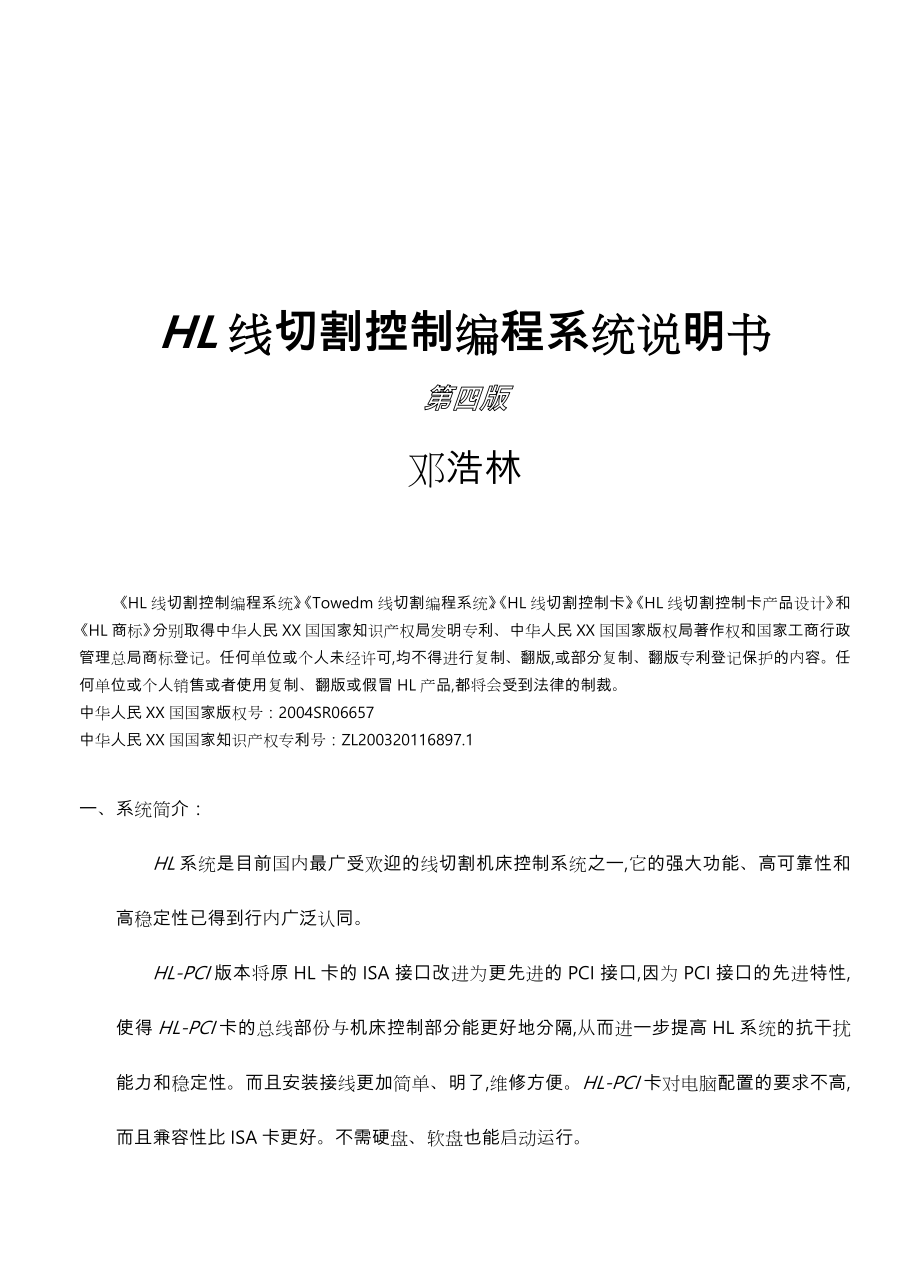

HL线切割控制编程系统说明书第四版邓浩林《HL线切割控制编程系统》、《Towedm线切割编程系统》、《HL线切割控制卡》、《HL线切割控制卡产品设计》和《HL商标》分别取得中华人民XX国国家知识产权局发明专利、中华人民XX国国家版权局著作权和国家工商行政管理总局商标登记任何单位或个人未经许可,均不得进行复制、翻版,或部分复制、翻版专利登记保护的内容任何单位或个人销售或者使用复制、翻版或假冒HL产品,都将会受到法律的制裁中华人民XX国国家版权号：2004SR06657中华人民XX国国家知识产权专利号：ZL200320116897.1一、 系统简介：HL系统是目前国内最广受欢迎的线切割机床控制系统之一,它的强大功能、高可靠性和高稳定性已得到行内广泛认同HL-PCI版本将原HL卡的ISA接口改进为更先进的PCI接口,因为PCI接口的先进特性,使得HL-PCI卡的总线部份与机床控制部分能更好地分隔,从而进一步提高HL系统的抗干扰能力和稳定性而且安装接线更加简单、明了,维修方便HL-PCI卡对电脑配置的要求不高,而且兼容性比ISA卡更好不需硬盘、软盘也能启动运行二、 主要功能：１、 一控多功能,可在一部电脑上同时控制多达四部机床切割不同的工件,并可一边加工一边编程。
２、 锥度加工采用四轴／五轴联动控制技术上下异形和简单输入角度两种锥度加工方式,使锥度加工变得快捷、容易可作变锥及等圆弧加工３、 模拟加工,可快速显示加工轨迹特别是锥度及上下异形工件的上下面加工轨迹,并显示终点坐标结果４、 实时显示加工图形进程,通过切换画面,可同时监视四台机床的加工状态,并显示相对坐标Ｘ、Ｙ、Ｊ 和绝对坐标Ｘ、Ｙ、Ｕ、Ｖ等变化数值５、 断电保护,如加工过程中突然断电,复电后,自动恢复各台机床的加工状态系统内储存的文件可长期保留６、 可对基准面和丝架距作精确的校正计算,对导轮切点偏移作U向和V向的补偿,从而提高锥度加工的精度,大锥度切割的精度大大优于同类软件７、 浏览图库,可快速查找所需的文件８、 钼丝偏移补偿〔无须加过渡圆,加工比例调整,坐标变换,循环加工,步进电机限速,自动短路回退等多种功能９、 可从任意段开始加工,到任意段结束可正向／逆向加工１０、 可随时设置〔或取消加完工当段指令后暂停１１、 暂停、结束、短路自动回退及长时间短路〔１分钟报警１２、 可将ＡＵＴＯＣＡＤ的ＤＸＦ格式及ＩＳＯＧ格式作数据转换１３、 系统接入客户的网络系统、可在网络系统中进行数据交换和监视各加工进程〔选项。
１４、 加工插补半径最大可达１０００米１５、 机床加工工时自动积累,便于生产管理１６、 机床加光栅尺后,可实现闭环控制三、操作使用：上电后,电脑即可快速进入本系统,选择１．ＲＵＮ运行,按回车键即进入主菜单在主菜单下,可移动光标或按相应菜单上红色的字母键进行相应的作业1、文件调入： 切割工件之前,都必须把该工件的３Ｂ指令文件调入虚拟盘加工文件区所谓虚拟盘加工文件区,实际上是加工指令暂时存放区操作如下： 首先,在主菜单下按Ｆ键,然后再根据调入途径分别作下列操作：① 从图库ＷＳ－Ｃ调入： 按回车键,光标移到所需文件,按回车键、按ＥＳＣ退出注：图库ＷＳ－Ｃ是系统存放文件的地方,最多可存放约３００个文件更换集成度更高的存储集成块可扩充至约１２００个文件存入图库的文件长期保留,存放在虚拟盘的文件在关机或按复位键后自动清除② 从硬盘调入： 按Ｆ４、再按Ｄ,把光标移到所需文件,按Ｆ３,把光标移到虚拟盘,按回车,再按ＥＳＣ退出③ 从软盘调入： 按Ｆ４,插入软盘,按Ａ,把光标移到所需文件,按Ｆ３,把光标移到虚拟盘,按回车键,再按ＥＳＣ退出注：运用Ｆ３键可以使文件在图库、硬盘、软盘三者之间互相转存。
本系统不用硬盘、软盘,单用图库ＷＳ－Ｃ也能正常工作④ 修改３Ｂ指令： 有时需临时修改某段３Ｂ指令操作方法如下：在主菜单下,按F键,光标移到需修改的３Ｂ文件,按回车键,显示３Ｂ指令,按ＩＮＳＥＲＴ键后,用上、下、左、右箭头键、PgUp及PgDn键即可对3Ｂ指令进行检查和修改,修改完毕,按ＥＳＣ退出⑤手工输入３Ｂ指令： 有时切割一些简单工件,如一个圆或一个方形等,则不必编程,可直接用手工输入３Ｂ指令,操作方法如下： 在主菜单下按Ｂ键,再按回车键,然后按标准格式输３Ｂ指令例如：Ｂ3000Ｂ4000B4000ＧＹＬ２,如坐标值为零则可省略例如：ＢＢＢ５０００ＧＸＬ３输入完一条后,按回车键,再输入下一条,输入完毕,按ＥＳＣ退出手工输入的指令自动命名为ＮＯＮ．Ｂ⑥ 浏览图库： 本系统有浏览图库的功能,可快速查找到所需的文件,操作如下： 在主菜单下按Ｔab键,则自动依次显示图库内的图形及其对应的３Ｂ指令文件名按空格键暂停,按空格键继续2、模拟切割 调入文件后正式切割之前,为保险起见,先进行模拟切割,以便观察其图形〔特别是锥度和上 下异形工件及回零坐标是否正确,避免因编程疏忽或加工参数设置不当而造成工件报废。
操作如下：① 在主菜单下按Ｘ,显示虚拟盘加工文件〔３Ｂ指令文件如无文件,须退回主菜单调入加文件〔见文件调入一节② 光标移到需要模拟切割的３Ｂ指令文件,按回车键,即显示出加工件的图形如图形的比例太大或太小,不便于观察,可按＋、－键进行调整如图形的位置不正,可按上、下、左、右箭头键、PgUp及PgDn键调整③ 如果是一般工件〔即非锥度,非上下异形工件可按Ｆ４、回车键,即时显示终点Ｘ、Ｙ回零坐标④ 锥度或上下异形工件,须观察其上下面的切割轨迹按Ｆ３,显示模拟参数设置子菜单,其中限速为模拟切割速度,一般取最大值４０９６,用左、右箭头键可调整按Ｇ、回车键,进入锥度参数设置子菜单,如下：锥度设置子菜单： Degree 锥 度 －１．设置锥度角度［注１］File2 异形文件 －２．按［Ｅnter］键选择上图文件［注２］Width 工件厚 －３．工件厚,参照附图１Base 基准面高 －４．尺寸面与下导轮中心距离,参照附图1Height 丝架距 －５．机床丝架距〔导轮中心距,参照附图１Idler 导轮半径 －６．导轮半径〔作切点补偿用,不需要时可设为0［注３］ Vmode 锥度模式 —7. 锥度机构模式： 小拖板/摇摆导轮/摇摆丝架 [注4]Rmin 等圆半径 －8．等圆半径〔最小Ｒ值,加工图形中小于该Ｒ值的圆弧将作等 圆弧处理［注5］ Cali． 校正计算 －9．对基准面高Ｂase和丝架距Ｈeight作较正计算［注6］ 设置方法：按回车键后,输入数值〔单位：１：角度,３,４,５,６,7：mm。
再按回车键［注1］：锥度角按单边计,单位是度,十进制如非十进制先要转换成十进制〔例：１°３０＇＝１．５°逆时针方向切割时取正角度工件上小下大〔正锥；取负角度则工件上大下小 〔倒锥顺时针方向切割时情况刚好相反本系统可作变锥切割参照附例１［注２］：选取此项菜单可作上下异形加工,Ｆile2为工件上面图形,将光标移到所需文件,按回车键,调入上图形文件,按ＥＳＣ即可显示上下图形叠加参照附例２［注３］：作切点偏移补偿,输入导轮的半径值即可 [注4] ：按三下ENTER修改,对于小拖板和摇摆导轮模式的锥度机构,本系统对U向和V向都作了导轮切点的补偿对于摇摆丝架模式,则只对U向作了导轮切点的补偿［注5］：一经输入等圆弧半径值,则工件中凡半径小于所设等圆弧半径值的圆弧将以各自圆弧的半径值作等圆弧切割如果只希望某指定圆弧作等圆弧切割,其余按正常锥度切割,则可在３Ｂ指令文件中该指定圆弧的３Ｂ指令段前插入ＥＲ字母即可,其操作方法可参考例附１变锥切割［注6］：在测量丝架距和基准面高不很准确的情况下〔要求尽可能准确,可先切割出一锥度圆柱体,然后实测锥度圆柱体的上下直径,输入电脑即可自动计算出精确的丝架距和基准面高。
锥度参数设置完毕后,按ＥＳＣ退出,按Ｆ１、回车键,再按回车键,即可开始进行模拟切割切割完毕,显示终点坐标值Ｘ＇、Ｙ＇、Ｕ、ＶUmax、Vmax为ＵＶ轴在切割过程中最大移动距离,此数值不应超过ＵＶ轴的最大允许行程模拟切割结束后,按空格键、Ｅ、ＥＳＣ返回主菜单３、 正式切割 经模拟切割无误后,装夹工件,开启丝筒、水泵、高频,可进行正式切割① 在主菜单下,选择加工＃１〔只有一块控制卡时只能选加工＃１如同时安装多块控制卡时,可选择加工＃２、加工＃３、加工＃４,按回车键、Ｃ,显示加工文件② 光标移到要切割的３Ｂ文件,按回车键,显示出该３Ｂ指令的图形,调整大小比例及适当位置〔参考模拟加工一节③ 按Ｆ３,显示加工参数设置子菜单如下： 加工参数设置：Ｖ．Ｆ． 变频 －１．切割时钼丝与工件的间隙,数值越大,跟踪越紧Ｏffset 补偿值 －２．设置补偿值／偏移量,［注１］Ｇrade 锥度值 －３．按[Enter]键,进入锥度设置子菜单［注２］Ｒatio加工比例 －４．图形加工比例Axis 坐标转换 －５．可选八种坐标转换,包括镜像转换Loop 循环加工 －６．循环加工次数,１：一次,２：二次,最多２５５次Speed 步 速 －７．进入步进电机限速设置子菜单［注３］XYUV 拖板调校 －８．进入拖板调校子菜单Process 控制 －９．按[ENTER]键进入控制子菜单Hours 机时 －10．机床实际工作小时设置方法：１．５．６．７．８．９． 按[Enter],［PageUp］,[PageDown]或左右箭头键２．３．４． 按［Enter］后,输入数值〔单位：2：mm,3：角度限速设置子菜单： ＸＹ speed 速度 －１．ＸＹ轴工作时的最高进给速度〔单位：μ/秒,下同 ＵＶ speed 速度 －２．ＵＶ轴工作时的最高进给速度XY limit 限速 —3. XY轴快速移动时的最高进给速度UV limit 限速 —4. UV轴快速移动时的最高进给速度 调校方法：按［Enter］,[PageUp],[PageDown]或左右箭头键拖板调校子菜单： ＸＹ 拖板调校 －１．调校／移动ＸＹ拖板 ［注5 ］ ＵＶ 拖板调校 －２．调校／移动ＵＶ拖板 ［注5 ］ Ｍotor 步距角 －３．设置机床步进系统的步距角［注4］ ３／３：三相三拍 ６／３：三相六拍 １０／5 ：五相十拍 ５Ａxis．６／３：五轴控制 调校方法： １．2．按［Enter］后,箭头键调校,空格键置零〔单位：μ ３．连续按三次［Enter］才可更改Process参数设置： 回退 0 sec －１．短路回退选择 ［注6 ］ 清角 0 sec －２．清角时间选择 ［注7 ］ 自动停On －３．自动停设置On或Off［注8］［注１］：补偿方法：沿切割前进方向,钼丝向左边偏移取正补偿,钼丝向右边偏移取负补偿．不必加过渡圆,但必须是闭合图形。
如在编程时已作钼丝偏移补偿,则此处不能再补偿,应设为０［注２］：锥度设置参照模拟加工一节［注３］：limit限速是防止拖板快速移动时步进电机速度过快导致失步不同型号的机床其限速值有所不同,可通过实践取得限速值设定后不应随便更改Speed 速度是拖板实际工作时的最高进给速度,设定合适的速度配合变频调整〔V ．Ｆ．,可使切割跟踪稳定工件越厚,其步进速度值应越小,在加工过程中可以调整［注４］：步距角即步进电机的工作方式,对每一型号的机床来说,步距是固定的一经设定,不可随意更改,否则会报废工件所以,为保险起见,要连续按３次回车键才可以更改［注５］：按回车键后,按上下左右箭头键,可使X、Y、U、V拖板移动,按一下走一步〔用于维修,按住不放则连续移动〔用于校正工件如按回车键后输入数值,开高频、进给、此数值可当作一条直线指令进行切割［注6］：短路回退选择,每按一次回车键增加５秒〔sec,最大为35秒此时间为短路发生多少秒之后自动进入回退,短路消失后立即自动恢复前进持续回退1分钟仍未排除短路,则自动停机报警设置osec<0秒>时为手动回退,即短路时需人工操作进入回退,排除短路后人工操作恢复前进如发生短路持续１分钟后无人工干预,则自动停机报警。
［注7］：每段指令加工完后高频停留的时间,用于清角,清角时间选择,设置为0sec〔0秒为无清角功能每按一次回车键增加1秒,最大15秒［注8］：自动停设置,按回车键选择自动停功能的On或Off④ 各参数设置完毕,按ＥＳＣ退出按Ｆ１显示起始段１,表示从第１段开始切割〔如要从第Ｎ段开始切割,则按清除键清除１字,再输入数字Ｎ再按回车键显终点段ＸＸ〔同样,如果要在第Ｍ段结束,用清除键清除ＸＸ,再输入数字Ｍ,再按回车键⑤ 按Ｆ１２锁进给〔进给菜单由蓝底变浅绿,再按Ｆ１２,则由浅绿变蓝,松进给按Ｆ１ ０选择自动〔菜单浅绿底为自动,再按Ｆ１０,由浅绿变蓝为手动按Ｆ１１开高频,开始切割〔再按Ｆ１１为关高频⑥ 切割过程中各种情况的处理： Ａ、跟踪不稳定 按Ｆ３后,用向左、右箭头键调整变频〔Ｖ．F．值,直至跟踪稳定为止当切割厚工件跟踪难以调整时,可适当调低步进速度值后再进行调整,直到跟踪稳定为止调整完后按ＥＳＣ退出 Ｂ、短路回退 发生短路时,如在参数设置了自动回退,数秒钟后〔由设置数字而定,则系统会自动回退,短路排除后自动恢复前进持续回退１分钟后短路仍未排除,则自动停机报警如果参数设置为手动回退,则要人工处理：先按空格键,再按Ｂ进入回退。
短路排除后,按空格键,再按Ｆ恢复前进如果短路时间持续１分钟后无人处理,则自动停机报警 Ｃ、临时暂停 按空格键暂停,按Ｃ键恢复加工 Ｄ、设置当段切割完暂停,按Ｆ键即可,再按Ｆ则取消 Ｅ、中途停电 切割中途停电时,系统自动保护数据复电后,系统自动恢复各机床停电前的工作状态首先自动 进入一号机画面,此时按Ｃ、Ｆ１１即可恢复加工然后按ＥＳＣ退出再按相应数字键进入该号机床停电前的画面,按Ｃ、Ｆ１１恢复加工余此类推 Ｆ、中途断丝 按空格键,再按Ｗ、Ｙ、Ｆ１１、Ｆ１０,拖板即自动返回加工起点 Ｇ、退出加工 加工结束后,按Ｅ、ＥＳＣ即退出加工返回主菜单加工中途按空格键再按Ｅ、ＥＳＣ也可退出加工退出后如想恢复,可在主菜单下按［Ctrl］加Ｗ〔１号机,对于２号机按［Ctrl］加Ｏ,３号机按［Ctrl］加Ｒ,４号机按［Ctrl］加Ｋ⑦ 逆向切割 切割中途断丝后,可采用逆向切割,这样一方面可避免重复切割、节省时间,另方面可避免因重复切割而引起的光洁度及精度下降操作方法：在主菜单下选择加工,按回车键、Ｃ,调入指令后按Ｆ２、回车键,再按回车键,锁进给,选自动,开高频即可进行切割。
⑧ 自动对中心： 在主菜单下,选择加工,按回车键,再按Ｆ、Ｆ１即自动寻找圆孔或方孔的中心,完成后显示Ｘ、Ｙ行程和圆孔半径按［Ctrl］加箭头键,则碰边后停,停止后显示Ｘ、Ｙ行程４、 编程： 本系统提供编辑编程〔会话式编程和绘图式编程两种自动编程系统,具体操作可参考说明书〔另附有两点需注意：① 编程时数据存盘及程序存盘,只是把图形文件ＸＸ．ＤＡＴ及３Ｂ指令文件ＸＸ．３Ｂ存放在虚拟盘里,而虚拟盘在关机或复位后是不保留的,所以,还需把这些文件存入图库或硬盘、软盘里,方法是：编程完毕退出,返回主菜单,按Ｆ,可看到刚编程的图形文件及３Ｂ指令文件,把光标移到该文件,按Ｆ３,再选择图库或硬盘、软盘,按回车键即可② 编程时,如果想把已存在于图库或硬盘、软盘里的图形文件〔ＸＸ．ＤＡＴ调出来用时,应先把该图形文件调入虚拟盘５、 格式转换： 在主菜单下按Ｔ键,插入装有ＤＸＦ格式或Ｇ格式文件的磁盘,再按提示操作即可DXF文件必须为AutoCAD R12的DXF格式当有效段数大于500时,DAT文件自动分为多个文件 用户也可用绘图编程Towedm的"数据接口"来直接读入DXF格式文件,这样处理DXF文件,将没有段数的限制,也能支持AutoCAD的R14及R2000版本。
请参照下一章《Towedm线切割编程系统用户指南》的1．1节6、 网络应用本系统有网络功能,有条件的用户,可组建一局域网,把机床控制与模具设计的电脑连接起来模具设计产生的数据文件,可通过网络传送至机床控制电脑进行加工注：网络应用为选项,有需要的用户提出要求才加装此功能附例１：变锥切割 变锥切割时,须把要切割的３Ｂ程序调出来,根据实际需要,在相应３Ｂ程序前输入锥度角以右图为例〔设已编程存在图库里：a. 在主菜单下按Ｆ再按回车,把图库ＷＳ—Ｃ的文件调出来,把光标移到要切割的３Ｂ文件,按回车,即显示３Ｂ程序Ｎ１：ＢＢＢ５０００ＧＸＬ３Ｎ２：ＢＢＢ５０００ＧＹＬ４Ｎ３：ＢＢＢ１００００ＧＸＬ３Ｎ４：ＢＢＢ１００００ＧＹＬ２Ｎ５：ＢＢＢ１００００ＧＸＬ１Ｎ６：ＢＢＢ５０００ＧＹＬ４Ｎ７：ＢＢＢ５０００ＧＸＬ１ｂ．假设②③段的锥度角为２度把光标移到Ｎ２：之前,按回车,输入ＤＥＧ＝２ 假设④段的锥度角为５° 把光标移到Ｎ４：之前,按回车,输入ＤＥＧ＝５ 假设⑤段的锥度为０° 把光标移到Ｎ５：之前,按回车,输入ＤＥＧ＝０ 第⑥段的锥度与第②段的锥度角相同。
把光标长工到Ｎ６：之前,按回车,输入ＤＥＧ＝２即：Ｎ１：ＢＢＢ５０００ＧＸＬ３ＤＥＧ＝２Ｎ２：ＢＢＢ５０００ＧＹＬ４Ｎ３：ＢＢＢ１００００ＧＸＬ３ＤＥＧ＝４Ｎ４：ＢＢＢ１００００ＧＹＬ２ＤＥＧ＝０Ｎ５：ＢＢＢ１００００ＧＸＬ１ＤＥＧ＝２Ｎ６：ＢＢＢ５０００ＧＹＬ４Ｎ７：ＢＢＢ５０００ＧＸＬ１ｃ．完成变锥角度设定后,按Ｆ３,回车,把３Ｂ指令储存按ＥＳＣ退出,即可进行变锥切割通过模拟切割,显示出变锥图形,读者可加深变锥切割操作的体会切割时,３Ｂ程序中插入的锥度角,将与Ｆ３参数里的锥度角相加,因此,变锥切割时Ｆ３参数里的锥度角一般设为０注：用上下异形切割方法也可以进行变锥切割,对变锥工件的上下面图形分别编程,生成上下图形两个３Ｂ指令文件,即可用上下异形切割方法进行变锥切割附例２： 上下异形切割： 上下异形切割,须把工件的上下面图形分别编程,生成２个３Ｂ指令文件,存放在图库里,以右图为例：设圆形为工件上面图形,六边形为工件下面图形,其３Ｂ指令文件已存放在图库〔或硬盘,软盘里① 先调入下面图形３Ｂ指令文件② 按Ｆ３、Ｇ进入锥度参数设置子菜单③ 光标移到File2异形文件,按回车,再把光标移到上面图形３Ｂ指令文件,按回车,再按ＥＳＣ退出,即可显示上下面两个图形叠加。
④ 把Ｆ１,回车,再按回车,即开始模拟切割 注： 当上下图形３Ｂ指令段数相同时,上下图形的每段指令同步开始,同步结束；当上下图形３Ｂ指令段数不相同时,须在编程时对指令段数少的图形进行分段,使上下图形指令段数相同,其对应位置可根据需要来确定〔如右图上下异形加工时一定要上下图形从同一个起点加工且上下图形的加工方向要相同不能一个图顺时针,另一个图逆时针方向加工上下异形模拟切割结束时,要注意ＵＶ轴的最大行程Ｕmax、Vmax的数值〔画面有显示是否超过机床ＵＶ轴的实际最大行程,如果超过的话,则要修改图纸尺寸重新编程或调低丝架高度,使模拟结束后Umax、Vmax的数值不超过机床ＵＶ轴的最大行程方可进行正式切割一般来说,同样的图形和同样的角度,丝架高度越低,ＵＶ轴的行程越小［附图１］小拖板锥度方案 上图为小拖板式的锥度结构形式,对于杠杆式锥度结构方案〔又名摇臂式,摇杆式,基准面高〔ＢＡＳＥ应由杠杆点起计算〔即为摇摆支点,对于小拖板式,摇摆支点也即下导轮中心点,丝架距〔ＨＩＧＨＴ应为杠杆点至上导轮中心的距离即在锥度设置子菜单中：Base基准面高：尺寸面的高度,即尺寸面与摇摆支点的距离〔通常为横夹具面Hight丝架距：上导轮中心距与摇摆支点的距离。
Width工件厚：工件的厚度上述三个参数的准确性对锥度加工的精度很关键,特别是对于上下异形切割关于如何得出精确的基准面高和丝架距,请参看〈模拟切割〉一节的[注6]四. 应用网络 <选项> 网络系统为WINDOWS网络服务,支持网卡限REL8139,NE2000兼容卡[注1],和PCI8029<1>:把网络中的任一台WIN9X电脑设置"MICROSOFT网络文件和打印共享"功能具体步骤：1．选"控制面板",点选"网络", "添加","服务", 厂商选取"MICROSOFT", 网络服务选取"MICROSOFT网络上的文件和打印机共享",按"确定"2．选"控制面板", 点选"网络" ,"添加","协议", 厂商选取"MICROSOFT", 网络协议选取"IPX/SPX", 按"确定"3．选"控制面板" , 点选"网络", 点选"标识",计算机名改为HL,工作组改为HAOLIN,按"确定",重启动4．在C：或D：开设一个名为HL\WSNCP的文件夹,然后将其设为公享5．如为WIN2000或WIN XP系统,还需开设一用户名为WIRE的无密码用户<2>:HL数控系统的设置：1. 开机→主画面→系统参数→AUTOP.CFG设置,按左右箭头键调节AUTOP.CFG值,网络上的每一台HL电脑的AUTOP.CFG设置都不能相同,因HL系统以该值作为计算机名。
2. 如HL电脑装有硬盘,系统起动后,退回DOS方式,然后把虚拟盘里的内容全部COPY到D:\WSNCP HL数控系统起动后,退回DOS方式,键入2000/8029/8139〔视电脑安装网卡而定,如网络连接正常,则会自动将计算机名为HL 的WIN9X电脑中的HL文件夹映射为一个U：盘键入HL返回HL数控系统,在[文件调入]中按F4可看到有一个U：盘的存在在网络中的任一台电脑上,可通过该HL电脑上的HL文件夹来进行数据文件交换,如拷贝3B文件到该目录,线切割控制台可即时对该文件进行调入﹑加工 WIN9X系统 HL系统 HL系统 HL系统 HL网络版没有装入AUTOP,如须使用AUTOP,只需将AUTOP的压缩文件P20.EXE放入网络服务器的HL\WSNCP的文件夹,即可在系统连入网络后,运行AUTOP如HL系统装有硬盘,可在HL系统启动后,将P20.EXE拷贝入D:\WINDOWS\COMMAND文件夹内,这样,即使系统没有连入网络,也可运行AUTOP[注1]：如用NE2000网卡,须将卡设为INT5,PORT380五．系统原理图及接线图高频电源一号机床驱动电源数字控制软件卡1 高频电源二号机床微计算机数字控制软件卡2 驱动电源数字控制软件卡3高频电源网络接口三号机床连接客户网络驱动电源1．数字控制接口卡接插头： XA XB XC YA YB YC UA UB UC VA VB VC 高频开关 1 2 3 4 5 6 7 8 9 10 11 12 13141516171819202122232425工 停 XE XD YE YD+12V件 机 钼丝0V注：〔121、22、24、25脚是五相步进电机用,三相步进电机此4脚无用。
〔213脚高频开关：HL卡内是一组继电器触点,开高频时触点闭合〔改跳针S11可改为触点断开,关高频时触点断开 13脚o o 开高频公共点〔出厂接OV 〔317脚停机：HL卡内是一组继电器触点,开机时此触点为常开状态〔改跳针S12可改为常闭状态,加工结束时触点接通5秒后恢复断开接通时触点接通0V 17脚o o 停机公共点〔出厂接OV 〔414脚与18-19脚由外部提供一组DC 12V电源 〔520脚空,用户可跳接为开高频公共点〔改跳针S7 〔615脚空,用户可跳接为停机公共点〔改跳针S4 〔723脚是出厂测试用,不建议使用2．HL电脑互相传送 两台HL电脑之间的数据互相传送由"Comm. 联机"菜单实现,数据连接是利用电脑上的RS-232鼠标接口,RS-232鼠标接口有9针和25针两种,接法如下：DB9F pin2 <或 DB25F pin3> <-------> DB9F pin3 <或 DB25F pin2>DB9F pin3 <或 DB25F pin2> <-------> DB9F pin2 <或 DB25F pin3>DB9F pin5 <或 DB25F pin7> <-------> DB9F pin5 <或 DB25F pin7> 外壳 <-------> 外壳其中：DB9F为9针的RS-232鼠标接口,DB25F为25针的RS-232鼠标接口。
如需要在一台非HL电脑与一台HL电脑之间互相传送数据,可到m网站下载一个COMM5.EXE的运行文件到非HL电脑上运行即可3．绘图编程TOWEDM与单板机的连接TOWEDM的纸带输出用电脑上的打印口,接法如下：2，3，4，5，6 ： 数据10 ：同步18,19,20：地〔外壳在HL主画面的"Var.系统参数" 菜单中设定"Autop.cfg设置"决定绘图编程Towedm的纸带传送输出电平和输出3B文件的暂停码 关于"Autop.cfg设置"中各位数字的定义,请参照下一章《Towedm线切割编程系统用户指南》的4．11节六．U盘的使用和WINDOWS 98下运行HL系统1. USB U盘的使用：起动前先插好你的U盘,系统起动进入CONFIG选择时,选2. USB即可,进入HL后,在"文件调入"里就可以看到U:\WSNCP的存在如用户由其它电脑COPY文件入U盘,请COPY入U盘的\WSNCP文件夹里,以方便在"文件调入"里直接调用HL系统暂时只支持USB1.0和1.1兼容的U盘2. HL系统也可以在WINDOWS 98系统下运行〔建议使用400MHz以上奔腾CPU的电脑：如你的电脑装有WINDOWS 98系统,可先进WIN98,然后再运行HL,则可在切割过程中运行WIN98平台的第三方软件。
具体步骤如下：a. 首次运行时,在HL启动时的第一个选择画面里,选择"1 - RUN 运行",正常进入HL后,按[ESC]键退出到DOS下,键盘输入以下命令行：>COPY C:\*.* D:\WSNCP>D：>CD \WSNCP>T20〔注：〔注：T20是将TOWEDM的运行文件解压,碰到提问时,按Y键>COPY CONFIG.SYS D:\重启电脑b. 在HL启动时的第一个选择画面里,选择"2 - USE D:盘",系统启动进入用户的WIN98系统后,可在C:\WSNCP里找到"快捷HL"或"HL_WIN"的图标,双击该图标即可,用户也可以自行建立"HL_WIN"的快捷方式到WIN98桌面c. 运行HL的过程中,用户不可以在HL的图形模式下切换到WIN98,也不可以在加工进行中退出HL,这样会令正在进行的加工不走<高频不停>, 但用户可在文本模式下切换到WIN98,在HL的主画面里选择"Shell系统切换"即可令HL进入文本模式切换到WIN98后,用户便可在切割过程中运行WIN98平台的第三方软件〔如CAXAd. 用户也可在WIN98中运行TOWEDM,双击在C:\WSNCP里的"快捷TW"或"快捷TW2"的图标即可,其中"快捷TW2"是在800X600显示模式中运行TOWEDM。
某些电脑的显示卡可能需要设置为256色才能正常运行TOWEDM因TOWEDM是DOS平台的软件,不建议在WIN98下运行HL切割时同时运行TOWEDM如确要运行TOWEDM,也请先启动了HL程序Towedm线切割编程系统用户指南Towedm线切割编程系统,是一个中文交互式图形线切割自动编程软件,用户利用键盘,鼠标等输入设备,按照屏幕菜单的显示及提示,只需将加工零件图形画在屏幕上,系统便可立即生成所需数控程序本自动编程软件编程软件具有丰富的菜单意义,兼有绘图和编程功能它可绘出曲线,圆弧,齿轮,非圆曲线〔如抛物线,椭圆,渐开线,阿基米德螺旋线,摆线组成的任何复杂图形任一图形均可窗口建块,局部或全部放大,缩小,增删,旋转,对称,平移,拷贝,打印输出,对屏幕上绘制的任意图形,系统软件快速对其编程,并可进行旋转,阵列,对称等加工处理,同时显示加工路线,进行动态仿真,数控程序还可以直接传送到线切割控制单板机Towedm采用32位的Dos内核作为它的开发基础,对比于旧的Dos16位时代的线切割软件,它摆脱了小内存的限制,可以编辑无限大的文件,并可无限扩充功能；对比于新的Win32位线切割软件,它保留了直接访问内存、直接操作显存的的特点,因而在操作大文件、操作大量文件时仍然能保持高速的特点。
一． 菜单命令简介进入系统后,显示：图１．１：屏幕结构［注］：关于当前文件名,与旧AUTOP不同,Towedm在进入系统后,当前文件名自动预置为NONAME00.DAT,用户如要更改文件名,可用主菜单中的"文件另存为"操作来更改如图１．１所示,屏幕分四个窗口区间,即图形显示区,可变菜单区,固定菜单区,和会话区移动箭头键或鼠标,在所需的菜单位置上按ENTER键〔或鼠标左键,则选择了某一菜单操作1.1 主菜单数控程序 ---- 进入数控程序菜单〔参看第四章,进行数控加工路线处理数据接口 ---- 根据会话区提示,选择：1. DXF文件并入: 将AutoCAD的Dxf格式图形文件并入当前正在编辑的线切割图形文件,支持点、线、多段线、多边形、圆、圆弧、椭圆的转换,支持AutoCAD的R14及R2000版本2. 输出DXF文件: 将当前正在编辑的线切割图形文件输出为AutoCAD的Dxf格式图形文件,数据点也被保存3. 3B并入: 将已有的3B文件当成图形文件并入4. YH并入: 并入YH2.0格式的图形文件高级曲线 ---- 进入高级曲线菜单〔参看2．4节上一屏图形 ---- 恢复上一屏图形当图形被放大或缩小之后,用此菜单轻便恢复上一图形状态。
打开文件 ---- 进入文件管理器〔参看1．3节,读取磁盘内的图形数据文件〔DAT文件进行再编辑可以通过打开一个不存在的图形文件来新建文件并入文件 ---- 进入文件管理器〔参看1．3节,并入一个图形数据文件, 相当于旧AUTOP的"调磁盘文件" 文件存盘 ---- 将当前正在编辑的图形文件存盘存盘后的图形数据文件名为当前文件名,以DAT为后缀如未有文件名,进入文件管理器〔参看1．3节,可直接键入文件名文件另存为 ---- 进入文件管理器〔参看1．3节,将当前正在编辑的线切割图形文件换一个文件名存盘存盘后当前文件名即为新的文件名相当于Autop的"文件改名"打印 ---- 打印功能是将当前屏显输出到位图文件"$$$.BMP"退出系统 ---- 退出图形状态暂存系统 ---- 在WIN98下运行时,用于切换操作程序1.2 固定菜单点 ---- 进入点菜单〔参看2．1节直线----进入直线菜单〔参看2．2节圆---- 进入圆菜单〔参看2．3节窗口 ---- 将选定矩形〔窗口内的图形放大显示打断 ---- 要执行打断先要确定在你要打断的直线、圆或圆上有两个点存在执行打断后光标所在的两点间的图元部分被剪掉。
如果在执行打断操作前预先按下Ctrl键,将执行反向打断此时光标两点间的图元被保留,其余的部分被剪掉辅助线不能被打断如下图所示,用光标打断〔直线、圆、圆弧,操作完毕,按［ESC］键终止交点 ---- 捕捉交点,要求交点在两相交图元内移动光标至需要求交点附近,按ENTER键或鼠标左键,自动求出准确的交点操作完毕,按［ESC］键终止当只拾取点时也可以不预先使用此操作,而直接选图元交接处为点删除 ---- 删除几何元素,对点,直线,圆,圆弧进行删除,键入ALL回车,则全部图形将被删除,如删除某一元素,只要将光标移动到被删除的元素上,再按ENTER键或鼠标左键操作完毕,按［ESC］键终止取消 ---- 取消上一部操作,如果上一次操作中绘制了图元,就将它删除,如果上一次操作删除了图元,就将它恢复会话区提示如下： 取消上一步输入的图形； ＜Y／N＞：Y重做----将上一次取消操作中删除的图元或其它操作中删除的图元恢复,或将上一次取消操作恢复的图元再删除只支持一步重做操作参照 ---- 建立用户参照坐标系相对 ---- 进入相对菜单〔参看第3．2节块----进入块菜单〔参看第3．1节。
查询 ---- 查询点,直线,圆,圆弧几何信息会话区提示如下：查询〔点,线,圆,弧=用光标选取要查询几何元素,信息格式如下：1. 点 Xo=横坐标 Yo=纵坐标2. 辅助线 Xo=参考点横坐标 Yo=参考点纵坐标 A=角度3. 直线 X1=第一点横坐标 Y1=第一点纵坐标 X2=第二点横坐标 Y2=第二点纵坐标 A= 角度 L= 长度4. 圆 Xo=圆心横坐标 Yo=圆心纵坐标 R=半径5. 圆弧 Xo=圆心横坐标 Yo=圆心纵坐标 R=半径 A1=起始点角度 A2=终止点角度满屏----满屏幕显示整个图形缩放---- 将图形按输入的缩小放大倍数缩小放大显示除了按以上方式缩小放大图形外,也可以在作图的任一时候,按下PageDown执行缩小、PageUp执行放大功能移动 ---- 拖动显示图形操作方法：执行移动功能,当光标为十字线时按下鼠标确定键或敲回车键,使光标变为一四向箭头,再移动光标就可以拖动图形了。
要结束拖动状态只要再次按下鼠标确定键或再次敲击回车键就可以,光标将同时变回为原十字线图形也可以在作图的任一时候,按下Ctrl + 箭头键来执行移动操作清屏---- 隐藏所有图形退回----退回主菜单,并在会话区显示当前文件名1.3 文件管理器文件管理器除可用于文件的读取和存盘,还可进行图型预览、文件排序等操作如下：↑↓←→：箭头键用于选择已有的文件,也可用鼠标点击选择"预览区"可即时图型预览选中的文件Delete：删除所选择的文件F6：按文件名排序F7：按时间排序Tab：切换要修改的区域每按一下Tab键,修改的区域在文件夹、文件名和之间切换,切换到的区域以绿色显示,也可用鼠标点击要修改的区域用户此时可用键盘输入,修改绿色区域中的内容F4：转换文件夹每按一下F4键,当前文件夹在D:\WSNCP〔硬盘与在程序进入时的文件夹〔虚拟盘之间转换如系统无配置硬盘,D:\WSNCP也是虚拟盘Esc/F3：退出文件管理器图１．２：文件管理器具体操作例子：1. 打开、并入一个已有文件：用鼠标或↑↓←→箭头键选择"文件列表区"中的一个文件名,点击"打开"或按ENTER键,也可用鼠标双击"文件列表区"中的某个文件名。
2. 打开一个不存在的文件：用鼠标点击或Tab键切换令"文件名区"变绿色,键入文件名,点击"打开"或"载入",或按ENTER键3. 文件存盘、文件另存：用鼠标点击或Tab键切换令"文件名区"变绿色,键入文件名,点击"保存"或按ENTER键也可选择"文件列表区"中的一个已有文件名,然后"保存",这时,会提示"覆盖旧文件Y/N？",请按需要回答是〔Y或不是〔N4. 更改文件夹：用鼠标点击或Tab键切换令"文件夹区"变绿色,键入已知的文件夹〔如E:, F:\FILE等也可简单地按F4键,在两个固定的文件夹之间切换[注]：如无更改文件夹,所有文件只是储存在虚拟盘,停电后将无法保存用户须自行在HL系统内,将文件从虚拟盘存入图库1.4 快捷键、鼠标键定义Towedm还可使用快捷键的方式,直接按会话区中"快捷键à"所提示的字母或数字,可快速选择相应的菜单操作为方便操作,Towedm还提供了以下快捷键：Home：加快光标移动速度End：减慢光标移动速度PageUp：放大图形PageDown：缩小图形↑：向上移动光标↓：向下移动光标←：向左移动光标→：向右移动光标Ctrl + ↑：向上移动图形Ctrl + ↓：向下移动图形。
Ctrl + ←：向左移动图形Ctrl + →：向右移动图形选定原点的快捷键是字母O选定坐标轴X的快捷键是X选定坐标轴Y的快捷键是YF2：回主菜单,同时在会话区显示当前文件名F3：调用计算器〔参看1．5节F4：刷新图形不画点F5：刷新图形〔画点、画辅助线F6：刷新图形不画辅助线F10：重画加工路线鼠标键定义：Towedm默认将鼠标左键定义"确认键",右键定义为"取消键"在回答"Y/N？"时,按下"确认键"表示"Y",按下"取消键"表示"N",按下中键表示"Esc"取消1.5 计算器 ---- 按下F3键使用计算器功能Towedm的计算器,可以计算加〔+、减〔-、乘〔*、除〔/、乘方〔^和三角度函数正弦〔Sin、余弦〔Cos、正切〔Tan、余切〔Cta、反正弦、反余弦、反正切要调用上一次计算器的计算结果,可以在数据状态按下键"？"另外,也可在数据录入的任一时候混合使用计算器功能,即在输入数据时使用以上运算符二．图形输入操作Towedm的图形菜单有点、直线、圆、以及高级曲线所包括的各种非圆曲线2.1点菜单菜单屏幕显示解释极/坐标点点=〔若要选取原点,可在屏幕上选取坐标原点或直接打入字母O1．普通输入格式：x,y2．相对坐标输入格式：x,y〔""为相对坐标标志,"x"是相对的x轴坐标,"y"是相对的y轴坐标。
以前一个点为相对参考点,可用光标先选一参考点3．相对极坐标输入格式：=起始角度=直线、圆或圆弧的等分点点阵点阵基点=点阵距离=X轴数=Y轴数=从已知点阵端点开始,以〔Dx,Dy为步距,X轴数为X轴上点的数目,Y轴数为Y轴上点的数目作一个点阵列改变步距Dx,Dy的符号就可以改变点阵端点为左上角、左下角、右上角和右下角可使用此功能配合辅助作图,能加快作图速度数控程序的阵列加工也需要此功能配合中点选定直线,圆弧 =直线或圆弧的中点两点中点选定点一=选定点二=两点间的中点CL交点选定线圆弧一 =选定线圆弧二 =直线、圆或圆弧的交点,同"交点"功能有所不同,"CL交点"不要求线圆间有可视的交点,执行此操作时,系统会自动将线圆延长,然后计算它们的交点点旋转选定点=中心点=旋转角度=旋转次数 =旋转复制点。
点对称选定点=对称于点,直线 =求点的对称点删除孤立点删除孤立点删除孤立的点查两点距离点一=点二=两点距离=？？？计算两点间的距离,当在光标捕捉范围内能捕捉一个点时,取该点为其中一个点,否则,取鼠标确认键按下时光标所在位置坐标值2．2直线菜单直线屏幕提示解释二点直线二点直线直线端点=直线端点=直线端点=过一点作直线起点到一点到一点角平分线选定直线一 =选定直线二 =直线 求两直线的角平分线选择两直线之一点+角度选定点〈X,Y〉=角度〈A=90〉=求过某点并与X轴正方向成角度A的辅助线直接按ENTER为90º切+角度切于圆,圆弧角度=直线 切于圆或圆弧并与X轴正方向成角度A的辅助线点线夹角选定点=选定直线 =角度=直线 求过一已知点并与某条直线成角度A的直线点切于圆选定点=切于圆,圆弧直线 已知直线上一点并且该直线切于已知圆二圆公切线切于圆,圆弧一 =切于圆,圆弧二 =直线 作两圆或圆弧的公切线如果两圆相交,可选直线为两圆的两条外公切线。
如果两圆不相交,可选直线为两圆的两条外公切线加两条内公切线直线延长选定直线 =交于线,圆,弧延长直线直至于另一选定直线、圆或圆弧相交有两个交点时,选靠近光标的交点直线平移选定直线 =平移距离=直线 平移复制直线如选定直线为实直线,复制后也为实直线如选定直线为辅助线,结果也为辅助线直线对称选定直线 =对称于直线 =对称复制直线已知某一直线,对称于某一直线点射线选定点=角度 =交于线,圆,弧过某点与X轴正方向成角度A并且相交于另一已知直线或圆或圆弧的直线有两个交点时,选靠近光标的交点清除辅助线删除所有辅助线查两线夹角选定直线一 =选定直线二 =两线夹角 = ？？？计算两已知直线的夹角2.3圆菜单菜单屏幕显示解释圆心+半径圆心 =半径 =按照给定的圆心和半径作圆圆心+切圆心 =切于点,线,圆 =圆 已知圆心,已知圆相切于另一已知点、直线、圆或圆弧作圆出现多个圆时,选择所要的圆点切+半径圆上点 =切于点,线,圆半径 =圆 已知圆上一点,已知圆与另一点、直线、圆或圆弧相切,并已知半径作圆两点+半径点一=点二=半径 =已知圆上两点,已知圆半径作圆。
心线+切心线=切于点,线,圆半径 =圆 给定圆心所在直线,并已知圆相切于一已知点、直线、圆或圆弧作圆双切+半径<过渡圆弧>切于点,线,圆切于点,线,圆圆 已知圆与两已知点、直线、圆或圆弧相切,并已知半径作圆等同于Autop的过渡圆弧三切圆点,线,圆,弧一 =点,线,圆,弧二 =点,线,圆,弧三 =圆 求任意三个元素的公切圆圆弧延长圆弧交于线,圆,弧延长圆弧与另一直线、圆或圆弧相交同心圆圆,圆弧偏移值 =作圆或圆弧按给定数值偏移后的圆或圆弧圆对称圆,圆弧对称于直线=作圆或圆弧的对称圆、圆弧圆变圆弧圆 =圆弧起点 =圆弧终点 =将选定圆按给定起始点和终止点编辑变成圆弧尖点变圆弧半径 =用光标指尖点变尖点为圆弧必须保证尖点只有两个有效图元〔此处只能是直线或圆弧且端点重合,否则此操作不能成功圆弧变圆圆弧 =圆弧 =按ESC退出变圆弧为圆2.4高级曲线菜单屏幕显示解释椭圆长半轴=短半轴=起始角度=终止角度=参数方程： x=acos y=bsin螺线起始角度=起始半径=终止角度=终止半径=阿基米德螺线抛物线系数=起始参数=终止参数=使用抛物线方程Y=K*X*X。
渐开线基圆半径=起始角度=终止角度=参数方程：x=R+sin>y=R-cos> 标准齿轮齿轮模数=齿轮齿数=有效齿数=。
