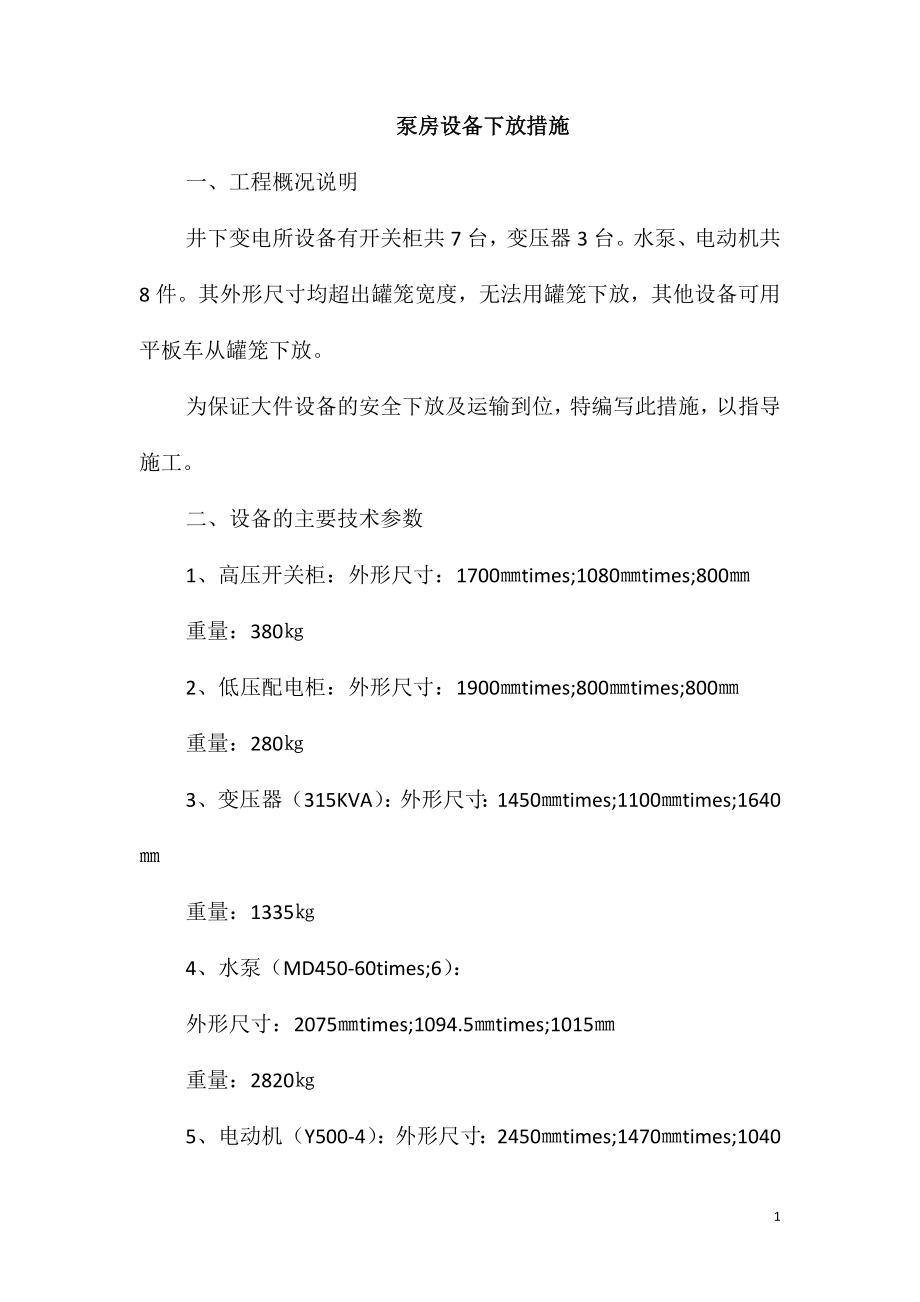

泵房设备下放措施一、工程概况说明井下变电所设备有开关柜共7台，变压器3台水泵、电动机共8件其外形尺寸均超出罐笼宽度，无法用罐笼下放，其他设备可用平板车从罐笼下放为保证大件设备的安全下放及运输到位，特编写此措施，以指导施工二、设备的主要技术参数1、高压开关柜：外形尺寸：1700㎜times;1080㎜times;800㎜重量：380㎏2、低压配电柜：外形尺寸：1900㎜times;800㎜times;800㎜重量：280㎏3、变压器（315KVA）：外形尺寸：1450㎜times;1100㎜times;1640㎜重量：1335㎏4、水泵（MD450-60times;6）：外形尺寸：2075㎜times;1094.5㎜times;1015㎜重量：2820㎏5、电动机（Y500-4）：外形尺寸：2450㎜times;1470㎜times;1040㎜重量：4000㎏三、施工方案根据大件设备的外形尺寸及重量，拟采用从副井平板车下放的办法下放各大件设备先在罐笼底部割开一个方洞，再截一根和罐笼宽度相仿的钢轨，使钢轨能横放在罐笼内轨道上利用井上调度绞车，并配合倒链，把设备悬挂在罐笼底部，松罐笼，设备下到井底后，再利用井下调度绞车，并配合倒链把设备夺出罐道，放在平板车上运送到位。
四、具体施工方法先用汽车把设备从库房运到副井进车轨道北边，用吊车把设备平着吊起放在平板车上把平板车从出车侧推入到井口，在井口房内对设备进行捆绑下放1、变压器下放①变压器高1640㎜，长1450㎜，宽1100㎜而套架罐道间距为1124㎜，所以变压器长度方向应为东西方向放置②把钢轨放入罐笼内，打开上井口过卷开关，使罐笼起升超过过卷位置③用2根六分钢丝绳套，绳套两头分别从变压器底部分两个点捆绑，活头用卸扣固定捆绑时，绳套要绕两圈一根绳作起吊绳，另一根作夺吊绳用调度绞车吊住夺吊绳慢慢吊起变压器，同时在变压器的底角栓上棕绳，用人留住，使变压器慢慢进入井架在套架西边梁上挂上一只5t倒链，倒链钩头也挂在夺吊绳上去掉后留绳，同时起倒链和绞车，使变压器在罐笼正下方，并达到高度，把起吊绳从罐笼底部孔洞拿入罐笼内，再把钢轨从绳套内穿入横放在罐笼内轨道上慢慢松绞车和倒链，使起吊绳带劲，变压器垂直吊在罐底去掉倒链和绞车绳把卸扣套在罐笼制动绳上，去掉销轴用铁丝从轴孔中穿出，把卸扣拧死，铁丝的两头分别系在变压器底部槽钢孔中这样变压器南北两侧各用铁丝栓一个卸扣，固定在制动绳上当作滑道使用，防止变压器下放时在井筒内旋转。
变压器全部栓牢固定好后，开始下放下放时，提升机使用检修速度，保证运行平稳④变压器到井底后，停车在进车方向的套架横梁上挂一只5t倒链，倒链钩头挂在夺吊绳上，调度绞车也挂在夺吊绳上同时起绞车和倒链，使变压器起吊绳松弛，抽出罐笼内钢轨，去掉起吊绳松倒链，使变压器移向出车方向倒链完全不使劲后，用棕绳栓在变压器底角，用人力向外牵拉，同时慢慢松绞车和倒链，使变压器出套架落在平板车上，去掉绞车绳及倒链这样下放工作完成⑤把平板车从出车绕到主井方向，再推到副井进车侧，进入变压器室2、水泵下放水泵长2075㎜，宽1015㎜，高1094.5㎜套架东西方向净宽1720㎜，水泵可竖着下放用2根钢丝绳套从水泵的头部、联体螺栓的里边捆绑整个泵体水泵的悬挂、下放和夺吊的方法同变压器下放的方法相同当水泵到井底，夺出套架放在平板车上后，直接把水泵从出车方向推进水泵房，用起吊梁吊放在基础上3、电动机下放电动机长2450㎜，宽1040㎜，高1470㎜所以电机要侧着下放带接线盒的一面朝上，带进风罩的一面朝下电机的重量4t，下放用钢丝绳的负载要足够大电机的悬挂、下放和夺吊的方法同变压器下放的方法相同当电机到井底，夺出套架放在平板车上后，直接把电机从出车方向推进水泵房，用起吊梁吊放在基础上。
五、安全注意事项1、下放设备用的索具荷载能力要足够大2、设备的捆绑要牢靠、结实、不脱扣3、罐笼底部用作吊点的钢轨，摆放要平稳、牢固4、设备下放时要防止设备在井筒中旋转绑扎用的铁丝和卸扣要紧固5、设备在运输、起吊过程中要轻起轻放，防止撞坏设备6、捆绑设备时和钢丝绳接触的部位要加垫软的物体，以防设备外壳掉漆、变形7、设备下放时，用塑料布或雨布把设备包裹，防止设备进水8、使用调度绞车起吊或外夺时，一定要配合倒链后留保险，防止绞车速度过快，和其他物件相碰撞9、井上、井下、车房信号要统一，信号清楚方能动车10、信号发出由专人统一指挥，其他人不得乱指挥11、在上下井口施工及下井人员必须戴安全帽，登高和再井口边缘施工人员必须佩戴安全带，安全带系牢方可作业12、下大件时，另一侧罐笼要加配重，绞车运行速度不能太快13、施工人员在作业时，注意力要集中，听从指挥，协调行动六、施工人员组织地面运输及装车人员不少于6人，井下夺车及运输人员不少于10人。
