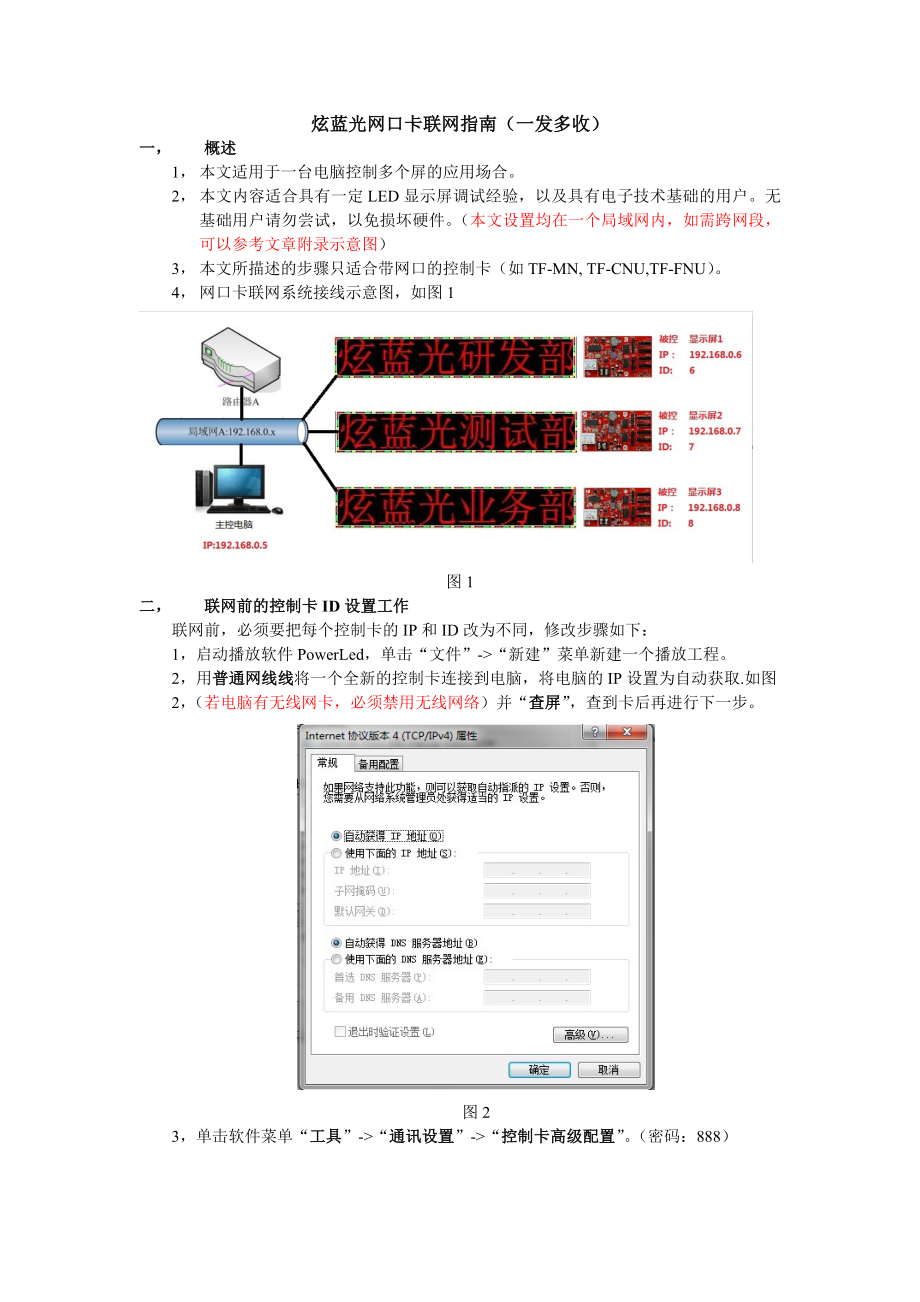

炫蓝光网口卡联网指南（一发多收）一， 概述1， 本文适用于一台电脑控制多个屏的应用场合2， 本文内容适合具有一定LED显示屏调试经验，以及具有电子技术基础的用户无基础用户请勿尝试，以免损坏硬件本文设置均在一个局域网内，如需跨网段，可以参考文章附录示意图）3， 本文所描述的步骤只适合带网口的控制卡（如TF-MN, TF-CNU,TF-FNU）4， 网口卡联网系统接线示意图，如图1图1二， 联网前的控制卡ID设置工作联网前，必须要把每个控制卡的IP和ID改为不同，修改步骤如下：1，启动播放软件PowerLed，单击“文件”->“新建”菜单新建一个播放工程2，用普通网线线将一个全新的控制卡连接到电脑，将电脑的IP设置为自动获取.如图2，（若电脑有无线网卡，必须禁用无线网络）并“查屏”，查到卡后再进行下一步图23，单击软件菜单“工具”->“通讯设置”->“控制卡高级配置”密码：888） 图33，在弹出的对话框中，修改控制卡IP, 统一个网段的控制卡只需改第四位数，例图1中的IP，分别改成192.168.0.6、192.168.0.7、192.168.0.8 修改“控制卡新ID”的值（要保证每个控制卡不重复），为了便于记忆，在示例中，可以把ID改为IP第四个数字，如图1中所示：ID：6、7、8然后单击“设置到控制卡”按钮，即可完成设置。
图44，单击软件菜单“工具”->“清屏”，清空控制卡中的信息，此时显示屏上会自动显示控制卡的ID及波特率（如果只有控制卡，没有连模组，可以忽略此步骤）用标签纸在控制卡上标注出新的ID以备后用5， 再单击菜单“文件”->“新建”，并重复以上步骤1-6，将所有要联网的控制卡全部改好ID，并标注清楚如图1中，分别将三种网口卡的IP设置为192.168.0.6、192.168.0.7、192.168.0.8, ID分别设置为：6、7、8可以用便签纸分别贴在三张卡的背面三， 组网步骤启动播放软件“PowerLed”，并单“文件”->“新建”菜单新建一个播放工程1， 电脑和设置好的控制卡接在同一个局域网，将所有待联网的屏关掉，以免调试中出现信号冲突2， 将ID号为“6”的显示屏接入网络3， 单击软件菜单“工具”->“高级屏参设置”，密码888，打开高级屏参设置界面4， 单击按钮，在弹出的通讯设置（图3.1）中将控制卡ID修改为“6”，点击“保存参数”，在弹出的对话框（图3.2）选择“否”，然后关闭设置窗口单击“查屏”按钮，如果能找到卡，说明一切正常，可以继续下一步如果无法查到，请检查连接线并重试 图3.1 图3.25， 将ID号为“7”的显示屏接入网络。
6， 单击软件菜单“工具”->“高级屏参设置”，密码888，打开高级屏参设置界面7， 单击“+屏”按钮，添加一个屏，在弹出的通讯设置界面中，选择局域网，将控制卡远程IP设置为192.168.0.7，ID修改为“7”如图3.3图3.38， 单击“保存参数”按钮关闭“通讯设置”对话框，并单击“高级设置”中的“关闭”按钮关闭高级设置对话框，此时可以看到左侧树形控件中已经有了2个屏如果保存时软件提示“没有连接到控制卡”，说明通讯线路不正常，请检查后再试9， 选中“显示屏2”，并单击“查屏”按钮，如果能查找到，说明线路正常为了保险，可以分别给“显示屏1”和“显示屏2”录入一些节目，并发送到控制卡以检测通讯是否正常10， 重复以上步骤5-8，依次将所有屏接入网络11, 单击菜单“文件”->“保存”，将当前播放工程保存至硬盘，下次启动软件时将自动打开，不用再重新设置PS: 跨网段端口映射说明。
