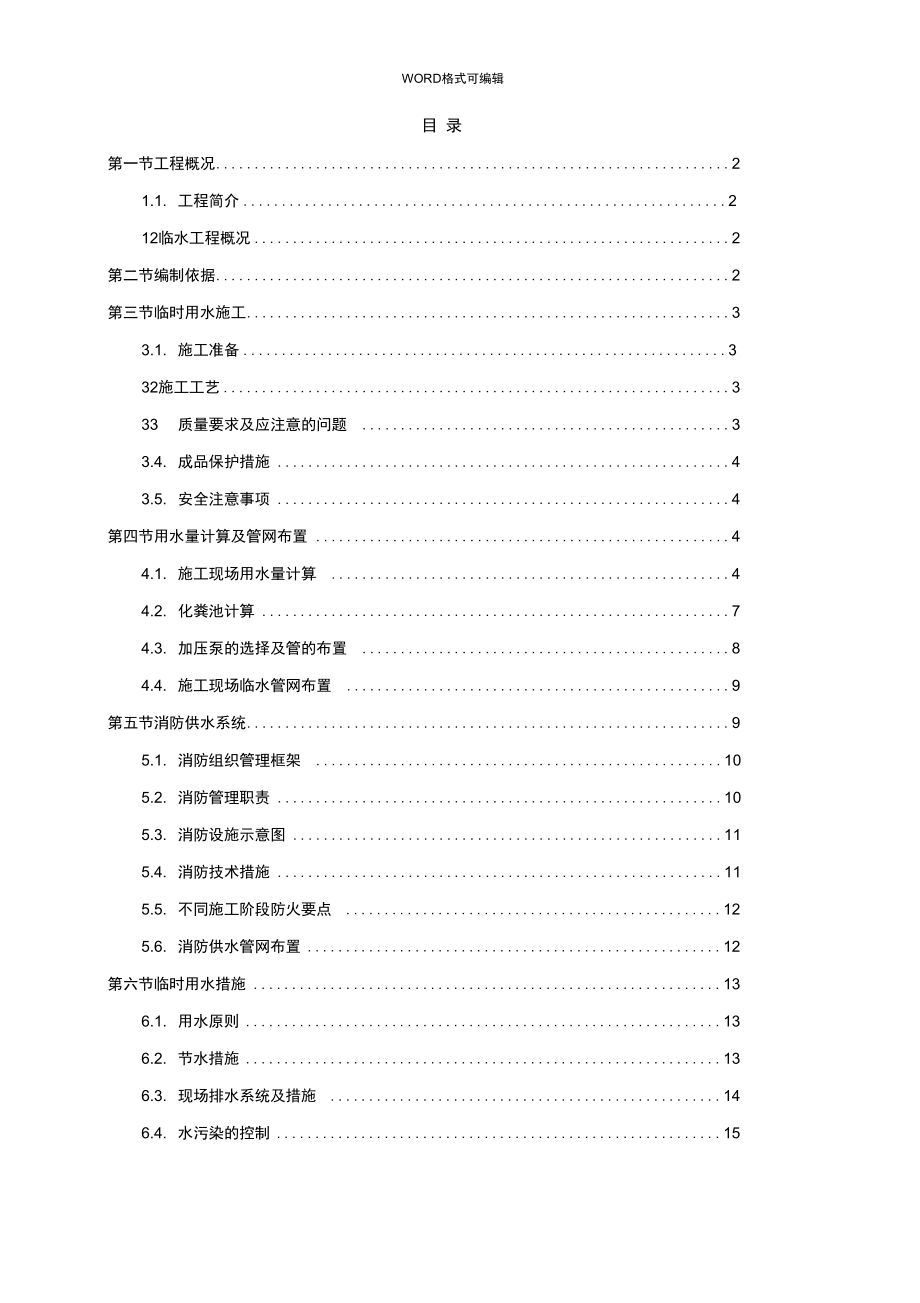

WORD格式可编辑目 录第一节工程概况 21.1. 工程简介 212临水工程概况 2第二节编制依据 2第三节临时用水施工 33.1. 施工准备 332施工工艺 333 质量要求及应注意的问题 33.4. 成品保护措施 43.5. 安全注意事项 4第四节用水量计算及管网布置 44.1. 施工现场用水量计算 44.2. 化粪池计算 74.3. 加压泵的选择及管的布置 84.4. 施工现场临水管网布置 9第五节消防供水系统 95.1. 消防组织管理框架 105.2. 消防管理职责 105.3. 消防设施示意图 115.4. 消防技术措施 115.5. 不同施工阶段防火要点 125.6. 消防供水管网布置 12第六节临时用水措施 136.1. 用水原则 136.2. 节水措施 136.3. 现场排水系统及措施 146.4. 水污染的控制 15第七节附图 16附图一：临时用水立面示意图 17附图二：临时用水平面布置图 19第一节工程概况1.1. 工程简介榕江华府？博雅死区位于广东省揭阳市榕城区东山凤潮片区，淡浦路以东、临江北路以北，交通便利榕江华府 ？博雅死区用地面积约5.74万平方米，总建筑面积约30.14万平方米。
主要建筑物为14栋高层建筑，包括住宅、商铺、停车场等地下2层，地上21~31层 主建筑物最高楼层为31层，建筑高度99.15米(屋架最高105.15米)主要结构类型 为钢筋混凝土剪力墙结构，建筑耐火等级为一级，地下室耐火等级为一级，抗震设防烈 度为7度，屋面防水等级一级，建筑耐久年限为50年建设单位： 揭阳中泰发展有限公司设计单位：广东省建工设计院监理单位：揭阳市工程建设监理有限公司勘察单位：汕头市粤东工程勘察院施工单位：中国建筑第四工程局有限公司本工程安全文明施工目标：确保市级文明工地，争创省级文明工地1.2 .临水工程概况本工程用水主要为施工用水、机械用水、消防应急用水、现场生活(食堂)及办公 用水四部分施工前期(地下室至地上三层)，由于地下室底板上的水池还没建造，采 用临水管网(生活、生产、消防合用)，管网水源由市政管网引入，市政总接驳口为DN150 临时供水管网采用镀锌管呈凹字形环绕工地布置，管径 DN150，然后采用支管接入生产区，管径为DN110/90/63施工后期在地下室顶板上建造两个集水池供现场施工用 水，食堂生活及办公用水仍采用市政水具体位置详见附图三临水用水平面布置图。
第二节编制依据1. 《建筑工程施工质量验收统一标准》 (GB50300 —2013)2. 《建筑施工安全检查标准》(JGJ59-2011)3. 《建筑给排水工程施工质量验收规范》 (GB50242 — 2002)4. 《建设工程施工现场消防安全技术规范》 (GB50720-2011)5. 《生活饮用水卫生标准》(GB5749-2006 )6. 《给水排水管道工程施工及验收规范》 (GB50268-2008 )7. 本工程设计图纸8. 施工组织设计9. 施工手册第五版第三节临时用水施工3.1. 施工准备3.1.1. 材料要求材料应具有出厂合格证，达到国家有关质量标准阀门必须逐个进行严密性试验，保证阀门能够灵活开启和关闭3.1.2. 机械工具准备：套丝机、电焊机、钢卷尺、管钳、砂轮切割机、割刀、钢锯、刨锤、扁铲、管子台 虎钳、扳手、管子铰板、手动试压泵、氧割(焊)设备3.1.3. 作业条件：施工技术人员向班组作了图纸和施工方案交底管材、管件、阀门及消火栓型号规格应核对无误，并具有产品合格证现场障碍应清除3.2. 施工工艺3.2.1. 工艺流程预制加工一夯实基础一核实标高后下管一管路连接一管路强度严密性试验一管路 冲洗—管路接口防腐—管路埋地或明敷3.2.2. 施工要点管网位置要布置准确，尤其是埋在地下的，方便后期施工不容易被坏。
管头对接要严密，不能随意试压要细致，不许出现渗漏现象冲洗应认真进行，使水质施工用水标准3.3. 质量要求及应注意的问题管道固定严禁用管钉，一律用管卡管道连接操作不当，最易造成渗水、漏水，必须从以下的几个原因采取有效的措施:① •套丝过硬或过软而引起连接不严密② .填料缠绕不当③ .活接头处漏放垫片④ .管子焊接时，靠墙处或不易操作处漏焊或未焊牢⑤ •管道丝接处蹬踩受力过大，造成接头不严密而漏水⑥ .法兰间垫片摆放不正，法兰端面垫板表面有粘接污物，使其接触不好给水立管以及给水阀门后面按水流方向，均应设置可装拆的连接件 34成品保护措施管道埋地不得低于60cm，并设有标示管道连接处，防锈漆涂刷后，应注意防护，待漆干后，再进行回填明装管安装完毕后立即加以保护，如用塑料布缠裹，以免其它专业施工污染管道安装完成后，应将所有管口封闭严密，防止杂物掉入堵塞管道，严禁利用塑料 管作为脚手架的支点，吊顶的吊点等管道接口粘接后外溢粘接剂应及时清理干净3.5. 安全注意事项进入现场操作人员应三证齐全，并经三级安全教育合格后，方可进现场施工进入现场必须戴好安全帽，严禁酒后作业进入现场不准抽烟施工现场应备有消防设备，施工用火时必须有防火措施。
第四节 用水量计算及管网布置4.1.施工现场用水量计算本工程施工阶段分为地下室施工阶段、主体结构施工阶段、装饰装修施工阶段，各 阶段的用水量各不相同本工程用水主要为混凝土养护、模板浇水湿润、砂浆搅拌及机 械清洗用水，其余用水量很少经对各施工阶段的用水量计算及结合施工经验，确定主 体结构施工阶段用水量是最大的，故取主体机构施工阶段用水量进行计算工程用水量计算工地施工工程用水量计算公式：g = 刀°】跖——1 1 珀』 8x3600其中q1 施工工程用水量（L/s）;K1 ——未预见的施工用水系数，取1.20 ;Q1 — 年（季）度工程量（以实物计量单位表示），取值列下表；N1 施工用水定额，取值列下表；T1 —— 年（季）度有效工作日（d），取170天（地下室及主体结构交叉施工作业 用水量最大持续时间）；b — 每天工作班数（班），取1;K2——用水不均匀系数，取2.00工程施工用水定额列表如下：序号用水额定N1工程量Q1用水名称1400.0L/m370000.0m3混凝土自然养护215.0L/m214000.0m2模板浇水湿润3250.0L/m36000.0m3砌筑工程全部用水经过计算得到 q1 = 14.563730L/S。
二、施工机械用水量计算：现场主要用水机械为：砂浆搅拌机，其他机械用水量较少，按总用水量的20%计算XQ2N2=24000L其中q2K1Q2N210台搅拌机清洗按4个台班计算：Q2N2=4 X 10 X 600=24000L施工机械用水量（L/s）;未预见的施工用水系数，取1.15 ; 同一种机械台数（台）;施工机械台班用水定额，；K2 —— 施工机械用水不均匀系数，取 2q2=k1 XQ2N2(k2/ (8X 3600))=1.15 X 24000 X 2/( 8 X 3600)=1.9166667L/s三、 工地生活用水量计算：施工工地用水量计算公式：hx8x360lO其中q3——施工工地生活用水量(L/s);——施工现场高峰期生活人数，取250人；N3 —— 施工工地生活用水定额，取25L/人；K4 —— 施工工地生活用水不均匀系数，取1.30; b — 每天工作班数(班)，取1经过计算得到 q3 = 0.282118L/S四、 生活区生活用水量计算：生活区生活用水量计算公式：24x3600其中q4 —生活区生活用水量(L/s);P2 —— 生活区居住人数，取70人；N4 —— 生活区昼夜全部生活用水定额，取60L/人； K5 —— 生活区生活用水不均匀系数，取2.00 ；经过计算得到q4 = 0.097222L/S。
五、 消防用水量计算：根据本工程体量和施工特点，场地面积小于 25公顷的施工区内消防用水要求10~15L/s，综合考虑 q5 取 15L/s六、 施工工地总用水量计算：施工工地总用水量Q按照下面组合Q = （幻+召十殆+齐）（町十召+殆* £莖①）1^1 +旺+旺+?* （4 5 +乞+冬 > 知）本 例 中q1+q2+q 3+q 4=14.563730+1.916667+0.282118+0.097222=25.0377892L/S经过计算得到总用水量Q〜17.399L/S计算的总用水量还应增加10%，以补偿不可避免的水管漏水损失即总用水量需17.399 X（ 1+10%）~ 19.14L/S，由于施工现场用水从一个市政接口引入2）供水主管管径计算 D=詁―Q/（ —V —100（）式中：V —水管内的流速，生活及施工用水按 1.5m/s计算，总用水管径 D= • 4一19. 14=（3. 14一1. 5一1000）〜128.32mm根据以上计算，市政总接驳口为 DN150供临时用水4.2. 化粪池计算根据现场实际情况，我们拟在西边与南边各设置1个集装箱式厕所供现场作业人员 使用，在办公区一号大门一侧设置5个可移动的单蹲位卫生间供办公区人员使用， 并在厕所下面各设置一个化粪池。
其容积计算如下所示：办公区厕所化粪池有效容积：W=W1+W2式中：W——化粪池有效容积；W1——化粪池内污水部分容积；W2 ――化粪池内污泥部分容积；① 污水容积W仁NZ aqt/24 X 1000式中：NZ――化粪池设计总人数60人；q ——每人每日污水定额20 L/人・d ；t——污水在化粪池停留时间，按12h计算；a ――实际使用厕所人数与设计总人数的百分比为 70%；故： W1= 1000 X 60 X 70% X 20 X 12/24=0.42m 3② 污泥容积W2=1.2 (0.00016NZ aT)式中：T――化粪池清掏周期，按90d计算；故：W2=1.2 X 0.00016 X 60 X 70% X 90=0.73m 3③ W=1.4+2.42=1.15m 3根据以上计算，设置1.5m 3化粪池基本能满足需要，故在现场设置一个2.0m X 1.0m X 2.0m的化粪池，其有效高度为1.0m具体做法参照化粪池标准图集施工现场厕所③污水容积W仁NZ aqt/24 X 1000式中：NZ——化粪池设计总人数250人；q ——每人每日污水定额20L/人・d ;t——污水在化粪池停留时间，按12h计算；a ――实际使用厕所人数与设计总人数的百分比为 70%;故：W仁250 X 70% X 20 X 12/ (24 X 1000) =1.75m 3。
③污泥容积W2=1.2 (0.00016NZ aT)式中：T――化粪池清掏周期，按90d计算；故：W2=1.2 X 0.00016 X 250 X 70% X 90=3.03m 3③W=1.75+3.03 =4.78m 3根据以上计算，设置6.0 m3化粪池基本能满足需要，故在现场设置1个3.0m X 2.0m X 1.5m(有效高度1.0m)的化粪池具体做法参照化粪池标准图集4.3. 加压泵的选择及管的布置水泵选型考虑现场施工及消防用水的要求1 )消防水泵的扬程(以13#楼计算，管长取100m+30m=130m 计算)H=H1+H2+H3H——消防水泵的压力（m ）H1 最不利消火栓水枪喷嘴所需水压（m ）因建筑物的高度99.15m属高层建 筑，计算取屋架最高105.15m，水枪的充实水柱长度为10m，对应19mm的喷嘴, 需水压为13.5m水柱H2——管网的水头损失 H2=i X L=0.055 X 130=7.15mH3――消防水带的水头损失约3.0m消防水泵的所需扬程：H=13.5+130+7.15+3=153.65m消防水泵的流量为Q=2.5L/S消防水泵选择4BA-8A型（160m扬程）44施工现场临水管网布置施工前期：临水管网呈凹字形环绕工地布置，管材采用镀锌管，管径为 DN150 ,管网水源由市政管网从西南边引入，环形管网每50米设一个接入口，然后采用支管接 入生产区，管径为DN110/90/63。
施工后期在地下室顶板上建造两个集水池供现场施工用水， 前期的管网设置仍旧保留，以供平时食堂、生活办公及后期应急或零星用水水池的水经加压泵加压后供水， 管网采用镀锌管DN110进入施工现场及楼层供水，管网采用支网布置，以满足施工及 消防用水的需要，详见临水平面布置图楼层供水：竖向采用DN110镀锌管沿阳台位置布设，每层一个接水点（含开关）， 竖管主开关设置在首层本工程考虑到主体和消防用水管结合以及现场 2小时的消防用水量，集水池设计尺寸为8.0m X4.5m X 1.7m（长X宽X高），蓄水1.5m高，容量为54.0m 3，一个位于13# 楼A单元南面，一个位于8#楼B单元北面每个水池两个入水口，一个入水口来自工 地自挖井水用5.5KW污水泵抽入，另一个入水管由环形管网 DN150 （发生火灾，自抽 水供应不足时使用）输入，一个出水口经消防加压泵供水，实现供水系统优化设计，水 池平时用模板封盖，以防有东西掉入水池第五节消防供水系统5.1. 消防组织管理框架%总指挥项目经理：丁国强I副总指挥生产经理：刘其强副总指挥安全总监：赵龙安全员材料员技术员资料员预算员动力员质量员52消防管理职责（1 ）项目经理认真贯彻国家、省、市及上级主管部门有关消防安全的法律、 法规，在计划、布置、 检查、总结、评比安全工作同时，努力完成消防安全目标，对本项目消防安全负全面的 领导责任。
保证本部消防安全条件所需资金的投入和有效实施督促、检查项目的消防安全工作，及时消除消防安全事故隐患及时、如实报告消防安全事故定期听取安全职能部门负责人的工作汇报，把消防安全问题列入重要议事日程督促属下各级做好本职范围内的消防安全工作，总结推广消防安全先进经验2 ）生产经理对工程项目消防安全全面负责，系本工程消防安全管理责任人负责组织建立项目安全保证体系和环境管理体系，制订有关管理制度 对现场消防安全进行监督管理3 ）安全总监组织召开项目消防安全、安全生产会议，制订并落实消防安全措施与有关政府部门（安监站、劳动部门等）及时进行沟通，协商解决有关消防安全问 题签署与项目消防安全有关的来往函件、工作联系单等组织消防演练和培训工作4）安全员做好消防安全的宣传教育和管理工作，总结交流推广先进经验指导项目工地的安全技术工作，掌握安全生产情况，调查研究施工过程中存在的消 防问题，提出改进意见和措施组织安全活动，对安全生产进行现场监督检查定期安全检查和专项消防安全检查, 并做好检查记录与有关部门共同做好新工人、特殊工种工人的消防安全培训工作其他部门人员服从总指挥/副总指挥调遣5.3. 消防设施示意图54消防技术措施所有现场消防管道必须按规范要求敷设，材料质量、连接方法符合要求，系统设置 后需经过检验和调试。
在无消防管理员的许可下，不得随意拆除消防管道和将其挪作它用现场用水和消防管道必须定期检查，发现水管损坏和破裂及时更换，以防消防时受 高压作用造成爆管，影响消防效果水管如需沿地埋设时，必须埋在土层以下（埋深约 800mm），外露管应固定好 做好防火器材的保管和养护工作，防止其流失的物非所用施工现场需进行分区管理，对用火作业区、易燃易爆材料库、生活区、材料堆场要 加以区分管理做好明火动用申请工作，现场生产、生活用火应征得消防主管部门的批准，任何人 不准擅自使用明火用明火施工时，应预先做好技术交底，并保证专业人员持证上岗制定施工中的易燃、易爆物品的管理制度，做好材料的保管工作，减少消防中存在 的隐患现场易燃易爆物品仓库，除设有足够的防火器材外，必须有专人负责看护现场用电线路、专用电缆采用暗设，部分明设的线路配电系统要做好检查工作，保 证施工安全用电现场必须设专人消防值班工作，消防执行人员需培训上岗施工现场和禁区不得吸烟消防栓周边3m范围内不得堆放任何材料消防用水系统采用独立供水方式，严禁现场施工临时用水占用消防用水或与消防用 水共用供水点5.5. 不同施工阶段防火要点基础施工阶段：做好基础底板防水卷材的存放保管工作。
主体结构施工阶段：注意移动电源线路的检查和保护，禁止超负荷工作，防止短路 起火；在竹胶板大模堆放区和外脚手架上设置足够的消防器材，并设专人作现场看护和 巡逻装修施工阶段：加强对分包单位的防火安全管理，做好安全技术交底工作；对各种 易燃物品必须集中堆放管理，施工中按工作量领用，每天收工时，剩余物品必须清理退 场或入库；现场装修用照明器具做到谁使用谁保管，不用时及时切断电源5.6. 消防供水管网布置根据以上计算情况及现场实际布置，消防用水管网设计与临时用水管设计并在一 起，同用一个供水系统本工程共设置2个集水池兼作消防水池，设置在地下室顶板面上，每个水池安装一 台卧式多级消防泵，扬程为160米，功率为22kW所有消防泵直接从配电房漏电开关上端供电，采用 YC3*50+2*16电缆供电10层以下所有经过增压的管道全部采用减压消防栓头， 所有消防栓头均采用DN65 国标镀锌钢管连接消防水带长20米，直径65mm第六节临时用水措施6.1. 用水原则本着“经济、科学、合理、文明”的原则，本工程生产施工用水主管网采用镀锌 DN110管道，分阶段的布置原则，以充分利用市政管网的压力，减少漏水点，防止水 质污染，最大可能降低临时用水的工程成本。
以安全为主的指导思想原则，主要体现在临水、消防设施及维护方面注重美观， 符合文明工地标准和要求为原则事整体考虑管线的布置以方便使用，管理和维护为指导原则，确保施工期内生产生活的供水正常各楼层 供水经加压泵加压后送至每个楼层，竖直水管沿阳台、施工电梯平台布设6.2. 节水措施1. 建立节约用水责任制合理设计管道布置、选用节水器具，建立日常生活用水管理制度在大门处设一洗车池，挖一个蓄水池，洗车用水与蓄水池相连，同时现场的雨水收 集后也排至此处在板房屋檐下面挂一条小沟，下雨时既不会有雨水下来，还可以收集雨水以作其他 地方用2. 设立专人或者部门负责节约用水工作我们与主要的分包队伍签订专门的用水协议，并要求日常生活和施工用水责任到 人生活用水主要是加强办公区和生活区的用水，设专门负责人施工现场设置专门的 直饮水房，直饮水采用市政水烧开，然后根据不同的季节泡制不同的茶水，关爱民工， 体现人文工地直饮水房3. 建立施工现场用水制度记录和统计分析用水情况，明确用水计划、节水目标，定期进行采取合理用水方式施工生产用水和生活用水分开，在不同施工阶段分别制定用水计划在施工主体阶段，混凝土养护专人养护，每天的养护时间和养护次数有记录，混凝土养护采取喷淋， 有效控制水量。
装修阶段，砌筑完抹灰采取墙面淋水，地面水及时收集后用予抹灰4. 加强用水设施的日常维护管理现场每栋施工员要检查楼层用水点情况，尤其是在上下班阶段及时发现是否有滴漏现象，做到第一时间处理5. 加强节约用水宣传加强节约用水宣传，加强人们对节约用水观念的教育，每个月及新工人入场时都加 强节能节水意识的教育节约光荣、浪费可耻这样才能真正的节约型工地，为社会为我 们的生活做出自己的贡献6.3. 现场排水系统及措施施工现场设置连续、通畅的排水设施和沉淀设施，现场无大面积积水，污废水及雨水分流排放现场排水系统经审查批准后，按就近原则引入专用排水系统接入系统时, 尽量做到不扰民、不影响交通及行人通行同时，派专人作好安全工作事前做好准备， 用最短的时间完成开挖、埋设管道，回土分层夯实，面层采用200cm厚C30砼浇捣密 实，同时做好养护工作，保证路面砼的强度，经验收合格后方准投入使用现场雨水的排放：在工地四周设置一砖砌 300mm宽x 400mm深的排水明沟，面 盖钢筋搁栅，在大门入口处设置沉淀池一只基坑底部排水：因考虑到基坑面积较大，故在基坑底设排水明沟，再进入集水井抽 排排水明沟沿坑底四周设置，底宽 500mm，沟底低于坑底300mm，坡度为1 %, 坡向各集水井方向。
集水井沿坑底边角设置，大小为 600mm x 600mm，井底低于坑底1m左右，集水通过潜水泵抽到地面排水沟内基坑顶部排水：由于本工程地下室施工工期较长，为了防止雨水渗透边坡造成垮塌 现象，故需在冠梁砌筑一排围挡，防止雨水流入基坑，且在冠梁上每隔50m设置300mm 宽x 400mm深的集水井，集水通过潜水泵抽到排水沟内64水污染的控制641.目标和指标污染源管理目标管理指标搅拌站污水不排放未经处理的污水； 污水达标排放PH6〜9生活污水化学耗氧量500mg/L厕所污水悬浮物400mg/L施工污水油类100mg/L642.控制措施雨水管理：项目开工前，在作现场总平面规划时，设计现场雨水管网，并将其与市 政雨水管网连接；设计现场污水管网时，应确保不得与雨水管网连接由项目兼职环保 管理员通知进入现场的所有单位和人员，不得将非雨水类污水排入雨水管网砂浆搅拌站污水管理：搅拌站设污水沉淀池，污水经过三级沉淀后，进入现场的污 水管网；沉淀池由分包单位每周清理一次，项目环保管理员负责检查；厕所污水：施工现场设冲水厕所；厕所污水进入化粪池沉淀后，再排入现场污水管 网；项目环保管理员与当地环卫部门联络，定期对化粪池进行清理；其他污水管理：施工现场的所有施工污水；均应经过沉淀后 ，再排入市政污水管网;项目委托分包单位定期清理沉淀池内的泥沙污水沉淀池第七节附图附图一：临时用水立面示意图■> fl ii］勺煜 KA21 IJEi£:t.15tTAiNiiriI［肿WORD格式可编辑附图二：临时用水平面布置图■ AwnDOCOOO□QOOOO轨SM酣IM财tl鰐汎醸赭MJ X6 z l(i1.1hii!UfltflVXXOd&QPO ooooobs□□□1佢枷 IX硃如*sXccoooo ooooo輕］朋驟目鶴占功旦 ««xo«e tKw坤ftmU200mrnX^^ WtMWt.晞井.□□□WORD格式可编辑。
