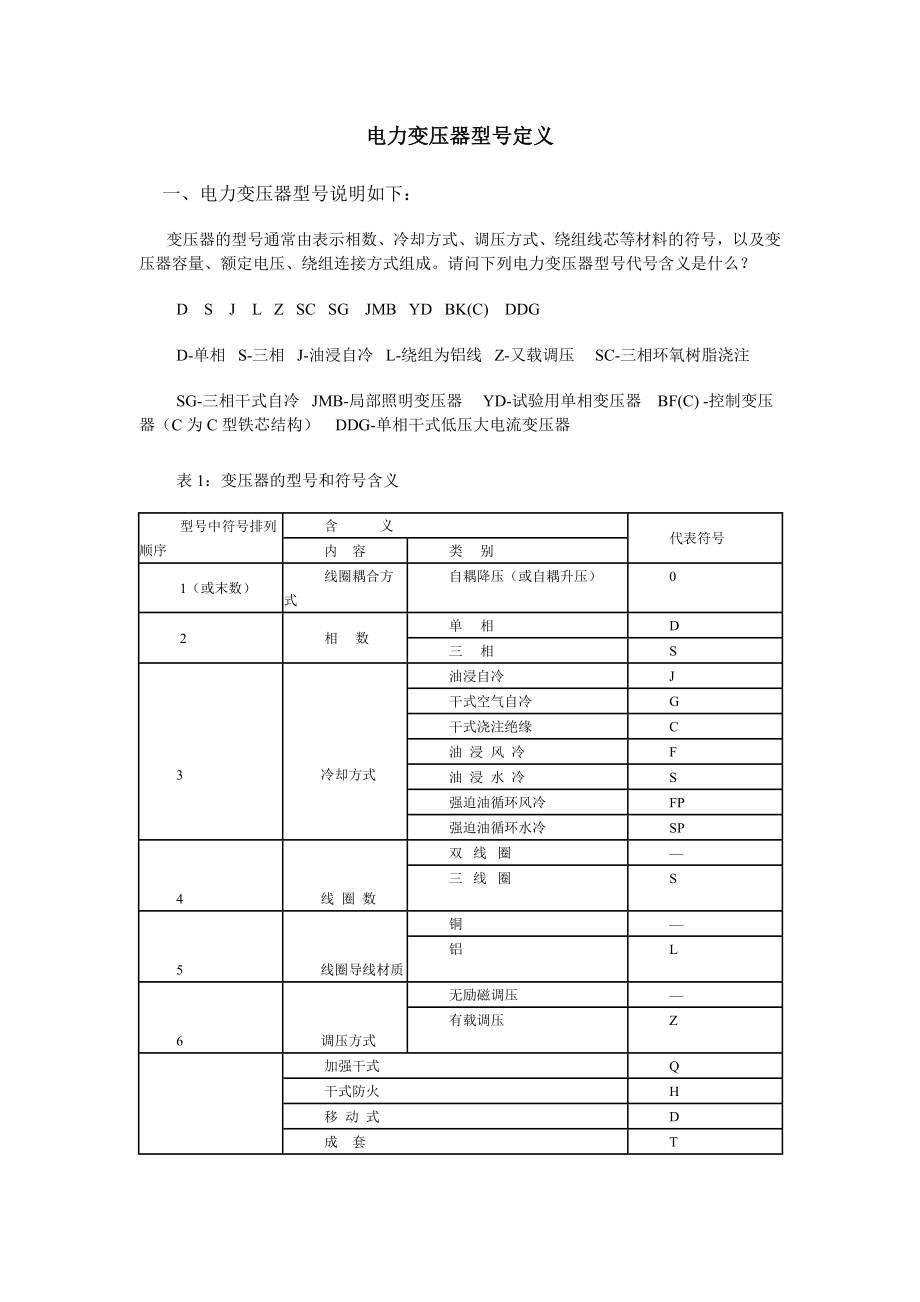

电力变压器型号定义 一、电力变压器型号说明如下： 变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成请问下列电力变压器型号代号含义是什么？D S J L Z SC SG JMB YD BK(C) DDGD-单相 S-三相 J-油浸自冷 L-绕组为铝线 Z-又载调压 SC-三相环氧树脂浇注SG-三相干式自冷 JMB-局部照明变压器 YD-试验用单相变压器 BF(C) -控制变压器（C为C型铁芯结构） DDG-单相干式低压大电流变压器表1：变压器的型号和符号含义 型号中符号排列顺序 含 义 代表符号 内 容 类 别 1（或末数） 线圈耦合方式 自耦降压（或自耦升压） 0 2 相 数 单 相 D 三 相 S 3 冷却方式 油浸自冷 J 干式空气自冷 G 干式浇注绝缘 C 油 浸 风 冷 F 油 浸 水 冷 S 强迫油循环风冷 FP 强迫油循环水冷 SP 4 线 圈 数 双 线 圈 — 三 线 圈 S 5 线圈导线材质 铜 — 铝 L 6 调压方式 无励磁调压 — 有载调压 Z 加强干式 Q 干式防火 H 移 动 式 D 成 套 T注：电力变压器后面的数字部分：斜线左边表示额定容量（千伏安）；斜线右边表示一次侧额定电压（千伏）。
例如1：SJL-1000/10，为三相油浸自冷式铝线、双线圈电力变压器，额定容量为1000千伏安、高压侧额定电压为10千伏电力变压器的型号表示方法:基本型号+设计序号--额定容量(KVA)/高压侧电压例如2:S7-315/10变压器 即三相（S）铜芯10KV变压器,容量315KVA,设计序号7为节能型.例如3：scr9-500/10，s11-m-100/10S--三相 C--浇注成型（干式变压器） r缠绕型 9（11）--设计序号 500（100）--容量（KVA） 10--额定电压（KV） m--密闭 型号含义： SCZ(B)9-XXXX/** SC--三相固体成型 （环氧浇注） Z--有载调压 B--低压箔式线圈 9--性能水平代号 XXXX--额定容量（kVA） **--额定高压电压（按额定值填入）变压器的型号：变压器绕组数+相数+冷却方式+是否强迫油循环+有载或无载调压+设计序号+“-”+容量+高压侧额定电压组成 例如4：SFPZ9-120000/110 指的是三相（双绕组变压器省略绕组数，如果是三绕则前面还有个S）双绕组强迫油循环风冷有载调压，设计序号为9，容量为120000KVA，高压侧额定电压为110KV的变压器。
例如5： SCB9-2000/10 SC----三相固体成型(环氧浇注) B-----低压箔式线圈 9-----性能水平代号 2000--额定容量 10----额定高压电压 例如6：SCB9-2000/0.4~0.23 Dyn11 此为干式变压器的型号表示 S是代表三相； C代表环氧树脂浇注绝缘； B配电变压器； 2000是容量KVA ； 0.4-0.23KV低压侧额定线电压、额定相电压； Dyn11 接线方式表示的是一次侧三相三角形接线，低压侧星形接线，低压侧线电压为11点，即：低压侧线电压超前高压侧线电压30度二、关于中频变压器和低频变压器型号说明如下：（1）中频变压器的命名方法晶体管收音机 (调幅) 中的中频变压器命名方法由三部分组成: 第一部分:主称，用几个字母组合表示名称、特征、 用途 第二部分:外形尺寸， 用数字表示 第三部分:序号，用数字表示"1"表示第一中放电用中频变压器,"2"表示第二中放电路用中频变压器;"3"表示和三中放电路用中频变压器,型号中的主称所用字母、外形尺寸所用数字的意义,如表1所示. 表1所示中频变压器型号主称用字母与外形尺寸用数字的意义表 主 称尺 寸 字 母名称、用途、特征 数 字 外形尺寸/（mm ×mm×mm） T 中频变压器 1 7×7×12 L 线圈或振荡线圈 2 10×10×14 T 磁性瓷心式 3 12×12×16 F 调幅收音机用 4 20×25×36 S短 波 段 例如: TTF一1一1表示调幅收音机用的磁性瓷心式中频变压器，第一个“1”表示外形尺寸为7x7x12，第二个“1”表示序号（1）是第一级中放用中频变压器。
(2)低频变压器的型号命名方法 低频变压器的型号命名法由三部分组成: 第一部分:主称，用字母表示 第二部分:功率，用数字表示 第三部分:序号，用数字表示 表2是低频变压器型号主称所用字母的意义 主 称 所 用 字 母 意 义 DB 电源变压器 CB 音频输出变压器 RB或TB 音频输入变压器GB 高压变压器 HB 灯丝变压器 SB或ZB 音频（定阻式）输送变压器 SB或EB 音频（定压式或自耦式）输送变压器 KB 开关变压器 例如: DB一20一3表示： DB表示主称电源变压器，“20”表示功率2OW，“3”表示序号（3），即表示20W的电源变压器。
