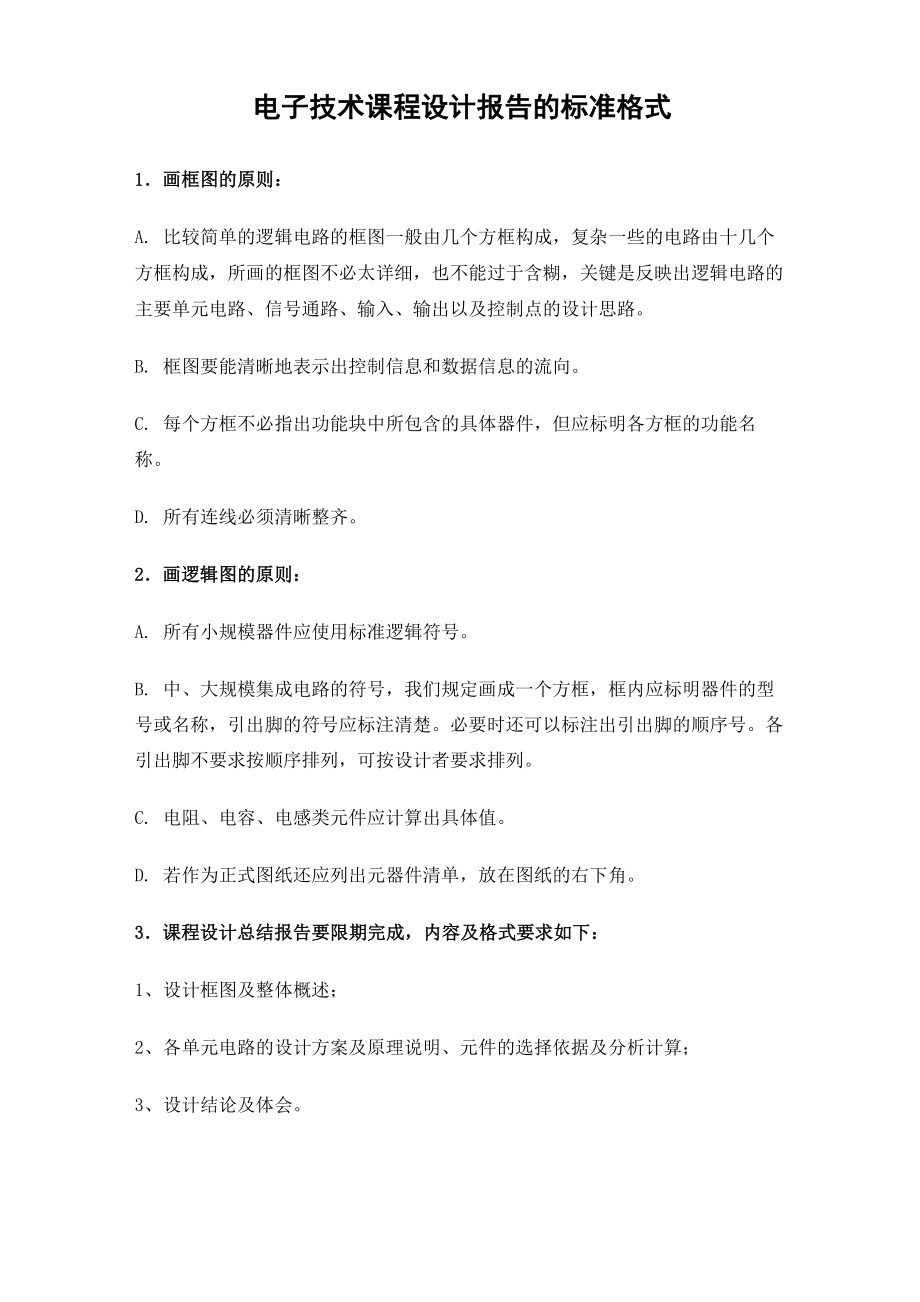

电子技术课程设计报告的标准格式1．画框图的原则：A. 比较简单的逻辑电路的框图一般由几个方框构成，复杂一些的电路由十几个 方框构成，所画的框图不必太详细，也不能过于含糊，关键是反映出逻辑电路的 主要单元电路、信号通路、输入、输出以及控制点的设计思路B. 框图要能清晰地表示出控制信息和数据信息的流向C. 每个方框不必指出功能块中所包含的具体器件，但应标明各方框的功能名称D. 所有连线必须清晰整齐2．画逻辑图的原则：A. 所有小规模器件应使用标准逻辑符号B. 中、大规模集成电路的符号，我们规定画成一个方框，框内应标明器件的型 号或名称，引出脚的符号应标注清楚必要时还可以标注出引出脚的顺序号各 引出脚不要求按顺序排列，可按设计者要求排列C. 电阻、电容、电感类元件应计算出具体值D. 若作为正式图纸还应列出元器件清单，放在图纸的右下角3．课程设计总结报告要限期完成，内容及格式要求如下：1、 设计框图及整体概述；2、 各单元电路的设计方案及原理说明、元件的选择依据及分析计算；3、 设计结论及体会4、附元件清单电子电路的一般设计过程由于电子电路种类繁多，使得电路的设计过程和步骤也不完全相同不过多 数情况下，还是有共同的规律可遵循。
一般来说，对于简单的电子电路装置的设 计步骤大体包括：选定总体方案与框图；分析单元电路的功能；选择器件与参数 计算；画出并设计总体电路图一、选定总体方案与框图根据设计任务、指标要求和给定的条件，分析所要设计的电路应该完成的功 能，并将总体功能分解成若干单项的功能，分清主次和相互的关系，形成若干单 元功能块组成的总体方案该方案可以有多个，需要通过实际的调查研究、查阅 有关资料和集体讨论等方式，着重从方案能否满足要求、构成是否简单、实现是 否经济可行等方面，对几个方案进行比较和论证，择优选取对选取的方案，常 用方块图的形式表示出来注意每个方块尽可能是完成某一种功能的单元电路， 尤其是关键的功能块的作用与功能一定要表达清楚还要表示出它们各自的作用 和相互之间的关系，注明信息的走向和制约关系二、分析单元电路的功能任何复杂的电子电路装置和设备，都是由若干具有简单功能的单元电路组成 的总体方案的每个方块，往往是由一个主要单元电路组成的，它的性能指标也 比较单一在明确每个单元电路的技术指标的前提下，要分析清楚各个单元电路 的工作原理，设计出各单元电路的结构形式要利用过去学过的或熟悉的单元电 路，也要善于通过查阅资料、分析研究一些新型电路，开发利用〜些新型器件。
各单元电路之间要注意在外部条件、元器件使用、连接关系等方面的相互配 合，尽可能减少元件的类型、电子转换和接口电路，以保证电路简单、工作可靠、 经济实用各单元电路拟定之后，应全面地检查一遍，看每个单元各自的功能是 否能实现，信息是否能畅通，总体功能是否满足要求如果存在问题，还要针对 问题作局部调整三、选择器件与参数计算单元电路确定之后，根据其工作原理和所要实现的功能，首先要选择在性能 上能满足要求的集成器件所选集成器件最好完全满足单元电路的要求当然在 多数情况下集成器件只能完成部分功能，或者需要同其他集成器件和电子元器件 组合起来组成所需的单元电路这里需灵活运用过去学过的知识，也需要十分熟 悉各种集成电路的性能和指标，注意对新型器件的开发和利用经常会出现这种情况，在花费了许多工夫之后仍然选不到合适的电路，或者 性能指标达不到要求，或者电路太复杂实现十分困难这就需要对总体方案作修 正或改进，调整某些功能方块的分工和指标要求可见，电路设计中有时要经过 这样多次的反复修正和完善每个单元电路的结构、形式确定之后，需对影响技术指标和参数的元器件进 行计算这种计算有的需根据电路理论的有关公式、有的按照工程估算方法，还 有的需要用经验数据。
用计算方法得到的器件参数，还要按照元器件的标称值选 取实用的元器件四、画出预设计总体电路图根据单元电路的设计、计算与元器件选取的结果，画出预设计的总体电路图 总体电路图应当包括总体电路原理图和实际元器件的接线图需要制作出实用装 置的题目，还要做出印刷电路板的工艺设计总体电路图应按元器件国标或部标的规定以及电路图的规范画出图中要注 意信号输入和输出的流向，通常信号流向是从左至右或从上至下，各单元电路也 应尽可能按此规律排列，同时要注意布局合理总体电路图尽可能画在一张图纸上如果电路比较复杂，应当把主电路画在 一张图纸上，而把一些比较独立或次要的单元电路画在另一张或几张图纸上，但 要标明相互的连接关系所有的连接线要“横平、竖直”，相连的交叉线要在交 点上用圆点标出电源线和地线尽可能统一，并标出电源电压数值总体电路图画出之后，还要进行认真的审查检查总体电路是否满足方案的要求， 单元电路是否齐备；每个单元电路的工作原理是否正确，能否实现各自的功能； 各单元电路之间的连接有无问题，电平和时序是否合适；图中标注的元器件型号、 管脚、参数值等是否正确等。
