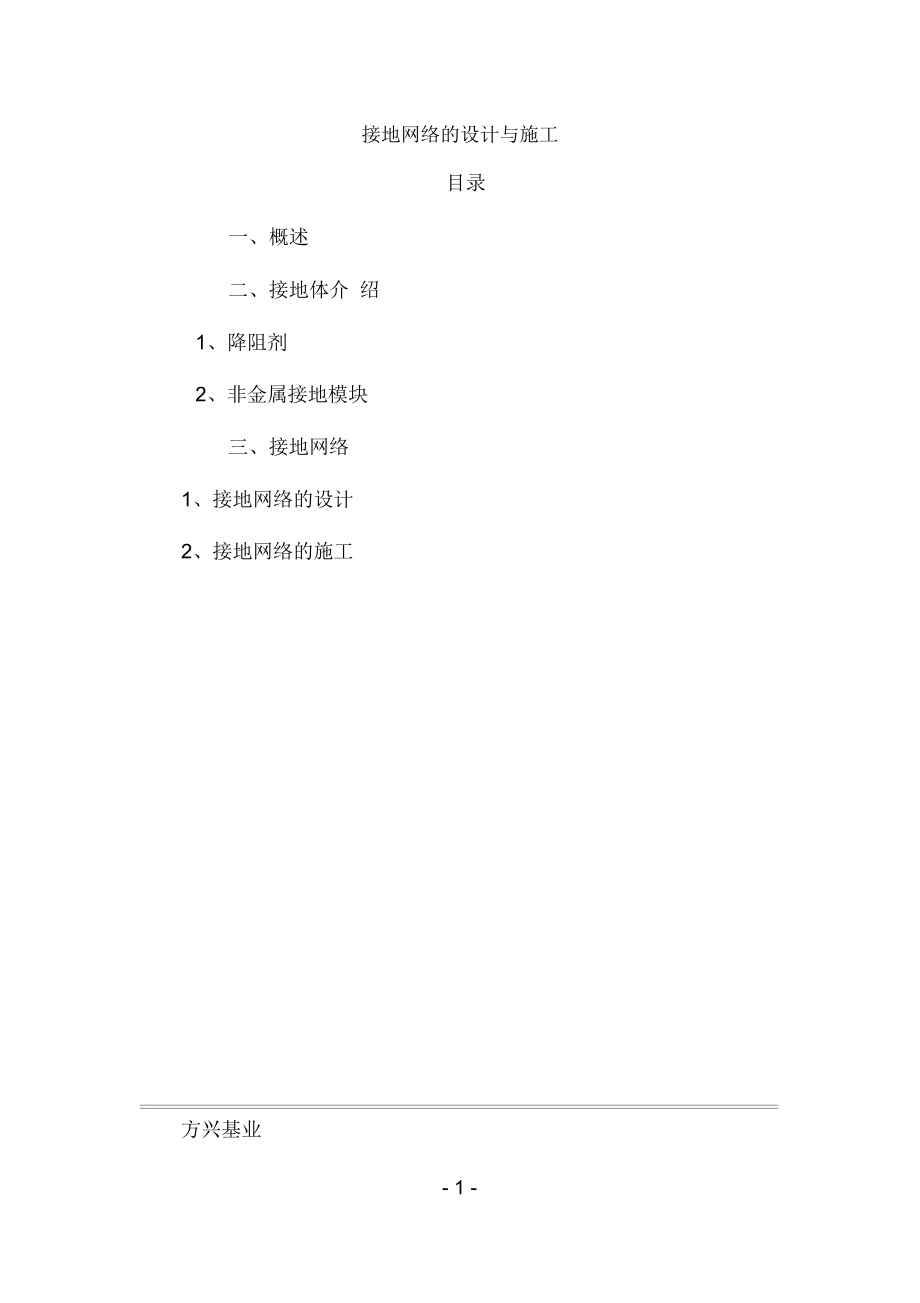

接地网络的设计与施工目录一、概述二、接地体介 绍1、降阻剂2、非金属接地模块三、接地网络1、接地网络的设计2、接地网络的施工方兴基业- 1 -一、 概述接地网是接地系 统的基础，由接地环（网）、接地极（体）和引下线组成过去常将接地 环作为接地的主体，很少使用接地体接地要求不高或地 质条件相当 优越的情况下，接地 环的确有效，在通常情况下，接地 环可以起到 辅助接地的作用，主要作用是接地体来完成的但使用接地 环要达到某个接地 电阻值，与接地环包围的面积 S 和土壤电阻率有关以一个城市常 见的土壤 电阻率 200Ω.m 为例，要做接地电阻 1Ω的地网 须占地 10000m2对大型建筑物而言，本身占地很大，考虑到要求独立地的 设备，一个地网是不够的在高楼林立、寸土寸金的城市和地形复 杂的山地，很难满足面积施工的场地和土 质，即使地理使条件 许可，由于开挖量大，耗材多，费工费料，工程造价相当高所以，需要运用更好的接的材料和施工 设计方法二、接地材料广泛使用的接地工程材料有各种金属材料、降阻 剂、离子接地系统、非金属接地体等方兴基业- 2 -金属材料如扁 铁，也常用铜材代替，主要用于接地 环的建设，这是以往大多接地工程都 选用的；接地体有金属接地体（角铁、铜棒和铜板）这类接地体寿命 较短，接地电阻上升快，地网改造 频繁，维护费 用比较高；从传统金属接地极（体）中派生出地特殊结构的接地体（带电解质材料），使用效果比较好，就是非金属接地体，使用比 较方便，几乎没有寿命的 约束，各方面比较认可。
以下着重介 绍降阻剂和非金属接地模 块1、 降阻剂接地装置的接地 电阻通常是有三个方面 组成：第一部分是接地本身的电阻，只占总接地电阻的 1%—2% ；第二部分是接地 电极与土壤的接触 电阻，在一般土壤中占接地 电阻的 20%—60% ；第三部分是电流经接地电极流入土壤后散布 时的电阻，这是由土壤 电阻率决定的降阻剂从以上三个方面着手，从而降低接地 电阻物理降阻 剂是接地工程广泛接受的材料，属于材料学中的不定性复合材料，可以根据使用 环境形成不同形状的包裹体，所以使用范 围广，可以和接地环或接地体同 时运用，包裹接地环和接地体周 围，达到降低接地 电阻的作用并且，降阻剂有可扩散成分，可以改善周 边土壤的导电属性现在较先进的降阻剂都有一定的防腐能力，可以加方兴基业- 3 -长地网的使用寿命，其防腐原理一般来 说有几种：电化学防护，致密覆盖金属隔 绝空气、加入改善界面腐 蚀电位的外加 剂成分等方法物理降阻剂有超过二十年工程运用 历史，经过不断实践和改进，现在无论性能还是施工工 艺都已相当成熟FXD-NJ 长效降阻剂本产品采用现代材料科学的 优越材料一高分子化学物 质，施用前为液体，用塑料桶盛装，施用时加入凝固 剂聚合为乳白（略黄）色，具有较好的弹性的凝胶体。
本产品降阻效果 显著，持久性好，使用寿命在 15 年以上该降阻剂对接地极的腐 蚀甚微，既可降阻又能起到防 蚀剂的作用，为接地极防腐提供了新的途径和材料，由于其渗透性及流 动性好，产生树根效应，大大增加了接地极的等效直径长效降阻剂技术参数：电阻率 ≤0.1Ω.M比重 1.08PH 值≥7.0聚合后不溶于水，无毒无 环境污染2、 接地模 块非金属接地体在通信、广 电等部门广泛应用它是由导电能方兴基业- 4 -优越的非金属原料复合加工成型的，加工方法有 浇注法，浇注成型的产品结构松散、强度低、导电性能差，而且质量不稳定，一些小型厂家少量生 产使用这样的办法；机械压摸法，是使用设备在几到十几吨的压力下成型的，不 仅尺寸精度 较高、外观较好，更重要的是材料 结构致密、电学性能好、抗大电流冲击能力强，质量也相当 稳定，但是生产成本较高，批量生产多采用选型时，尽量采用后者，特别是接地体有大电流或大冲 击电流的要求（如电力工作地、防雷接地）时，不易采用浇注成型的非金属接地体非金属接地体是不受腐 蚀的接地体，其稳定性、环境适应性、使用寿命都是 现有接地材料中最好的，不需要定期改造和 维护非金属接地体施工需要地网面 积比传统接地面积小很多，但是，在不同地 质情况下，也许要保证足够够地接的面 积才可以达到良好的效果。
FXD-MK 型产品水平电阻率 <5Ω·m，1) 耐受 8/20μs 1KA 冲击电流和耐受 10A 工频电流后，电阻值不增加反而减少也无 变硬、发脆、爆裂等现象2) 在常规试中，当土壤电阻率为 100Ω.m 时，单个模块方兴基业- 5 -的接地电阻可为 4Ω3) 非金属材料 对金属表面的腐 蚀 0.03mm/年,因而寿命可超过 20 年4) 能适应与我国南方和北方、平原和高山的气候 环境；在一般土壤 电阻率和高土壤 电阻率地区，均能 获得较好的接地效果，而后者更为显著降低接地 电阻作用1）、低电阻接地模 块采用某种无机 盐作为电解质，当其埋在土壤中，在其周围遇水形成 电解溶液后 产生活性 电离分子，一部分被吸收在土壤表面，一部分游离于溶液中，使土壤 层的导电性增强，电阻率下降由于接地体的接地 电阻主要受控于 经土壤电阻率作用的路径 电阻，这就决定了它 对接地电阻影响的主 导地位2）、低电阻接地模 块中含有吸湿、保湿材料，能将土壤中水分聚集在接地体周 围，使其经常处于潮湿状 态，从而增大了土壤的介 电常数土壤和水分的介 电常数都大于 1，其变化范围一般不超 过一个数量级，相对于电阻率的变化要小的多，这就决定了它 对接地电阻影响的次要地位。
水的介 电常数为 81，土壤的介电常数为 4-15,一般取 9 作方兴基业- 6 -为计算值，有随含水量增大而增大的 规律3）、低电阻接地模 块与土壤层间的接触 电阻比金属接地体与土壤层间的接触 电阻小从物理意义上可知：低电阻接地模 块与土壤 层在成分上具有 亲缘关系，它们之间凝聚、结合较好，接触阻力小从地电扩散电场原理可知，当两种不同的岩石、土壤相互接触 时，在其界面上带电粒子互相 扩散，形成双电层，产生电位差耐腐蚀作用低电阻接地模 块的金属极芯 处于带电离子的介 质或土壤中，产生腐蚀是不可避免的，但可以通 过材料配方或在极芯增加 镀锌层 ，把腐蚀控制在一定限度内模 块材料对金属极芯的腐 蚀是由于电化学腐蚀微电池作用 产生的电位差所致金属极芯的 电极电位较负，成为阳极遭受腐蚀，模块体的电极电位较正，成为阴极不遭受腐 蚀模块的配料含有天然石墨，它是碳的同素异构体，其晶体 结构属六方晶系，具有良好的化学 稳定性，在电解溶液中不会形成碳离子，碳原子亦不会自 动进入溶液石墨在还原酸、中等浓度的氧化酸中均很稳定，能耐多种盐类溶液和有机 质的腐蚀，是一种良好的耐腐 蚀剂此外，还配有强碱-弱酸性盐类，溶于水显示碱性，能与钢材极芯作用生成 难溶的防腐 产物，并抑制其防腐速度，在作 镀锌保护，则会方兴基业- 7 -明显增强耐腐蚀性。
总之，低电阻接地模 块的工作原理可概括 为：它利用自身的特点，使其周围附近的土壤 电阻率降低，介电常数增大，层间接触电阻减小，耐腐蚀性增强因而能获得较小的接地 电阻和较长的使用寿命三、设计依据1、《建筑物防雷设计规范》（GB50057-94）2000 年版2、《通信局（站）电雷过电压 保护工程设计规范》（YD/T5098-2001 ）3、《雷电电磁脉冲的防 护（国防电工）》IEC1312（-3）4、《移动通信基站防雷与接地 设计规范》（YD5068-98）5、《通信工程电源系统防雷技术规定》（YD5078-98 ）6、《电子设备雷击保护准则》（GB7450-83）7、《建筑物电子信息系 统防雷技术规范》（GB50343-2004）四、接地网络根据贵处提供的情况，要求工作机房做接地，要求接地 电阻小于0.5 欧姆到现场测 量土壤 电阻率 400 m，地下为原河床，土质为鹅卵石，在工作楼有一 块长 13 米，宽 12 米的面积可供施工（见图纸），具体施工 办法如下：方兴基业- 8 -1、地网设计由于可供施工的面 积有限，只单独使用接地模 块，则需要很大的施工面积，所以在此处施工采用垂直接地极和接地模 块相结合并浇注降阻剂的方式解决。
垂直接地极材料 选型：TTR-J 穿透型接地极，结构尺寸 ：5 米长 ；模 块选型：FXD-MK-1 ，结 构尺寸：50mm× 400mm×600mm；降阻剂选型：FXD-NJ １、垂直接地极的阻值单根2.5米垂直接地极的估算 值：R 0.33 0.33 400 132采用5米的接地极，接地电阻可达到 70欧姆以下，在此基础上浇注降阻剂，降阻剂的降阻率按 80%计算，接地电阻可达到 14欧姆每块模块接地电阻的估算 值：R0.20.240080在此基础上浇注降阻剂，降阻剂的降阻率按 80%计算，接地电阻可达到 16欧姆单根垂直接地极与接地模 块并联：R垂 R水R 7.4R垂 R水由于施工面 积较小，接地极的接地电阻并不能被完全利用，接地极并联会产生集合效 应，其接地电阻并不能完全按照并 联电阻公式计方兴基业- 9 -算，其利用系数取 85%，接地电阻需要做到 0.5欧姆，根据公式：0.57.4n 85%n 19组那么需要 19组接地极与接地模 块并联２、水平接地极的阻值接地极与接地模 块之间的间隔至少为3米，这样则需要水平接地体 100米水平接地体 长度达到 50米时，其接地电阻估算值为：R 0.16 0.16 400 64而此处需要水平接地体 96，相当于将两个64欧姆的接地装置并 联，接地电阻为：32欧姆。
在此基础上浇注降阻剂，降阻剂的降阻率按 70计算，接地电阻可达到 9.6欧姆垂直接地极与接地模 块的连接采用水平接地体，此 时接地装置的接地电阻就是水平接地体与垂直接地装置的并 联电阻，其接地电阻为：R垂R水RR垂 R水满足设计要求0.59.6R0.470.59.6五、地网建设整体地网的沟 长为 100米，挖沟沟深2.5米，在沟内每隔 6米打入垂直接地极，垂直接地极之 间埋设低电阻接地模 块，采用4×40的镀锌扁方兴基业-10-铁与接地极 连接成一个接地网 络，并浇注降阻剂，每根垂直接地极浇注降阻剂75公斤，接地模块浇注25公斤，水平接地体（即镀锌扁铁）每米浇注降阻剂12.5公斤；所有连接用焊接方式，焊接长度不少于 10cm，并做除渣防腐 处理在地网引入机房的接地 线要与高压电缆在工作楼 处平行敷设间隔2米左右，长度约20米此处的高压电缆对 信号接地装置 产生电磁干扰，影响设备正常工作，应对电磁干扰源进行相应的屏蔽措施，使电磁波无法侵入信号接地装置根据贵部提供的 资料，高压电缆凯 装层两端已经接地，根据《建筑物防雷设计规范》(GB50057-94)：为减少电磁干扰的感应效应，应采取屏蔽措施，当采用屏蔽 电缆时其屏蔽层应至少在两端接地，屏蔽 层仅一端接地和另一端 悬浮时，只能防止静电感应而防不了磁 场变化所产生的电磁感应。
此处的高压电缆已经做好了两端接地，符合 规范要求从电磁干扰的角度考 虑可以将信号接地装置与高 压电缆平行敷设，为防止高压电缆漏电或其他原因的破坏 对信号接地 产生影响，信号接地装置与高压电缆水平间隔2米，深埋2米处理六、工程预算序 单 数 单名称 型号 小计（元）号 位 量 价方兴基业-11-接地1极接地2模块镀锌3扁铁降阻4剂材料A合计B 运费设计C费辅 料FXD-根16612540J90FXD-块16812920MK904× 4017700米00FXD-吨3.5018750NJ750044910A× 3%1347A× 5%2245DA× 2%898费机械EA× 10%4491费施工FA× 30%13473费G税费(A+B+C+D+E+F)× 6%4041方兴基业-12-工程H A+B+C+D+E+F+G 71405总计北京方 兴基业电讯技术有限公司方兴基业-13-。
