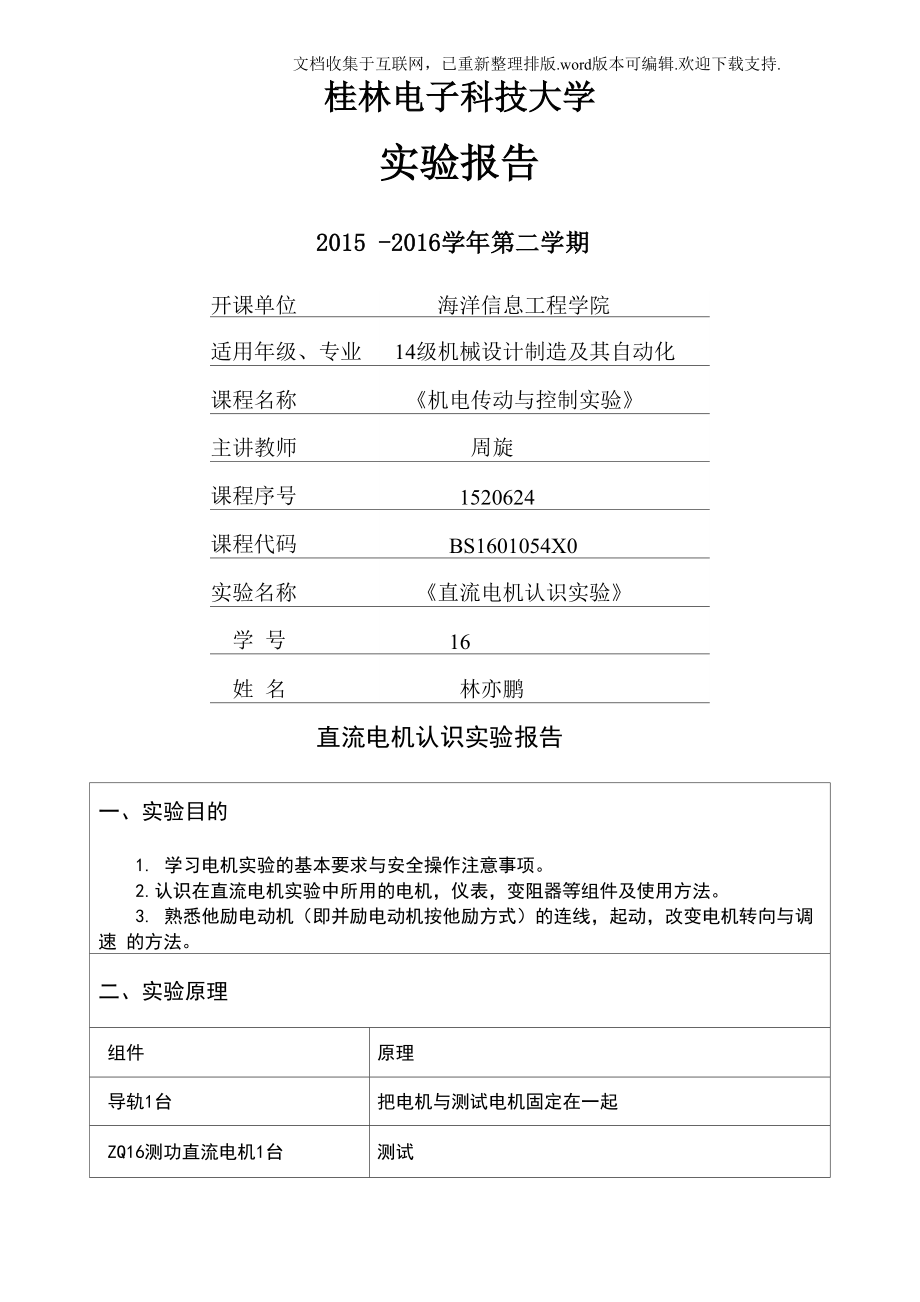

文档收集于互联网，已重新整理排版.word版本可编辑.欢迎下载支持.桂林电子科技大学实验报告2015 -2016学年第二学期开课单位海洋信息工程学院适用年级、专业14级机械设计制造及其自动化课程名称《机电传动与控制实验》主讲教师周旋课程序号1520624课程代码BS1601054X0实验名称《直流电机认识实验》学 号16姓 名林亦鹏直流电机认识实验报告一、实验目的1. 学习电机实验的基本要求与安全操作注意事项2. 认识在直流电机实验中所用的电机，仪表，变阻器等组件及使用方法3. 熟悉他励电动机（即并励电动机按他励方式）的连线，起动，改变电机转向与调速 的方法二、实验原理组件原理导轨1台把电机与测试电机固定在一起ZQ16测功直流电机1台测试ZVA-1型直流组合表2只测试电流和电压ZQ16测功机1件测试刀开关及按钮模块1件使电源与电路接通电源控制单元1件提供合适的电源ZQ17直流复励电机1台测试对象三、实验方法1. 由实验指导人员讲解电机实验的基本要求，安全操作和注意事项2. 用伏安法测电枢的直流电阻1) 电阻R用三相可调电阻器模块上的1800Q和180Q串联共1980Q阻值并调至最 大A表选用ZVA-1型直流组合表，量程选用1A档。
开关S选用刀开关及按钮模块上的1 只刀开关，M用ZQ17直流复励电机2) 经检查无误后接通电枢电源，并调至220V调节R使电枢电流达到0.2A (如果 电流太大，可能由于剩磁的作用使电机旋转，测量无法进行；如果此时电流太小，可能由 于接触电阻产生较大的误差)，迅速测取电机电枢两端电压U和电流I将电机分别旋转三 分之一和三分之二周，同样测取U、1三组数据列表3) 增大R使电流分别达到0.15A和0.1A，用同样方法测取六组数据列表4.取三次测量的平均值作为实际冷态电阻值注意事项：1. 直流他励电动机起动时，须将励磁回路的电阻Rf1调至最小，先接通励磁电源，使 用励磁电流最大，同时必须将电枢串联起动电阻R1调至最大，然后方可接通电枢电源 使电动机正常起动起动后，将起动电阻R1调至零，使电机正常工作2. 直流他励电动机停机时，必须先切断电枢电源，然后断开励磁电源同时必须将电 枢串联的起动电阻R1调回到最大值，励磁回路串联的电阻Rf1调回到最小值给下次起 动作好准备3.测量前注意仪表的量程、极性及其接法，是否符合要求四、实验数据结果数据表：序号U(V)I(VR(平均)(Q)Ra(Q)Raref(Q)13.40.1Ra11=34 Ra1=32.3332.3337.823.20.1Ra12=323.10.15Ra13=3124.50.15Ra21=30Ra2=324.90.15Ra22=32.675.00.15Ra23=33.3336.60.2Ra31=33Ra3=32.66.70.2Ra32=33.56.30.2Ra33=31.5心得体会：经过本次实验使我受益良多，虽然曾经学过这方面的知识，但是几年不用有些淡忘了， 而且在实际操作的时候，老师讲得很详细，以前接电路的时候只要实现功能就可以了，但 是在大学却不一样，不单单是接好电路，而且还要多次测量并记录下数据，然后分析计算， 这次实验不仅仅加深了实际操作能力，跟重要的是让我有了一个测试、记录、分析数据的 认识。
五、分析与讨论(1) 电动机起动时，起动电阻R和磁场调节电阻Rf1应调到什么位置?为什么？答：起动时，起动电阻应调到较大位置，这样，起动电流较小；而磁场调节电阻应当调到较小，这样激磁电流较大，产生的转矩较大，利于起动.(2) 在电动机轻载及额定负载时，增大电枢回路的调节电阻，电机的转速如彳可变化？增大 励磁回路的调节电阻，转速又如何变化？答：增大电枢回路电阻，转速下降低；增大励磁回路电阻，转速会上升3) 用什么方法可以改变直流电动机的转向？答：改变直流电机的转向，只需改变电枢回路或者励磁回路的电流方向即可，只能改变一 个回路的电流方向，如果两个电流方向都改变了，那么电机转向不变4) 为什么要求直流他励电动机磁场回路的接线要牢靠？起动时电枢回路必须串联起动变 阻器？答：假如他励电机磁场回路接线不牢，假如断路的话，电机会出现“飞车”的情况，会损害电机或者造成人员伤亡他励电机启动时电流很大，不仅影响电网，而且可能烧蚀换器, 串联起动变阻器是为了 “限流”，防止电流太大六、小组表现评价（必填）我在第三个小组，我们组有6个成员，在实际操作当中，组里的每一个成员都非常积极 地去摸索，发现问题，解决问题，实验课并不是比一下谁的动手能力快，我觉得应该是让 每一位组员得到锻炼，在接线当中，我一般是做接线指导和开机测量，由两个组员接线， 两个组员检查，一个做测量数据记录，我觉得我们组在每一项都配合得很好，主要是大家 都学到了东西，认识了新的东西，希望在以后的实验课中一样表现出色和爱问问题。
