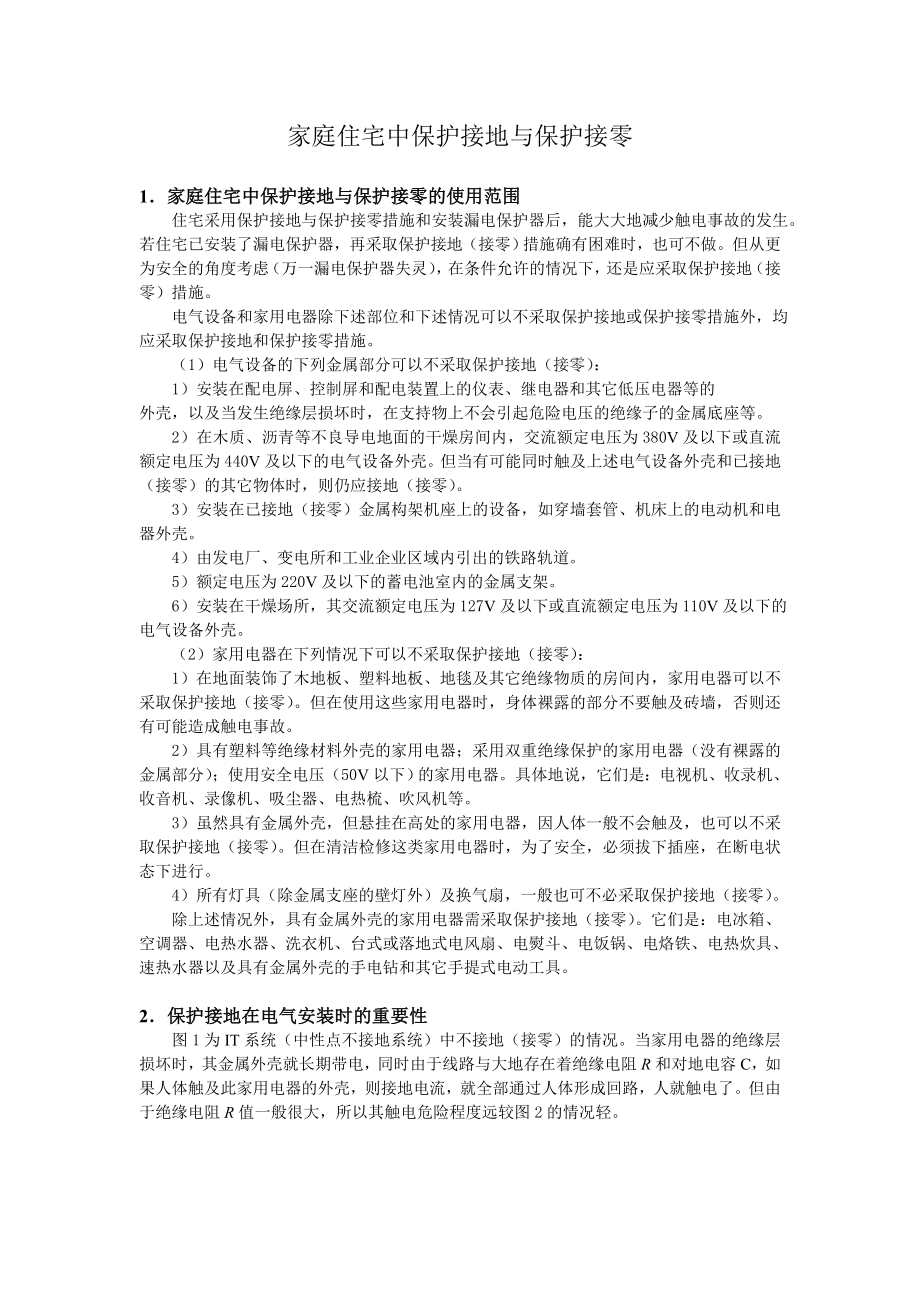

家庭住宅中保护接地与保护接零1．家庭住宅中保护接地与保护接零的使用范围 住宅采用保护接地与保护接零措施和安装漏电保护器后，能大大地减少触电事故的发生若住宅已安装了漏电保护器，再采取保护接地（接零）措施确有困难时，也可不做但从更为安全的角度考虑（万一漏电保护器失灵），在条件允许的情况下，还是应采取保护接地（接零）措施 电气设备和家用电器除下述部位和下述情况可以不采取保护接地或保护接零措施外，均应采取保护接地和保护接零措施 （1）电气设备的下列金属部分可以不采取保护接地（接零）： 1）安装在配电屏、控制屏和配电装置上的仪表、继电器和其它低压电器等的外壳，以及当发生绝缘层损坏时，在支持物上不会引起危险电压的绝缘子的金属底座等 2）在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备外壳但当有可能同时触及上述电气设备外壳和已接地（接零）的其它物体时，则仍应接地（接零） 3）安装在已接地（接零）金属构架机座上的设备，如穿墙套管、机床上的电动机和电器外壳 4）由发电厂、变电所和工业企业区域内引出的铁路轨道。
5）额定电压为220V及以下的蓄电池室内的金属支架 6）安装在干燥场所，其交流额定电压为127V及以下或直流额定电压为110V及以下的电气设备外壳 （2）家用电器在下列情况下可以不采取保护接地（接零）： 1）在地面装饰了木地板、塑料地板、地毯及其它绝缘物质的房间内，家用电器可以不采取保护接地（接零）但在使用这些家用电器时，身体裸露的部分不要触及砖墙，否则还有可能造成触电事故 2）具有塑料等绝缘材料外壳的家用电器；采用双重绝缘保护的家用电器（没有裸露的金属部分）；使用安全电压（50V以下）的家用电器具体地说，它们是：电视机、收录机、收音机、录像机、吸尘器、电热梳、吹风机等 3）虽然具有金属外壳，但悬挂在高处的家用电器，因人体一般不会触及，也可以不采取保护接地（接零）但在清洁检修这类家用电器时，为了安全，必须拔下插座，在断电状态下进行 4）所有灯具（除金属支座的壁灯外）及换气扇，一般也可不必采取保护接地（接零） 除上述情况外，具有金属外壳的家用电器需采取保护接地（接零）它们是：电冰箱、空调器、电热水器、洗衣机、台式或落地式电风扇、电熨斗、电饭锅、电烙铁、电热炊具、速热水器以及具有金属外壳的手电钻和其它手提式电动工具。
2．保护接地在电气安装时的重要性 图1为IT系统（中性点不接地系统）中不接地（接零）的情况当家用电器的绝缘层损坏时，其金属外壳就长期带电，同时由于线路与大地存在着绝缘电阻R和对地电容C，如果人体触及此家用电器的外壳，则接地电流，就全部通过人体形成回路，人就触电了但由于绝缘电阻R值一般很大，所以其触电危险程度远较图2的情况轻图1 IT系统中不接地（接零）（危害较轻）图2 IT系统中不接地（接零）（危害严重） 图2为TT系统（中性点直接接地系统）中不接地（接零）的情况当家用电器的绝缘层损坏时，其金属外壳就长期带电，如果人体触及此家用电器的外壳，则接地电路I就经过人体和变压器的工作接地装置构成回路，其接地电流，IR的大小为：式中 ——额定相电压，220V； ——人体电阻（），800～1500； ——工作接地装置的电阻（），一般为4 将=1000，=4带入上式，得： 如此大的电流足以使人死亡 保护接地就是将在正常情况下不应带电的家用电器金属外壳与接地装置之间做良好的电气连接，以保护人体安全具体做法是，将需要采取保护接地的家用电器金属外壳和支架等用导线和埋设在地下的接地装置连接。
（1）图6-3所示为IT系统中设有保护接地的情况，图6-4为TT系统中设有保护接地的情况当家用电器的绝缘层损坏使外壳带电时，由于保护接地电阻与人的对地电阻并联，接地电流I将同时沿着接地体（通过电流，）和人体（通过电流，）两条通道流过流过每一条通道的电流值将与其电阻的大小成反比即：式中 、——分别为沿人体流过的电流和沿接地体流过的电流（A）； 、——分别为人体电阻和接地体电阻（） 由上式可见，愈小，则通过人体的电流也愈小，保护作用就愈大通常人体的电阻比接地装置的电阻大数百倍，所以流经人体的电流只有流经接地装置电流的数百分之一图3 IT系统中的保护接地 （2）对于图4的情况，人体和保护接地装置并联，一般≈=4，=1000若忽略导线及设备电阻的影响，则故障电流为 将==4、Ux=220V代入上式，其故障电流为 人体承受的电压一般与接地装置对地电压相等，即 而零线对地电压为 通过人体的电流IR为 显然，该电流要较图6-2所示情况的电流（220mA）小一半，即较图6-2所示的情况安全些但110mA的电流对人体来说还是十分危险的（安全电流应不大于30mA）。
若住宅总熔断器的额定电流不大于11A，则在上述27.5A故障电流下熔丝能迅速熔断，确保人身安全图4 TT系统中的保护接地。
