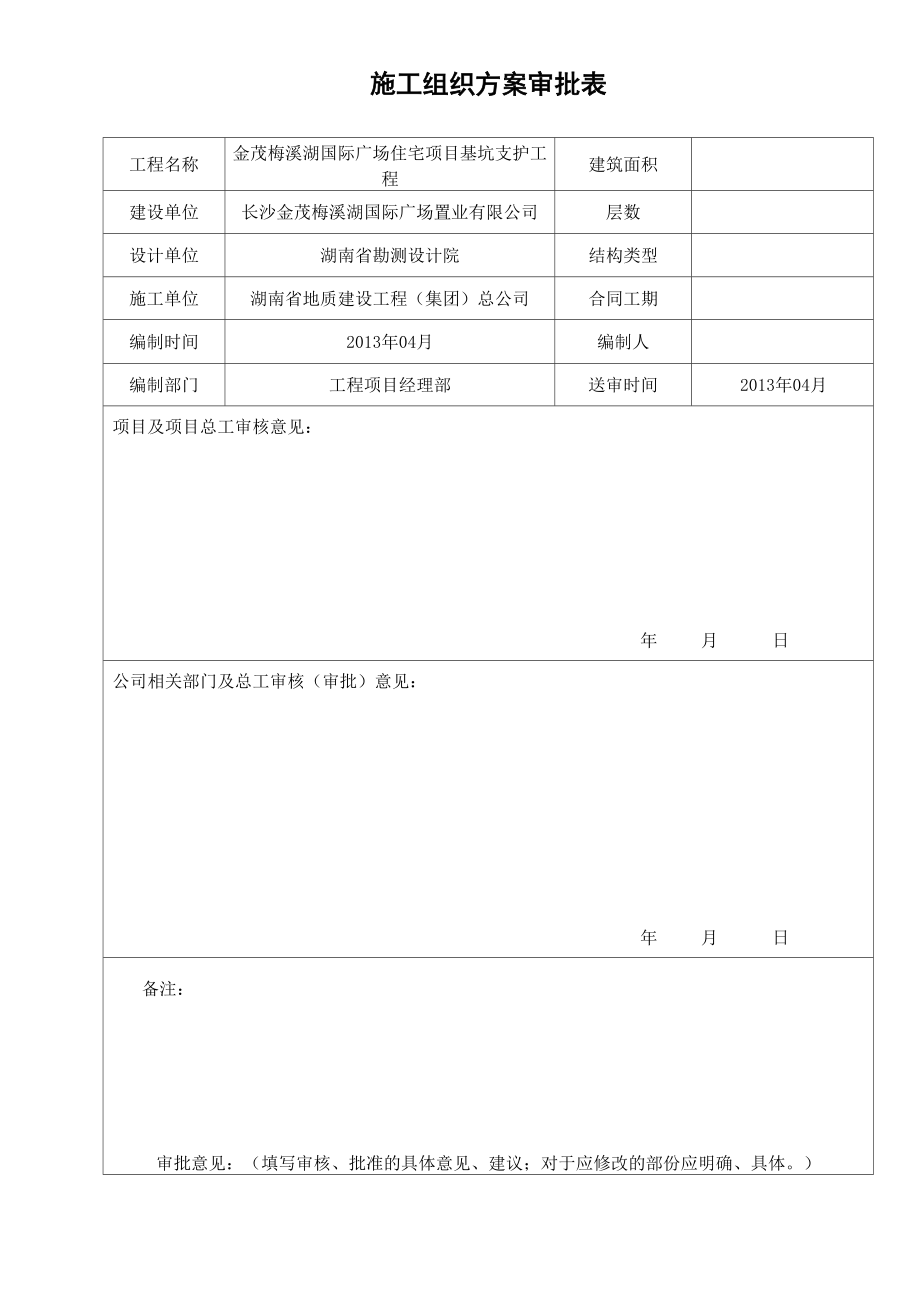

施工组织方案审批表工程名称金茂梅溪湖国际广场住宅项目基坑支护工 程建筑面积建设单位长沙金茂梅溪湖国际广场置业有限公司层数设计单位湖南省勘测设计院结构类型施工单位湖南省地质建设工程（集团）总公司合同工期编制时间2013年04月编制人编制部门工程项目经理部送审时间2013年04月项目及项目总工审核意见：年 月 日公司相关部门及总工审核（审批）意见：年 月 日备注：审批意见：（填写审核、批准的具体意见、建议；对于应修改的部份应明确、具体工程名称：金茂梅溪湖国际广场住宅项目基坑支护工程结构类型：结构层次：建筑面积：致：中航工程监理（湖南）有限公司我项目部根据施工合同和施工图设计的要求已完 住宅项目基坑支护工程止水帷幕施工方案的编制，并7成了金茂梅溪湖国际广场经公司技术部门组织审查批［理：\ （章）：年 月 日准，请予审查项目经项目部专业监理工程师审杳意见：专业监理工程师：年 月 日监理（建设）单位审核意见：监理单位项目总监理工程师 监理（建设）项目部（章）（建设单位项目技术负责人）：年 月 日湘质监统编施 2002 -10施工组织设计（方案）审批记录金茂梅溪湖国际广场住宅项目基坑支护工程止水帷幕施工方案编 制 人： 审核人： 湖南省地质建设工程（集团）总公司二 0 一三年五月四日一、工程概况拟建场地位拟建工程场地位于梅溪湖片区，北靠梅溪湖路、南 临环湖路、东侧为拟建 A6 路，西侧为拟建 A7 路。
场地原始地貌单 元属龙王港河冲积阶地，现已经过多次人工改造，现场地地形略有起 伏，北边略高于南边标高介于35.77〜40.79m之间设计基坑底标 高为：31.60m本工程采用三重管高压旋喷灌浆方法对基坑进行帷幕隔水①锚 管支护段：单排，帷幕轴线与坡顶开挖线距离为1.0 m旋喷桩桩心 间距为0.80m，拐角处适当加密，分序进行，连续喷射作业，旋喷桩 布置于开挖线外侧旋喷墙深度：粉质粘土层（或隔水层） 0.80m ②钢管桩支护段：孔心轴线与坡顶距离为2.30m ；旋喷桩桩心间距为 0.80m，拐角处适当加密，分序进行，连续喷射作业，旋喷桩布置于 开挖线外侧旋喷墙深度：粉质粘土层（或隔水层） 0.80m ③人 工挖孔桩支护段：采用桩间止水，旋喷桩桩心间距为0.60 m,分序进 行，连续喷射作业，旋喷桩桩中心点布置于相邻两根护壁桩之间向外 侧 30cm二、地质特性根据野外钻探揭露情况，场地内分布的地层主要有人工填土 层、第四系冲积层、第四系残积层，下伏基岩为元古界板溪群（Pt） 板岩，各地层野外特征按埋藏情况自上而下依次描述如下：人工填土（ Q4m 1）①：为素填土，褐黄、褐红等杂色，主要由 粘性土混强风化板岩组成，局部含少量中风化板岩块，硬杂质含量约 20%〜40%，堆填年限1〜2年左右，稍湿、松散状态，密实度不均匀。
层厚5.30〜12.90米第四系冲积层（Qal）粉质粘土②：褐黄、灰褐色，稍湿、可塑状态，局部含少量砂砾 石，无摇振反应，稍有光泽，中等干强度及中等韧性层厚 0.70〜 5.70m第四系残积层（Qel）粉质粘土③：褐黄、褐灰色，系板岩风化残积而成，原岩结构可 辨，局部含强风化块，呈可塑〜硬塑状态，无摇振反应，稍有光泽， 中等干强度及中等韧性层厚 0.70〜3.70m基岩：为元古界板溪群（Pt）板岩，青灰色，风化后呈褐黄、紫 红、灰、青灰等色，具典型的板状构造，主要组成矿物石英、绿泥石 和绢云母等多呈隐晶质-微晶质产出，且重结晶现象不明显，变余泥 质结构和显微层理构造较为清晰，微层理厚度变化极大，具有失水易 干裂、浸水易软化的特性按其风化程度不同分为强风化、中风化两 带，其野外特征分述如下：（1）强风化板岩④：褐黄色、青灰色，大部分矿物已风化变质, 节理裂隙极发育，岩芯极破碎，呈碎块状、砂状，少量短柱状，岩块 用手可折断，冲击钻进困难，回转钻进容易，局部夹中风化岩块岩 体极破碎、属极软岩，岩体基本质量等级为V类层厚0.70〜15.10m由于不均匀风化作用，该层中局部分布有软弱夹层全风化板岩④ -1：褐灰、青灰色，大部分矿物已风化变质，节理裂隙极发育，不均 匀夹少量的强风化岩块，岩芯呈土柱状，岩块用手易折断。
场地内局 部分布，层顶底埋藏深度14.80〜17.30m,相当于标高21.98〜19.48m, 视厚度 2.50m2）中风化板岩⑤：褐灰、青灰色，部分矿物已风化变质，节 理裂隙稍发育，岩芯呈短柱状、柱状夹碎块状，岩块用手难折断，合 金钻进速度慢岩体较完整、局部较破碎，多属软岩，岩体基本质量 等级为W类揭露厚度4.90~25.30m,层厚不详四、施工主要技术参数高压水压强： 35~38Mpa， 排量： 70~75L/min空压机压强： 0.60~0.80MPa, 排量： 1.4~2.0m3/min水泥浆液压强： 0.50~0.70MPa, 排量： 70~85L/min比重： 1.60~1.65灌浆旋转速度：9〜llrpm,提升速度：6~8cm/min高压旋喷形成的防渗墙底部深入粉质粘土层（或隔水层） 0.80m五、旋喷桩工作原理 高压旋喷桩是利用工程钻机钻孔至要求深度后（或引孔旋喷一体 机），利用三重注浆管以一定的压力把浆液喷射出去，高压射流冲击 切割土体，使一定范围内的土体结构破坏，浆液与土体搅拌混合固化， 随着注浆管的旋转和提升而形成圆柱形桩体，凝固后便在土体中形成 圆柱形状、有一定强度、相邻桩体相互咬合成一体的固结体，该工艺 起到止水与土体加固的作用。
六、施工工艺启动奄匝机送凤I 启动高低泵送木 X测暈戴続毎位1L ■-!插入閒喷薈1移钻4舰與赵i啖券数冉喷作业孔内保持满荥引孔、旋喷独立机流程图舟喷作业册秦離喷酸数I fflii引孔旋喷一体机流程图6.1.桩孔测量定位(1) 依据规划红线图，总平面图及桩位布置图等资料，测量放出 控制点轴线，请业主及监理复测验收2) 在不受施工影响的地方设置若干个永久性控制点及方向线, 根据总平面布置图及桩位布置图建立测量控制网3) 用经纬仪及水准仪测量定位，并经二次检测确认无误后方可 确定旋喷孔位，并在孔位之上做上明显和稳定的标记6.2.钻孔施工钻进成孔：先采用工程钻机引孔钻孔直径和深度：钻孔时，其引孔口径为①110mm，终孔深度为 设计要求深度以下 500mm引孔钻进时，原则上采用清水钻进，若出现垮孔，采用优质膨润 土作为制浆用主要材料，新制泥浆配合比拟为：水750L,粘土 650kg, 碳酸钠6〜8kg施工时，分别建立泥浆系统与高喷水泥浆系统，防 止串浆、混浆引孔旋喷一体机钻进参数同工程地质钻机 6.3.水泥浆液制备(1) 浆液和水泥材料：高喷灌浆采用 P.032.5 普通硅酸盐水泥， 浆液水灰比为0.8 : 1，采用高速搅拌机搅拌，纯拌合时间不少于1 min，且应连续制浆。
2) 浆液搅拌及浆液质量控制：选用ZJ-400型高速搅拌机，进 行浆液搅拌，由送浆工对浆液浓度、密度、温度和时间等进行检测和 记录，据此控制浆液质量6.4.高压旋喷灌浆施工( 1)地面试喷：钻孔验收、就位并对准孔口后，为了直观检查 高压系统的完好性以及是否能够满足使用要求，首先应进行地面试 喷2)开喷：喷管至指定深度后，拌制水泥浆液，即可供浆、供 风、供水开喷待各压力参数和流量参数均达到要求，且孔口已返出 浆液时，即可按既定的提升速度进行喷射灌浆3) 高喷灌浆保持全孔连续一次作业，作业中因拆卸喷射管而停 顿后，重复高喷灌浆长度不小于0.3m4) 在高喷灌浆过程中，出现压力突降或骤增、孔口回浆浓度 和回浆量异常，甚至不返浆等情况时，查明原因后即使处理5) 当孔内出现严重漏浆，拟采取以下措施进行处理：A. 降低喷射管提升速度或停止提升；B. 降低喷水压力、流量进行原地灌浆；C. 喷射水流中掺加速凝剂；D. 加大浆液密度或灌浆水泥砂浆、水泥粘土浆；E. 向孔内冲填砂、土等堵漏材料6) 在高喷灌浆过程中，水泥用量根据现场土层情况确定，确 保 350〜400kg/m7) 供浆正常情况下，孔口回浆密度变小、不能满足设计要求 时，拟采取加大进浆密度或进浆量的措施予以处理。
8) 装、卸喷射管时，采取措施密封、加快装卸动作以防止喷 嘴堵塞9) 高喷灌浆结束后，充分利用孔口回浆或水泥浆液对已完成 孔进行及时回灌，直至浆液面不下降为止10) 施工中如实记录高压旋喷灌浆的各项参数、浆液材料用量、 异常情况及处理等七、质量保证措施(1) 设备安装平稳对正，开孔前须严格检查桩位和开孔角度2) 保持引孔泥浆性能，孔壁完整，不坍孔，确保高喷管顺利下 至孔底3) 高喷管下井前需在井口试验检查，防止喷嘴堵塞4) 高喷管下至距孔底0.5m时，应先启动浆泵送浆，同时旋转下 放，下至于孔底(开喷深度)后，再启动高压泵和空压机，各项参数 达到要求后方可提升，提升速度控制在6~8cm/min5) 高压旋喷作业时各压力参数如下：三重管：浆压：0.5~3 MPa水压：35~38 MPa气压：0.6~0.8 Mpa(6) 浆液配制必须严格按照配比均匀上料，经常检查测定浆液比 重，并做好记录7) 高喷作业中，必须注意观察水、气、浆压力和流量达到设计 要求，发现异常，要立即停止提升，查明原因，及时处理8) 分节拆卸高喷管时，动作要快，尽量缩短停机时间9) 因故停机(卸管或处理故障)时，需将近高喷管下放至超过 原高喷深度0.1〜0.5 m处，重新开机作业，以避免回灌体出现新层。
10) 遇到较硬地层时应降低提升速度，高喷参数达不到要求孔段 应进行复喷11) 采用两序施工(间隔一个)防止串孔12) 为确保回灌体强度，冒浆不得回收和利用13) 遇漏水孔段，应停止提升，继续注浆，冒浆后再提升；漏失 严重时应采取堵漏措施，并做好记录14) 高喷作业时，各岗位要明确分工，统一指挥，协调一致15) 高喷结束后，要立即清洗管路设施16) 各种记录资料及时整理上报17) 质量控制序号检查项目单位规定或容许偏差检查方法1孔平面位置cm±10用经纬仪量测或钢尺量2钻杆倾斜度%<1.5用角度仪检查3深度m不小于设计现场测量检查八、施工注意事项钻机就位后，应进行水平和垂直校正，钻孔位置与设计位置偏差不大于10cm，垂直度偏差不大于1.5%以保证桩垂直度正确在旋喷过程中往往有一定数量的土粒随着一部分浆液沿注浆管 壁冒出地面，如冒浆量小于注浆量 ，可视为正常现象，超过者或出 现不冒浆时，应查明原因，采取相应的措施通常冒浆量过大是有效 喷射范围与注浆量不适应所致，可采取提高喷射压力，适当缩小喷嘴 孔径，加快提升和旋喷速度等措施，来减小冒浆量；不冒浆大多是 地层中有较大空隙所致，可采取在浆液中掺加适量的速凝剂，缩短固 结时间或增大注浆。
九、安全措施施工时，对高压泥浆泵要全面检查和清洗干净，防止泵体的残渣 和铁屑存在；各密封圈应完整无泄漏，安全阀中的安全销要进行试压 检验，确保能在额定最高压力时断销卸压；压力表应定期检查，保证 正常使用，一旦发生故障，要停泵停机排除故障高压胶管不能超过压力范围使用，使用时屈弯应不小于规定的弯 曲半径，防止高压管爆裂伤人高压喷射旋喷注浆是在高压下进行，高压射流的破坏力较强，浆 液应过滤，使颗粒不大于喷嘴直径；高压泵必须有安全装置，当超过 允许泵压后，应能自动停止工作；因故需较长时间中断施喷时，应及 时地用清水冲洗输送浆液系统，以防硬化剂沉淀本工程旋喷桩约9000m,投入3套设备，帷幕作业人数25人，计划作业时间为25天劳动力计划见下表：劳动力计划表工种级别按工程施工阶段投入劳动力情况0-4天5-8天9-12 天13-16 天17-20 天21-25天旋喷桩技工101515151515机电技工233333普工677777具体施工过程中根据施工情况增减人员十、设备、材料及人工安排10. 1机械设备本工程拟投入的主要施工机械设备见下表：一序号设备名称规格型号产地计划 数量制造年份额定 功率备注1旋喷钻机XJ-100湖北3台200930KW自有2高压水泵XPB-90D湖南3台201290KW自有3泥浆泵BW-150湖南3台20125.5KW自有4浆液搅拌机JDY-350湖南3台20105.5KW自有5咼压喷管TY-301广州3台2012自有6空压机VY-12/7-B江苏3台201235KW自有10. 2主要仪器设备表类别型号产地数量备注全站仪SET2C/2B日本1台自有经纬仪J2北京1台自有精密水准仪DJS3-1北京1台自有10.3材料 施工用材料必须有出厂合格证，按照要求进行送检，严格保证进 场材料的质量，本工程拟进场主要材料计划如下表：主要材料计划表序号材料名称规格用量单位主要用途1水泥P.O32.5约 3300吨高喷注浆等十一、工期及确保工期的保证措施11.1施工总工期本工程施工总工期为25个有效工作日。
为确保工程能够按照合同工期保质保量的完成，我们制定工期的 技术保证措施和组织措施，对各阶段施工制定工期目标，将总工期目 标分解到各个环节中，保证总工期的实现在本工程的施工中，保证合理组织和流水施工是完成本工程的关键，采用分阶段控制工期的方法来控制总工期的实现施工中加强各工序间的衔接，安排作业时间及进度，提前做好施 工准备，合理组织人力、物力等各种资源，使各阶段的施工进度计划 得以实现，从而保证工程总工期在合理安排承包范围内的施工进度外，对合同内与其他单位相互 配合也排出控制工期，以保证整个工程施工的整体协调性11. 2施工进度计划根据合同要求，结合以往丰富的施工经验，在工程施工过程中， 编制详细的进度控制网络，协调组织施工，合理配置资源，提高施工 的连续性和严密性，确保工程总工期目标和质量目标的实现11.3确保工期的保证措施建立强有力的项目经理部，配足项目管理人员，形成责任到位、 指挥有序、雷厉风行、精干高效的管理机构，确保项目按预定安排推 进实行项目经理班子成员现场24小时值班制度，果断决策、及时 协调、切实解决生产中遇到的各种问题，保证施工的正常、有序进行。
