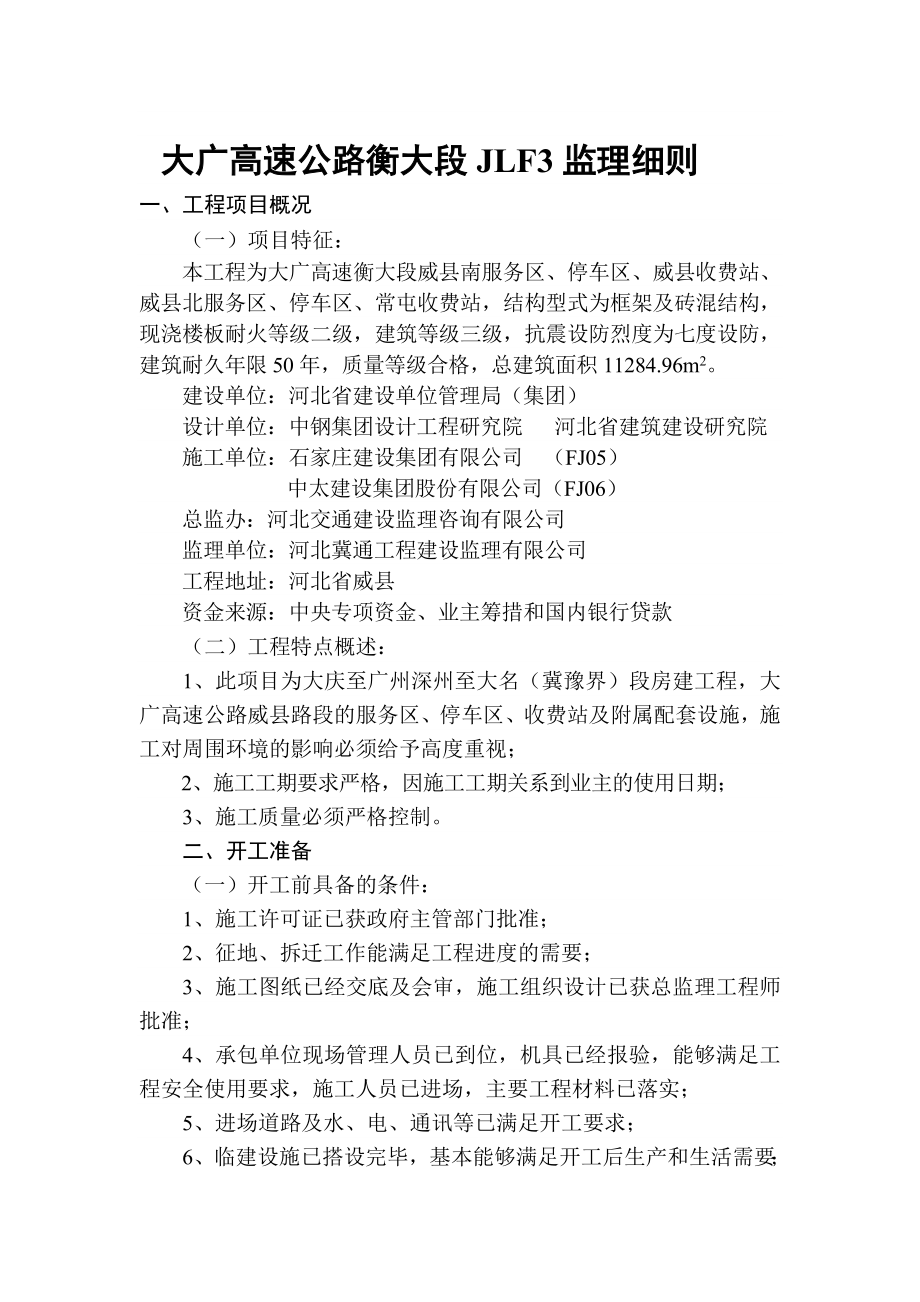

建设单位：河北省建设单位管理局（集团）设计单位：中钢集团设计工程研究院 河北省建筑建设研究院施工单位：石家庄建设集团有限公司 （FJ05） 中太建设集团股份有限公司（FJ06）总监办：河北交通建设监理咨询有限公司监理单位：河北冀通工程建设监理有限公司工程地址：河北省威县资金来源：中央专项资金、业主筹措和国内银行贷款（二）工程特点概述：1、此项目为大庆至广州深州至大名（冀豫界）段房建工程，大广高速公路威县路段的服务区、停车区、收费站及附属配套设施，施工对周围环境的影响必须给予高度重视；2、施工工期要求严格，因施工工期关系到业主的使用日期；3、施工质量必须严格控制二、开工准备（一）开工前具备的条件：1、施工许可证已获政府主管部门批准；2、征地、拆迁工作能满足工程进度的需要；3、施工图纸已经交底及会审，施工组织设计已获总监理工程师批准；4、承包单位现场管理人员已到位，机具已经报验，能够满足工程安全使用要求，施工人员已进场，主要工程材料已落实；5、进场道路及水、电、通讯等已满足开工要求；6、临建设施已搭设完毕，基本能够满足开工后生产和生活需要；7、建筑红线、坐标和水准点已经规划部门审批及设置；8、文明施工、安全施工、争创文明工地措施已制定和实施。
二）图纸会审交底：1、在设计交底前，驻地办监理工程师应组织监理人员熟悉设计文件，并对图纸存在的问题通过建设单位向设计单位提出书面意见和建议；2、项目监理人员参加由建设单位组织的设计技术交底会，驻地办监理工程师应对设计技术交底会议纪要进行签认三）施工组织设计审查1、工程项目开工前，驻地办监理工程师应组织专业监理工程师审查承包单位报送的施工组织设计（方案），提出审查意见，并经驻地办及总监办监理工程师审核同意后报建设单位2、审查要点（1）根据特定的工程对象，编制设计（方案），内容真实具体，有针对性，措施切实可行2）单位工程施工进度计划应符合施工合同进度目标约定的要求，其内容应包括：编制说明、分项、分部工程开、完工日期，资源需用量及供应平衡表，风险分析及控制措施3）质量控制计划，应体现从工序、分项工程、分部工程到单位工程的过程控制，应成为对外质量保证和对内质量控制的依据，其内容应包括：质量目标、组织机构、必要的质量控制手段，确定关键工序和特殊过程及作业指导书，机械设备、计量器具，工序等质量控制手段和措施4）安全保证计划：根据项目施工安全目标的要求，配置必要的资源，确保施工安全，保证目标实现其内容应包括：控制目标、组织机构、规章制度、资源配置、安全措施、检查奖惩。
对特殊作业、高空作业、脚手架作业，临电使用等应制定单项安全技术方案和措施5）项目现场文明施工管理：应做到文明施工、安全有序、整洁卫生、不扰民、不损害公众利益，应编制具体管理措施其内容应包括：工程概况牌，安全纪律牌，防火须知牌，安全无重大事故计时牌，安全生产、文明施工牌，施工总平面图，项目框架组织结构及全部人员名单图等四）定位放线1、根据图纸要求和现场实际进行定位放线整个工程进行放线闭合，必须准确无误；2、检查承包单位专职测量人员的岗位证书及测量设备检定证书；3、复核定位放线、高程测量成果及保护措施施工单位填报测量纪录，经复核无误后上报总监办审核，复测合格，方可开工五）第一次工地会议1、项目开工前，驻地办监理人员应参加由建设单位主持召开的第一次工地会议；2、驻地办监理工程师对施工准备情况提出意见和要求，介绍监理规划的主要内容，由总监办召开确定各方在施工过程中参加工地例会的主要人员、例会周期、地点及主要议题；三、土方工程 作业条件：1、工程前期开工报批手续已办理完毕，图纸技术交底会审已经进行；施工方案已经报送驻地办及总监办审核并批准；2、施工现场已实现三通一平，具备开工条件；3、已将施工区域内的地上地下管线和障碍物处理完毕；4、建筑物的定位控制线（桩），标准水平桩及基槽的灰线尺寸，必须经检验合格；5、工地设立明显标志，临水临电等安全措施已到位落实，雨（冬）季施工措施已就绪；积水坑、排水沟已准备就绪；6、夜间施工要有足够的照明设施；工艺流程：确定开挖顺序→分段分层平均下挖→人工修边、请底。
应控制的质量问题：1、基底严禁超挖：机械挖槽应留出30cm余量，人工清槽如个别地方超挖时，其处理方法应征得设计和勘察的同意2、基底未保护：应尽量减少对基土的挠动，如遇基础不能及时施工时，可在基底标高以上留30cm土层不挖，待做基础时再挖3、施工顺序不合理：宜先从低地处开挖，分层分段依次进行，形成坡度，以利排水4、开挖尺寸不足，边坡过陡；要考虑冬、雨季施工特点，预先采取措施；质量监理纪录：1、工程地质勘察报告；2、工程定位测量纪录；四、基坑钎探 作业条件：1、基土已挖至槽底设计标高，表面应平整，轴线基槽宽、长等均符合图纸要求2、按图纸和规范布点夜间施工应有足够的照明工艺流程：放钎点线→就位打钎、纪录锤击数→拔钎、检查孔深 →灌砂应控制的质量问题：1、钎探工具要规范：钢钎直径ф22~25mm，钎头呈60º、钎长1.8~2.1m、锤重8~10磅，锤举高度50~70cm，自由落体，不得用力；2、纪录真实，不得作假：钎杆每打入30cm时，纪录一次锤击数3、纪录和平面布置图的探孔：应及时对照，发现错误及时修改或补打；4、在纪录表上用色铅笔或符号将不同的钎孔（锤击数的大小）分开5、在钎孔平面布置图上，注明过硬或过软的孔位的位置，把枯井或坟墓等尺寸画上，以便勘察、设计人员验槽时分析处理。
6、监理复核：选取若干探点进行复核，对照钎探纪录，如果差距较大，向四周扩大复核范围，直到相符为止质量监理纪录：钎探纪录五、地基处理业主已委托，采用3：7灰土夯实进行处理其它为级配沙石处理六、验槽请勘察、设计、总监办、驻地办、质检、建设单位一同参加，查验资料，现场勘验，签字认证1、观察项目和内容：槽壁土层——土层分布情况及走向重点部位——应选择在柱基、墙角、承重墙下或其他受力较大的部位槽底土质——是否挖到持力层上槽底土的颜色——是否均匀一致槽底土的坚硬——是否坚硬一致，有否局部过松槽底土层行走——有没有局部含水量异常现象，行走是否颤动的感觉2、平面位置、标高、土质符合图纸要求3、该加深部位土已挖出4、钎探正确，资料完整，且已复核无误5、槽底已清理平整，偏差不大于10mm6、基槽边有关管道或地沟要把口堵死封严7、标高标志已在槽边四周标出基础外边线已洒白灰8、如无问题，满足设计要求，勘察、设计、质检、总监办、驻地办、建设单位签字认证七、基础砌砖工程作业条件：1、基础砌砖工程应在地基工程验评合格后，方可施工；2、弹好轴线，墙身线、立好皮数杆；3、砂浆由实验室做好试配，准备好砂浆试模；4、已编制好试样组数计划，按规定要求留置试块组数。
工艺流程：作业准备→提前洇砖→砂浆按规定时间搅拌→抄平放线→立皮数杆→洒水湿润→撂底排砖→砌筑（饱满度、平整度、垂直度）→留踏步槎→随时检查砌筑质量应控制的质量问题：1、砖、砂、水泥、钢筋等材料必须有合格证及试验报告；2、砂浆必须有试验室配合比试验通知单，计量、搅拌，且和易性好；3、洇砖必须提前1-2天，含水率一般以浸入砖四边1.5cm为宜；4、砌筑砂浆采用机械搅拌，自投料完算起，搅拌时间不得小于2min；5、砂浆拌成后和使用时，均应盛入贮灰器中，如砂浆出现泌水现象，应在砌筑前再次拌合；6、砂浆应随拌随用，水泥砂浆和水泥混和砂浆必须分别在拌成后3小时和4小时内使用完毕；7、砂浆试样应在搅拌机出料口随机取样、制作一组试样应在同一盘砂浆取样制作，同盘砂浆只应制作一组试样8、内外基础墙应同时砌筑，当不能同时砌筑时，应按规定留踏步槎并做好接槎处理；9、基础标高不同时，应从低处砌起，并应由高处向低处搭接当设计无要求时，搭接长度不小于基础扩大部分的高度；10、砌砖工程当采用铺浆法砌筑时，铺浆长度不得超过750mm，施工期间气温超过30℃时，铺浆长度不得超过500mm；11、砌体水平灰缝的砂浆饱满度不得小于80%，严禁用水冲浆灌缝；12、基础工程不得使用多孔砖；13、设计要求的洞口、管道、沟槽和预埋件等应于砌筑时正确留出或预埋。
宽度超过300mm的洞口，应砌筑成平拱成设置过梁质量监理纪录：1、砖、砂、水泥、钢筋等材料合格证及试验报告；2、砂浆配合比试验通知单八、混凝土结构工程（一）模板工程1、独立基础及柱、构造柱、圈梁支模作业条件：（1）基础砌砖分项已检查合格；（2）独立基础及柱、构造柱、圈梁钢筋绑扎完毕；（3）独立基础及柱、构造柱、圈梁内部是否清理干净包括舌头灰、落地灰及钢筋上挂的灰浆及杂物）应控制的质量问题：工艺流程：支模方案 模板清理校正 准备工作 支构造柱（根部留清扫口）、圈梁模板 检查尺寸 支撑加固 细部缝隙处理 平整严密 复核尺寸 检查验收（1）模板必须校正平整，拼接严密，不准使用废机油隔离剂；（2）支撑必须有足够的刚度，尺寸准确，平整严密2、现浇楼扳，楼梯支模作业条件1）本楼层（流水段）砌砖工程完毕，并经验收合格；（2）弹出层高尺寸，吊垂直，找水平；（3）水暖、电气配合已准备，预留洞、槽，预埋管完毕；（4）确定支模方案，施工技术交底准备工作，模板清理校正工艺流程：地面夯实 支立柱 安大小龙骨 铺模板 校正标高 加立杆的水平拉杆 自查预验收 复核尺寸 检查验收应控制的质量问题：1、模板必须校正平整，拼接严密，不得使用废机油隔离剂；2、支撑必须有足够的刚度，尺寸准确、平整严密。
二）构造柱、圈梁楼板钢筋制作、绑扎、安装：作业条件：1、钢筋报验合格，按规定已做力学试验报告合格；2、钢筋绑扎已按设计图纸下料，规格、数量、形状、尺寸准确，已分类堆放；3、确定施工顺序和方法，做好技术交底；4、模板已验收并已清理完毕；5、前一分部、分项工程检查已合格工艺流程：钢筋制作（包括预制构造柱钢筋骨架、圈梁、楼板钢筋预制、箍筋制作，受力筋分布筋制作）画钢筋位置线 放箍筋或受力筋、分布筋 绑扎箍筋、受力筋、分布筋 非焊接区箍筋加密 放马凳及砼保护层垫块 与图纸自查验收 复核钢筋尺寸、数量 检查验收应控制的质量问题：1、箍筋端头平直长度不小于10d，弯勾角度不小于135º2、箍筋加密范围，在柱顶、柱脚与圈梁交接的部位上、下不小于50cm，箍筋间为＠100mm3、构造柱设置拉结筋，沿墙高每50cm，每120cm墙厚放置一根水平拉结筋，与构造柱钢筋绑扎连接4、砌墙后应对构造柱钢筋进行校正，保证构造柱钢筋位置不能位移5、钢筋的的连结、搭接、绑扎及安装均应符合《GB50204-2002》要求6、在浇灌砼时，应及时修理变形或绑扎松扣钢筋。
质量监理纪录：1、钢筋合格证，检测报告，焊接试验报告，焊条，焊剂合格证等2、钢筋分项工程质量检验评定隐蔽验收资料三）混凝土现场拌制、运输、浇筑、养护作业条件：1、砂、石、水泥合格证，进场试验报告齐全合格，并符合材料报验所规定的批量；2、外加剂，选用及质量证明书，应符合GB50204-2002要求及GBJ119-88规定要求；3、已有实验室下达砼配合比通知单，并在搅拌现场挂牌公示4、所有计量器具经鉴定合格，地磅下面及周围砂、石清理干净，计量准确，安排专人过磅，养护措施已经齐备；5、已制定好砼施工方案，施工缝设置方案，砼试块制作计划，试模，坍落度量筒已准备完毕6、模板、钢筋已经检验签认合格，混凝土浇筑令已经总监批准工艺流程：砖、砂、水泥、外加剂、水、计量 按顺序投料 按规定时间搅拌 出料 质量检查（和易性、塌落度、制作试块） 运输 浇筑 振捣 成型 养护应控制的质量问题：1、混凝土在拌制和浇筑过程中应检查a、拌制混凝土所用原材料的品种、规格和用量b、混凝土在浇筑地点的坍落度2、对已浇筑完毕的混凝土，应加以覆盖和浇水，并应符合强制性标准有关规定。
3、在已浇筑的混凝土强度未达到1.2N/mm2以前，不得在其上踩踏或安装模板及支架4、检查混凝土质量应进行抗压强度试验，评定结构构件的混凝土强度应采用标准试件标准条件养护下的混凝土强度5、用于检查结构构件混凝土质量的试件，应在混凝土的浇筑地点随机取样制作试件的留置符合强制标准有关规定6、混凝土强度应分批进行验收，对现浇混凝土结构构件应按单位工程的验收项目划分验收批7、对影响混凝土结构性能的缺陷，必须会同设计等有关单位研究处理质量监理纪录：1、水泥、石、砂、外加剂合格证及试验报告2、配合比通知单3、混凝土试块强度报告4、混凝土开盘记录九、人工回填土作业条件：1、回填前应对基础或地下防水层等进行检查验收，混凝土强度达到规定要求，清除积水和杂物后，方可回填2、做好水平标志，控制虚铺厚度3、合理确定填方土料的含水率，夯实遍数工艺流程：槽底清理 检验土质、过筛 分层铺土 夯打密实 检验密实度 修正找平验收应控制的质量问题：1、基础回填应在相对两侧或四周同时进行，房心回填周边人工夯实为主，房心机械夯实为主2、机械夯实虚铺厚度不超过30cm，每层至少打三遍，每层环刀取样，测出质量密度，严禁用水沉方法密实。
3、回填土质不得含有机杂物、砖墙，回填土质量应符合国家标准有关规定4、管道下部夯填，要以人工夯实为主，防止夯填不实，造成管道折断而渗漏质量监理记录：1、地基隐蔽验收记录；2、回填土密实度测试记录十、砖砌体砌筑工程作业条件：1、完成室外及室内房心回填土，基础分部工程完工，地基或基础工程验收合格后，方可施工2、按标高抹好水泥砂浆防潮层3、弹好轴线墙身线，门宽洞口边线尺寸，立好皮数杆4、砌筑砂浆由实验室做好试配，准备好砂浆试模工艺流程：作业准备 提前1-2天洇砖 砂浆搅拌 抄平放线 立皮数杆 撂底排砖 砌筑饱满度、水平缝、竖缝、平整度、垂直度施工验收 放置拉结筋 留马牙槎、交叉处留踏步槎 随时检查应控制的质量问题：1、砂、砖、水泥、钢筋材料必须有合格证及试验报告2、砂浆必须有试验室配合比试验通知单，计量、搅拌且和易性好3、洇砖必须提前1~2天，含水率为10~15%，一般以浸入砖四周1.5cm为宜4、施工中不能留斜槎时（踏步槎），除转角处外，可留直槎，但直槎必须做成凸槎，并加设拉结钢筋，拉结筋数量为每120mm墙原放置1根直径6mm的钢筋，间距沿墙高不得超过500mm，埋入长度从墙的留槎处算起，每边均不小于500mm，末端应有90º弯钩。
5、砌体接槎时，必须将接槎处的表面清理干净，浇水湿润，并应填实砂浆，保持灰缝平直6、砌体水平灰缝的砂浆饱满度不得小于80%，不得出现透明缝，严禁用水冲浆灌缝7、马牙槎留置规范，拉结筋符合要求，搁置预制过梁砌体顶面应找平，并应在安装时座浆8、砌体组砌方法应正确，上、下错缝，内外搭砌、砖柱不得采用包心砌法9、水平灰缝应横平竖直，厚薄均匀，水平灰缝厚度宜10mm，不应小于8mm，大于12mm10、小型砌块砌筑符合GB50203—2002，6.1、6.2、6.3的规定质量监理纪录：1、砖、砂、水泥、钢筋等材料合格证及试验报告；2、砂浆配合比试验通知单十一、主体验收条件1、施工已主体封顶；2、施工中各种技术资料真实、准确、齐全，达到设计要求；3、门窗框已安装，给水管立管已安装，架眼封堵完毕；4、装饰前，预留管道、孔洞、沟槽均已剔凿完毕十二、抹灰工程作业条件：1、主体分部已经核验，并办完手续；2、室内控制线和顶棚控制线已弹好；3、工程所需材料已准备充足工艺流程：作业准备 提前洇墙 样板间验收合格 大面积施工 随时检查应控制质量问题：1、砂、灰膏、水泥、保温材料等材料的试验报告；2、砂浆的配合比和稠度；3、墙面的垂直、平整和阴阳角的垂直、方正符合规范要求；4、每遍的抹灰厚度和总的抹灰厚度，符合设计和规范要求。
质量监理记录：1、砂、灰膏、水泥、保温材料等材料的试验报告；2、砂浆的配比和试验通知单十三、门窗工程作业条件：1、门窗所用材料及成品门窗经检验合格；2、安装所需设备及人员准备充分；3、如分包、分包单位资格报验合格工艺流程：作业准备 样板间安装验收合格 大面积施工随时检查应控制质量问题1、门窗所用材料和成品的检验报告；2、与墙体连接固定符合要求；3、门窗框与洞口间隙的填塞用料及内外密封，符合设计要求；4、门窗成品和安装符合设计要求和规范规定质量监理记录1、门窗所用材料和成品的试验报告；2、门窗成品和安装的现场检验记录十四、饰面砖工程：作业条件：1、饰面砖的合格证和检测报告齐全；2、基层湿润干净工艺流程：作业准备 基层清理、洇水 抄平、垫好底尺排砖 弹线 样板铺贴、验收合格 大面积施工 随时检查应控制质量问题：1、面砖的合格证及检测报告；2、面砖的阳角方子（割角）符合规范规定；3、接缝的平直，高低、宽度符合规范规定；4、踏脚、墙裙的上口及突出部位上口的平直符合规范规定5、面砖的品种、规格、颜色、图案等符合要求；6、镶贴面砖平直、垂直、空鼓设计符合规范规定。
质量监理记录：1、面砖的合格证及检测报告；2、现场检查及验收的实测结果记录十五、屋面工程工程作法98J112/131、刷着色涂料保层；2、4厚SBS卷材防水层；3、20厚1：3水泥砂浆找平层；4、1：6水泥焦渣2%找坡，最薄处30厚；5、60厚聚苯乙烯塑料泡沫板6、钢筋砼基层一）保温层施工：作业条件：基层清理干净应控制质量问题：1、保温板材的厚度，板的形状、厚度允许偏差为±5%，且不大于4mm；2、表现密度、强度、导热系数的检测报告质量监理记录：1、板材外观质量的现场检查记录；2、报材的检测报告二）找坡层施工：作业条件：保温层施工完毕，并经验收合格应控制质量问题：1、焦渣的粒径，须过筛；2、水泥与焦渣的配比；3、水泥焦渣的坡度和厚度；4、水泥焦渣的压实程度质量监理记录：1、水泥焦渣的配比；2、现场检查的监理记录三）防水层施工：作业条件：1、1：3水泥砂浆找平层施工完毕，经检查符合要求，天沟、檐沟等细部构造完成，符合设计要求和规范规定2、防水队伍必须有专业队伍施工，持证上岗；3、审核图纸，编制方案，进行技术交底；4、基层干燥，含水率不大于9%；5、施工材料均为易燃，应准备相应的消防器材工艺流程：基层清理 刷基层清理剂 铺贴附加层 热熔铺贴卷材 热熔封边 做保护层。
应控制质量问题：1、防水卷材的规格、性能必须符合设计和验评标准，合格证及复试报告准确合格；2、卷材搭接不良，搭接不够，接头粘接不密实，接槎损坏、空鼓，卷材搭接长边≥100mm，短边≥150 mm；3、空鼓：基层潮湿，不平整，不洁净，铺贴时放气不彻底，窝气；4、管根处防水层粘贴不良：基层清理不干净，卷材裁剪不好，卷材应当密实，不得有张嘴、翘边、折皱现象;5、渗漏：转角、管根、变形缝，因操作不当易出现渗漏质量监理记录：1、材料合格证，试验报告；2、施工方案和技术交底书；3、质量检查评定资料电气监理实施细则一、监理的范围及目标1、监理范围：服务区、收费站的照明和插座，配管、配线及安装电视和配管、配线及插座安装和对讲系统配管、配线及安装2、目标：施工阶段质量、进度、投资控制达到标准和规范及建设方要求，交一个优良工程二、监理工作的控制要点、方法1、审查电气施工质量管理体系是否完善，要有上岗证及特殊工种证件，如电工证、焊工证2、事前检查（验）工程所需原材料、构配件和设备的质量：要有出厂合格证、质量检验报告、生产许可证、准用证等，是否符合设计要求，符合合同要求，符合标准和规范不符合要求，签发通知单，限期撤出施工现场。
3、对施工过程进行巡视和检查4、对隐蔽工程，下道工序施工完成后难以检查的重点部位要进行旁站5、根据承包单位报送的隐蔽工程报验申请表和自检结果进行现场检查，符合要求予以签认对未经监理人员验收或验收不合格的，应拒绝签认，并要求承包单位严禁进行下一道工序施工，必要时，下达监理通知书6、对施工人员无上岗证、操作证者，严禁操作和施工7、对施工过程中出现的质量缺陷，及时下达监理通知书，要求承包单位整改，并检查整改结果8、对承包单位拟送的分项工程质量验评资料进行审核，符合要求后予以签认9、发现施工存在重大质量隐患，可能造成质量事故或已经造成质量事故时，应通过驻地办监理工程师及总监办、业主下达工程暂停令，要求施工单位停工整改，整改完毕经驻地办监理工程师及总监办、业主人员复查，符合有关规定要求后，驻地办监理工程师及总监办签署复工报审表以上工作应先向建设单位报告10、要求施工方及时报总进度和月进度计划11、检查进度计划的实施，并记录实际进度与相关情况，当发现实际进度滞后计划进度时，应书面通知承包单位采取纠偏措施并监督实施12、对进度目标进行及时的风险分析，制定防范性对策，向驻地办监理工程师及总监办汇报13、当实际进度严重滞后于计划进度时，应及时报驻地办监理工程师及总监办，由驻地办监理工程师及总监办与建设单位协商采取进一步措施。
14、对施工安全进行监督检查，如劳保服装，鞋和安全帽的穿戴15、施工用电的闸箱要有防雨水措施16、手持移动式电动工具使用时，必须戴绝缘手套，电动工具要有漏电保护器或可靠接地17、施工现场动火（例电气焊）要有防火措施18、非电气人员不准随便给电气设备接线19、当天施工结束后，要及时拉闸停电，并清理现场20、整改、检查调试设备时，如需停电整改、检查，调试在拉闸处应悬挂“有人工作，禁止合闸”警示牌并设专人看管，谁挂谁取工作结束需要送电，合闸人必须现场检查，确认无危险时再送电21、施工中发现安全事故，及时向驻地办监理工程师及总监办汇报22、每天将施工情况、监理情况写入监理日志23、每月向驻地办监理工程师书面报告本专业的质量情况、进度情况等工作24、通过下达监理指令，参加工地例会，各种层次的专题协调会议，督促承包单位保质、保量的完成进度计划25、本专业的监理资料及时整理，真实、完整、分类有序26、对承包单位统计的已完成工作量，按施工合同约定审核工程量清单，会同承包单位对现场实际完成情况进行计量，并报告总监理工程师进行审定27、参加工程的分项、分部、单位工程的质量评定工作和竣工验收工作28、督促承包单位搞好成品保护和现场清理。
四、监理工作要点及目标值（见下表）项 目控 制 要 点 及 目 标 值钢管予埋规格；位置应符合设计要求，管的连接处加套管，套管本身长度为钢管直径的1.5~3倍，对接处管的内侧倒角、抛光、无毛刺，套管两侧要满焊，分线盒跨线采用Ф6~Ф8圆钢，焊接长度30mm分线盒与钢管连接或开关箱（盒）连接，盒外有根母，盒内有护口，管口不得有毛刺金属管与塑盒连接，金属管必须与PE线可靠电气连接；埋管与建筑物表面距离≥15mm；电线管刷樟丹漆一道（暗敷）明敷再加灰色油漆两道，开关盒、接线盒备用敲港孔一律不得敲掉塑管规格符合设计要求，硬质塑管安装入盒时，可不装锁母和护口，暗敷时，必须将接口注牢当埋地和沿墙敷设时， 引出地面或墙面高0.3~0.5米的一段，应套钢管或角铁保护；冬季施工中应注意管材、配件的脆裂过渡接头处，管壁间涂粘合剂，管子敷设在墙面层，需在表面粉30mm厚水泥砂浆保护，砼土内管弯曲半径≥10倍管外径；塑管与铁盒连接，铁盒必须与PE线有可靠电气连接配线规格、型号符合设计要求多相导线颜色应分开且颜色应统一，相线为黄、绿、红，分清A、B、C三相中性线淡兰色，PE线绿/黄双色；导线连接采用缠绕后涮铴，也可采用压接、套管等联接；线绝缘不得有破损，相间、相对地、相对零绝缘电阻每伏工作电压不低1000欧姆。
插座产品符合国家技术标准，并有生产许可证和产品合格证，安装应符合设计要求，安装位置、高度、数量要准确，接线正确，接线要牢固、无虚接，切记三相平衡问题同室内高度偏差≤5mm，并列安装同型号高度差≤1mm照明开关产品符合国家技术标准，并有生产许可证和产品合格证，安装的开关的规格型号、位置、数量符合设计要求，并列安装高度差≤1mm，同室内安装高度差≤5mm，开关通断位置一致，开关位置与所控灯的方位应对应，开关要安装牢固、周正，固定螺丝齐全；开关控制相线；带漏电保护的要作模拟试验；接线要牢固，无虚接，开关边距门框距离0.15~0.2米自动开关产品符合国家技术标准，必须有生产许可证、合格证，规格、型号、安装位置、数量、外观符合设计要求和规范接线正确，10mm2以上应加接线端子后再到接线柱上，页弧距离达到要求，接地良好，维修方便，整定值符合要求，动作性能灵活，无噪声，各路有编号，开关盒里有系统图，标明控制地点；接线处牢固，可靠无虚接带漏电保护器的需作模拟试验灯具产品符合国家技术标准，必须有生产许可证、合格证，规格、型号、安装位置、数量、高度、外观符合设计和规范要求，采用螺口灯时，L线应接螺口的中心弹簧片，N线接入螺口部分，接线颜色要统一，以便区别。
接线要牢固，可靠无虚接，吊灯灯具超过3kg时，应用吊钩或螺栓成排安装偏差≤5mm续表1项 目控 制 要 点 及 目 标 值配电箱产品符合国家技术标准，并有生产许可证和合格证规格、型号、安装高度、位置、数量、外观符合设计要求和规范，接地可靠，接地铜线不小于4mm2铜线安装周正、牢固、螺丝齐全、布线整齐美观对讲系统产品符合国家技术标准，必须有生产许可证和合格证规格、型号、安装位置、高度、数量、符合设计要求和规范，接线正确，无虚接；安装牢固、可靠固定螺丝齐全；电磁锁灵活无噪音电视市有线网引来，穿PVC管暗敷，至二层电视前端箱暗管PC25分配至2~5层各单元各户每户4个电视插座，距地高度0.3米产品符合国家技术标准，必须有生产许可证、合格证规格、型号、安装位置、高度、数量符合设计要求和规范由市电信局引至STO-100组线箱，TC40暗敷；由STO-100组线箱分至其它组线箱，TC25、TC20暗敷；各单元组线箱TC20暗敷至2~5层每户4个插座，距地高度0.3米产品符合国家技术标准，必须有生产许可证、合格证，规格型号、安装位置、高度、数量符合设计要求和规范三、监理工作流程（一）、施工阶段质量控制流程图采购方填报《工程材料、构配件、设备报审表》附自检结果，质量证明材料按设计文件及规范要求审核、签认监理工程师签署意见送施工或入库出库检验施 工施工过程检查工序完工承包方自检、填报报验申请表及自检结果监理检查合格否？监理工程师签署审查意见转入下道工序监理工程师下达“通知”报总监理工程师签署意见，工程暂停令业 主监理工程师验收合格总监理工程师签署“复工报审表”施工处理或整改 不合格书面通知采购方将不合格品撤出现场 合格 入库 不合格 施 工 合格 一般质量问题 重大质量问题或隐患 符合要求 报监理 不合格一般质 合格量问题 （二）施工阶段进度控制流程图 工序施工开始日期施工中进行实际进度与计划进度对比继续施工工序施工完毕进度对比进行下道工序签发“监理通知”通知承包方分析原因，承包方采取措施或修改计划严重不符合进度计划时报总监理工程师报告业主调整计划进 度 无偏差 水暖监理实施细则施工阶段的质量控制1、质量的事前控制1.1掌握和熟悉质量控制的技术依据（1）水暖设计图纸和设计说明书以及图纸变更通知（2）《建筑给水排水及采暖工程施工质量验收规范》GB50242—2002（3）设计图纸技术交底及图纸会审纪要。
4）合同协议及相关法律文件：施工承包合同，工程施工监理合同，监理规划及专业监理实施细则1.2检查水暖专业施工队伍资质，控制参与施工人员的技术素质水暖专业施工开始前，要检查该专业工程主要技术负责人是否及时到位，施工组织人员是否到位，施工作业人员是否持上岗证，主要施工人员（如主焊手）是否有等级资质证书各工种的搭配是否合理等有关资料报驻地专业监理工程师备案审查1.3水暖专业分项工程所用设备、原材料、构配件的质量控制措施：水暖分项工程施工前，监理工程师应审查各种进场的设备、原材料，构配件的报审表及其质量证明资料对于新技术、新材料、新工艺，要求承包单位报送相应的施工工艺措施和证明材料，经审定后预以签认1.4施工机械设备的控制：施工机械进场应填写报验单，合格后方可进场1）凡直接涉及施工质量的机械设备，如电焊机、气焊机具、试压泵等应按技术说明书检查其技术性能2）施工单位在施工中使用的量具、仪器、仪表等，均应有相应的合格证进场使用前应有校验证明1.5审查施工单位提交的水暖分项工程施工组织设计和施工方案，重点对施工方案中的劳动力、材料、机械设备的组织及保证工程质量、安全、工期和控制造价等方面的措施进行审查，并提出监理意见。
应从以下几点进行审查：（1）施工组织设计或水暖专业施工方案，对保证工程质量和进度应有可行的技术措施和组织措施2）针对当前施工的工程质量通病，要求施工单位提交相应的专题技术工艺和措施3）应有标准工程施工工艺流程4）主要分项工程，给水分项、排水分项、生活热水分项、采暖分项等应写出单独的施工方案5）给水、排水、采暖、生活热水等，各分项工程管路的预埋件，预留孔应该单独写出施工工艺及安装工艺和试压调试工艺1.6改善生产、管理环境的措施（1）协助施工单位完善质量保证工作体系2）主动和省市监督站联系，争取监督站的支持和帮助3）审查施工单位的材料、制品取样及试验的技术方案4）审查施工单位的成品保护措施5）完善质量报表，质量事故报告制度2、质量的事中控制水暖专业监理工程师对施工质量有监督责任，应采用巡视、旁站、测量、试验、抽验等手段保证施工工程的质量要监督施工单位严格按照施工规范、设计图纸施工，严格执行施工合同，对重点部位要加强旁站检查2.1对管道部件的测量，放线等进行检查如发现问题，及时通知施工单位纠正，并作出监理记录2.2检查确认到场材料、制品的质量，检验、试验、化验等报告单2.3工序交接检查坚持上道工序不检查不验收，不准进行下道工序。
上道工序完后，先由施工单位自检，专职检，合格后填写报验表，专业监理工程师检查施工单位的自检结果，经现场检验合格后，签署认可，方可进行下道工序2.4隐蔽工程完工后，先由施工单位自检，合格后填写隐蔽工程报验表，报验申请和自检结果，进行现场检查，符合要求后预以签认专业监理工程师要对上下水、供热等管道预埋套管和预留洞加强检查，重点控制2.5工程变更的处理：施工单位提出工程变更的工作流程如（附图一）所示：2.6设计变更或技术核定的处理由业主提出的设计变更或技术核定的处理流程图如（附图二）所示；2.7监督施工单位认真处理施工过程中的一般质量事故或者缺陷，并作好监理日志，对于大的质量事故和紧急情况，应及时报告驻地办监理工程师及总监办、业主处理2.8监理工程师应行使质量监督权，保证工程质量，出现下列情况之一者下达停工令1）未经检验即进入下道工序；（2）工程质量下降经指出后，未采取有效措施或者采取了一定的措施而效果不佳，继续施工者；（3）擅自采用未经许可认可或批准的材料；（4）擅自变更设计图纸的要求；（5）擅自将工程转包；（6）擅自让未经同意的分包单位进场作业；（7）没有可靠的质量保证措施，贸然施工，且已出现质量下降者；（8）其它不能保证质量的工艺、措施。
2.9现场质量监理工程师，要作好质量、技术方面的原始签证，并行使质量否决权，为工程进度款的支付，签署质量认可意见2.10监理工程师要填写质量监理日志，逐日记录工程质量动态和影响因素的情况，并提出相应的处理措施2.11作好和业主及有关方面关于工程质量方面的沟通，取得一致意见定期或随时向驻地办报告工程质量情况，执行驻地办口头、书面指令2.12质量控制要点和控制手段序号工程项目控 制 要 点措施和方法1管道安装一、保证项目1、隐蔽管道和整个采暖、生活给水系统，试压结果达图达规要求旁站打压；查试压区段的试压记录2、管道支架的位置和结构达图达规观察，对图3、伸缩节安装位置达图，并按规定作预拉伸对图，查预拉伸记录4、管道的对口焊缝处及弯曲部位严禁焊接支管，接口焊缝和支、吊架边缘距离弯曲起点应≥50mm观察和尺检5、减压器调压后的压力达图说明6、除污器滤网的材质、规格和扎法合乎设计图和施工规范查调压记录序号工程项目控 制 要 点措施和方法1管道安装7、采暖、热水供应系统竣工后或交付使用前，务必吹洗查吹洗记录、旁站二、基本项目1、管道坡度合格：±偏差≤设计图坡度的1/3；优良：达到设计图坡度；；每50m抽查2段，不足50m抽1段，抽5%，不少于5，水平尺、拉线、检查记录。
2、丝接管道（DN≤32）合格：:螺纹清洁、规整，缺丝或断丝，不大于螺纹全扣的10%，连接牢固，管螺纹根部有外漏螺纹，镀管无焊节口优良：在合格的基础上，螺纹无断丝，镀管及镀管件表层无破损，螺丝露出部份防腐良好，接口处无外漏油麻等缺陷1、观察2、必要时解体查3、抽查接口≥10个3、法兰连接应：合格：对接平行、紧密和管道中心线⊥，螺杆露出螺母，衬垫材质符合设计要求和施工规定，且无双层垫优良：在合格的基础上，螺母在同侧，螺杆露出长度一致，且不大于螺杆直径的1/21、检查数量不少于5副2、观察检查4、非镀锌管的焊接应：合格：焊口平直，焊缝加强面达施工规定，无烧穿、裂缝、结痂、夹渣及气孔优良：在合格的基础上，焊缝均匀一致，无焊接缺陷1、抽查10个焊口2、观察和焊接检验、观察检查5、管道支、吊、托，防榥架及管座、墩应：合格：构造正确，铺设平正牢固优良：在合格的基础上，排列整齐，支架与管子接触紧密1、抽查5%，且≥5件；2、观察；3、手扳序号工程项目控 制 要 点措施和方法1管道安装6、阀门安装应： 合格：型号、规格，耐压强度，及严密性试验要达规达图；优良：在合格的基础上，启闭灵活，朝向合理，表面洁净，其中特别注意：a、截止阀b、闸阀c、止回阀。
1、抽查≥5%且≥10个 2|、手板 7、穿墙、扳管的套管安装应：合格：楼扳套管顶部高出地面≥20，底部与天棚齐平；墙壁内套管两端与饰面平齐优良：在合格的基础上，固定牢固，管口平齐，环缝均匀观察和尺量8、管道和箱类与金属支架涂漆应： 合格： 油膝种类和遍数达图，附着良好，无油漆缺陷优良：在合格的基础上，均匀，色泽一致，无油漆缺陷观察、尺度三、允许偏差1、室内采暖和热水供应管道应：序号项目允差1水平管道纵横方向DN≤1000.5/m水平尺、直尺拉线、尺度抽12%，n≥10DN≥1001/m2立管垂直度2/m吊线、尺度抽5%n≥5≤10/全长3弯曲椭园度Pmax-PminDN≤10010/100卡钳、尺度抽10%、且n≥5DmaxDN≥1008/100折纹不平度minDN≤1004DN≥10054减压、疏水、除污尺度、全检5管道保温厚度δ+0.1δ针刺、尺度-0.05δ表面平整度卷、扳材52m靠尺和楔尺联检涂沫或其它10序号工程项目控 制 要 点措施和方法2散热器安装一、保证项目检查试压记录1、散热器安装前的水压试验应达图达规二、基本项目1、散热器的安装应（四柱760型）合格：组数正确，位置坐标正确。
优良：在合格的基础上，整齐、牢固、美观观察、点数尺度2、散热器支、吊、托架安装应：合格：数量和构造达图、达规、位置正确，表面平正、安装牢固优良：在合格的基础上，排列整齐，散热器接地紧密观察手扳检数n≥53、散热器支、吊、托架涂漆应； 合格；漆种和遍数达图，整齐良好，无油漆缺陷优良：在合格基础上，漆得均匀，色泽一致，无油漆缺陷观察抽查5%且n≥10三、允许偏差项次项目允差检验方法散热器安装 坐标：内表面与墙面的距离：620水平尺、直尺、吊线、观察与窗口中心线 ： 标高： 底部距离地面：±15中心线垂直度：3同上侧面傾斜度：6全长内弯的曲灰铸铁M760柱式3-14片4同上15-24片6钢制串压型≤2节3本楼无选用3-4节4扳型L＜1m4L＞1m6扁管型L＞1m3L＜1m5柱型3-12片413-20片6序号工程项目控 制 要 点措施和方法3附属设备安装工程(金属箱和水泵)一保证项目1、对图；2、查交接记录1、水泵安装前，基础砼强度，坐标标高、尺寸和螺孔位置达图、达规2、水泵试运转的年内记录和设计必须达图达规定1、检查试车记录3、常压水箱水密试和压力水箱的压力试达图、达规。
1、满水试2、查试压记录二、基本项目1、全检；2、观察1、水箱支架或底座应：合格：尺寸及位置达图、辅设平整牢固优良：在合格的基础上，支架或底座接地紧密三、允许偏差项目项次项目允差检验方法1水箱坐标15 水准仪、直尺、拉线、尺度、全检标高±5⊥12。
