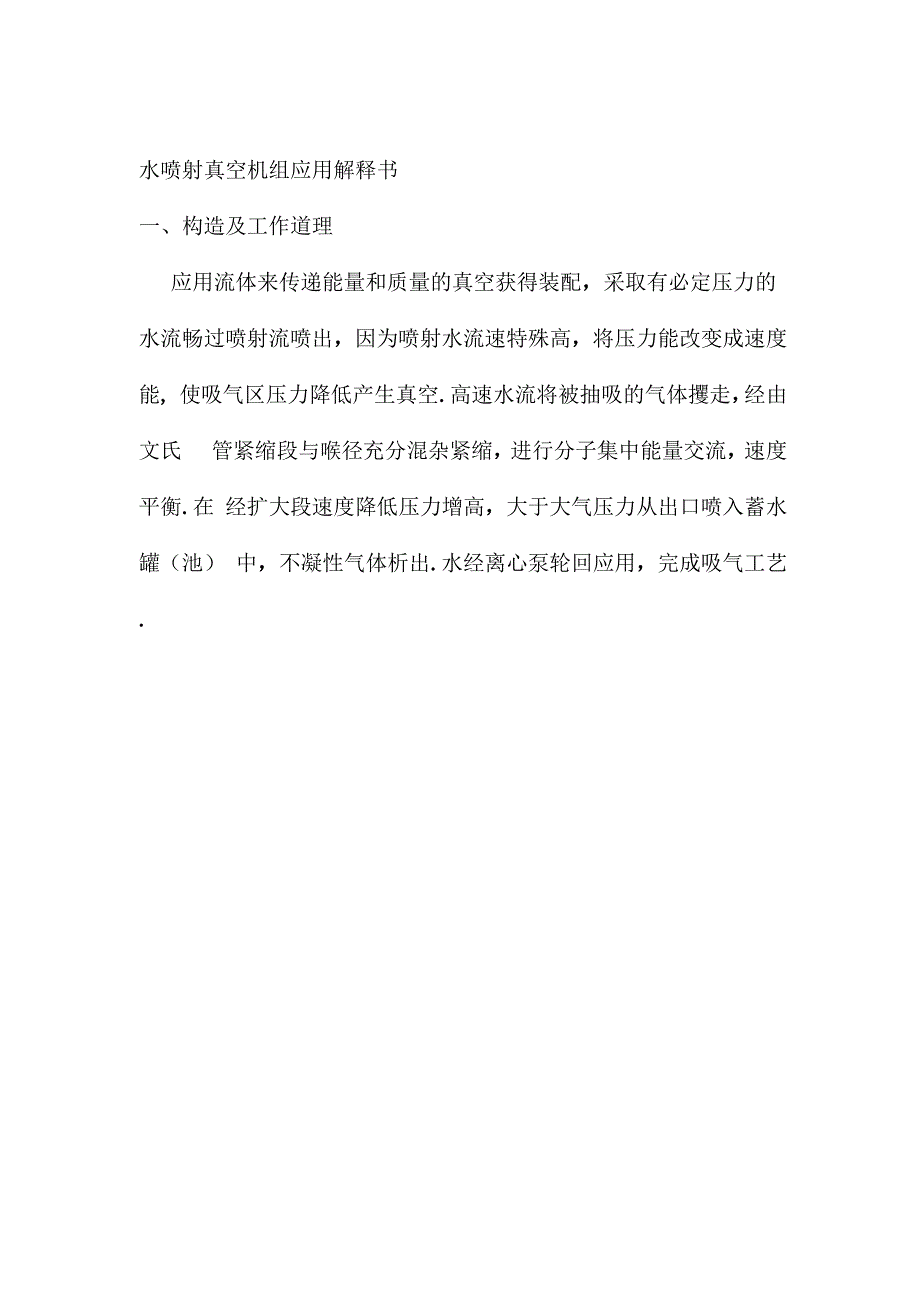

水喷射真空机组应用解释书一、构造及工作道理应用流体来传递能量和质量的真空获得装配，采取有必定压力的 水流畅过喷射流喷出，因为喷射水流速特殊高，将压力能改变成速度能, 使吸气区压力降低产生真空.高速水流将被抽吸的气体攫走，经由文氏 管紧缩段与喉径充分混杂紧缩，进行分子集中能量交流，速度平衡.在 经扩大段速度降低压力增高，大于大气压力从出口喷入蓄水罐（池） 中，不凝性气体析出.水经离心泵轮回应用，完成吸气工艺.真攵椎 SLL甜腐■心泵2. 城液、敬空瓣3, 缱#雄4. 真空辑5、 止回商G、水力喷射器7.水箱&旅水阀L胄心泵A进水警3. 水池4、 曾夹6、蛛支架6、 圆甄管7、 止回瓣以水m»M空暮9、 真空管10、 真室衰1L液位计伐、嫌冲噂13.排污朗二、RPP系列水喷射真空机组的特色:RPP系列水喷射真空机组由耐腐泵.喷射泵.缓冲罐.水池.止回阀.球阀.管件以及多台防腐蒸汽喷射泵等部件构成.采取加强聚丙稀塑料一次注塑成型,RPP系列水喷射真空机组机械强度高.耐 腐化机能强.概况光洁.构造简略.体积小,应用寿命最长.排气量 最大.真空度高级长处.山东先达化工有限公司第158页装备操纵规程三、机组应用留意事项：1. 应用前，必须细心检讨RPP系列水喷射真空机组各部位紧固 件是否松动，如有松动必须校订拧紧.2. 开机前水池必须加满水，打开RPP系列水喷射真空机组进口 阀,严禁脱水空转及反转，以防止破坏机封和泵.3. 停机前先放空或真空度降到0.092Mpa以下，然后停机.以防 RPP系列水喷射真空机组真空渡过高倒吸，破坏止回阀，（如止 回阀掉灵，请打开止回阀盖，消除杂物）.4. 汽水串联喷射泵,先打开然后再开蒸汽，停机时先关蒸汽，以防 破坏水喷射泵.在装配蒸汽管路时，包管管路内不克不及积水，必 定要保持程度，不然将影响RPP系列水喷射真空机组真空度.5. 轮回水池水温过高，会影响排气量和真空度，须要实时改换或 填补水.四.RPP系列水喷射真空机组的技巧参数表:型号极限真空度Mpa包管真空度最大抽起量m3/h配套泵型号及功率KW卧式机组外形尺寸 长X宽X高备注MpammHgRPP-25-207352040F(D)-18(1.5)1100X600X800mm注：现实真RPP-32-407354050F(D)-22(2.2)1100X700X800mm空渡过依据RPP-40-607286050F(D)-25(3)1550X1000X1150mm当地当时的RPP-54-907289065F(D)-28(4)1750X1000X1200mm大气压X本RPP-54-11073211080F(D)-30(5.5)1750X1000X1200mm技巧参数的RPP-54-18073518080F(D)-30(5.5)1850X1000X1250mm包管真空度RPP-54-220738220100F(D)-32(15)1850X1000X1300mmRPP-65-28073528080F(D)-32(7.5)1950X1000X1300mmRPP-65-360735360100F(D)-32 (11-25)2450X1200X1300mmRPP-80-500748500100F(D)-32(15)2500X1200X1500mm蒸汽喷射泵748山东先达化工有限公司第159页装备操纵规程五.罕有故障消除故障消除故障产生原因排除方法真空度达不到真空度降低真空度不稳固1.装备和真空管路泄露1.查找泄露并消除.2.离心泵故障，工作压力3.流量小.2.检修水泵.4.轮回水温渡过高.3.填补冷水，降低轮回水温度.5.真空表掉灵.4.改换真空表.6.喷射器孔板装配地位不合错 误或堵塞.5.调剂孔板地位，清算杂物.7.轮回水中夹带有大量气泡.6.在排水管与离心泵进水管之间设挡板.倒水（既轮回水由吸进口流出）1.喷射器孔板堵塞.1.清算.2.离心泵进口过滤网堵塞.2.清算.3.水泵压力忽然降低.3.检讨水泵，补缀或改换，并检讨电压.4.操纵程序不当.4.按留意事项操纵.5.文氏管内径冲刷.腐化变形.5.改换.6.因上述原因轮回水流入体系中.6.体系中装配止回阀.。
