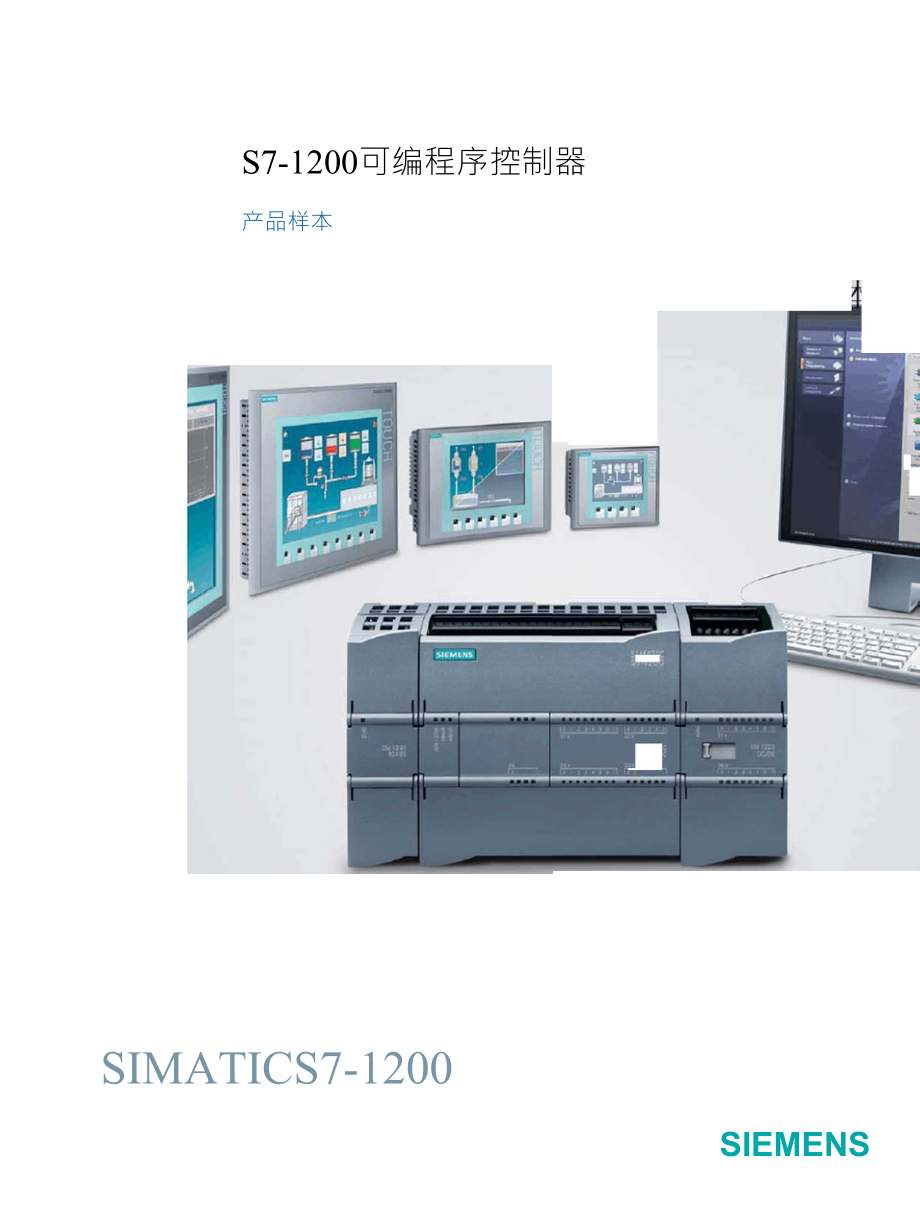

S7-1200可编程序控制器产品样本jfc1-1SIEMENSSIMATICS7-1200河南四方恒业科技有限公司S7-1200可编程序控制器产品样本技术综述S7-1200CPUCPU1211CCPU1212CCPU1214C输入/输岀扩展模块SB1223数字量输入/输出模块（信号板）SM1221数字量输入模块SM1222数字量输出模块SM1223数字量输入/输出模块SB1332模拟量输出模块（信号板）SM1231模拟量输入模块SM1232模拟量输出模块SM1234模拟量输入/输出模块CM1241通讯模块CSM1277紧凑型交换机模块SIMATICHMI精简系列面板工程组态软件STEP7Basic附录附录1-中央处理单元接线图一扩展模块接线图附录2—通用技术规范附录3—订货数据SIMATICS7-1200技术综述##西门子控制器家族产品西门子控制器系列是一个完整的产品组台，包括从高性能可编程逻辑控制器的书本型迷你控制器LOGO!到基干PC的控制器，无论多么苛刻的要求，它都能满足要求一根据具体应用需求及预算，灵活组台、定制(系列化的控制器家族产品满足你的不同应用及需求)SIMATICS7・1200小型可编程控制器充分满足于中小型自动化的系统需求。
在研发过程中充分考虑了系统、控制器、人机界面和软件的无缝整台和高效协调的需求SIMATICS7-1200系列的问世，标志着西门子在原有产品系列基础上拓展了产品版图，代表了未来小型可编程控制器的发展方向，西门子也将一如既往开拓创新，引领自动化潮流SIMATICS7-400高端的离散和过捏自动化系统中使用的的控制器模块SIMATICS7-300中端的离散自动化系统中使用的控制器模块SIMATICS7-1200低端的离散自动化系统和独立自动化系统中使用的小型控制器模块S7-200CN低端的离散自动化系统和独立自动化系统中便用的紧凑型控制器模块低端独立自动化系统中简单的开关控制解决方案使用的智能逻辑控制器I/O能力•程序大小.指令速度，通讯能力，…SIMATICS7-1200SIMATICS7-1200具有集成PROFINET接口、强大的集成工艺功能有效的解决方案，尤其满足多种应用中完全不同的自动化需求和灵活的可扩展性等伶点，为各种工艺任务提供了简单的通讯和信号板(SM)PROFINET接口#S7-1200外形及安装5#安装简单方便所有的SIMATICS7-1200硬件都具有内置安装夹，能够方便地安装在一个标准的35mmDIN导轨上。
这些内置的安装夹可以咬合到某个伸出位置•以便在需要进行背板悬挂安装时提供安装孔SIMATICS7-1200硬件可进行竖直安装或水平安装这些待性为用户安装PLC提供了最大的灵活性，同时也使得SIMATICS7-1200成为众多应用场合的理想选择可拆卸的端子所有的SIMATICS7-1200硬件都配备了可拆卸的端子板因此只需要进行一次接线即可，从而在项目的启动和调试阶段节省了宝贵的时间除此之外，它还简化了硬件组件的更换过程紧凑的结构所有的SIMATICS7-1200硬件在设计时都力求紧凑，以节省在控制柜中的安装占用空间例如，CPU1214C的宽度仅有110mm,CPU1212C和CPU1211C的宽度也仅有90mmo通讯模块和信号模块的体积也十分小巧，使得这个紧凑的模块化系统大大节省了空间，从而在安装过程中为您提供了最高的效卒和灵活性.####25mm25mm①侧视图③垂直安装②水平安装④空隙区域S7-1200设备盍度A盍度BCPUCPU1211C和CPU1212C90mm45mmCPU1214C110mm55mm信号模块(SM)8和16点DC和继电器型(8L16L8Q、16Q.8I/8Q)模拟量(4AI.8AI.4AI/4AQ、2AQ.4AQ)45mm22.5mm16I/16Q继电器型(16I/16Q)70mm35mm通信模块(CM)CM1241RS232和CM1241RS48530mm15mm规划安装时，务必注意以下指导原则：•将设备与热辐射.高压和电噪声隔离开。
・留出足够的空隙以便冷却和接线必须在设备的上方和下方留出25mm的发热区以便空气自由流通有关安装的具体要求和指导原则，情参考((S7-1200系统手册》通讯模块SIMATICS7-1200CPU最多可以添加三个通讯模块RS485和RS232通讯模块为点到点的串行通讯提供连接对该通讯的组态和编程采用了扩展指令或库功能、USS驱动协议.ModbusRTU主站和从站协议，它们都包含在SIMATICSTEP7Basic工程组态系统中7#集成工艺高速输入SIMATICS7-1200控制器带有多达6个高速计数器其中3个输入为100kHz,3个输入为30kHz,用于计数和测量高速输岀SIMATICS7-1200控制器集成了两个100kHz的高速脉冲输出，用干步进电机或伺服驱动器的速度和位置控制使用PLCopen运动控制指令)这两个输出都可以输出脉宽调制信号来控制电机速度、阀位置或加热元件的占空比集成PROFINET接口集成的PROFINET接口用干编程.HMI通讯和PLC间的通讯此外它还通过开放的以太网协议支持与第三方设备的通讯该接口带一个具有自动交叉网线(auto-cross-over)功能的RJ45连接器.提供10/100Mbit/s的数据传输速卒，支持以下协议：TCP/IPnative.ISO-on-TCP和S7通讯。
最大的连接数为15个连接，其中：• 3个连接用干HMI与CPU的通讯・1个连接用于编程设备(PG)与CPU的通讯• 8个连接用于OpenIE(TCP,ISO-on-TCP)的编程通信，使用T-block指令来实现，可用干S7-1200之间的通讯，S7-1200与S7-300/400的通讯・3个连接用于S7通讯的服务器端连接，可以实现与S7-200,S7-300/400的以太网S7通讯存储器为用户指令和数据提供高达50KB的共用工作内存同时还提供了高达2MB的集成装载内存和2KB的掉电保持内存SIMATIC存储卡可选，通过不同的设置可用作编程卡，传送卡和硬件更新卡三种功能通过它可以方便地将程序传输至多个CPU该卡还可以用来存储各种文件或更新控制器系统的固件可扩展的灵活设计9速度和位置控制PLCopen运动控制指令•PLCopen是一个国际性的运动控制标准•支持绝对，相对运动和改变速度的运动•支持找原点和爬坡控制・用于步进或伺服电机的简单启动和试运行・提供检测PID控制SIMATICS7-1200控制器中提供了多达16个带自动调节功能的PID控制回路，用于简单的闭环过程控制信号模块多达8个信号模块可连接到扩展能力杲高的CPU,以支持更多的数字量和模拟量输入/输出信号连接。
信号板一块信号板可以连接至所有的CPU,由此您可以通过向控制器添加数字量或模拟量输入/输出通道来量身订制CPU,而不必改变其体积SIMATICS7-1200控制器的模块化设计允许您按照实际的应用需求准确地设计控制器系统通讯##SIMATICS7-1200配备了不同的通讯机制:•集成的PROFINET接口・通过通讯模块实现点对点连接PROFINET接口集成的PROFINET接口允许与以下设备通讯:・编程设备• HMI设备•其它SIMATIC控制器支持以下协议：• TCP/IP• ISO-on-TCP• S7通讯（服务器端）•SIMATICHMI精简系列面板:精简系列面板与SIMATICS7-1200CPU的连接更多SIMATICS7-1200控制器□PROFINET通过CSM1277工业以太网交换机的多设备的连接#组网简单SIMATICS7-1200通讯接口由一个抗干扰的RJ45连接器组成垓连接器具有自动交叉网线（auto-cross-over）功能，支持最多16个以太网连接，数据传输速率达10/100Mbit/s为了使布线最少并提供最大的组网灵活性，可以将紧凑型交换机模块CSM1277和SIMATICS7-1200一起使用.以便轻松组建成一个统一或混台的网络（具有线型、树型或星型的拓扑结构）oCSM1277是一个4端口的非托管交换机，用户可以通过它将SIMATICS7-1200连接到最多3个附加设备。
除此之外，如果将SIMATICS7-1200和SIMATICNET工4k无线局域网组件一起使用•您还可以构建一个全新的组网规模以下设备可被连接:•PG编程设备和计算机（通过超5类线）通过通讯模块实现点对点通讯通讯模块允许通过点对点连接的通讯应用RS232和RS485物理传输介质数据传输在CPU自由端口模式下执行用户定义的、位元导向的通讯协议被应用（例如ASCII协•议，USS,或MODBUSRTU）°任何具备串行接口的设备都能够被连接，例如驱动器，打印机,条形码阅读器，调制解调器等通过CM1241在编程接口模式下的点对点连接11#□PROFINETPG与SIMATICS7-1200CPU的连接#中央处理器单元（CPU）常规规范CPU1211C技术规范型号CPU1211CAC/DQ继电器CPU1211CDC/DC/继电器CPU1211CDQDC/DC订货号（MLFB）6ES7211-1BD30-0XB06ES721V1HD30-0XB06ES7211-1AD30-0XB0常规尺寸WxHxD(mm)90x100x75至量420g380g370g功耗10W8W可用电流（CM总线）最大750mA(5VDC)可用电流（24VDC）杲大300mA（传感器电源）数字输入电流消耗（24VDC）所用的每点输入4mArcpu^tE用户存储器25KB工作存倩器门MB装裁存储器/2KB保持性存倩器板载数字I/O6点输人/4点输出板载模拟I/O2路输入过程映像大小1024字节输入（I）/1024字节输出（Q）位存储器（M）4096个字节信号模块扩展无信号板扩展最乡1块信号板通信模块扩展杲冬3个通信模块高速计数器共3个单相：3个，100kHz正交相位：3个，80kHz脉冲输出2脉冲捕捉输入6延时中断/循环中断共4个，精度为1ms沿中断6个上升沿和6个下降沿（使用可选信号板时，各为10个）存储卡实时时钟精度+/・60秒/月实时时钟保持时间通常为10天，40弋时最少为6天（免维护超级电容）[gr布尔运算执行速度0.1MS/指令移动字执行速度12冋指令实数数学运算执行速辰18“/指令通信端口数1类型以太网连接数•3个用于HMI• 1个用于编程设备• 8个用于用户程序中的以太网指令•3个用于CPU对CPU数据传输率H10/100Mb/s隔离（外部信号与PLC逻辑侧）变压器隔离，1500VDC电缆类型CAT5e屏蔽电缆电源电压范围85一264VAC20.4一28.8VDC线路频率47一63Hz—输入电流最大旬载时仅包括CPU最大负载时包括CPU和所有扩展附件120VAC时60mA240VACB+30mA120VAC时180mA240VAC时90mA24VDC时300mA24VDC时900mA突入电流（最大）264VAC时20A28.8VDC时12A隔离（输入电源与逻辑侧）1500VAC未隔离漏地电流.AC线路对功能地最大0.5mA—保持时间（掉电）120VAC时20ms240VAC时80ms24VDC时10ms内部保睑丝.用户不可更换3A,250V,慢速熔断传感器电源电压范围20.4一28.8VDCL+-4VDC(最小)额定输岀电流（最大）300mA（短路保护）最大波纹噪声（<10MHz）<1V峰峰值与输入线路相同隔离（CPU逻辑侧与传感器电源）未隔离型号CPU1211CAC/DQ继电器CPU1211CDC/DC/继电器CPU1211CDQDC/DC数字输入输入路数6类型漏型丿源型（IEC1类漏型）额定电压4mA时24VDC,领定值允许的连续电压最大30VDC浪涌电压35VDC・持续0.5s逻辑1信号（最小）2.5mA时15VDC逻辑0信号（最大）1mA时5VDC隔离（现场侧与逻辑側）500VAC,持续1min隔离组1滤波时间0.2,0.4,0.8、1.6.3.2.6.4fq12.8ms(可选择,4个为一组)HSC时钟输入频率（最大）（逻辑1电平「5-26VDC）单相：100KHz正交相位：80KHz同时接通的输入数6电缆长度（米）500（屏蔽｝；300（非屏蔽），50（屏蔽，HSC输人）模拟输入输入路数2类型电压（单侧）范围0一10V满量程范围（数据字）0一27648过冲范围（数据字）27,649-32,511溢岀（数据字）32,512一32767精度10位最大耐压35VDC平滑噪声抑制10.50或60Hz阻抗>100KO隔离（现场侧与逻辑側）无精度(25°C/0一55°C)满量程的3.0%/3.5%共模抑制40dB,DC一60Hz工作信号范围信号加共模电压必须小干+12V且大于-12V电缆长度（米）10m,屏蔽双绞线数字输岀输岀点数4类型继电器，干触点固态一MOSFET电压范围5一30VDC或5-250VAC20.4一28.8VDC最大电流时的逻辑1信号—最小20VDC具有10KQ负载时的逻辑0信号—最大0.1VDC电流（最大）2.0A0.5A灯负载30WDC/200WAC5W通态电阻新设备杲大为0.2Q最大0.60每点的漏泄电流—杲大10mA浪涌电流触点闭合时为7A8A,杲长持续100ms过载保护无隔离（现场侧与逻辑侧）1500VAC,持续1min（线固与触点）无（线圈与逻辑侧）500VAC,持续1min隔离电阻新设备杲小为100—断开触点间的绝缘750VAC,持续1min—隔离组11电感钳位电压—L+・48VDC,1W损耗斷开到接通最长为1-Ops接通到断开冷长为3.0ms开关延迟（Qa・O-Qa.3）杲长10ms脉冲串输岀频率（Qa.O和Qa.2）不推荐最大100KHz,最小2Hz机械寿命（无负载）10,000,000个斷开/闭合周期—额定负载下的触点寿命100,000个断开倜合周期—RUN一STOP时的行为上一个值或替换值（默认值为0）同时接通的输岀数4电缆长度（米）500（屏蔽）；150（非屏蔽）CPU1212C技术规范型号CPU1212CAC/DQ继电器CPU1212CDC/DC/继电器CPU1212CDC/DC/DC订货号（MLFB）6ES7212-1BD30-0XB06ES7212-1HD30-0XB06ES7212-1AD30-0XB0常规尺寸WxHxD(mm)90x100x75425g385g370g功耗11W9W可用电流（SM和CM总线）最大1000mA(5VDC)可用电流（24VDC）杲大300mA（传感器电源）数字输入电流消耗（24VDC）所用的每点输入4mAIcpuWe用户存储器25KB工作存倩器门MB装裁存储器/2KB保持性存倩器板载数字I/O8点输入/6点输出板载模拟I/O2路输入过程映像大小1024字节输入⑴/1024字节输出（Q）位存储器（M）4096个字节信号模块扩展熾冬2个信号模块信号板扩展最乡1块信号板通信模块扩展最乡3个通信模块高速计数器共4个单相：3个100kHz以及1个30kHz的时钟频率正交相位：3个80kHz以及1个20kHz的时钟频率脉冲输出2脉冲捕捉输入8延时中断/循环中断共4个，精度为1ms沿中断8个上升沿和8个下降沿（使用可选信号板时，各为12个）存储卡实时时钟精度+/-60秒/月实时时钟保持时间通常为10天，40弋时最少为6天（免维护超级电容）布尔运算执行速度0.1MS/指令移动字执行速度12“/指令实数数学运算执行速辰18“/指令通信端口数1类型以太网连接数•3个用于HMI• 1个用于编程设备• 8个用于用户程序中的以太网指令•3个用于CPU对CPU数据传输率n10/100Mb/s隔离（外部信号与PLC逻辑侧）变压器隔离，1500VDC电缆类型CAT5e屏蔽电缆电源电压范围85一264VAC20.4一28.8VDC线路频率47一63Hz—输入电流最大旬载时仅包括CPU最大负载时包括CPU和所有扩展附件120VAC时80mA240VAC时40mA120VAC时240mA240VAC时120mA24VDC时400mA24VDC时1200mA突入电流（最大）264VACft20A28.8VDC时12A隔离（输入电源与逻辑侧）1500VAC未隔离漏地电流.AC线路对功能地最大0.5mA—保持时间（掉电）120VAC时20ms240VAC时80ms24VDC时10ms内部保睑丝.用户不可更换3At250V,慢速熔断传感器电源电压范围20.4一28.8VDCL+-4VDC(最小)额定输岀电流（最大）300mA（短路保护）最大波纹噪声（JOMHz）<1V峰峰值与输入线路相同隔离（CPU逻辑侧与传感器电源）未隔离型号CPU1212CAC/DQ继电器CPU1212CDC/DC/继电器CPU1212CDC/DC/DC数字输入输入点数8类型1类漏型）额定电压4mA时24VDC.額定值允许的连续电压最大30VDC浪涌电压35VDC・持续0.5s逻辑1信号（最小）2.5mA时15VDC逻辑0信号（最大）1mA时5VDC隔离（现场侧与逻辑侧）500VAC,持续1min隔离组1滤波时间0.2,0.4.0.8、1.6.3.2,6.4fq12.8ms(可选择.4个为一组)HSC时钟输入频率（最大）（逻辑1电平=15-26VDC）正交］100KHz(la.O一la.5)和30KHz(la.6一la.7)用位：80KHz(la.O一la.5)和20KHz(la.6一la.7)同时接通的输入数8电缆长度（米）500（屏蔽「300（非屏蔽）；50（屏蔽，HSC输人）|模拟输入输入点数2类型电压（单侧）范围0一10V满量程范围（数据字）0一27648过冲范围（数据字）27,649-32,511溢岀（数据字）32,512一32767精度10位最大耐压35VDC平滑噪声抑制10.50或60Hz阻抗>100KO隔离（现场侧与逻辑侧）无精度(25°C/0一55°C)满量程的3.0%/3.5%共模抑制40dB,DC一60Hz工作信号范围信号加共模电压必须小于+12V且大于-12V电缆长度（米）10米屏蔽双绞线数字输岀输岀点数6类型继电器，干触点固态一MOSFET电压范围5一30VDC或5-250VAC20.4一28.8VDC最大电流时的逻辑1信号具有10KQ负载时的逻辑0信号—杲小20VDC—最大0.1VDC电流（最大）2.0A0.5A灯负载30WDC/200WAC5W通态电阻新设备最大为0.2Q最大0.6Q每点的漏泄电流—最大10mA浪涌电流触点闭合时为7A8A,最长持续100ms过载保护无隔离（现场侧与逻辑侧）1500VAC,持续1min（线固与触点）无（线圈与逻辑侧）500VAC,持续1min隔离电阻新设备杲小为100MQ—断开触点间的绝缘750VAC,持续1min—隔离组21电感钳位电压—L+・4VDC,1W损耗断开到接通最长为1.Oms接通到断开最长为3.0ms开关延迟（Qa・O-Qa.3）杲长10ms开关延迟（Qa・4一Qa.5）杲长10ms断开到接通最长为50ms接通到断开最长为200Ms脉冲串输岀频率（Qa・O和Qa・2）机械寿命（无负载）不推荐最大100KHz,最小2Hz10,000,000个斷开/闭合周期—额定负载下的触点寿命100,000个断开倜台周期—RUN一STOP时的行为上一个直或替换值（默认值为0）同时接通的输岀数6电缆长度（米）500（屏蔽）；150（非屏蔽）CPU1214C技术规范型号CPU1214CAC/DQ继电器CPU1214CDC/DC/继电器CPU1214CDC/DC/DC订货号（MLFB）6ES7214-1BE30-0XB06ES7214-1HE30-0XB06ES7214-1AE30-0XB0常规尺寸WxHxD(mm)110x100x75475g435g415g功耗14W12W可用电流（SM和CM总线）最大1600mA(5VDC)可用电流（24VDC）杲大400mA（传感器电源）数字输入电流消耗（24VDC）所用的每点输入4mA|cpuWe用户存储器50KB工作存倩器/2MB装裁存储器/2KB保持性存倩器板载数字I/O14点输入门0点输岀板载模拟I/O2路输入过程映像大小1024字节输入（I）/1024字节输出（Q）位存储器（M）8192个字节信号模块扩展最乡8个信号模块信号板扩展最乡1块信号板通信模块扩展杲I个通信模块高速计数器共6个单相：3个100kHz以及3个30kHz的时钟频率正交相位：3个80kHz以及3个20kHz的时钟频率脉冲输出2脉冲捕捉输入14延时中断/循环中断共4个，精度为1ms沿中断12个上升沿和12个下降沿（使用可选信号板时.各为14个）存储卡实时时钟精度+卜60初月实时时钟保持时间通常为10天，40弋时最少为6天（免维护超级电容）布尔运算执行速度0.1MS/指令移动字执行速度12“/指令实数数学运算执行速辰18“/指令通信端口数1类型以太网连接数•3个用于HMI• 1个用于编程设备• 8个用于用户程序中的以太网指令•3个用于CPU对CPU数据传输率n10/100Mb/s隔离（外部信号与PLC逻辑侧）变压器隔离，1500VDC电缆类型CAT5e屏蔽电缆电源电压范围85一264VAC20.4一28.8VDC线路频率47一63Hz—输入电流最大旬载时仅包括CPU最大旬载时包括CPU和所有扩展附件120VAC时100mA240VAC时50mA120VAC时300mA240VAC时150mA24VDC时500mA24VDC时1500mA突入电流（最大）264VAC时20A28.8VDC时12A隔离（输入电源与逻辑侧）1500VAC未隔离漏地电流.AC线路对功能地最大0.5mA—保持时间（掉电）120VAC时20ms24VDC时10ms240VAC时80ms内部保睑丝.用户不可更换3A,250V,慢速博断传感器电源电压范围20.4一28.8VDCL+-4VDC(最小)额定输岀电流（最大）400mA（短路保护）最大波纹噪声（dOMHz）峰峰值与输人线路相同隔离（CPU逻辑侧与传感器电源）未隔离型号CPU1214CAC/DC/继电器CPU1214CDC/DC/继电器CPU1214CDC/DC/DC数字输入输入点数14类型漏型/源型（IEC1类漏型）额定电压4mA时24VDC,額定值允许的连续电压最大30VDC浪涌电压35VDC・持续0.5s逻辑1信号（最小）2.5mA时15VDC逻辑0信号（最大）1mA时5VDC隔离（现场侧与逻辑側）500VAC,持续1min隔离组1滤波时间0.2,0.4、0.8.1.6.3.2、6.4fp12.8ms(可选择.4个为一组)HSC时钟输入频率（最大）（逻辑1电平=15-26VDC）单相：100KHz(la.O一la.5)和30KHz(la.6一lb.5)正交相位：80KHz(la.O一la.5)和20KHz(la.6一lb.5)同时接通的输入数14电缆长度（米）500（屏蔽）；300（非屏蔽），50（屏蔽，HSC输人）|模拟输入输入路数2类型电压（单侧）范围0一10V满量程范围（数据字）0一27648过冲范围（数据字）27,649一32,511溢岀（数据字）32,512一32767精度10位最大耐压35VDC平滑无.弱.中或强噪声抑制10.50或60Hz阻抗>100KO隔离（现场侧与逻辑側）无精度(25。
5)-55°C)满量程的3.0%/3.5%共模抑制40dB,DC一60Hz工作信号范围信号加共模电压必须小于+12V且大于2V电缆长度（米）10米屏蔽双绞线数字输岀输岀点数10类型继电器，干触点固态一MOSFET电压范围5-30VDC或5-250VAC20.4一28.8VDC最大电流时的逻辑1信号—最小20VDC具有10KQ负载时的逻辑0信号—最大0.1VDC电流（最大）2.0A0.5A灯负载30WDC/200WAC5W通态电阻新设备杲大为0.20最大0.6Q每点的漏泄电流最大10mA浪涌电流触点闭合时为7A8A,最长持续100ms过载保护无隔离（现场侧与逻辑側）1500VAC,持续1min（线固与触点）无（线圈与逻辑侧）500VAC,持续1min陽离电阻新设备最小为100—断开触点间的绝缘750VAC,持续1min—隔离组21电感钳位电压—L+・48VDC,1W损耗开关延迟（Qa・O-Qa.3）最长10ms断开到接通最长为1.Oms接通到断开金长为3.0ms开关延迟（Qa・4一Qb.1）杲长10ms断开到接通最长为50ms接通到断开金长为200Ms脉冲串输岀频率（Qa・O和Qa・2）不推荐最大100KHz,最小2Hz机械寿命（无负载）10,000,000个斷开/闭合周期—额定负载下的触点寿命100,000个断刑闭台周期—RUN-STOP时的行为上一个值或替换值（歎认值为0）同时接通的输岀数10电缆长度（米）500（屏蔽）；150（非屏蔽）17输入/输出扩展模块19#SB1223数字量输入/输出信号板技术规范SM1221数字量输入模块技术规范#型号SB1223DI2x24VDC.DQ2x24VDC订货号(MLFB)6ES7223-0BD30-0XB0常规尺寸WxHxD(mm)38x62x21至量40g功耗jb1.0W电流消耗（SM总线）J50mA电流消耗（24VDC）]所用的每点输人4mA数字输入输入点数2类型IEC1类漏型额定电压4mA时24VDC,额定值允许的连续电压—熾大30VDC浪涌电压35VDC,持续0・5s逻辑1信号（最小）2.5mA时15VDC逻辑0信号（最大）1mA时5VDCHSC时钟输入频率（最大）20kHz(15一30VDC)30kHz(15一26VDC)隔离（现场侧与逻辑侧）500VAC,持续1min隔离组1滤波时间0.2,0.4.0.8、1.6,3・2.6.4和12.8ms可选择，2个为一组同时接通的输入数2电缆长度（米）t500（屏蔽八300（非屏蔽）数字输出输岀点数2输出类型固态一MOSFET电压范围20.4一28.8VDC最大电流时的逻辑1信号最小20VDC具有10KQ负载时的逻辑0信号冷大0.1VDC电流（最大）上0.5A灯负载5W通态触点电阻上最大0.6n每点的漏泄电流最大10pA脉冲串输岀频率最大20KHz,最小2Hz浪涌电流5A,最长持续100ms过载保护隔离（现场侧与逻辑侧）500VAC,持续1min隔离组1每个公共端的电流1A电感钳位电压L+-48V,1W损耗开关延迟断开到接通最长为2ps接通到断开最长为10MsRUN一STOP时的行为上一个值或替换值（默认值为0）同时接通的输出数2电缆长度（米）t500（屏蔽）$150（非屏蔽）型号SM1221DI8x24VDCSM1221DI16x24VDC订货号（MLFB）6ES7221-1BF30-0XB06ES7221-1BH30-0XB0常规尺寸WxHxD(mm)45x100x75至量]170g210g功耗T1.5W2.5W电流消耗（SM总线）105mA130mA电流消耗（24VDC）所用的每点输入4mAj所用的每点输入4mA|数字输入输入点数816类型]漏型/源型（IEC1类漏型）额定电压]4mA时24VDC,锁定值允许的连续电压冷大30VDC浪涌电压]35VDC,持续0.5S逻辑1信号（最小）2.5mABt15VDC逻辑0信号（最大）1mA时5VDC隔罔（现场侧与逻辑侧）500VAC,持续1min隔离组]24滤波时间0.2,0.4,0.8、1.6、3.2、6.4和12.8ms(可选择•4个为一组)同时接通的输入数816电缆长度（米）500（屏蔽）；300（非屏蔽）#SM1222数字量输出模块技术规范型号SM1222DQ8x继电器SM1222DQ16X继电器SM1222DQ8x24VDCSM1222DQ16x24VDC订货号（MLFB）6ES7222-1HF30-0XB06ES7222-1HH30-0XB06ES7222-1BF30-0XB06ES7222-1BH30-0XB0常规尺寸WxHxD(mm)45x100x75190g260g180g220g功耗4.5W8.5W1.5W2.5W电流消耗（SM总线）21120mA135mA120mA140mA电流消耗（24VDC）所用的每个继电器线圄11mA—数字输岀输岀点数816816类型继电器，干触点固态一MOSFET电压范围5一30VDC或5-250VAC20.4一28.8VDC最大电流时的逻辑1信号]—最小20VDC具有10KQ负载时的逻辑0信号—熾大0.1VDC电流（最大）212.0A0.5A灯负载30WDC/200WAC5W通态触点电阻21新设备最大为0.2Q熾大0.6Q每点的漏泄电流21—熾大10yA浪涌电流触点闭合时为7A8A,最长持续100ms过载保护无陽离（现场侧与逻辑侧）1500VAC,持续1min（线固与触点）无（线圈与逻辑侧）500VAC・持续1min陽离电阻21新设备最小为100MQ—断开触点间的绝缘21750VAC,持续1min—隔离组2411每个公共端的电流（最大）2110A4A8A电感钳位电压21—L148V,1W损耗开关延迟最长10ms断开到接通最长为50MS接通到斷开最长为200ms机械寿命（无负载）2110,000,000个斷开/闭合周期—额定负载下的触点寿命]100,000个断刑闭台周期—RUN-STOP时的行为21上一个值或替换值（默认值为0）同时接通的输出数21816816电缆长度（米）n500（屏蔽）「50（非屏蔽）SM1223数字量输入/输出模块技术规范型号SM1223DI8X24VDC.DQ8X继电器SM1223DI16X24VDC.DQ16X继电器SM1223DI8X24VDC.DQ8X24VDCSM1223DI16X24VDC.DQ16X24VDC订货号（MLFB）6ES7223-1PH30-0XB06ES7223-1PL30-0XB06ES7223-1BH30-0XB06ES7223-1BL30-0XB0尺寸WxHxD(mm)45x100x7570x100x7545x100x7570x100x75至量230g350g210g310g功耗5.5W10W2.5W4.5W电流消耗（SM总线）J145mA180mA145mA185mA电流消耗（24VDC）所用的每点输入4mA所用的每个继电器线囲11mA所用的每点输入4mA数字输入输入点数816816类型漏型/源型（IEC1类漏型）额定电压4mA时24VDC,领定值允许的连续电压21最大30VDC浪涌电压35VDC,持续0.5S逻辑1信号（最小）212.5mA时15VDC逻辑o信号（最大）211mA时5VDC隔离（现场侧与逻辑侧）]500VAC,持续1min陽离组2222滤波时间0Z0.4,0.8、1.6、3.2、6.4fQ12.8ms(可选择,4个为一组)同时接通的输入数21816816电缆长度（米）500（屏蔽）'300（非屏蔽）数字输岀输岀点数816816类型继电器，干触点固态一MOSFET电压范围5一30VDC或5-250VAC20.4一28.8VDC最大电流时的逻辑1信号j—最小20VDC具有10KQ负载时的逻辑0信号—冷大0.1VDC电流（最大）212.0A0.5A灯负载30WDC/200WAC5W通态触点电阻21新设备冷大为0.2Q冷大0.6Q每点的漏泄电流21—冷大10yA浪涌电流轴占闭台时响7A8A,最长持续100ms过载保护无隔离（现场侧与逻辑侧）1500VAC,持续1min（线固与触点）无（线圈与逻辑侧）500VAC,持续1min陽离电阻31新设备磊小为100MD—断开触点间的绝缘j750VAC,持续1min—陽离组2411每个公共端的电流J10A8A4A8A电感钳位电压21—L148V,1W损耗开关延迟最长10ms断开到接通最长为50Ms接通到斷开最长为200ms机械寿命（无负载）2110,000,000个斷开/闭合周期—额定负载下的触点寿命J100,000个断开倜台周期—RUN-STOP时的行为21上一个值或替换值（默认值为0）同时接通的输出数21816816电缆长度（米）500（屏蔽）；150（非屏和21SB1232模拟量输出信号板技术规范##型号SB1223AQ1x12位订货号（MLFB）6ES7232-4HA30-0XB0常规尺寸WxHxD(mm)38x62x21mm40g功耗1.5W电流消耗（SM总线）15mA电流消耗（24VDC）40mA（无负载）模拟输岀输岀路数1类型电压或电流范围±10V或0-20mA精度电压：12位电流：11位型号SB1223AQ1x12位满量程范围（数据字）精度（25°C/0一55°C）电E：-27,648一27,648电流：0一27,648满量程的±0.5%/±1%稳定时间（新值的95%）电压:300pS(R)、750nS(1uF)电流：600uS(1mH)M2ms(10mH)负载阻抗电压：a1000Q电流：M600QRUN一STOP时的行为上一个值或替换值（默认值为0）隔离（现场侧与逻辑侧）无电缆长度（米）10米，屏蔽双绞线诊断上溢仆溢有对地短路（仅限电压模式）有断路（仅限电流模式）有##SM1231模拟量输入模块.SM1234模拟量输入/输出模块技术规范型号SM1231Al4x13位SM1231AI8x13位SM1234AI4x13位AQ2x14位订货号（MLFB）6ES7231-4HD30-0XB06ES7231-4HF30-0XB06ES7234-4HE30-0XB0常规尺寸WxHxD(mm)45x100x7545x100x7545x100x75至量21180g180g220g功耗1.5W1.5W2.0W电流消耗（SM总线）2180mA90mA80mA电流消耗（24VDC）45mA45mA60mA（无负载）模拟输入输入路数484类型电压或电流（差动）:可2个选为一组范围±10V,±5V.±2.5V^O-20mA满量程范围（数据字）U•27,648一27,648过冲/下冲范围（数据字）电压:32.511一27,649卜27,649一-32,512电流:32.511一27,649/0--4864上溢/下溢（数据字）电压:32,767一32,512/与乙513一-32,768电流：32,767一32,512Z-4865一£2,768精度□12位+符号位最大耐压/耐流ZI±35V/±40mA平滑无.弱.中或强噪声抑制400、60、50或10Hz阻抗（电压）1250Q（电流｝陽离（现场侧与逻辑侧）无精度(2590-55°C)21满量程的±0.1%/±0.2%模数转换时间ZI625ns(400Hz抑制)共模抑制40dB,DC一60Hz工作信号范围信号加共模电压必须小干+12V且大于-12V电缆长度（米）100米，屏蔽双绞线诊断上溢/下溢是。
有"有“对地短路（仅限电压模式）不适用不适用输出端有断路（仅限电流模式）u不适用不适用输出端有24VDC低压有有有如果对输入端施加大干+30VDC或小干-15VDC的电氐则结果值将是未知的，因此相应的上溢或下溢可能不会激活SM1232模拟量输出模块.SM1234模拟量输入/输出模块技术规范型号SM1232AQ2x14位SM1232AQ4x14位SM1234Al4x13位AQ2x14位订货号（MLFB）6ES7232-4HB30-0XB06ES7232-4HD30-0XB06ES7234-4HE30-0XB0常规尺寸WxHxD(mm)45x100x7545x100x7545x100x75重量180g180g220g功耗1.5W1.5W2.0W电流消耗（SM总线）80mA80mA80mA电流消耗（24VDC）45mA（无负载）45mA(无负载)60mA（无负载）模拟输岀输岀路数242类型电压或电流范围±10V或0-20mA精度电压：14位'电流：13位满量程范围（数据字）电E：-27,648一27,648$电流：0一27,648精度(2590-55°C)满量程的±0.3%/±0.6%稳定时间（新值的95%）电压：300mS(R).750pS(1uF)；电流：600MS(1mH)、2ms(10mH)负载阻抗电压：1000O；电流：W600QRUN一STOP时的行为上一个值或替换值（默认值为0）隔离（现场侧与逻辑侧）无电缆长度（米）[00米，屏蔽双绞线诊断上溢/下溢有有有"对地短路（仅限电压模式）有输出端有断路（仅限电流模式）有输出端有24VDC低压有有有n如果对输入端施加大于+30VDC或小于-15VDC的电氐则结果值将是未知的，因此相应的上溢或下溢可能不会激活。
23电源模块PM1207输入仿真器SIM1274##外观外观##•为SIMATICS7-1200提供稳定电源•为S7-1200设计•输入120/230VAC,输出24VDC/2.5A•在调试及实际运行期间用干测试程序的仿真模块•8或14个仿真输人•输人状态选择开关技术规范#技术规范PM1207电源订货号6EP1332-1SH71输入电压.额定值•范围120/230VAC(自动调整范压)85-132V/176一264VAC电源缓冲>20ms(当Ut-93/187V)电源频率额定值•范围50/60HzRange47-63Hz输入电流.额定值开启电流(25°C)推荐使用微型断路器1.2/0.67A<13A16A特征曲线B.10A待征曲线C输出电压.额定值偏差残余波纹调整范围24VDC±3%<150mVpp无输出电流.额定值2.5A额定值下效率近似值]83%并联以提高性能是.2个装置电气短路保护上能，自动重启无线电干扰抑制等级(EN55022)B级状态显示24V时LED为绿色，OK电源谐波限制(EN61000-3-2)不适用防护等级IP20安全等级1级电流隔离SELV输出电压，符台EN60950及EN50178工作环境温度上0-60°C运输/存储温度上0-60°C安装标准安装导轨EN6071535x7.5/15尺寸(WxHxD).mm70x100x75近似更量0.3kg认证thCE,cULus型号8位置仿真器14位置仿真器订货号(MLFB)6ES7274-1XF30-0XA06ES7274-1XH30-0XA0尺寸WxHxD(mm)43x35x2367x35x2320g30g点数814配套使用的CPUCPU1211C.CPU1212CCPU1214C这些输入仿真器未获准在ClassIDIV2或ClassIZone2危险场所使用。
如果在ClassIDIV2或ClassIZone2场所使用.开关存在潜在的打火危险/爆炸危险仿真器的连接8位仿真器(6ES7274-1XF30-0XA0)24VDC传感器电源输出14位仿真器(6ES7274-1XH30-0XA0)24VDC传感希电源输出##通讯模块。
