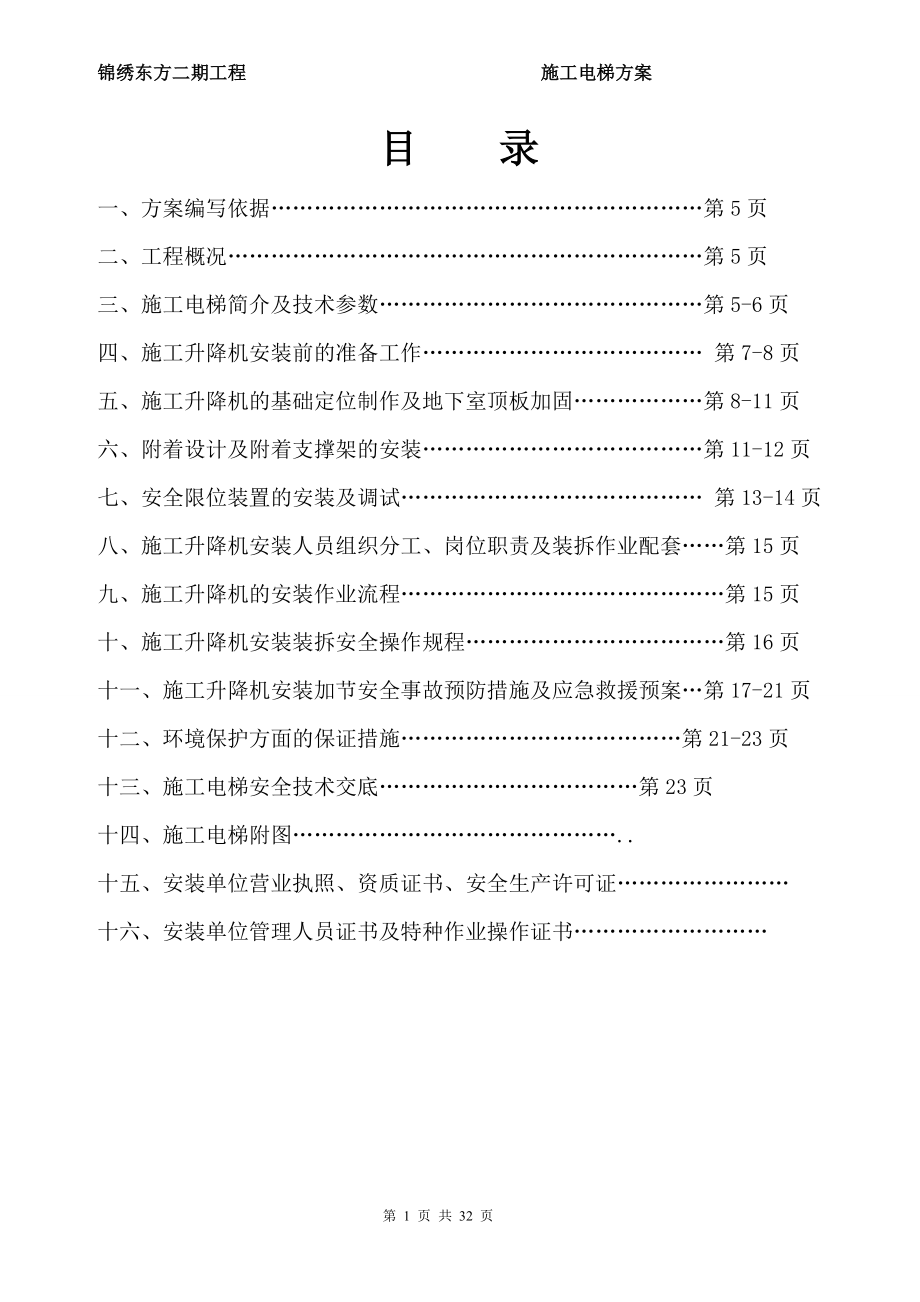

锦绣东方二期工程 施工电梯方案目 录一、方案编写依据……………………………………………………第5页二、工程概况…………………………………………………………第5页三、施工电梯简介及技术参数………………………………………第5-6页四、施工升降机安装前的准备工作………………………………… 第7-8页五、施工升降机的基础定位制作及地下室顶板加固………………第8-11页六、附着设计及附着支撑架的安装…………………………………第11-12页七、安全限位装置的安装及调试…………………………………… 第13-14页八、施工升降机安装人员组织分工、岗位职责及装拆作业配套……第15页九、施工升降机的安装作业流程………………………………………第15页十、施工升降机安装装拆安全操作规程………………………………第16页十一、施工升降机安装加节安全事故预防措施及应急救援预案…第17-21页十二、环境保护方面的保证措施…………………………………第21-23页十三、施工电梯安全技术交底………………………………第23页十四、施工电梯附图………………………………………..十五、安装单位营业执照、资质证书、安全生产许可证……………………十六、安装单位管理人员证书及特种作业操作证书……………………… 一、方案编写依据1、中华人民共和国安全生产法—2002年6月29日九届人大第二十八次会议通过2、建设工程安全生产管理条例—393号令3、建筑机械使用安全技术规程—JGJ33-20014、建筑机械安全检查标准—JGJ59-20115、施工升降机技术条件—GB/510054-20056、施工升降机技术规程—GB/T10055-20057、施工升降机试验方法—GB/T10056-20058、《建筑起重机械安全监督管理规定》（建设部令第166号文件）9、《建筑施工起重机安装、使用、拆卸安装技术规程》JGJ215-2010二、工程概况本工程位于成都市二环路东三段的锦绣东方二期 施工电梯安装高度115米。
由成都建筑工程集团总公司承建为了解决施工中人、货的垂直运输，选用SC200/200型施工升降机根据施工现场劳动力强度及施工的特点，需安装施工电梯1台施工电梯安装在地下室顶板上，施工电梯荷载通过基座转化成对建筑物楼板的均布荷载（基座做法详见施工电梯基座附图）地下室顶板板厚180mm，地下室顶板标高为：-0.05m地下室顶板混凝土标号为：C30，地下室顶板允许最大荷载为18KN/㎡施工电梯位于建筑2-7轴至B轴处该施工升降机安、拆方便，并可随建筑物增高而增高，启动和制动平稳，有非常可靠的电气和机械安全系统，是一种安全、高效的垂直运输机械设备平面位置;详见人货电梯平面布置图），为保证基础承载力要求，在地下室负一、二层采用采用的钢管48×3.搭设满堂支撑加固 三、施工电梯简介及技术参数1、施工电梯组成施工升降机又称施工电梯，是附着在建筑物上，用来提料和方便施工人员上下的垂直运输设备，施工电梯主要由导轨架、吊笼、防护围栏、底架附着装配，平衡系统，电气系统和安全装置组成2、本施工升降机是双笼电梯，单笼额定载重量2000㎏，起升运行速度36m/min，最大提升高度200m，本机系成熟产品，技术先进，性能优良安全可靠，架设方便，其他参数见下表SC200/200TD施工升降机主要技术参数见下表：额定载重量（单笼）2000㎏额定起升速度38米/min电机型号YZEJI32M-4电机持续功率6×11kw电机制动力矩（单台）120牛顿·米最大提升高度380m≤H≤450m （其中H为道轨架安装高度）吊笼净空尺寸（长×宽×高）3.2×1.5×2.5导轨架自由端最大允许高度7.5米施工电梯自带吊杆起吊能力200kg标准节尺寸0.65×0.65×1.508整机重量（ 115高度 85节） 22.139 t四、施工升降机安装前的准备工作（1）看现场，综合使用、装拆、附着。
2）组建安装作业班子，分头进行技术、物资准备3）编写施工方案4）全面检修设备5）施工升降机供电容量64kVA，电压380±5V，频率50Hz6）施工升降机安装前建筑物主体外架影响升降机安装的部位应拆除，为设备装拆创造条件7）对作业人员进行安全技术交底8）设备及企业资质、安全许可证，以及设备的生产许可证、出厂合格证以及维修记录和防坠安全器的检验报告、操作证五、施工升降机的基础定位制作及地下室顶板加固安装1、施工电梯和荷载计算：施工电梯荷载取值由产品使用手册中查阅其中电梯导轨总高度115m，需标准节85节围栏重量1370kg 吊笼重量1420×2=2840kg导轨架重量174kg/节×85节=14790kg吊笼载重2000×2=4000kg合计：22.139t2、基础承受荷载根据施工现场决定施工电梯安装在地下室顶板上，施工电梯荷载通过基座转化成对建筑物楼板的均布荷载基座重：3.6*6*0.3*2500=16200（22139+16200）*10=383390/1000=383.39KN基座面积：3.6×6=21.6m2基底承载:383.39÷21.6=17.75KN/ m2地下室顶板允许最大荷载为18KN/㎡，施工电梯及基础荷载为17.75 KN/㎡。
为保证基础承载力要求，在地下室负一、二层采用满堂支撑加固 3、根据现场安装位置需钢管加固，具体加固见附页加固图4、安装时用塔机首先将基础构架吊放在平台上，让构架上的孔与基础的地脚架上的螺孔对正，然后拧上四个地脚螺栓5、校正导轨架接口a、安装前可准备一些调整垫块，垫块斜度不大于1:20，厚度为1mm、2mm、5mm三种规格b、用水平仪或经纬仪校正导轨架接口，使四个接口处于同一水平面内，其误差按照产品使用说明书要求c、导轨架的垂直度应在（1‰）以内d、在b项和c项的测量中，如有达不到要求的应加调整垫块调整，首先根据需要找出需加垫块的位置，选好垫块厚度，然后松开地脚螺栓后再测量，如此反复进行，直至达到要求6、防护围栏安装把防护围栏基础构架放在基础上，用水平仪校正导轨架接口，并填实构架与基础间的空隙，然后拧紧地脚螺栓，当吊笼安装就位后可拼装侧墙壁板、门和门框、使活动门上下开启灵活7、导轨架安装先把标准节A、B安放在基础构架接口上拧紧联结螺栓，然后逐节安装其余标准节，在每次标准节安装前应分别在标准节插口清除杂物，并涂抹少量黄油，在每道接口高10cm处检查导轨垂直度＜1‰一旦发现超差应及时用斜支撑加以校正。
标准节拼装时，相邻标准节立柱结合面对接应平直，相互错位形成的，阶差不得大于0.8mm相邻齿条对接处，沿齿高方向的阶差不得大于0.3mm（施工升降机技术条件，GB/T10054—19964.2、2.2、4.2、2.3）在标准节加装到三层后必须加设附墙支撑架，一端与标准节固定，要求墙面能随5800kg的反力过道竖杆兼作楼层平台框架，以便加设登楼跳板，每次末节（最高节）过道竖杆上均需套上防水盖子导轨架安装后其垂直高度应满足表2要求其测量方法是，吊笼空笼着地，从垂直于吊笼长度方向与平行吊笼长度方向分别用经纬仪测量轨架的安装垂直，重复三次取平均值导轨安装垂直度公差规定值导轨架设高度（m）≤70＞70-100＞100-150＞100-150＞200垂直度公差值（mm/全高）不大于导轨架设高度的1‰35-5050-7575-100＞1008、吊笼安装用塔机把吊笼在导轨架上就位后，调整上、下、左、右导向轮及压轮装置，使齿轮与齿轮啮合情况应符合要求让靠近齿条一边的上、下单导向轮与标准节主弦钢管间隙小于0.5mm，用塞尺检查三个齿轮的侧隙和接触情况，要求齿侧间隙小于0.4mm，如不符合要求，可调节传动板背后的调节螺钉来满足要求。
b、齿轮、齿条啮合情况调整好后，另一面的单导轮与导轨架立柱间的间隙应调到0.5mm以内9、电气安装a、电缆导向架按施工图要求固定在过道竖杆上，每隔4.5m装1个，并保持在电缆架上方的同一垂直线上b、安装工地应具备能量足够的电源，并必须配备一个专供升降机使用的电源箱，每个吊笼应由一个开关控制电源频率（50Hz/60Hz）、电源电压（380V±5%）施工电梯的专用电源箱应直接从工地变电室引入电源，距离不应超过20m，每个吊笼用一根大于25mm2的铜芯线电缆连接，如距离过长应增加电缆的截面积必须在电梯三米内配备一个二级保护配电箱，电源从二级保护配电箱再用不小于25mm2的铜芯线连接到施工电梯的外笼电箱c、升降机结构、电动机和电气设备的金属外壳均应接地，接地电阻不超过4Ω当接地出现故障时，主控制电路和其他控制电路中断路器应自动切断，上、下接触器应电气联锁吊笼应设有检修或拆装时在顶部使用的控制盒对多速升降机只允许以低速运行在使用吊笼顶部控制盒时，其他操作装置均不起作用，但吊笼的安全装置仍起保护作用控制盒应安装非自行复位的急停开关，任何时候均可切断电路停止吊笼的运行在操作位置上应标明控制元件的用途和动作方向。
在施工升降机安装高度大于120m并超过建筑物高度时应安装空中障碍灯电气及电气元件（电子元器件部分除外）的对地绝缘电阻不小于0.4mΩ，电气线路的对地绝缘电阻不应小于1MΩ电气线路的安全触点的绝缘电压，当外壳保护等级在1P4X以上时为250V；当外壳保护等级小于1P4X时为500V六、附着设计及附着支撑架的安装1、附着设计由于工程需要，该施工电梯安装附着11.5米安装第一道附着，以后每道附着之间的间距不能超过9米，以此类推最后一道附着以上高度不能超过7.5米，附着为楼面穿孔附着；穿板连接螺栓选用强度等级为4.8-8.8级的M24螺栓，螺栓长度根据板厚度而定每道附着4根螺栓，抗拉、抗剪强度富裕，安装时必须加垫平垫并拧紧螺栓（见附图二）2、附墙支撑架的安装a、根据平面布置图选择Ⅱ型附着连接方式如下（选用B型连接）：b、在道轨架上安装两根方管，用螺栓紧固将两根方管与板连接，用螺栓及销子将其余部分连接起来附着支架与板的连接——在梁侧面开Ф30mm孔，用穿板螺杆布置附着与梁连接并紧固螺栓，调节好各方向的距离并同时校正道轨架的垂直度七、安全限位装置的安装及调试1、底笼、吊笼门的限位开关在出厂前已调试合格。
a、上限位开关的安装上行限位开关碰铁应在保证限位开关在触发后留有上部距离不得大于1.8m上行极限开关碰铁应安装在上行限位开关上0.15m处b、下限位开关下行限位开关碰铁的位置：当吊笼满载下行时，应使吊笼触发下行限位开关后距离缓冲弹簧100-200mm处停车下行极限开关碰铁的安装：应保证吊笼未碰到缓冲弹簧前触发极限开关紧固所有碰铁上的螺栓，保证碰铁不移位2、调整与试运行在施工升降机各部安装就绪后，在试运转同时分别调整各部件相对位置及行程开关转臂长度，再分述如下：间隙调整后可进行吊笼运行试验①手动升降首先确保切断主机电源，然后把驱动电机与减速器连接的检查盖拆下，用撬棒插入机组连轴器孔内，撬动时必须同时用手打开电动机尾端制动器的松闸把手，撬动结束应松手合闸并进行第二次撬动准备，如此反复撬动使吊笼上升1m左右，与此同时检查吊笼在导轨架上的上升情况，并随时调整各滚轮位置，使吊笼齿轮与齿条啮合位置准确，运行平衡，各滚轮与导轨架立柱管接触均匀，无碰撞等现象，然后用手轻拉松闸门把手，使吊笼缓缓下降，以上操作重复一次，确认可行8次后，方可进行机械驱动试车本方法亦适用于事故下降，但应注意下降20m应停止下滑一分钟，以使制动瓦冷却。
②机械驱动力升降在确保电气接线无误，调整两个电动机转动一致、电源供电正常的情况下，把升降机控制开关接到吊笼顶部平台上进行人工操作空载试运行（便于观察）操纵制作开关使吊笼在导轨上下运行数次，吊笼运行平稳，无跳动、异响等故障，同时进一步检查导向轮、齿轮等啮合接触情况，正常后作额载试运行，操作方法同上，并进一步检查电动机、减速器的发热情况在全部情况正常后允许投入正常安装运行，对于新安装的施工升降机，还应作静载试验10分钟，检查吊笼各主梁刚度，及导向轮定位坚固等是否可靠，发现问题应及时解决3、正式运行前调整工作①按说明书要求润滑全机②全面调整分层停车，将手摇起重机拆离平放于笼顶上，接好地线，安好避雷针，安装完成③按预先制定的安装验收方案进行验收④安装完成后，先由项目技术负责人验收，再经监理验收，再报四川建筑机械质量检测中心检测后，方可正式使用八、施工升降机安装人员组织分工、岗位职责及装拆作业配套1、施工升降机安装人员组织分工及岗位职责岗位姓名岗位职责技术负责人吴大财部署协调前后场工作，督促装拆人员履行各自职责，安全技术交底，带领装拆人员实施装拆方案，按工艺和质量要求进行作业，填写作业记录安装工长宋运良负责安装质量控制和安全检查、安全监督、安全警戒安全员唐明负责设备安装检测和现场质安监督检修及质安负责人曾修德负责机件的检查、装拆、调度工作安装工林灵余勇军陈兴荣陈科志负责电器安装及其调试工作电工王建文负责电器安装及其调度工作2、施工升降机装拆作业机具、工具、劳保用品配套表名称规格型号数量备注汽车吊16t1吊装载重汽车5t3转运工具车长安1电锤1随着打孔装拆工具活动板手梅花板手各1套安全帽10顶安全带5根手套10双九、施工升降机的安装作业流程基础板加固（施工方负责）安装、固定基础件→基础构架（K字架）→基础节标准节（共3节）→校正导架接口垂直度小于1‰→缓冲弹簧→吊笼→防护围栏→电缆桶→下限位挡块→接通电源→标准节→导柱过桥连杆→附墙支撑→加标准节至计划高度→调整垂直度不大于1‰→电气系统→上限位挡块→调校安全装置→清洁润滑→运行调试→自检验收→报请政府职能部门监测发证→交付使用十、施工升降机装拆安全操作规程1、施工升降机装拆作业人员必须是有效证件的持有者和健康者。
无专业资格证书或证书过期未审查，身体不适者以及具有高血压等医学上认定不应高处作业者，均禁止介入施工升降机的装拆工作2、装拆人员施工前必须认真学习设备的安装使用说明书和其它必要的作业知识，掌握设备安装程序及工艺要求3、装拆负责人必须在班前召开会议、交接任务、分配工作、讲解方案，进行安全教育，并做记录4、装拆前，必须对所有机件、电气系统和所用工具、索具以及安全防护用品进行仔细检查，确认符合安全技术要求后，方可进行安装作业5、进入施工现场必须遵守现场安全生产管理制度和法规按要求着装戴好安全帽，2米以上高处作业必须拴好安全带6、装拆作业不得大风（四级以上）、浓雾、雨天进行，夜间作业时必须有足够的照明必须严格按工艺流程作业，严禁各行其是、交叉作业严禁脱岗串岗和酒后作业7、作业人员必须服从统一指挥，做到分工明确，各司其职现场应设专职安全员负责作业危险区域的隔离监控和安全措施的落实工作8、现场设备的零、部件必须堆放整齐保管，准确使用；置于高处零部件和工具等对象应妥善放置，以防坠落伤人9、负责设备吊装、转运的人员必须熟悉承运设备的性能和基本参数吊装时必须根据作业要求正确选择吊点；转运时应按行车安全要求装车并捆绑牢固。
10、执行与作业相关的其它安全法规，技术要求和规章制度11、装拆作业人员必须接受项目部的管理和指导与其他员工处好关系，搞好环境卫生，克服不良行为，作到文明生活文明施工12、电梯在安装完毕后的日常运行中必须要有专职人员对电梯进行巡视检查，按规定定期维护和保养，电梯司机在每天上班前应空载运行电梯一次，并检查电梯的各项运行指标和机器的运转情况，特别是安全保护装置是否灵敏可靠并将情况记入运行日志以备检查13、电梯检修和维护人员在每次对电梯进行检查和维修过后应做好相应的检修维护记录14、施工电梯安装完毕，检测合格操作人员必须持有效证件上岗（证件上岗时再递交）十一、施工升降机安装、加节安全事故预防措施及应急救援预案第一章：总 则 第一条：根据《中华人民共和国安全生产法》及《建设工程安全生产管理条例》以及国家省市等有关方面的法律、法规、规定、条例的规定，为确保公司生产安全事故应急救援工作的高效、有序地进行，有效地防范各种安全事故的发生，最大限度地减轻事故灾害，保障职工生命和财产的安全，依据安全生产法及相关安全管理法规规章的规定，结合公司安全生产管理工作实际情况，制定本应急救援预案第二条：本施工升降机安装、加节安全事故预防措施及应急救援预案，适用范围为锦绣东方二期工程施工现场施工电梯安装、加节过程中。
第三条：项目现场应依据本预案制定相应的应急救援实施预案措施，实行层级管理，层级实施，做到各司其职，各负其责第二章：工程简况及重大危险源的分布及危险发展过程第一条：锦绣东方二期工程总建筑面积约49841平方米，结构类型为框剪，为地上33层，地下2层，建筑总高度为99.1米，安装高度115米由成都建筑工程集团总公司承建第二条：根据本工程SC型施工升降机安装、加节、拆卸过程的特点，可能发生的安全事故有：架体倒塌、高处坠落、特体打击、触电、机械伤人、起重伤害、火灾等事故，确定为重大危险源1、危险源－－施工用电：安装、加节过程临时施工用电危险发展过程－－施工升降机运行中的电气设备故障或发生严重漏电导致的机械事故和人员伤亡事故2、危险源－－安装、加节过程的吊装设备（吊机、塔式起重机）和施工升降机安装、加节、拆卸过程的上下运行危险发展过程－－吊机、塔式起重机及施工升降机操作失误、失灵或施工升降机安装、加节过程中发生的机械事故和人员伤亡事故3、危险源－－动火作业危险发展过程－－安装、加节过程中进行焊割、焊接点燃易燃、易爆物品引起火灾4、危险源－－安装、加节过程高空作业和可能发生的其它重大事故危险发展过程－－高空作业，临边作业导致（高处坠落、机械伤害、物体打击等）造成人员伤亡及财产损失。
第三章：施工升降机安装安全组织架构图及各成员岗位职责组长李家奇13980739619副组长郑文有：13558871289（组员）文 勇：通讯联络13880971834（组员）吴大财：消防保卫13730859912（组员）唐明：后勤保障15928454659（组员）宋运良：医疗救护13558797618刘 理 仁（组员）毛格平：抢险抢修 根据法令，当发生自然灾害和安全生产事故时，任何员工都有权利、责任和义务参与抢险救灾，都要服从组织者的命令、指挥和调动1、组长职责：（1）决定是否存在或可能存在重大紧急事故，要求应急服务机构提供帮助并实施厂外应急计划，在不受事故影响的地方进行直接作控制；（2）复查和评估事故（事件）可能发展的方向，确定其可能的发展过程；（3）指导设施的部分停工，并与领导小组成员的关键人员配合指挥现场人员撤离，并确保任何伤害者都能得到足够的重视；（4）与场外应急机构取得联系及对紧急情况的记录作业安排；（5）在场（设施）内实行交通管制，协助场外应急机构开展服务工作；（6）在紧急状态结束后，控制受影响地点的恢复，并组织人员参加事故的分析和处理 2、抢险抢修员职责（1）实施抢险抢修的应急方案和措施，并不断加以改进。
2）寻找受害者并转移至安全地带3）在事故有可能扩大进行抢险抢修或救援时，高度注意避免意外伤害4）抢险抢修或救援结束后，直接报告最高管理者并对结果进行复查和评估 3、后勤保障员职责（1）保障系统内各组人员必须的防护、救护用品及生活物质的供给2）提供合格的抢险抢修或救援的物质及设备第四章：应急预案工作程序第一条：事故报告和现场保护1、事故发生后，领导小组人员要迅速摸清情况，以最快方式将事故的简单情况向工程处处长、工程部及公司领导班子成员报告，并组织项目部迅速采取措施组织抢救，防止事故大，减少人员伤亡的财产损失2、领导小组应马上到事故现场指挥抢救工作，将事故损伤降低到最低程度3、事故发生后，事故发生应当严格保护事故现场，采取有效措施抢救人员和财产，防止事故大因抢救人员、疏导交通等原因，需要移动现场物件时，应当做好标志，绘制现场简图并做出书面记录，妥善保护现场重要痕迹、物证，必要时进行拍照或录像第二条：事故调查 1、事故发生后，成立事故调查组，调查小组由组长、副组长等有关人员组成，必要时，调查可以聘请有关方面的专家协助进行技术鉴定、事故分析和财产损失的评估工作，2、事故的调查工作必须坚持实事求是、尊重科学的原则进行。
3、调查组向发生事故的项目部了解事故的有关情况后索取有关资料时，项目部不得拒绝和隐瞒4、事故处理完毕后，领导小组应当尽快写出详细的事故处理报告逐级上报第五章：施工电梯安装、加节安全事故救护单位情况由于本工程位于成都市成华区二环路东三段，距成都市第六人民医院仅2Km左右，对可能出现的事故救援工作带来了很大的便利，一般情况下伤员从工地到医院只需10分钟第六章：发生安全事故的应急救援措施 安全事故的应急救援措施应根据事故发生的环境、条件、原因、发展状态和严重程度的不同，而采取相应合理的措施，因此，本《事故应急与救援》是安全事故发生后，实施抢救工作和进行事故处理的指导性意见，在实施过程中应根据不同的情况随机进行处理应急救援工具：电工绝缘钳、药箱、担架、监测仪器、交通工具（川A5P261）及社会救援力量、消防救援（119）、医疗救援（120）等十二、环保及文明控制措施一、环保及文明管理体系（一）管理目标我们将依据ISO14001—（2004）环境管理标准和我公司管理体系管理手册和下送的目标与指标，建立环境管理体系，制定环境方针、环境目标和环境指标，配备相应的资源，遵守法规，预防污染，节能减废，实现施工与环境的和谐，达到环境管理标准的要求，确保施工对环境的影响最小，并最大限度地达到施工环境的美化，选择功能型、环保型、节能型的工程材料设备，不仅在施工过程中达到环保要求，而且要确保本工程成为使用功能完备的绿色建筑。
认真贯彻执行建设部、省、市关于施工现场文明施工管理的各项规定使施工现场成为干净、整洁、安全和合理的文明工地，使之成为“最佳标准化文明工地”鉴于本工程的特殊性，我们将重点控制和管理现场布置、监建规划、现场文明施工、大气污染、对水污染、噪音污染、废弃物管理、资源的合理使用以及环保节约型材料设备的选用等在制定控制措施时，考虑对企业形象的影响、环境影响的范围、影响程度、发生频次、社区关注程度、法规符合性、资源消耗、可节约程度以及对材料设备对建筑环保节能的效果等二）组织保证1、在项目经理部建立环境保护体系，明确体系中各岗位的职责和权限，建立并保持一套工作程序，对所有参与人员进行相应的培训2、本工程施工现场必须严格按照公司环保手册和现场管理规定进行管理，项目经理部成立4人左右的场容清洁队，每天负责内外的清理、保洁，洒水降尘等工作三）工作制度1、每周召开一次“施工现场文明施工和环境保护”工作例会，总结前一阶段的施工现场文明施工和环境保护管理情况，布置下一阶段的施工文明施工和环境保护管理工作2、建立并执行施工现场环境保护管理检查制度每周组织一次由各专业施工单位的文明施工和环境保护管理负责人参加的联合检查，对检查中所发现的问题，开出“隐患问题通知单”，各专业施工单位在收到“隐患问题通知单”后，应根据具体情况，定时间、定人、定措施予以解决，我司项目经理部有关部门应监督落问题的解决情况。
二、环保及文明施工措施1、在施工现场周边设立围护设施，并设置封闭式围护设施和警示标志，保持施工现场周边安全、整洁、畅通2、在施工现场明显部位设置施工公告牌、工程概况牌、施工进度牌、安全纪律牌、施工总平面布置图3、施工现场的管理人员和技术工人佩带证明其身份的证卡4、按照施工总平面布置图设置临时设施、机具设备、堆放建筑材料，保证出入口道路及场内通畅、整洁三、防止施工噪音污染1、使用电锤开洞、凿眼时，应使用合格的电锤，及时在钻头注油或水2、加强环保意识的宣传采用有力措施控制人为的施工噪声，严格管理，最大限度地减少噪音扰民3、机械操作指挥尽可能配套使用对讲机来降低起重工的吹哨声带来的噪音污染4、设专人负责扰民协调工作，现场设置居民接待室，负责接待和解决周边居民的投诉四、环境节能型材料设备的选择1、满足设计要求2、满足规范要求3、满足质量和建筑物所特有的使用功能要求4、满足环保、节能要求，具有良好的使用寿命，便于今后建筑物的维护和管理，达到降低建筑物维护管理费用和建筑物运营费用的目的施工电梯基础支撑验算 楼板模板的计算参照《建筑施工模板安全技术规范》(JGJ162-2008)、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)、《混凝土结构设计规范》(GB50010-2010)、《钢结构设计规范》(GB 50017-2003)、《组合钢模板技术规范》(GB50214-2001)、《木结构设计规范》(GB 50005━2003)、《建筑结构荷载规范》(2006年版)(GB 50009-2001)等编制。
地下室顶板允许最大荷载为18KN/㎡，施工电梯及基础荷载为17.75 KN/㎡为保证基础承载力要求，在地下室负一、二层采用采用满堂支撑加固，地下室顶板按照最大承受力40%（7.2KN/㎡）计算，满堂支撑架体承受17.75-7.2=10.55KN/㎡ 本支架计算公式(2)参照《施工技术》2002.3.《扣件式钢管模板高支撑架设计和使用 搭设尺寸为：立杆的纵距 b=0.50米，立杆的横距 l=0.50米，立杆的步距 h=1.50米板底木楞截面宽度:50mm;高度：100mm;间距：100mm;采用的钢管类型为48×3.0，采用扣件连接方式 一、模板面板计算 依据《建筑施工模板安全技术规范》JGJ162-2008,5.2 面板为受弯结构,需要验算其抗弯强度和刚度模板面板按照三跨连续梁计算 使用模板类型为：覆膜胶合板 (1)钢筋混凝土板自重(kN/m)： q11 = 25.100×0.000×0.500=0.000kN/m (2)活荷载为施工荷载标准值(kN/m)： q13 = 10.550×0.500=5.275kN/m 均布线荷载标准值为： q = 25.100×0.000×0.500+0.350×0.500=0.175kN/m 均布线荷载设计值为： 按可变荷载效应控制的组合方式： q1 = 0.9×[1.2×(0.000+0.175)+1.4×5.275]=6.836kN/m 按永久荷载效应控制的组合方式： q1 = 0.9×[1.35×(0.000+0.175)+1.4×0.7×5.275]=4.865kN/m 根据以上两者比较应取q1 = 6.836kN/m作为设计依据。
集中荷载设计值： 模板自重线荷载设计值 q2 = 0.9×1.2×0.350×0.500=0.189kN/m 跨中集中荷载设计值 P = 0.9×1.4×10.550=13.293kN 面板的截面惯性矩I和截面抵抗矩W分别为: 本算例中，截面抵抗矩W和截面惯性矩I分别为: W = 50.00×1.80×1.80/6 = 27.00cm3； I = 50.00×1.80×1.80×1.80/12 = 24.30cm4； (1)抗弯强度计算 施工荷载为均布线荷载：M1 = 0.1q1l2 = 0.1×6.836×0.1002=0.007kN.m 施工荷载为集中荷载：M2 = 0.1q2l2 + 0.175Pl = 0.1×0.189×0.1002+0.175×13.293×0.100=0.233kN.m M2> M1，故应采用M2验算抗弯强度 σ = M / W < [f] 其中 σ—— 面板的抗弯强度计算值(N/mm2)； M —— 面板的最大弯距(N.mm)； W —— 面板的净截面抵抗矩； [f]—— 面板的抗弯强度设计值，取15.00N/mm2； 经计算得到面板抗弯强度计算值 σ = 0.233×1000×1000/27000=8.623N/mm2 面板的抗弯强度验算 σ < [f],满足要求! (2)挠度计算 验算挠度时不考虑可变荷载值，仅考虑永久荷载标准值， 故采用均布线荷载标准值为设计值。
v = 0.677ql4 / 100EI < [v] = l / 400 面板最大挠度计算值 v = 0.677×0.175×1004/(100×8000×243000)=0.000mm 面板的最大挠度小于100.0/400,满足要求! 二、支撑方木的计算 方木按照均布荷载下三跨连续梁计算 1.荷载的计算 (1)钢筋混凝土板自重(kN/m)： q11 = 25.100×0.000×0.100=0.000kN/m (2)模板的自重线荷载(kN/m)： q12 = 0.350×0.100=0.035kN/m (3)活荷载为施工荷载标准值(kN/m)： q13 = 10.550×0.100=1.055kN/m 均布线荷载标准值为： q = 25.100×0.000×0.100+0.350×0.100=0.035kN/m 均布线荷载设计值为： 按可变荷载效应控制的组合方式： q1 = 0.9×[1.2×(0.000+0.035)+1.4×1.055]=1.367kN/m 按永久荷载效应控制的组合方式： q1 = 0.9×[1.35×(0.000+0.035)+1.4×0.7×1.055]=0.973kN/m 根据以上两者比较应取q1 = 1.367kN/m作为设计依据。
集中荷载设计值： 模板自重线荷载设计值 q2 = 0.9×1.2×0.350×0.100=0.038kN/m 跨中集中荷载设计值 P = 0.9×1.4×10.550=13.293kN 2.方木的计算 按照三跨连续梁计算，计算过程如下: 方木的截面力学参数为 本算例中，截面抵抗矩W和截面惯性矩I分别为: W = 5.00×10.00×10.00/6 = 83.33cm3； I = 5.00×10.00×10.00×10.00/12 = 416.67cm4； (1)抗弯强度计算 施工荷载为均布线荷载：M1 = 0.1q1l2 = 0.1×1.367×0.5002=0.034kN.m 施工荷载为集中荷载：M2 = 0.1q2l2 + 0.175Pl = 0.1×0.038×0.5002+0.175×13.293×0.500=1.164kN.m M2> M1，故应采用M2验算抗弯强度 σ = M / W < [f] 其中 σ—— 方木的抗弯强度计算值(N/mm2)； M —— 方木的最大弯距(N.mm)； W —— 方木的净截面抵抗矩； [f]—— 方木的抗弯强度设计值，取16.50N/mm2； 经计算得到方木抗弯强度计算值 σ = 1.164×1000×1000/83333=13.969N/mm2 方木的抗弯强度验算 σ < [f],满足要求! (2)挠度计算 验算挠度时不考虑可变荷载值，仅考虑永久荷载标准值， 故采用均布线荷载标准值为设计值。
v = 0.677ql4 / 100EI < [v] = l / 250 方木最大挠度计算值 v = 0.677×0.035×5004/(100×9000×4166667)=0.000mm 方木的最大挠度小于500.0/250,满足要求! (3)最大支座力 最大支座力 N = 1.1ql =1.1×1.367×0.500=0.684kN 三、横向支撑钢管计算 横向支撑钢管按照集中荷载作用下的连续梁计算 集中荷载P取木方支撑传递力 支撑钢管计算简图 支撑钢管剪力图(kN) 支撑钢管弯矩图(kN.m) 经过连续梁的计算得到 最大弯矩 Mmax=0.164kN.m 最大变形 vmax=0.127mm 最大支座力 Qmax=3.746kN 抗弯计算强度 f=0.164×106/4490.0=36.54N/mm2 支撑钢管的抗弯计算强度小于205.0N/mm2,满足要求! 支撑钢管的最大挠度小于500.0/150与10mm,满足要求! 四、扣件抗滑移的计算 按照《建筑施工扣件式钢管脚手架安全技术规范培训讲座》刘群主编， P96页，双扣件承载力设计值取16.00kN， 按照扣件抗滑承载力系数0.80 该工程实际的旋转双扣件承载力取值为Rc=16 ×0.80=12.80kN 。
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5): R ≤ Rc 其中 Rc —— 扣件抗滑承载力设计值,取16.0 ×0.80=12.80KN； R —— 纵向或横向水平杆传给立杆的竖向作用力设计值； 计算中R取最大支座反力，R=3.75kN 双扣件抗滑承载力的设计计算值R=3.75KN < Rc=12.80KN, 满足要求! 五、模板支架荷载标准值(立杆轴力) 作用于模板支架的荷载包括静荷载、活荷载和风荷载 1.静荷载标准值包括以下内容： (1)脚手架钢管的自重(kN)： NG1 = 0.1020×4.800=0.490kN 钢管的自重计算参照《扣件式规范》（JGJ 130- 2011）附录A.0.3 满堂支撑架自重标准值 (2)模板的自重(kN)： NG2 = 0.350×0.500×0.500=0.088kN (3)钢筋混凝土楼板自重(kN)： NG3 = 25.100×0.000×0.500×0.500=0.000kN 经计算得到，静荷载标准值 NG = NG1+NG2+NG3 = 0.577kN。
2.活荷载为施工荷载标准值 计算支架立柱及其他支撑结构时,均布荷载取1.00kN/m2 经计算得到，活荷载标准值 NQ = 1.000×0.500×0.500=0.250kN 3.不考虑风荷载时,立杆的轴向压力设计值 设计值组合一 N = 0.9×(1.2×NG + 1.4×NQ)=0.938kN 设计值组合二 N = 0.9×(1.35×NG + 1.4×0.7×NQ)=0.922kN 根据上述结果比较,应采用0.938kN为设计验算依据 六、立杆的稳定性计算 该架体顶部荷载通过水平杆传递给立杆，顶部立杆呈偏心受压状态，故为满堂脚手架形式，采用满堂脚手架计算方法计算 1、不考虑风荷载时,立杆的稳定性计算 不考虑风荷载时,立杆的稳定性计算公式 其中 N —— 不考虑风荷载时,立杆的轴心压力设计值，N = 0.94kN； —— 轴心受压立杆的稳定系数,由长细比λ= l0/i 查表得到； i —— 计算立杆的截面回转半径 (cm)；i = 1.60 A —— 立杆净截面面积 (cm2)； A = 4.24 —— 钢管立杆抗压强度计算值 (N/mm2)； [f] —— 钢管立杆抗压强度设计值，[f] = 205.00N/mm2； l0 —— 计算长度 (m)； （1）.参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)，计算公式如下： l0 = kμh 其中，k——计算长度附加系数，应按表5.3.4采用；k=1.155； μ—— 考虑满堂脚手架整体稳定因素的单杆计算长度系数，按附录C采用；μ= 2.335 计算结果： λ = μh/i=2.335×1.500×100/1.600=219< [λ]=250, 满足要求! 立杆计算长度 l0 = kμh = 1.155 ×2.335 ×1.50 = 4.05 l0/i = 4045.388/16.000 = 253 由长细比l0/i 的结果查表得到轴心受压立杆的稳定系数 = 0.115 钢管立杆受压应力计算值 = 19.33N/mm2，立杆的稳定性计算 < [f1]=205.00N/mm2,满足要求!施工电梯安全技术交底施工单位名称成都建工集团总公司项目名称安全技术交底内容1、必须持有效证件上岗，统一指挥，遵守《中华人民共和国安全法》、《建筑施工高处作业安全技术检查标准》、《施工升降机安全规则》、《建筑施工安全检查标准》严格按照施工方案及产品说明书进行。
2、施工人员在施工现场必须戴好安全帽，高处作业必须系好安全带，工作现场设置明显的标志或警界线或标志，禁止非工作人员进入施工现场3、工具、零配件放置平稳，不得露出安全栏外，以勉高处掉物伤人4、起重机有悬挂物时导轨架及附着架有人操作时，严禁开动升降机5、严禁酒后或夜间作业6、安装升降时，必须将操作盒拾后劲吊笼顶部，不允许在笼内操作7、吊笼起动前，应先进行全面的检查，消除所有的安全隐患8、雷雨天，雪天或风速超过13m/s的恶劣天气不能进行安装作业9、每安装一次附墙架前，调整导轨架垂直偏差度≦1/1000交底人接受交底人交底时间年 月 日本表一式两份，班组自存一份，归档一份附图：施工电梯安（拆）安全生产协议甲 方：成都市建筑工程集团总公司乙 方：四川鑫川建筑机械有限公司项目名称：锦绣东方二期工程一、 本协议为合同补充条款，在双方签订施工电梯安装拆除合同的同时签订本协议，经双方签订后生效，与合同具有同等法律效力，双方应认真执行二、 甲乙双方应共同遵守国家和本市有关安全生产的法律、法规及规定，认真执行国家、行业、企业安全技术标准三、 坚持“安全第一、预防为主”的方针，不得违章指挥和违章作业，在组织施工生产时必须先落实安全技术措施，防止事故发生。
四、 发生事故立即采取措施保护现场，抢救伤员，防止事故扩大，及时上报上级主管部门，组织事故调查小组，查清事故原因，确定事故责任，按照“四不放过”原则制定改进措施，提出对事故责任者的处理意见五、 乙方应对操作人员进场前组织学习有关安全生产的法律、法规，做到预防为主，安全操作，对设备日检乙方应制定有效措施，乙方负责设备周检、月检工作六、 施工现场内严禁使用易燃易爆物品七、 乙方应负责操作人员的安全管理如出现机械故障或操作人员违章操作引发的操作意外伤亡事故由乙方负责八、 乙方对本单位的操作人员要登记造册（包括指挥员）持证上岗，如实向甲方报告，未经安全教育的不得进入施工现场不得录用无身份证件的人员和未满十六岁的童工九、 乙方应按规定要求设置机械设备安全管理人员，负责操作中的安全技术检查十、 乙方应负责班前安全教育，同时有针对性地对安装拆除及操作人员进行安全技术交底十一、 向甲方出具劳动保护用品和机具设备的检查验收资料，经政府相关部门检测验收合格后方可投入使用十二、 乙方应教育本单位职工遵章守纪，不违章指挥和违章操作，施工中如因乙方人员违章指挥、错误操作、违反安全操作规程而发生伤亡事故，其一切损失由乙方负责。
十三、 此协议作为合同附件，一式两份，甲乙双方各持一份甲 方（章）： 乙 方（章）：成都市建筑工程集团总公司 四川鑫川建筑机械有限公司甲方负责人： 乙方负责人：年 月 日 年 月 日安装合同甲方：成都建工集团总公司乙方：四川鑫川建筑机械有限公司甲方因工程建设需要，向乙方租赁施工升降机（包括安装、拆卸），用于锦绣东方二期工程，甲、乙双方根据《中华人共和国合同法》及有关规定，经双方协商，同意就下列所定条款签订本合同，供双方遵照执行甲、乙双方的职责：一、甲方职责1、施工升降机基础（含钢筋、混凝土、人工等）及其费用由甲方负责甲方必须严格按乙方提供的图纸制作施工升降机基础，保证施工升降机基础地质地耐力及基础砼强度要求2、甲方负责按施工升降机的电源要求提供安全可靠的电源，保证施工升降机供电电源设置在施工升降机基础附近3米以内如因电源原因造成施工升降机电器损坏或引起安全事故，一切损失由甲方负责赔偿除国家电网原因除外。
3、甲方应负责施工升降机进出场道路的通畅及施工现场“三通一平”，排除地上、地下、空中的各种障碍，保证施工升降机现场装拆所需的空间和地理条件及夜间照明等，否则应承担由此造成的相应责任和费用4、甲方负责施工升降机施工现场的总体防护、安全监督管理和施工升降机的使用安排与人员管理并应遵守施工升降机使用有关安全操作规程不得要求施工升降面违章作业甲方应为乙方机组人员提供食宿方便及备品工具存放条件当乙方操作人员不服从正常管理时，甲方有权对其有错误的人员进行批评、教育、处罚或要求调换5、甲方负责做好施工升降机的现场保护工作，如因甲方安全保卫原因造成乙方设备及附件、零部件丢失或人为破坏，应照价赔偿二、乙方职责1、乙方应提供施工升降机基础图并作技术指导，提供施工升降机使用的相关资料及装拆资格证明书2、施工升降机的进出场运输、安装调试、拆卸等工作由乙方负责由于违章拆装施工升降机，或由于施工升降机本身性能原因造成的安全事故由乙方负责3、乙方负责施工升降机的操作安全乙方操作人员应持证上岗，并严格遵守安全操作规程，严禁违章作业乙方操作人员若发现不安全因素，有权拒绝施工，同时及时将情况报告甲方，但是由于乙方操作指挥人员指挥失误或误操作等所引发的安全事故责任由乙方负责。
4、乙方操作人员应服从甲方现场管理人员的正常工作安排，保证甲方的工作需要，含24小时内随叫随到5、施工升降机使用期间的日常维护保养、维修工作由乙方负责，其所需费用由乙方解决若发生机械故障，乙方应组织力量及时抢修6、乙方按现行相关要求办理电梯施工要求的全部手续，并承担费用三、违约责任1、如因甲方场原因，现场障碍限制而拖延施工降机进出场装拆时，由甲方乙方协商解决2、乙方检修施工升降机时，一般故障检修持续不得超过6小时，大件维修持续不得超过24小时，如超过以上规定时间，扣除当天机械台班费（按30天台班/月计）3、未经乙方许可，甲方不得对施工升降机进行任何改装、改良或添加任何设施及物件，否则由此而造成的安全事故、财产损失和人员伤害由甲方承担一切责任4、在施工过程中，甲乙双方应严格遵守国家有关安全操作规程若发生安全事故，甲、乙双方应会同有关各方分析事故原因，明确责任四、本合同签订后，双方应严格遵守，不得擅自修改或解除，如果一方违反规定，并承担由于违约造成的其它损失甲方（签字或盖章）： 乙方（签字或盖章）：成都市建筑工程集团总公司 四川鑫川建筑机械有限公司负责人签字： 负责人签字：年 月 日 年 月 日第 32 页 共 32 页。
