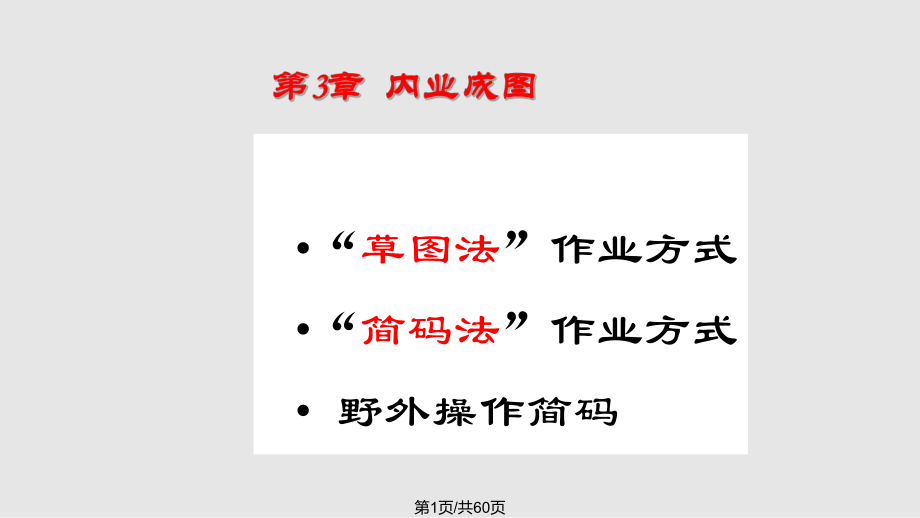

1、业成图方法“草图法”作业方式“简码法”作业方式 野外操作简码第1页/共60页1、CASS菜单与工具条第2页/共60页 “文件”菜单 本菜单主要用于控制文件的输入、输出，对整个系统的运行环境进行修改设定 加入CASS环境 当打开一幅由其他软件制作的地图后，在进行编辑之前最好执行此项操作否则由于图块、图层等的缺失可能会导致系统无法正常运行 该功能将 CASS7.0 系统的图层、图块、线型等加入到当前绘图环境中第3页/共60页 “工具”菜单 本菜单为编辑图形提供各种绘图工具第4页/共60页 “编辑”菜单 本菜单主要通过调用AutoCAD命令，利用其强大丰富、灵活方便的编辑功能来编辑图形 第5页/共60页 “显示”菜单 在CASS中观察一个图形可以有许多方法，掌握好这些方法，将提高绘图的效率特别是对对象的三维动态显示，使视觉效果更加丰富多彩1、CASS菜单与工具条第6页/共60页 “数据”菜单 数据进入CASS都要通过“数据”菜单本菜单包括了大部分CASS面向数据的重要功能，如： 读取全站仪数据 输入测图精灵数据 手工输入原始数据1、CASS菜单与工具条第7页/共60页 “绘图处理”菜单 本菜单主要包括展点、地图分幅、选择图幅、比例尺等与绘图处理相关的功能。
第8页/共60页 “地籍”菜单 本菜单主要用于数字地籍成图（包括权属图、宗地图、地籍表格）的绘制 地籍是土地管理的基础，随着数字化地图的兴起，建立城镇数字地籍数据库的工作已经势在必行，而城镇数字地籍调查测量则是建立城镇地籍数据库的基础第9页/共60页 “土地利用”菜单 通过本菜单可绘制行政区界，生成图斑等地类要素，对土地利用情况进行统计和第10页/共60页 “等高线”菜单 通过本菜单可建立数字地面模型，计算并绘制等高线或等深线，自动切除穿建筑 物、陡坎、高程注记的等高线第11页/共60页 “地物编辑”菜单 功能：主要对地物进行加工编辑内容丰富，手段多样，如果灵活应用，将大大提 高制图效率 第12页/共60页 “检查入库”菜单 总体功能：进行图形的各种检查以及图形格式转换第13页/共60页 “工程应用”菜单 总体功能：坐标查询、面积计算、断面图绘制和土方量计算等第14页/共60页 “图幅管理”菜单 本菜单是用来建立数据库，对图纸进行管理第15页/共60页 CASS屏幕菜单 CASS7.0在屏幕的右侧设置了“屏幕菜单”，这是一个测绘专用交互绘图菜单 主要包括坐标定位、文字注记方式的选择，以及表示各种地物的图形的确定。
第16页/共60页 工具条 两类工具条 上部的“标准工具条”（AutoCAD自带） 屏幕左侧的“CASS实用工具条”，（CASS常用功能） 当鼠标指针在这两个工具栏的某个图标上停留一两秒钟，将出现该图标的提示第17页/共60页 CASS实用工具条1、CASS菜单与工具条第18页/共60页2、CASS基本作图CASS基本作图流程1.定显示区2.选择成图法3.展点4.绘平面图5.绘等高线6.加注记7.加边框8.绘图输出第19页/共60页第20页/共60页1.定显示区通过坐标数据文件中的最大、最小坐标定出屏幕窗口的显示范围绘图处理】【定显示区】,打开数据文件 STUDY.DAT第21页/共60页2.选择成图法【坐标定位】【点号定位】,打开点号坐标数据文件STUDY.DAT第22页/共60页3.展点【绘图处理】【展野外测点点号】，提示“绘图比例尺”，回车（1:500）或输入比例尺；然后打开对应的坐标数据文件STUDY.DAT第23页/共60页4. 绘平面图（公路）【交通设施】【公路】选择“平行等外公路”第24页/共60页4. 绘平面图（房屋1）【居民地】【一般房屋】，选择“多点砼房屋”第25页/共60页4. 绘平面图（房屋2）【居民地】【一般房屋】，选择“多点砼房屋”第26页/共60页4.绘平面图（其它地物）【居民地】【一般房屋】用 3、39、16 三点绘制2层四点砖房屋；【垣栅】用 68、67、66 绘制不拟合的依比例围墙；【普通房屋】用76、77、78 三点绘制四点棚房。
【交通设施】【其他道路】用 86、87、88、89、90、91 绘制拟合的小路；用103、104、105、106 绘制拟合的不依比例乡村路地貌土质】【坡坎】用 54、55、56、57 绘制拟合的坎高为1米的未加固陡坎；用 93、94、95、96 绘制制不拟合的坎高为1米的加固陡坎第27页/共60页4. 绘平面图（其它地物）【独立地物】【公共设施】用 69、70、71、72、97、98 分别绘制路灯；【科文卫体】用 73、74 绘制宣传橱窗；【农业设施】用 59 绘制不依比例肥气池水系设施】【陆地要素】用 79 绘制水井管线设施】【电力线】用 75、83、84、85 绘制地面上输电线植被园林】【林地】用 99、100、101、102 分别绘制果树独立树；【耕地】用 58、80、81、82 绘制菜地（不拟合，保留边界）控制点】【平面控制点】用1、2、4分别生成埋石图根点等级-点名：D121，D123，D135）第28页/共60页第29页/共60页5.绘等高线（展高程点）【绘图处理】【展高程点】，选择数据文件STUDY.DAT命令区提示：注记高程点的距离(米):直接回车，表示不对高程点注记进行取舍，全部展出来。
输入距离，表示以该距离进行取舍 第30页/共60页5.绘等高线（建立DTM模型）【等高线】【建立DTM】，弹出如图对话框：第31页/共60页第32页/共60页5.绘等高线（绘制等高线）【等高线】【绘制等高线】，弹出如图对话框：第33页/共60页第34页/共60页5.绘等高线（修剪等高线）【等高线】【等高线修剪】，弹出如图对话框：第35页/共60页6.加注记【文字注记】【注记文字】注记内容：经；注记类型：交通设施，确定在平行等外公路两线之间适当位置点击依次加上“纬”“路”第36页/共60页7.加图框【绘图处理】【标准图幅（5040）】第37页/共60页8.绘图输出【文件】【绘图输出】【打印】第38页/共60页“草图法”作业方式“简码法”作业方式 野外操作简码第39页/共60页（1）“草图法”工作方式 简介 该方式要求外业除了测量员和跑尺员外，还要安排一名绘草图的人员，在跑尺员跑尺时，绘图员要标注出所测的是什么地物（属性信息）并记下所测点的点号（位置信息），在测量过程中要和测量员及时联系，使草图上标注的某点点号与全站仪里记录的点号一致，而在测量每一个碎部点时不用在电子手簿或全站仪里输入地物编码，故又称为“无码方式”。
作业方式： “草图法”在内业工作时，根据作业方式的不同，分为“点号定位”、“坐标定位”、“编码引导”三种方法第40页/共60页 “点号定位”法作业流程 1. 定显示区 2. 选择“点号定位”成图法 3. 绘平面图（为了直观，可先展点）（1）“草图法”工作方式第41页/共60页“坐标定位”法作业流程1. 定显示区2. 选择“坐标定位”成图法3. 绘平面图需先在屏幕上展点（便于鼠标捕捉）然后根据外业草图，选择相应的地图图式符号在屏幕上绘制地物点输入方式：第42页/共60页 对象捕捉方式的设置 【编辑】【图形设定】【物体捕捉】进入“草图设置”对话框（设置后自动捕捉） 点击右侧屏幕菜单的“捕捉方式”（一次性捕捉）第43页/共60页 “编码引导”法作业流程 也称为“编码引导文件+无码坐标数据文件自动绘图方式” 1. 编辑引导文件 【编辑】【编辑文本文件】打开“编码引导文件”（WMSJ.YD） 根据外业草图，参考地物代码以及文件格式，编辑并保存文件第44页/共60页 引导文件的特点： 每一行表示一个地物； 每一行的第一项为地物的“地物代码”，后面各项数据为构成该地物各测点的点号(依连接顺序排列)； 同行的数据之间用逗号分隔； 表示地物代码的字母不分大小写。
第45页/共60页“编码引导”法作业流程2. 定显示区（WMSJ.DAT）3. 编码引导作用是将“引导文件”与“无码的坐标数据文件”合并生成一个新的带简码格式的坐标数据文件绘图处理】【编码引导】系统自动绘图第46页/共60页 三种作业方式的特点 外业工作都需要绘制草图 “点号定位”法只能通过测点点号结合草图来绘制地物 “坐标定位”法只能通过测点坐标结合草图来绘制地物 “编码引导”法根据外业草图，在内业通过编辑编码引导文件，将编码引导文件与无码坐标数据文件合并生成带简码的坐标数据文件，其后的操作等效于“简码法”，“简码识别”时即可自动绘图第47页/共60页 简介 又称“带简码格式的坐标数据文件自动绘图方式” 与“草图法”在野外测量时不同，每测一个地物点时都要在电子手簿或全站仪上输入地物点的简码 简码一般由一位字母和一或两位数字组成用户可根据自己的需要通过JCODE.DEF文件定制野外操作简码第48页/共60页“简码法”工作流程1. 定显示区2. 简码识别作用是将带简码格式的坐标数据文件转换成计算机能识别的程序内部码（又称绘图码）绘图处理】【简码识别】系统自动绘图第49页/共60页 简码定义文件 JCODE.DEF。
该文件描述了野外操作简码与内部码（绘图码）的对应关系用户可编辑此文件使之符合自己的需要，但编码不能重复 文件格式： 野外操作简码，内部码 END第50页/共60页 线面状地物符号简码表（3）野外操作简码第51页/共60页 线面状地物符号简码表（续）（3）野外操作简码第52页/共60页 点状地物符号简码表第53页/共60页 点状地物符号简码表（续）第54页/共60页 点状地物符号简码表（续）第55页/共60页 点状地物符号简码表（续）第56页/共60页 描述连接关系符号的含义第57页/共60页 操作码的具体构成规则： 1对于地物的第一点，操作码=地物代码 2连续观测某一地物时，操作码为“+”或“-” 3交叉观测不同地物时，操作码为“n+”或“n-” 4观测平行体时，操作码为“p”或“np”3）野外操作简码第58页/共60页第59页/共60页感谢您的观看第60页/共60页。
