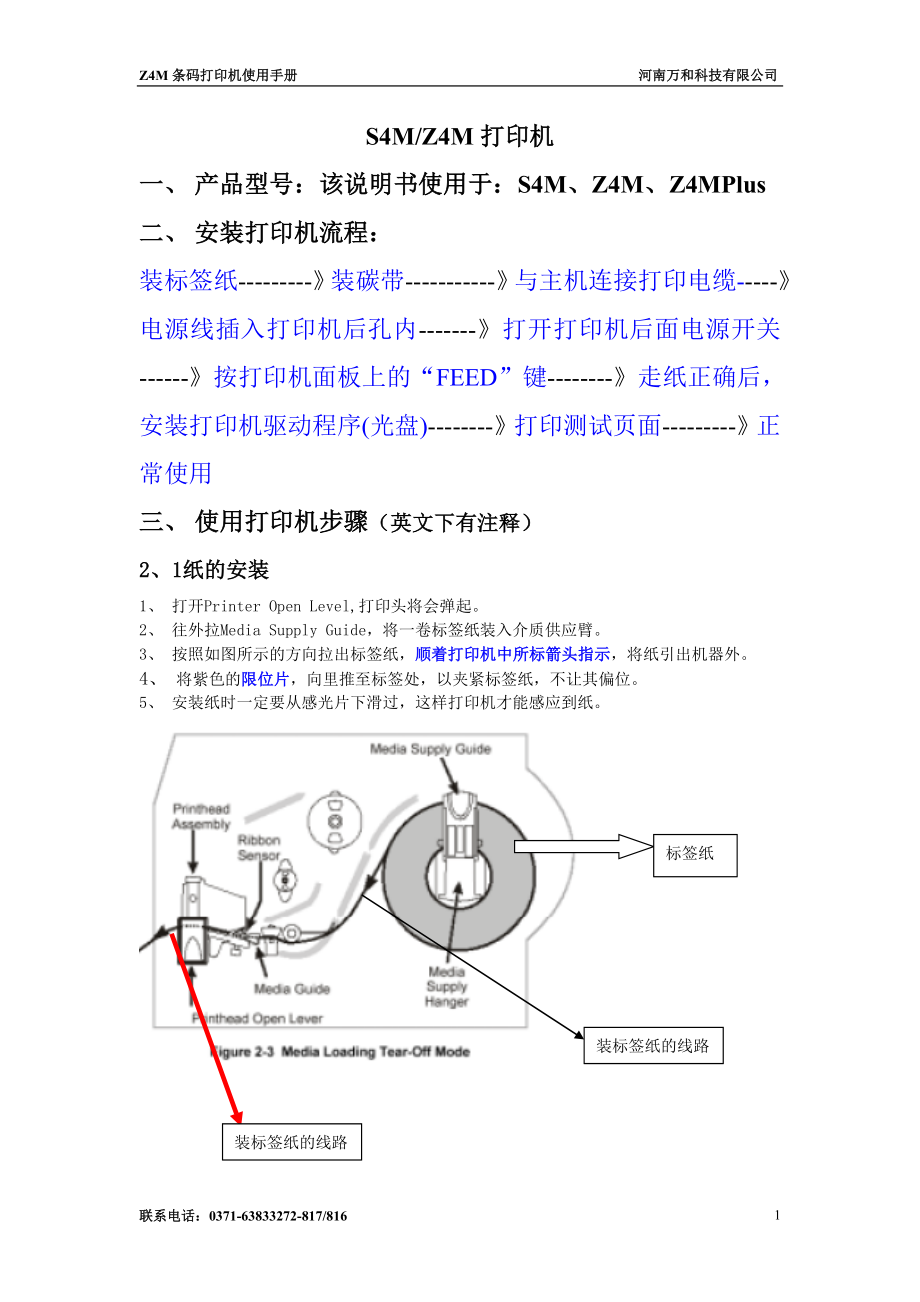

Z4M条码打印机使用手册 河南万和科技有限公司S4M/Z4M打印机一、 产品型号：该说明书使用于：S4M、Z4M、Z4MPlus二、 安装打印机流程：装标签纸---------》装碳带-----------》与主机连接打印电缆-----》电源线插入打印机后孔内-------》打开打印机后面电源开关------》按打印机面板上的“FEED”键--------》走纸正确后，安装打印机驱动程序(光盘)--------》打印测试页面---------》正常使用三、 使用打印机步骤（英文下有注释）2、1纸的安装 1、 打开Printer Open Level,打印头将会弹起 2、 往外拉Media Supply Guide，将一卷标签纸装入介质供应臂3、 按照如图所示的方向拉出标签纸，顺着打印机中所标箭头指示，将纸引出机器外 4、 将紫色的限位片，向里推至标签处，以夹紧标签纸，不让其偏位5、 安装纸时一定要从感光片下滑过，这样打印机才能感应到纸装标签纸的线路标签纸装标签纸的线路注释：Printer Open Level：打印头打开位置Media Guide: 介质挡板（固定标签纸） Media Supply Guide:介质供应档板Media Supply Hanger:介质供应臂2．2装入碳带碳带缠绕的方向碳带回卷轴（已经打印完成的碳带：废碳带）碳带卷轴（安装新的碳带）Ribbon Take-up Spindle;碳带回卷轴Ribbon Guide Plate; 碳带引导竿Ribbon Sensor; 碳带感应器Printhead Open Lever; 打印头打开位置注意：碳带的走向要对。
装完之后要关闭打印头装碳带时务必往里推紧参见走向图）2、3 打印机的接口 ·打印电缆接在打印机背后的并口位置上(针孔最多的接口上) ·使用并口通信·使打印线尽量短一些 ·不要把打印线和电源线捆绑在一起 ·不要带电插拔并口线 2．4 打印机电源1、在打印机电源的打开之前请把开关放至关的位置（O）2、把随机带的电源线，插入打印机背后的插孔内 2、5 打印机面板主要按钮标签走纸按键打印暂停按键打印取消按键 FEED:当打印机处于打印状态时，FEED按钮被按下后将会在此次的打印任务结束后再打印一张空白的标签当打印机在空闲或停止状态时每按下FEED按钮一次将会立即吐出一张空白的标签可以利用这个按钮来确定打印机是否走纸准确 PAYUSE:这个按钮用来停止打印任务或者再次开始打印机任个按钮只有当 PAUSE 这个按钮被按下之后才起作用按下这个按钮之后将会把去修改此项菜单的值CANCEL:这当前的打印内容全部取消如果按下超过三秒刚会把当前的所有的标签文件全部删掉 SETUP/EXIT:进入或者退出打印机配置模式 SELECT：选种菜单，使得按+或者-号按钮可以+：往下翻下一级菜单如果此菜单已经被select按钮选中。
就可以修改-：往上翻一级菜单如果此菜单已经被select按钮选中就可以修改此项菜单的值面板指示灯：2、6 测认纸张部分： 自动认纸： 所有的Z（如果没有则需要重新设置 ），当所有的错误（打印头打开，纸装的不对等等）全部解决时打印机就会重新认纸 认纸完成后，打印机就会将纸张的信息存入了内张信息因此在使用过程中更换纸张的时候，需要重新认纸否则将会出现走纸不准的现象 自动认纸的装置： 在面板里面中菜单Calibration,Feed，No Motion. Calibration：重新认纸Feed:走一张纸 NO Motion：不做任何动作2．7 恢复出厂值在开机之前按住Pause 和 Feed 两个按钮，然后在 Data 灯暗掉之后放开四、 简单操作打开“开始”菜单----》单击“打印机和机”，显示如下界面：1、 设置打印机纸张规格：打印机对应标签纸高度（宽度）（可输入）打印机深度（可以选择）打印机打印速度（可以选择）打印机对应标签纸长度（可输入）2、 调节打印机深度3、 调整打印机速度五、 简单故障处理1、 打印第一张标签正常，第二张标签为空白解决办法：1．1调整打印机的规格（长度和宽度与标签纸的长度和宽度一致）1．2若不行，则让打印机重新认纸（如2.1的步骤操作）1．3 调整打印软件2、 走纸不正确解决办法：2．1 重新认纸，做认纸操作步骤：（I） 在打印机开机的状态下，按面板上的“Setup/Exit”按钮，然后一直按”+“按钮，按30次，直到在打印机前面面板液晶显示器上出现”MEDIA POWER UP“（II） 按“Select”按钮，提示输入密码，默认密码为：“1234”，按”+“按钮，按”-“按钮， 再按“+”按钮2次，按“-”按钮， 再按“+”按钮3次，按“-”按钮“， 再按”+“按钮4次（III） 按“Select”按钮，按“+”按钮，直到液晶屏上出现“CALIBRATION”（IV） 按“Setup/Exit”按钮，再按“Setup/Exit”按钮，保存设置（V） 关闭打印机电源开关（VI） 打开打印机电源开关3、 按打印后，不打印，data灯闪在不能解决问题的情况下，恢复出厂值试试3．1恢复出厂值：在开机之前按住Pause 和 Feed 两个按钮，然后在 Data 灯暗掉之后放开。
3．2 将打印机的驱动程序从服务器属性中删除若不能删除，则重新启动计算机后，再删除重新安装打印机驱动程序图1选中需要删除的打印机驱动程序，点击“删除“即可4、 打印不清晰4．1 适当调大打印深度4．2 碳带有褶皱4．3 打印机压力调整5、碳带出现断带5．1 适当调大打印深度5．2 打印机压力调整注意：1、 不要带电插拔打印机电缆打印机与主机连接好后，打印机再加电2、 不使用打印机时，先关闭打印机开关，拨到“0”位置然后把打印机上的电源线拔掉，最后把打印电缆从主机上拔下来3、 更换一种标签纸的规格时，要先让打印机做认纸动作，可按“FEED”键，测试走纸是否正确若通过“开始”----》“打印机和”-------》“添加打印机”-----》“装入光盘，安装驱动程序”-------》安装“完成”成功要设置标签规格和打印深度则需要如下操作：附录：“开始”菜单----》“打印机和”-------》选中打印机------》点击右键，选择“打印首选项“，如下界面：标签纸张规格选项：纸张大小选择，单击“Custom”自定义选项：标签纸张高度（可输入）标签纸张宽度（长度）{可输入}“开始”菜单----》“打印机和”-------》选中打印机------》点击右键，选择“打印首选项“，如下界面：选中“Devie Options”，单击“+”号，选中“Head Settings”,单击”+“号，选中“Print Darkness”，可以拉动滚动条增大或减少打印的深度。
14联系：0371-63833272-817/816。
