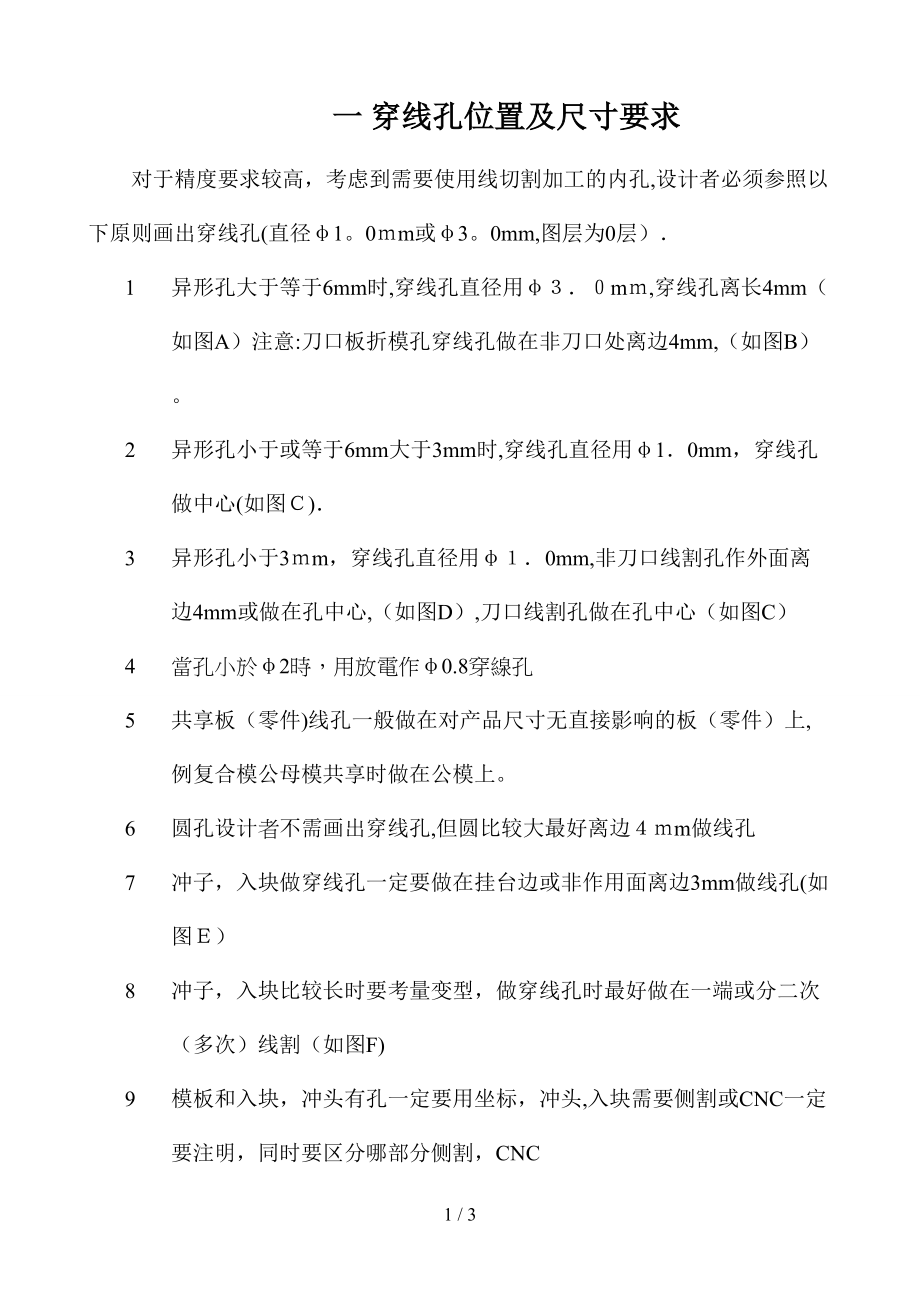

一 穿线孔位置及尺寸要求对于精度要求较高，考虑到需要使用线切割加工的内孔,设计者必须参照以下原则画出穿线孔(直径φ10ｍm或φ30mm,图层为0层）．1 异形孔大于等于6mm时,穿线孔直径用φ３．０mｍ,穿线孔离长4mm（如图A）注意:刀口板折模孔穿线孔做在非刀口处离边4mm,（如图B）2 异形孔小于或等于6mm大于3mm时,穿线孔直径用φ1．0mm，穿线孔做中心(如图Ｃ)．3 异形孔小于3ｍm，穿线孔直径用φ１．0mm,非刀口线割孔作外面离边4mm或做在孔中心,（如图D）,刀口线割孔做在孔中心（如图C）4 當孔小於φ2時，用放電作φ0.8穿線孔5 共享板（零件)线孔一般做在对产品尺寸无直接影响的板（零件）上,例复合模公母模共享时做在公模上6 圆孔设计者不需画出穿线孔,但圆比较大最好离边４ｍm做线孔7 冲子，入块做穿线孔一定要做在挂台边或非作用面离边3mm做线孔(如图Ｅ）8 冲子，入块比较长时要考量变型，做穿线孔时最好做在一端或分二次（多次）线割（如图F)9 模板和入块，冲头有孔一定要用坐标，冲头,入块需要侧割或CNC一定要注明，同时要区分哪部分侧割，CNC 10 字母，穿线孔，尺寸有贴在一起,一定要移动11 入块,冲头材料，高度，内孔，外型条件一定要标清楚，同时编号不能少12 沖子,入塊,有內孔或相對位置時，沖子入塊用坐標標注13 模板,沖子，入塊有線割內孔，一定有穿線孔和坐標14 出圖裝訂，由模具從上而下裝訂 組立圖,所有圖面加一彩色工序圖；備料圖,所有備料用圖（注意沖子，入塊有時需備料）；線割圖,所有需要線割的圖面;原圖檔，所有圖面加一張工序圖。
