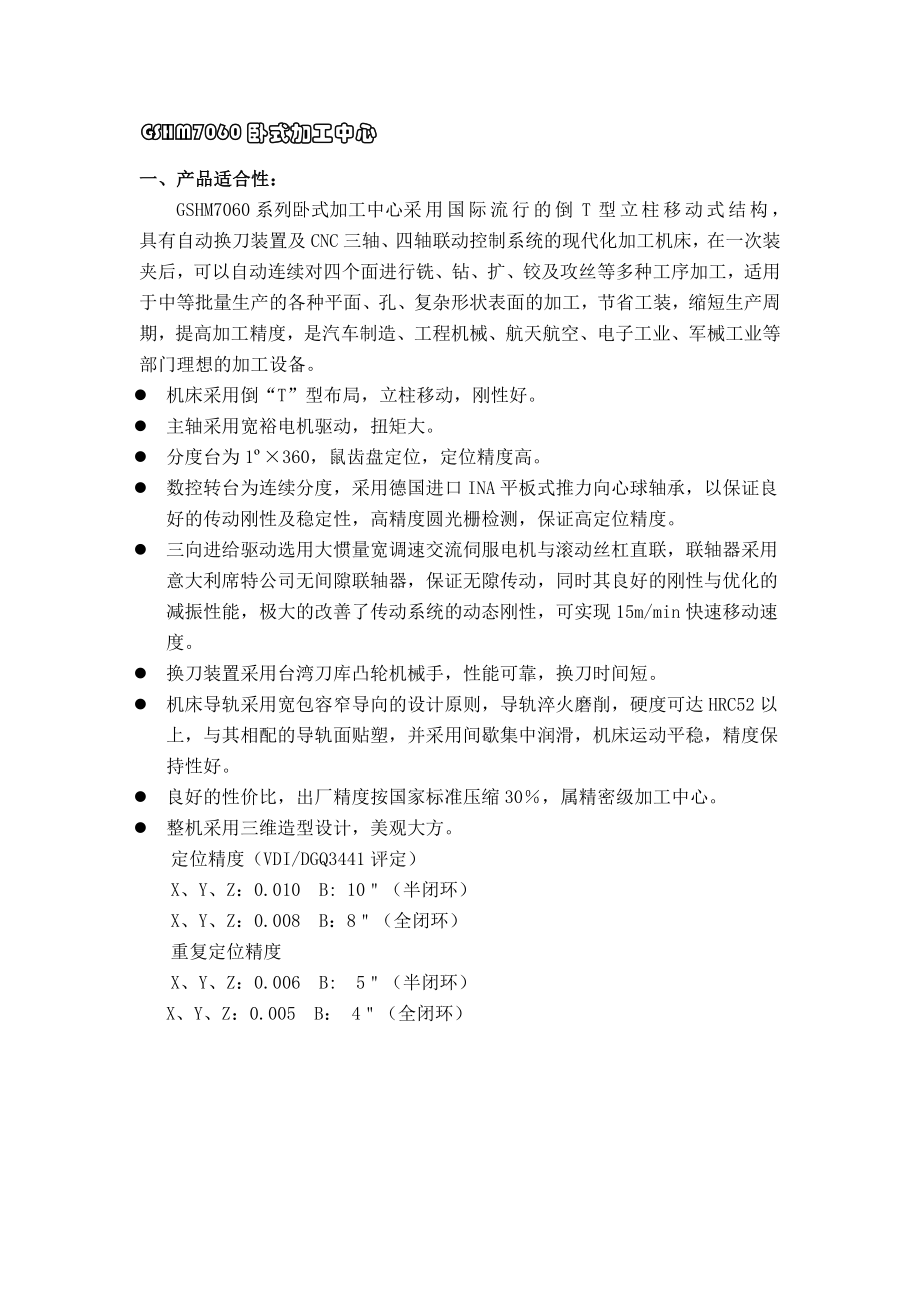

GSHM7060卧式加工中心一、产品适合性：GSHM7060系列卧式加工中心采用国际流行的倒T型立柱移动式结构，具有自动换刀装置及CNC三轴、四轴联动控制系统的现代化加工机床，在一次装夹后，可以自动连续对四个面进行铣、钻、扩、铰及攻丝等多种工序加工，适用于中等批量生产的各种平面、孔、复杂形状表面的加工，节省工装，缩短生产周期，提高加工精度，是汽车制造、工程机械、航天航空、电子工业、军械工业等部门理想的加工设备l 机床采用倒“T”型布局，立柱移动，刚性好l 主轴采用宽裕电机驱动，扭矩大l 分度台为1º×360，鼠齿盘定位，定位精度高l 数控转台为连续分度，采用德国进口INA平板式推力向心球轴承，以保证良好的传动刚性及稳定性，高精度圆光栅检测，保证高定位精度l 三向进给驱动选用大惯量宽调速交流伺服电机与滚动丝杠直联，联轴器采用意大利席特公司无间隙联轴器，保证无隙传动，同时其良好的刚性与优化的减振性能，极大的改善了传动系统的动态刚性，可实现15m/min快速移动速度l 换刀装置采用台湾刀库凸轮机械手，性能可靠，换刀时间短l 机床导轨采用宽包容窄导向的设计原则，导轨淬火磨削，硬度可达HRC52以上，与其相配的导轨面贴塑，并采用间歇集中润滑，机床运动平稳，精度保持性好。
l 良好的性价比，出厂精度按国家标准压缩30％，属精密级加工中心l 整机采用三维造型设计，美观大方定位精度（VDI/DGQ3441评定）X、Y、Z：0.010 B: 10＂（半闭环）X、Y、Z：0.008 B：8＂（全闭环）重复定位精度X、Y、Z：0.006 B: 5＂（半闭环）X、Y、Z：0.005 B： 4＂（全闭环）二、GSHM7060系列卧式加工中心主要结构简述：本机床主要由前后底座、立柱、滑鞍、工作台、主轴箱、刀库、电气部分组成㈠、主轴箱部分 主轴箱采用封闭结构，具有很好的刚性，具有良好的散热性和密封性增强了主轴箱的刚性主轴箱采用大惯量电机平衡主轴箱导轨为矩形，采取宽接触窄导向形式，粘贴塑料导轨板，有利于提高主轴箱的运动精度和接触刚性㈡、主轴部件主轴单元为台湾主轴单元，转速高，输出功率大主轴电机通过一对皮带轮驱动主轴，转速范围为20～6000r/min主轴轴承采用FAG或NSK高精密、成对角接触球轴承主轴松拉刀机构为自动松拉刀结构.㈢、机床X、Y、Z进给传动 三个方向均采用高刚性的滚珠丝杠副，联轴器采用意大利席特公司无间隙联轴器，保证无隙传动，同时其良好的刚性与优化的减振性能，极大的改善了传动系统的动态刚性，由伺服电机直接驱动进给，惯量小，扭矩大。
床身采用底座式结构，刚性好，立柱采用框架型箱体结构，床身与立柱导轨采用有限源分析法设计，具有良好的抗扭、抗弯作用，保证足够的刚性，运动平稳性X、Y、Z三个方向采用中频淬火、磨削，硬度可达到HRC48-52，提高了耐磨性和动态性能 1.底座结构: 机床底座采用了方箱封闭形结构，采用薄壁多筋布置，截面形式为稳定性好的对称结构采用宽矩形导轨支承，窄导轨导向，提高了机床的刚性和稳定性机床导轨布置在底座两边，导向在中间，这种布局有利于提高Z向的运动精度和结触刚性底座导轨采用中频淬火（HRC48～52）后圆周磨削工艺，保证了导轨的精度和较长的寿命2 .立柱结构 立柱是主轴箱的支承部件即要承受各个方向的力又要承受有关的颠覆力矩因此，立柱采用双柱封闭框架式结构空腔内设置有较高的纵向和横向环形筋 立柱采用矩形导轨，为了保证导轨的精度和提高耐磨性，采用单侧导向，导向比较大，同时采用了与底座加大结合的技术，具有良好的抗扭、抗弯性导轨采用中频淬火（HRC48～52）后圆周磨削工艺 3 .滑鞍 为了提高接触性和精度，滑鞍采用宽接触窄导向的矩形导轨，底座导轨淬火磨削，滑鞍粘贴塑料导轨板，其磨擦系数小运动精度高。
导轨寿命长，吸振性好、刚性好保证了机床在X方向运动中具有较高的重复定位精度㈣、分度工作台由一个伺服电机驱动，通过联轴器及蜗杆、蜗轮减速来实现工作台的分度，工作台的上升与下降通过油缸实现，工作台的定位由鼠牙盘来完成㈤、刀库结构机床刀库采用台湾刀库凸轮机械手，性能可靠，换刀时间短㈥、机床的气动系统 气源输入压力为0.5—0.7Mpa,气体通过气源三联件后进入机床清洁主轴孔和刀柄,及交换台定位面㈦、机床的润滑系统 机床的润滑系统由干油润滑和稀油润滑两部分组成，稀油润滑由集中润滑泵来完成 干油润滑主要用在滚动轴承，主轴前后轴承以及刀库支承润滑用锂基润滑脂润滑X、Y、Z坐标导轨面的润滑，滚珠丝杠、导轨、压板、镶条的润滑全由集中润滑装置来润滑各点润滑量可定时、定量控制㈧、机床的冷却系统 冷却系统由冷却油泵、冷却油箱等部分组成冷却液经油泵输送到主轴端，由喷嘴将冷却液喷入切削区及工件，冷却液带走大量的热量，降低切削区及工件的温度，提高了加工精度三、机床规格及参数机床型号GSHM7060 行程X、Y、Z行程mm 700×600×600mm主轴鼻端至工作台距离 mm150～750mm主轴中心线至工作台面距离mm100～700mm工作台工作台尺寸 mm500×500mm工作台最大承重kg500kg最小分度角度1º×360转台工作台T型槽5×18×100主轴 主轴锥度ISO7:24 锥度 BT40主轴传动方式：皮带传动最高转速6000rpm/8000rpm(选配）主轴功率 kw 9~11KW(30min连续)主轴转速rpm20-6000进给快速移动速度 m/min X/Y:15 Z:12切削进给速度 m/min1-6驱动电机联接方式直联精度定位精度 mm0.01重复定位精度 mm0.006丝杆滚珠螺杆螺距 mm12机床导轨型式XYZ硬轨其他螺旋排屑器√机器重量12T机床总功率 /电流 kw/ A30kw/70A机床尺寸mm5000x2400x2800选购配置主轴刀具内冷系统选配链板式自动排屑器选配主轴锥度ISO7:24 BT50链式刀库40圆盘式刀库24/30电气系统配置FANUC 0i-MD系统X轴电机型号/功率/扭矩/转速 αiF12/3000 3kw/12Nm/3000rpmY轴电机型号/功率/扭矩/转速 αiF30B/3000 7kw/30Nm/3000rpmZ轴电机型号/功率/扭矩/转速（带抱闸） αiF22/3000 4kw/22Nm/3000rpm伺服主轴电机型号/功率/转速 αIP18/6000i 9~11KW/6000rpm四、机床配套件及制造商GSHM7060机床配套件及制造商序号名 称生 产 厂 家备注标准配件1主要铸件树脂砂精密铸造(国内知名厂商)国产2主轴轴承NSK或FAG日本/德国3丝杠汉江/上银国产/台湾4润滑站日华油机日本5鼠牙盘秦川机床厂国产6丝杠轴承哈轴/NSK国产/日本7 液压泵广州机床研究所国产8主轴罗翌台湾9组合行程开关北京第一机床电器厂国产10数控系统FANUC 0i-MD日本选配附件1刀库24/30把刀圆盘凸轮机械手刀库40把刀链式凸轮机械手刀库台湾2热交换器天津富瑞泽/哈伯国产/台湾3主轴油冷机波音特/哈伯台湾注:可根据用户需要配置其它选配配件及品牌机床附件GSHM7060系列序号名 称单 位数量1机床垫铁件102地脚螺钉件103冷却装置套1FANUC系统附件1CF卡个12读卡器个13适配器个1机床易损件GSHM7060系列序号名称件号或规格材料件数1熔断器随机1。
