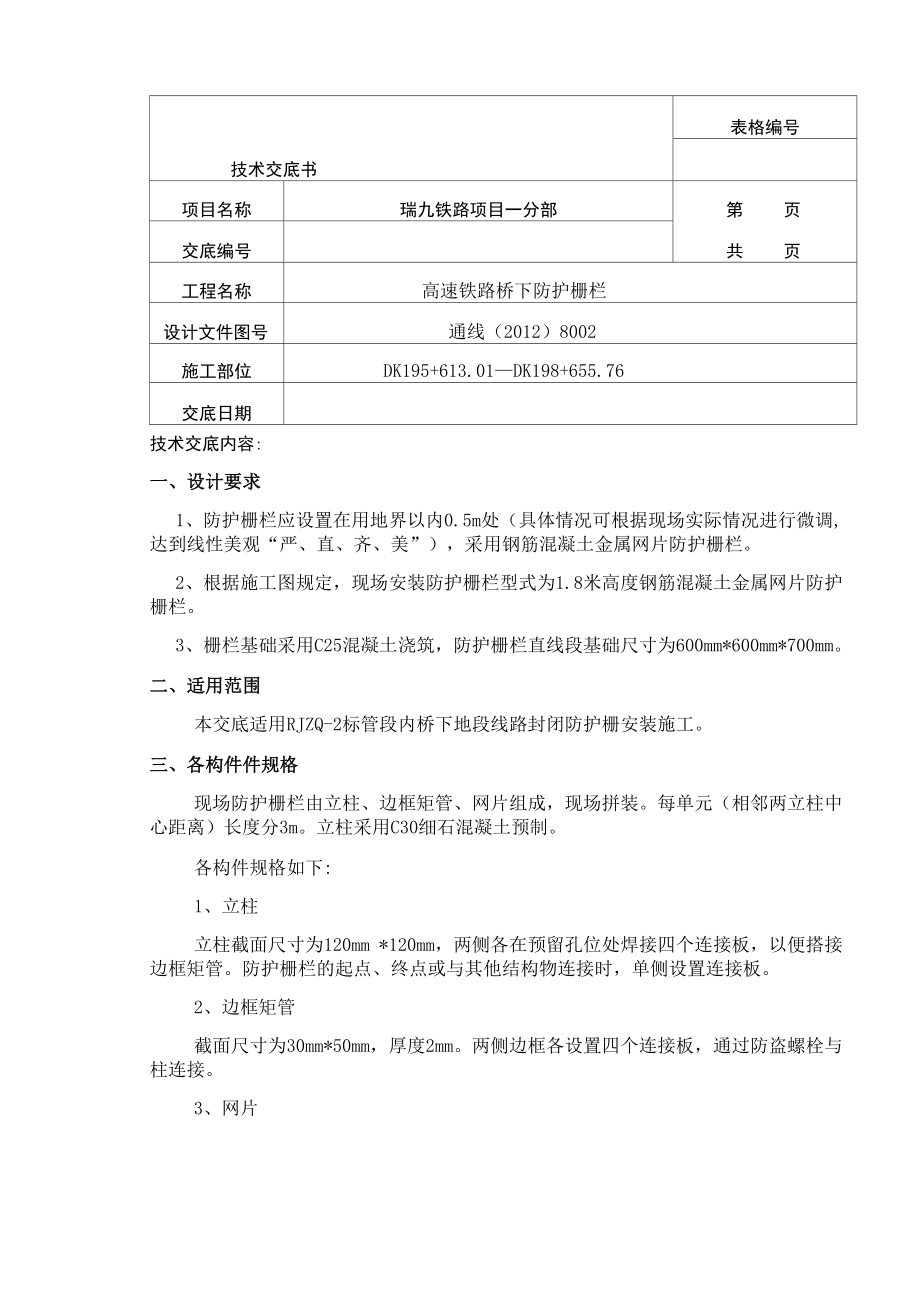

技术交底书表格编号项目名称瑞九铁路项目一分部第页交底编号共页工程名称高速铁路桥下防护栅栏设计文件图号通线（2012）8002施工部位DK195+613.01—DK198+655.76交底日期技术交底内容:一、设计要求1、防护栅栏应设置在用地界以内0.5m处（具体情况可根据现场实际情况进行微调, 达到线性美观“严、直、齐、美”），采用钢筋混凝土金属网片防护栅栏2、根据施工图规定，现场安装防护栅栏型式为1.8米高度钢筋混凝土金属网片防护 栅栏3、栅栏基础采用C25混凝土浇筑，防护栅栏直线段基础尺寸为600mm*600mm*700mm二、适用范围本交底适用RJZQ-2标管段内桥下地段线路封闭防护栅安装施工三、各构件件规格现场防护栅栏由立柱、边框矩管、网片组成，现场拼装每单元（相邻两立柱中 心距离）长度分3m立柱采用C30细石混凝土预制各构件规格如下:1、立柱立柱截面尺寸为120mm *120mm，两侧各在预留孔位处焊接四个连接板，以便搭接 边框矩管防护栅栏的起点、终点或与其他结构物连接时，单侧设置连接板2、边框矩管截面尺寸为30mm*50mm，厚度2mm两侧边框各设置四个连接板，通过防盗螺栓与 柱连接。
3、网片栏片为2760*1700金属网片，截面尺寸4mm4、立柱连接版、网片连接板采用90°折角Q235钢板，厚4.0mm，分为A,B两种 形式详细尺寸见附图四、检验标准4.1防护栅栏立柱允许偏差、检验数量及检验方法序号检验项目允许偏差施工单位检验数量检验方法1截面边长W2.5mm按构件数量的10% 抽样检验尺量2咼度W5mm3立柱中预留孔位置W2mm4.2防护栅栏网片允许偏差、检验数量及检验方法序号检验项目允许偏差施工单位检验数量检验方法1长度W2mm按构件数量的10% 抽样检验尺量2丿 Jr £ ］「 宽度W2mm3咼度W2mm五、施工工艺及流程1、工艺流程1.1场地平整防护栅栏安装前，首先进行场地平整当栅栏设置为坡地或栅栏两侧存在高差时, 应将栅栏两侧各2m范围内的高出部分进行平整，两侧地面应平齐等高且不高于栅栏下 槛底部，以保证栅栏相对于两侧地面均达到防护高度1.2基坑开挖按照测量放样位置，进行立柱基坑开挖，开挖采用人工配合小型挖机施工一般 土质地段，地基承载力^100KPa，抵抗侧向应力±60kPa，基础采用C25混凝土浇筑 防护栅栏基础尺寸为600mm*600mm*700mm。
基坑应尽量垂直开挖，基坑尺寸应符合设计要求，不得扰动基坑侧的原状土体 对扰动土体应挖除回填，回填土压实系数不小于0.931.3立柱埋设挖好基坑后，将支柱放入坑内，测定位置，用临时支撑固定，用靠尺测量其垂直 度，用卷尺测量其高度，确认符合施工图要求后，浇筑混凝土基础埋入立柱时，应严格控制位置，并保证立柱纵、横向不移位，竖向垂直，待基础 混凝土强度达到设计强度70%后方可撤去立柱支撑1.4其他构件组装在立柱定位固定，待浇筑的基础混凝土强度达到设计的80%以上后，开始进行边 框矩管和网片组装施工2、施工工艺流程图防护栅栏施工工艺图"3、 线路封闭技术要求及方法3.1防护栅栏安装要做到“严、直、齐、美”线路封闭严实，不留有间隙；沿线 路方向顺直，不忽远忽近；防护栅栏顶端与下端纵向过渡段平滑整齐，不忽高忽低； 要求整体效果美观，避免给人零乱感觉3.2桥墩墩旱桥地段封闭旱桥墩身线路两侧应设置防护栅栏，栅栏与相邻路基两侧防护栅栏顺接，沿线路 纵向设置于用地界内0.5m处，直至墩身横向封闭4、 栅栏门安装防护栅栏的每一封闭圈至少设置两处单开栅栏门，以方便养护维修人员进入作业 采用推拉式防护栅栏门，门宽度3m。
栅栏门框为C12槽钢，大门全部采用 60mm*40mm*3mmQ235矩管工厂生产，现场安装完后，门框整体喷灰色防锈漆钢筋混凝土立柱金属网片防护栅栏可采用单开门或双开门两种形式单开宽度 1.5m，双开宽度3.0m，其网片形式与防护栅栏保持一致，并通过销轴、销轴套与立柱 连接六、 施工标准及注意事项1、 预制件在运输过程中应有保护措施，可在其间夹草席、稻草、锯末或其他缓冲 防震材料，竖向堆码层数不超过五层，高度不超过600mm金属网片及连接构件应采 取有效的包装保护，防止磕碰2、 预制件出场时，混凝土强度不得低于设计强度的80%3、 现场用机械起吊预制件应在当班使用前专人负责检查机械的绳索、部件钢丝 绳表面磨损、腐蚀、断丝超过标准的，不得使用4、 桥下防护栅栏应与线路防护栅栏进行紧密顺接，防止衔接处出现较大间隙5、 所有连接螺栓均采用防盗设计，由螺杆、螺帽、防盗垫圈组成6、 防护栅栏每根立柱外侧预制内凹的“禁止入内”警示标示字样，采用黑体字体， 字高140mm，字间距300mm，内部涂红色油漆7、 城镇、村庄等人口密集地段每隔100m左右在双侧栅栏上悬挂警示标志牌，警 示标示牌采用蓝色有机材料，尺寸为200mm*600mm，标示牌上预制红色“严禁损坏” 字样，字高140mm。
七、 安全、环保保证措施1、 施工现场应有明显的安全标志；危险地区必须悬挂“危险”或者“禁止通行”等 志2、 施工所用各种机具设备和劳动保护品应定期进行检查和必要的试验保证其经常处 于良好状态不合格的机具设备和劳动保护用品严禁使用3、 作业前应对机械做详细的检查，严禁机械带病作业4、 施工现场有序，机械设备停放整齐5、 施工现场所有施工人员佩戴胸牌上岗6、 施工便道及施工现场及时洒水降尘，避免尘土飞扬八、 附图：防护栅栏钢筋混凝土立柱设计图交底人：复核人:接受人：。
