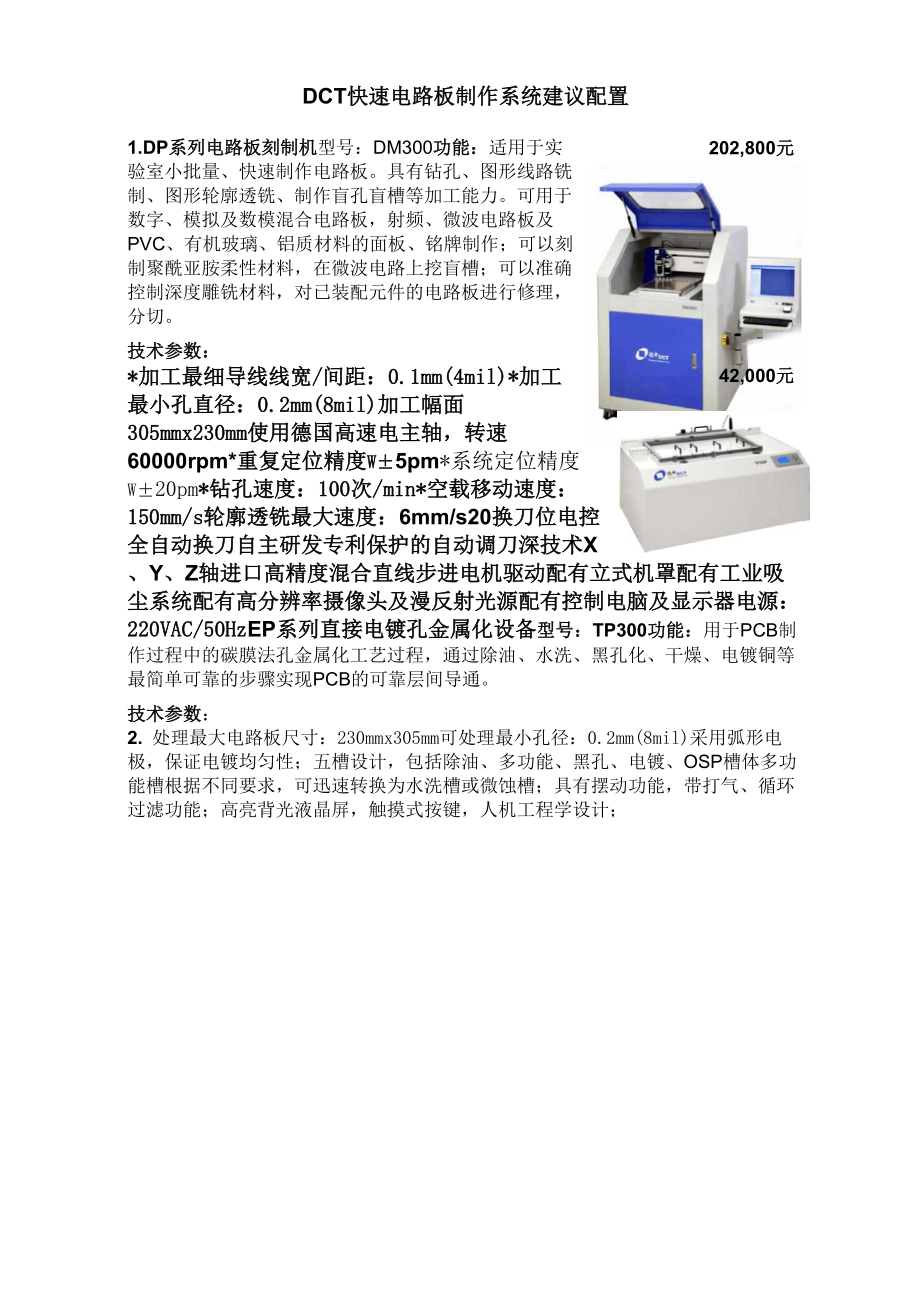

DCT快速电路板制作系统建议配置1.DP系列电路板刻制机202,800元型号：DM300功能：适用于实验室小批量、快速制作电路板具有钻孔、图形线路铣制、图形轮廓透铣、制作盲孔盲槽等加工能力可用于数字、模拟及数模混合电路板，射频、微波电路板及PVC、有机玻璃、铝质材料的面板、铭牌制作；可以刻制聚酰亚胺柔性材料，在微波电路上挖盲槽；可以准确控制深度雕铣材料，对已装配元件的电路板进行修理，分切技术参数：*加工最细导线线宽/间距：0.1mm(4mil)*加工最小孔直径：0.2mm(8mil)加工幅面305mmx230mm使用德国高速电主轴，转速60000rpm*重复定位精度W±5pm*系统定位精度W±20pm*钻孔速度：100次/min*空载移动速度：150mm/s轮廓透铣最大速度：6mm/s20换刀位电控全自动换刀自主研发专利保护的自动调刀深技术X、Y、Z轴进口高精度混合直线步进电机驱动配有立式机罩配有工业吸尘系统配有高分辨率摄像头及漫反射光源配有控制电脑及显示器电源：220VAC/50HzEP系列直接电镀孔金属化设备42,000元型号：TP300功能：用于PCB制作过程中的碳膜法孔金属化工艺过程，通过除油、水洗、黑孔化、干燥、电镀铜等最简单可靠的步骤实现PCB的可靠层间导通。
技术参数：2. 处理最大电路板尺寸：230mmx305mm可处理最小孔径：0.2mm(8mil)采用弧形电极，保证电镀均匀性；五槽设计，包括除油、多功能、黑孔、电镀、OSP槽体多功能槽根据不同要求，可迅速转换为水洗槽或微蚀槽；具有摆动功能，带打气、循环过滤功能；高亮背光液晶屏，触摸式按键，人机工程学设计；*采用可调速摆动电机，可调摆动速度，适应不同板厚孔径比；*采用铬金属阳极装连结构，有效避免阳极腐蚀；*带OSP处理槽，可对裸铜类PCB进行有机防氧化助焊膜的涂覆*桌面式结构，带置板架、刮板槽、夹具槽等，方便操作；*活化药液类型：碳黑胶体*清洗水采用二级非循环方式，没有常流的污水排放*电源：220VAC/50Hz*总功率：0.8KW*重量：36kg*外形尺寸(长/宽/高)：1056mmX628mmX516mm28,000元EP系列电路板阻焊制作系统(1)双面曝光机UV300用于已覆有感光膜材料的单、双面电路板曝光，适合各种PCB、铭牌、镂空件等产品的光化学转移制作过程2) 最小解析线宽度：3mil最小解析线距宽度：3mil最大曝光幅面：300mmX400mm光源：进口UV-A波段紫外灯管波长：365nm*产能：120PNL/H*真空压力：W0.6MPa*透光材料：工业专用透光膜设备内置微控制器，可进行程序设定设备配有液晶屏交互界面，蜂鸣提示报警电源：220VAC/50Hz功率：0.2kW重量：15kg外形尺寸(长/宽/高)：620mmX240mmX650mm阻焊套装EP-SM用于在电路板上涂覆阻焊层，包括阻焊剂、固化剂、显影剂、打印胶片、海绵涂覆滚等。
3) 字符套装EP-PL电路板字符涂覆装置，包括字符油墨粉剂、显影剂、打印胶片、海绵涂覆滚等4)热风炉用于热风固化孔金属化焊锡膏或阻焊膜5)激光打印机黑白激光打印机，用于打印阻焊胶片或字符胶片，分辨率1200*1200dpi19,800元机器运转附件，刀具，耗材(1)标准耗材包标准配套耗材包含一套50把刀具及各种板材垫板等2)手持式放大镜可调焦，自带光源；带刻度，能读出细小物品的实际尺寸；测量范围：0〜4mm,放大倍数40x3)通用耗材包4套包括垫板，FR-4覆铜板，胶带，清洁布，刀具包（含钻头，万用铣刀，轮廓铣刀，端面铣刀）产品包装，运输，保险费用：约2,500元该系统可以加工制作以下技术要求的单，双面电路板可制作最小线宽为0.1mm,最小间距为0.1mm,最小孔径为0.2mm；幅面229mmx305mm以内的数字，模拟，数模混合，射频微波双面电路板DCT实验室快速电路板制作系统总价格:294,200元。
