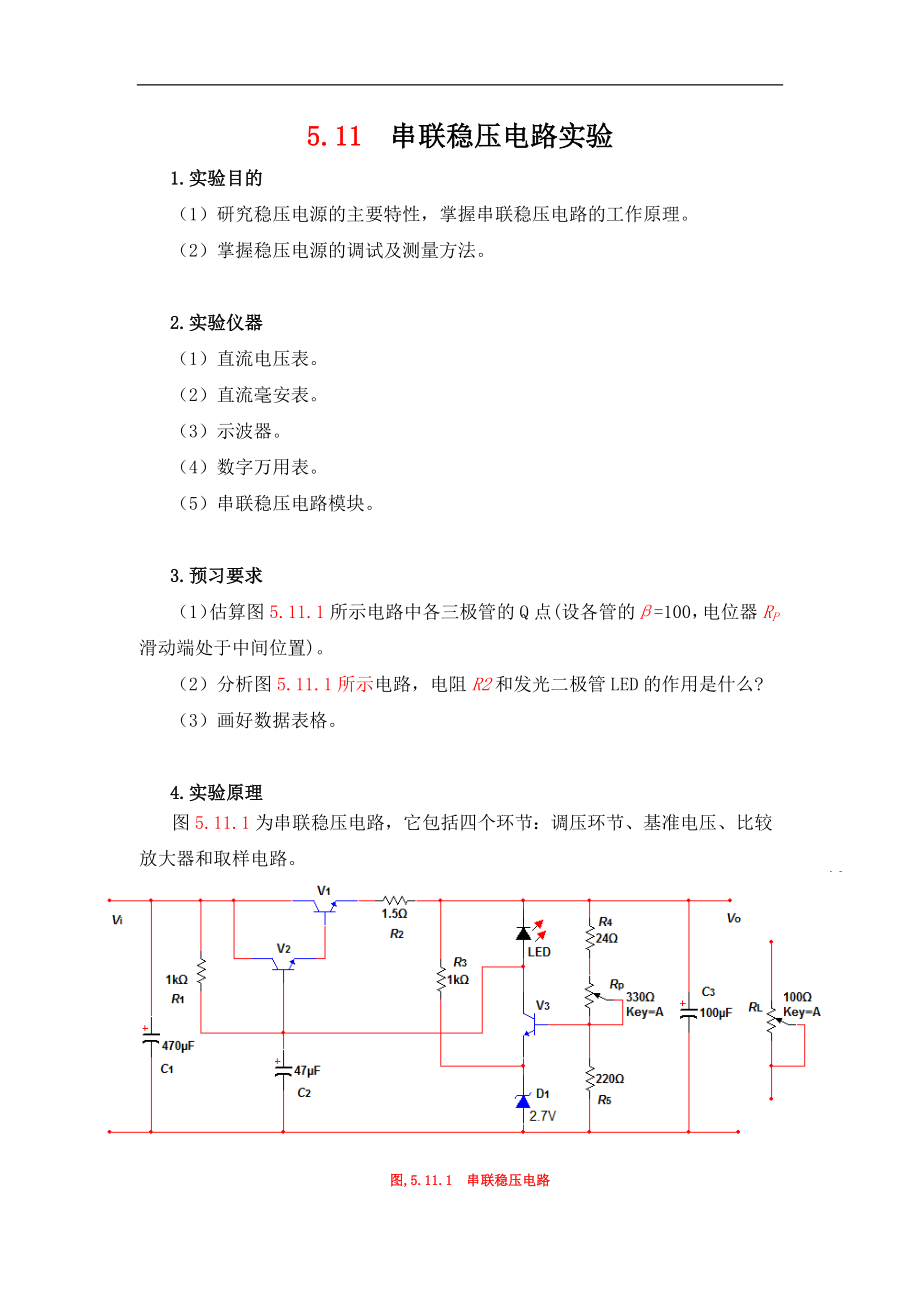

5.11 串联稳压电路实验1.实验目的（1）研究稳压电源的主要特性，掌握串联稳压电路的工作原理2）掌握稳压电源的调试及测量方法2.实验仪器（1）直流电压表 （2）直流毫安表3）示波器 （4）数字万用表 （5）串联稳压电路模块3.预习要求（1）估算图5.11.1所示电路中各三极管的Q点(设各管的β=100，电位器RP滑动端处于中间位置)2）分析图5.11.1所示电路，电阻R2和发光二极管LED的作用是什么?（3）画好数据表格4.实验原理图5.11.1为串联稳压电路，它包括四个环节：调压环节、基准电压、比较放大器和取样电路图,5.11.1 串联稳压电路当电网或负载变动引起输出电压V0变化时，取样电路取输出电压VO的一部分送入比较放大器与基准电压进行比较，产生的误差电压经放大后去控制调整管的基极电流，自动地改变调整管的集-射极间电压，补偿V0的变化，使以维持输出电压基本不变稳压电源的主要指标如下：（1） 特性指标① 输出电流IL（即额定负载电流）它的最大值取决定于调整管的最大允许功耗PCM和最大允许电流ICM要求：IL(Vimax-Vomin)≤PCM，IL≤ICM，式中Vimax是输电压最大可能值，Vomin是输出电压最小可能值。
② 输出电压V0和输出电压调节范围在固定的基准电压条件下，改变取样电压比就可以调节输出电压2） 质量指标① 稳压系数S当负载和环境温度不变时，输出直流电压的相对变化量与输入直流电压的相对变化量之比值定义为S，即通常稳压电源的S约为10-4～10-2② 动态内阻RO假设输入直流电压Vi及环境温度不变，由于负载电流IC变化ΔIL引起输出直流电压VO相应变化ΔVO，两者之比值称为稳压器的动态内阻，即：从上式可知，RO越小，则负载变化对输出直流电压的影响越小，一般稳压电路的RO约为10～10-2Ω③ 输出纹波电压是指50Hz和100Hz的交流分量通常用有效值或峰值来表示，即当输入电压220V不变，在额定输出直流电压和额定输出电流的情况下测出的输出交流分量，经稳压作用可使整流滤波后的纹波电压大大降低，降低的倍数反降低，降低的倍数反比于稳压系数S5.实验内容（1）静态测试① 看清楚实验电路板的接线，查清引线端子② 按图5.11.1接线，负载RL开路，即稳压电源空载③ 将+5V～+27V电源调到9V，接到Vi 端，再调电位器RP，使VO=6V测量各三极管的Q点④ 调试输出电压的调节范围 调节RP，观察输出电压VO的变化情况，记录VO的最大和最小值。
2）动态测量① 测量稳压的电源特性使稳压电源处于空载状态，调可调电源电位器，模拟电网电压波动±10%，即Vi由8V变到10V，测量相应的△VO，根据，计算稳压系数② 测量稳压电源的内阻稳压电源的负载电流IL由空载变化到额定值IL=l00mA时，测量输电压VO的变化量即可求出电源内阻 测量过程，使Vi=9V保持不变③ 测试输出的纹波电压将图5.11.1的电压输入端Vi接到图5.11.2的整流滤波电路输出端(即接通A-a，B-b)，在负载电流IL=l00mA条件下，用示波器观察稳压电源输入输出中的交流分量Vo，描绘其波形用晶体管毫伏表，测量交流分量的大小图5.11.2思考：A：如果把图5.11.1电路中电位器的滑动端往上(或是往下)调，各三极管的Q点将如何变化？可以试一下B：调节RL时，V3的发射极电位如何变化？电阻RL两端电压如何变化？可以试一下C：如果把C3去掉(开路)，输出电压将如何？D：这个稳压电源哪个三极管消耗的功率大？按实验内容2中(3)的接线3） 输出保护① 在电源输出端接上负载RL的同时串接电流表，并用电压表监视输出电压，逐渐减小RL值，直到短路注意LED发光二极管逐渐变亮，记录此时的电压、电流值。
② 逐渐加大RL值，观察并记录输出电压、电流值注意：此实验内容短路时间应尽量短(不超过5秒)，以防元器件过热4） 选做项目测试稳压电源的特性实验步骤自拟)6.实验报告（1） 对静态调试及动态测试进行总结2） 计算稳压电源内阻r0=ΔVO/ΔIL，以及稳压系数Sr 3）对部分思考题进行讨论。
