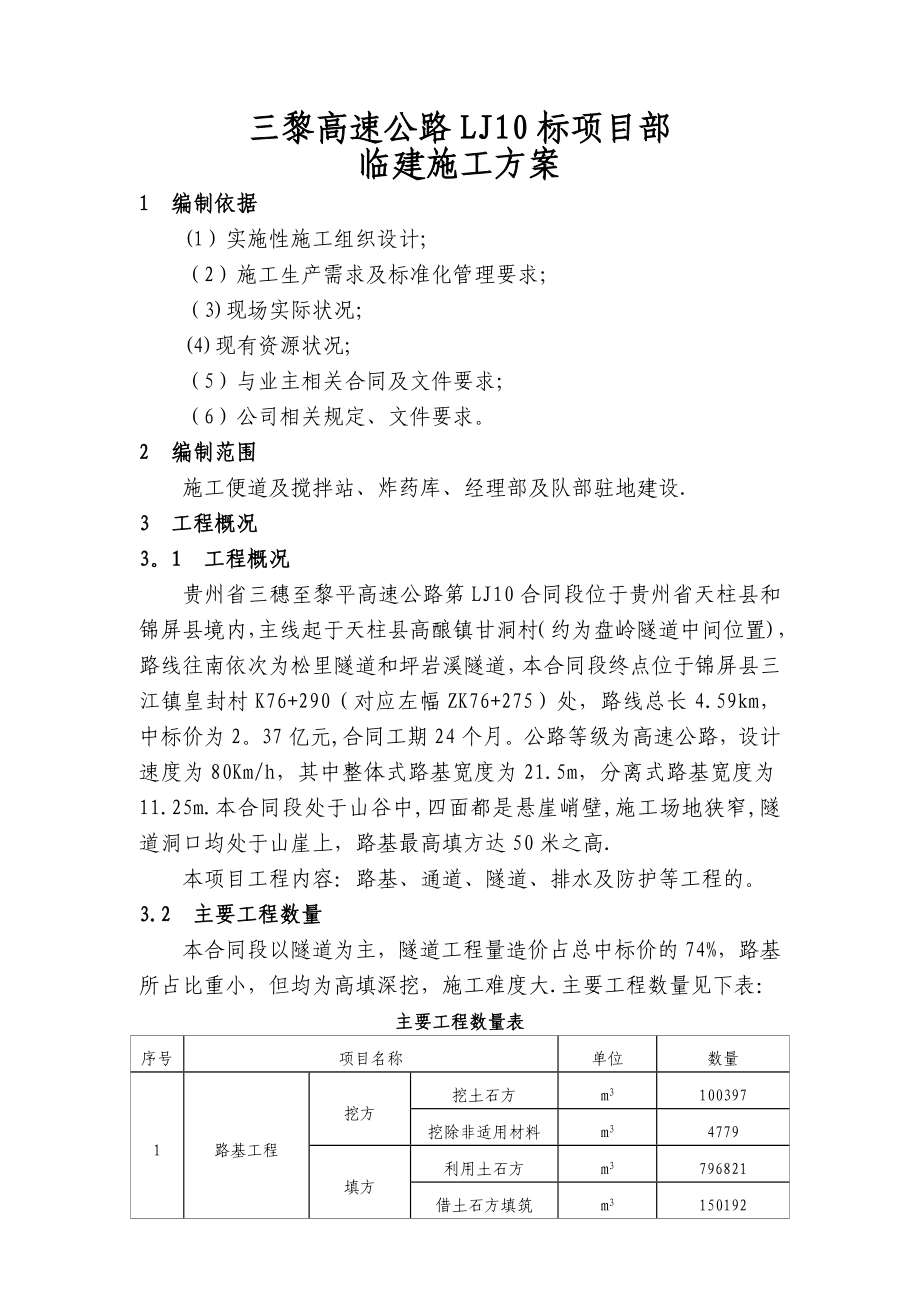

三黎高速公路LJ10标项目部临建施工方案1 编制依据(1）实施性施工组织设计;（2）施工生产需求及标准化管理要求；（3)现场实际状况；(4)现有资源状况;（5）与业主相关合同及文件要求；（6）公司相关规定、文件要求 2 编制范围施工便道及搅拌站、炸药库、经理部及队部驻地建设.3 工程概况31 工程概况 贵州省三穗至黎平高速公路第LJ10合同段位于贵州省天柱县和锦屏县境内，主线起于天柱县高酿镇甘洞村（约为盘岭隧道中间位置)，路线往南依次为松里隧道和坪岩溪隧道，本合同段终点位于锦屏县三江镇皇封村K76+290（对应左幅ZK76+275）处，路线总长4.59km，中标价为237亿元,合同工期24个月公路等级为高速公路，设计速度为80Km/h，其中整体式路基宽度为21.5m，分离式路基宽度为11.25m.本合同段处于山谷中,四面都是悬崖峭壁,施工场地狭窄,隧道洞口均处于山崖上，路基最高填方达50米之高.本项目工程内容：路基、通道、隧道、排水及防护等工程的3.2 主要工程数量本合同段以隧道为主，隧道工程量造价占总中标价的74%，路基所占比重小，但均为高填深挖，施工难度大.主要工程数量见下表：主要工程数量表序号项目名称单位数量1路基工程挖方挖土石方m3100397挖除非适用材料m34779填方利用土石方m3796821借土石方填筑m3150192附属工程防排水圬工方m311403.62通道m/座203。
64/23隧道工程盘岭隧道双延米/座1727.5/0.5松里隧道双延米/座5335/1坪岩溪隧道双延米/座1845/13.3 工程特点（1)施工条件差线路位于中、低山峡谷区，工点附近地形陡峭、场地狭窄,山高路陡林深，临时便道选线和修建较为困难洞口附近均地势狭窄，需设置队部驻地、搅拌站、砂石料场、空压机房等必要设施,场地布置极为困难2)作业难度大三个隧道共10个洞口均位于沟谷上方30余米的半坡上,偏压明显，进洞条件差，路基填筑、高边坡防护、桩板墙施工，隧道开挖作业，相互干扰，施工难度大3）工期紧.盘岭隧道、坪岩溪隧道为三黎线控制性工程，其单口施工长度1705~1873米,工期较为紧张4）风险高路基填方于位于山区深谷中，填方高度达50余米，高填方路基施工质量要求高、安全风险较大坪岩溪隧道进口为反坡施工,洞内可能存在涌水突砂危害同时还存在山体滑坡、泥石流、火灾等风险5)成本压力大本项目中标价单价相对较低，成本控制压力较大.4 施工总体方案由于本标段施工工地处于山谷中,受地形影响，施工便道修建困难十分大，特别是往坪岩溪方向便道施工，需开山放炮、挡墙及高填地段相当多，为保证主体工程尽早开工，特别是盘岭隧道，由于与二局对打，进洞越早对我标段越有利。
施工便道至S202省道开始沿山盘绕而下，将至盘岭隧道洞口时，一分为二,一条向盘岭隧道前进,另一条向坪岩溪方向迂回至沟谷沿沟谷并爬升一定高度后继续分为两条一条往坪岩溪隧道进口，一条至松里隧道出口根据本项目由于冬季存在冰冻天气，便道无法使用，本项目设1个20t炸药库根据混凝土设计方量设2台HDS60型标准搅拌站1个（1＃)，1#搅拌站主负责供应项目5个隧道口所有混凝土供应项目部根据公司集约化管理、精细化管理及相关文件精神，本项目以自建型队伍及劳务型队伍为主，下设隧道队2个，综合队1个(负责路基施工及机械管理)根据施工需要设1个碎石加工场、2个加工中心. 施工场地按“方便施工、便于管理、驻地共建、少占地、环保、经济”的原则进行布置，在满足施工的条件下,做到文明施工和环境保护达标1 便道施工41.1 便道设计原则保证施工便道具有足够的强度、稳定性，满足车辆安全通行，符合环保要求，避免地质灾害，减少对生态环境的影响便道设计按照依山而行，坡度满足车辆最大爬坡要求，土石方挖填平衡、尽量避免高填方、高挖方并且在便道自身稳定可靠的情况下确保经济性、合理性1.2 便道设计标准由于我标段四面环山,山体陡峭，且以石山居多，施工工地离202省道落差达360米之高，施工难度十分大，为满足施工需要，满足大型运输货车通行条件,便道设计按照交通部四级公路工程技术标准并考虑实际情况设计。
施工便道总体宽度61m，其中45m行车道+1m预留平台(坡体较陡外侧1m多为虚填部分)+06m水沟横向设2％的坡度排水，每300米左右选择一处宽敞且视眼开阔的地方设置加宽会车道，会车道长度不小于20米，便道宽度8m施工便道设计速度20Km/h，便道纵坡8％~11％，便道曲线最小半径20m，极困难地段采用15m.便道路面根据现场石方开挖产生的碎石，采用40～50cm的泥结碎石,路面铺设完毕后利用25t压路机振动碾压2遍.（具体施工便道设计图纸附后）43 便道防护、排水设计针对个别高挖方段、岩石破碎段,边坡开挖后用挖机拍打牢实后,采用挡墙加边坡挂网防护，具体挡墙尺寸图见附后.针对高填方段采用碎石土分层填筑，并碾压密实，边坡按1:0.75进行刷坡，针对无法刷坡的陡峭山体采用下砌挡墙防护，由于本施工便道经由沟谷底存在有水填方段，必须分层采用碎石填筑碾压，并设排水沟针对有溪水、地表汇集水的地段采用埋设涵管引导加路边设排水沟的方式进行排水 4.14 便道养护为保证施工便道的正常使用，组织专门的养护队伍，配备必要的机具、材料，对施工便道进行养护，保证路况完好，无坑洼、无落石、排水通畅特别是本施工便道位于陡坡自然坡达到60°以上，且表层覆盖层仅0.4m~2m，覆盖层下多为坚硬岩石，导致本施工便道放炮施工较多从而导致碎石滚落山上各处，加上施工便道盘绕山体而下，层层交错，所以山上滚石、危石较多，存在很大安全隐患，为确保安全必须设专门养护队伍进行清理危石。
41.5 便道数量表主干便道数量表序号便道引入点修建形式沿途工程项目线路长度（m）备注1S202省道新建盘岭隧道49802盘岭隧道新修便道新建坪岩溪隧道31003坪岩溪隧道新修便道新建松里隧道4764支线便道新建碎石场、涵洞15444.2 搅拌站及加工中心建设根据现场多次勘测发现仅在离盘岭隧道出口约600米的位置,由于该处处于山腰上，坡度相对较缓,需将山坡休整、推平,根据测量整平整场后地约4000m2，开挖土方约17000m3，根据业主及公司标准化要求建设标准型搅拌站（两台HDS60型搅拌机，从贵广调入）,提供5个隧道口的喷浆料及仰拱二衬料,考虑到冬天山顶冰冻，水泥无法运输等情况，搅拌站设置200t水泥罐4个及200t粉煤灰罐2个，搅拌站场地垫混碴用压路机压实后采用C20砼硬化，硬化厚度为20cm.搅拌站内设6个料仓，每个料仓存料量约150m3在搅拌站场内修建450m2加工中心一个,集中加工所有格栅、型钢、钢筋、锚杆及部分钢模板标段内混凝土总设计方量为170000m3，总工期为24个月，考虑施工最大高峰期施工,每月最大混凝土所需方量按12000m3，2台HDS60型搅拌机实际每月产量最大可达15000m3（贵广13#搅拌站世纪情况)，满足要求。
如后期混凝土紧张，可适当建设一个小型搅拌站专供喷浆料,缓解1＃搅拌站压力具体搅拌站布置及工程数量表附后3 炸药库设置受谷底场地限制及安全距离考虑,炸药库选址于盘岭隧道洞口1.2km处的便道附近(主便道第5道弯附近），考虑冬天存在冰冻天气,炸药无法运输,全标段设置一个20t炸药库，炸药库库区占地面积约3429m2，设8m×10m炸药库房一个，设5m×5m雷管库房一个,四周采用红砖及铁丝网围墙具体根据地形及库容要求设置,由于炸药库专业要求高,拟委托专业队伍修建具体炸药库设计图纸附后)44 住房建设4.4.1 经理部驻地 经理部设置在天柱县高粱镇高墩林场，经理部主要房屋为租借林场的老久房子并进行翻修，各部门办公楼采用新建活动板房，其他澡堂、厕所等为新建砖房,经理部主要干道采用混凝土硬化，硬化厚度为20cm，其他住宿区硬化厚度为12cm具体布置见附图）4.4.2 隧道一队、搅拌站及加工中心隧道一队负责盘岭隧道两个洞口施工，加工中心负责全线所有材料加工，搅拌站前期为5个洞口提供砼，计划建房1710m2，主要住房面积计算见下表: 隧道一队住房面积计算班组定员每人平均面积（m2）总面积（m2）备注队部管理人员2412288含办公室开挖班603180 喷浆班403120 二衬班383114 综合班24372 后勤等15345 其它 328含厨房、会议室、料库、浴室、厕所等合计 1147 服务站住房面积计算班组定员每人平均面积(m2)总面积(m2）备注管理人员1510150含办公室运输班623186按12台运输车,12台罐车，4台装载机，3台挖机考虑搅拌机工人8324含值班室、计量室人员加工中心10330含修理人员路基施工队20 3 60其它 113含厨房、油库等合计 600 主要住宿楼采用活动板房修建，部分附属设施如厨房、浴室、厕所等采用砖砼结构，场地采用C15砼硬化,硬化厚度12cm。
由于地势原因，所有房屋建于距盘岭隧道出口约400米的山腰上，房屋采用台阶式布置,做到整齐、美观3 隧道二队、碎石加工厂隧道二队负责坪岩溪隧道两个洞口及松里隧道一个洞口施工，住房位置选定在山谷中平坦的地方，距坪岩溪隧道进口约300米的地方且远离碎石加工厂，计划修建住房1669m2,主要住房面积计算见下表:隧道二队、搅拌站住房面积计算班组定员每人平均面积（m2)总面积（m2）备注队部管理人员2412288含办公室开挖班903270 喷浆班603180 二衬班573171 综合班363108 后勤等24372 其它 190含厨房、会议室、料库、浴室、厕所等合计 1279 服务站住房面积计算班组定员每人平均面积（m2）总面积(m2)备注管理人员61060含办公室运输班503150按18台运输车，4台装载机,3台挖机考虑碎石加工厂20360其它 120含厨房、料库等合计 390 主要住宿楼采用活动板房修建，部分附属设施如厨房、浴室、厕所等采用砖砼结构，场地采用C15砼硬化，硬化厚度12cm具体各队站住房设计图附后)45 高压水池设置在盘岭隧道洞顶约40米处，取水口位于峡谷上游（离洞口约300米）采用高扬程抽水机抽水，水箱容量为150m3，采用素砼浇筑，壁厚15cm,埋入地下1.5m，外漏1m，水池采用盖板封闭,除施工用水外，考虑同时供应搅拌站，生活区及加工中心用水。
所有管路采用Φ80钢管架设,预计架设总长度约12km.坪岩溪隧道水池设置于半山腰,采用高扬程抽水机抽水，水池容量为150m3，供隧道二队生活用水，碎石加工厂、坪岩溪隧道及松里隧道施工用水，预留搅拌站用水（待路基成型后考虑在路基上设置一个大型搅拌站）4.6 施工用电本标段附近10kv高压线均无法满足工地使用需求,经调查必须从天柱县高酿镇变电所架线，由业主指定凯里一家电力公司8标、9标、10标统一架设线路，费用由3个合同段根据线路长短分摊主要各隧道口负荷计算及变压器布置如下：（1）盘岭隧道出口 三黎高速公路 隧道(1727.5米） 装机容量表序号机械名称规格型号单位数量单位容量（KW）小计单位电流小计备注1电动空压机12M3 75KW台1757514241424路基挖方用2电动空压机28M3 185KW台618511103514210813输送泵HBT60 75KW台275150142.428494湿喷机TK500 16KW台61696304182.35通风机220KW台2220440417.8835.76潜孔钻机CZ30 60KW台160601140114.07加工机械批1120120227。
922798抽水机台330905701709施工用水抽水9其它批150507676.010照明批2501007615201122914294.3盘岭隧道进口变压器容量表序号机械名称规格型号单位数量单位容量合计容量单位电流小计备注1变压器S11—315台3150454702变压器S11—400/台4000577403变压器S11-630/台630630909404变压器S11-800/台2800160011547230945变压器S11-1000台100001443.40合计22302309.4(2）松里隧道三黎公路 松里隧道（5335米） 装机容量表序号机械名称规格型号单位数量单位容量（KW)小计单位电流小计备注1电动空压机28M3 185KW台318555535141054.12输送泵HBT60 75KW台175751424142.43湿喷机TK500 16KW台3164830.49124通风机110KW台1110110208.9208.95潜孔钻机CZ30 60KW台16060114.011406加工机械批1120120227.922797抽水机台23060570114.0施工用水抽水8其它批150507676。
09照明批1505076.076010112821045松里隧道变压器容量表序号机械名称规格型号单位数量单位容量合计容量单位电流小计备注1变压器S11-630/台6300909402变压器S11-800/台18008001154.71154.73变压器S11—1000台0100001443.40合计800454011547(3） 坪岩溪隧道三黎公路 坪岩溪隧道（1845米） 装机容量表序号机械名称规格型号单位数量单位容量（KW)小计单位电流小计备注1电动空压机12M3 75KW台17575142.4142.4路基挖方用2电动空压机28M3 185KW台6185111035142108.13输送泵HBT60 75KW台275150142.4284.94湿喷机TK500 16KW台6169630.4182.35通风机220KW台22204404178835.76潜孔钻机CZ30 60KW台16060114.0114.07加工机械批11201202279227.98抽水机台43012057.0227.9顺坡抽水9其它批150507676.010照明批2501007615201123214351。
2坪岩溪隧道进口变压器容量表序号机械名称规格型号单位数量单位容量合计容量单位电流小计备注1变压器S11-315台3150454702变压器S11-400/台4000577403变压器S11-630/台630909.404变压器S11-800/台2800160011547230945变压器S11—1000台100001443.40合计1600230945、人员、机械设备配置计划51 主要人员配置情况根据实际情况，设6个作业小组，包括打钻放炮、挖机毛路开挖、毛路修整及铺垫碾压、炸药库建设、住房建设、搅拌站建设，主要人员配置见下表主要施工人员配备表序号项 目总人数备 注一开挖作业组161工班长12司钻工15按两个作业面计算3装药放炮/前期为爆破公司进行作业二毛路开挖4按两个作业面计算三便道修整铺垫碾压4按两个作业面计算四炸药库建设23考虑请专业队伍1平整场地5砍树、挖机司机等2材料搬运4小工3房屋砌筑103装修4装电、粉刷等五作业队及搅拌站建设26两个驻地可以交替施工1平整场地5砍树、挖机司机等2材料搬运4小工3房屋砌筑4活动板房除外4装修4装电、布水管、粉刷等5场地硬化8六管理服务及间接生产人员8搅拌站及炸药库修建、场地平整可为同一批人，以便道铺垫—炸药库建设—队部驻地—搅拌站为主次依次开展，共计考虑配备工人54人左右。
52主要机械设备情况临建施工主要机械设备配置表序号机械名称型号数量（台）备注1挖掘机3205便道开挖、场地平整2装载机W3802路面铺垫，场地平整3压路机25t1 4推土机1场地平整4运输车辆8m35农用车2台5发电机50kw1 6小型空压机35m33 7小型空压机12m32 8抽水机3.5kw2驻地建设生活及施工用水9小型搅拌机 1场地硬化6 质量安全环保措施61 质量措施(1） 坚持测量检查与复核制度;（2）组织对作业人员进行技术交底和技术培训；（3） 对关键部位实行技术人员或施工员跟班制度,特别是挡墙及便道施工；（4）便道施工时候，必须按照设计交底进行施工,遇到特殊地段应及时进行汇报,经项目部确定方案后方能继续施工.(5)技术人员必须每天针对临建工程建立施工台帐及施工日志，并现场进行指导施工，确保施工质量.（6)各个部门应明确各自部门职责,一切以服务现场为准则，现场大型搅拌站、驻地建设时，严格按照设计进行施工，如需进行更改，必须得到项目部同意后方能施工7）建立每日交班会会议制度，当天解决当天存在的问题，发现问题及时解决，重点抓规范、抓标准,确保施工质量.62 安全措施62.1 机械施工安全措施（1） 进场前由安质部做好安全培训,加强安全意识;（2) 施工现场由于处在山上，作业人员必须做好防火工作；(3） 现场看守人员做好自己的本职工作，保证材料及机械安全可靠；（4） 在吊装、起重等作业必须有人指挥;（5）严禁非专业人员操作机械，严禁在同一作业面或上下作业面多重作业。
6)设专人对危石进行清理,并定时对山体进行检查,因为本便道坡体覆盖层较薄，下层为坚硬岩石，为防止由于开挖和雨水导致山体滑坡现象，必须设人检查并埋设监控量测桩.（7）开挖时，经常注意坡面的稳定每天开工前、收工前将对坡面、坡顶附近进行检查，如发现有裂缝和坍方的迹象或有危石、危土时，立即处理8）开挖土方时开挖必须自上而下顺序放坡进行，严禁采用挖空底脚的操作方法9）针对便道地质不良地段，必须先进行挡墙修筑，挡墙修筑完毕后才能进行下步开挖10)针对坡面存在松动石块段，且由于便道重叠，为确保安全必须在设危石拦截设施,确保不上下多重作业11)挖掘机、装载机、推土机现场作业时,必须有专人进行指挥2 爆破施工安全措施（1）爆破器材必须严格进行管理,必须实施实销实报，剩余的爆破器材必须当日内退库，严禁私自收藏，乱丢乱放，当发现爆破器材丢失、被盗要立即报告上级部门2)作业人员在保管、加工、运输爆破器材过程中，严禁穿着化纤衣服3）爆破器材必须由专人进行领取，炸药和雷管严禁一人同时搬运.电雷管严禁与带电物品一起携带运送.爆破器材运送,应直接送往现场工地4）装药时，必须用木质炮棍装药，严禁使用金属器皿装药5）爆破工作必须有专人进行指挥，确定的危险区边界应有明显的标志，警戒区四周必须派设警戒人员。
警戒区内的人员、机械必须撤离妥善安置6)石方地段爆破后,必须确认已经解除警戒，作业面上的悬岩危石也经检查处理后，清理石方人员方准进入现场.（7）爆破后必须由爆破员现存清点爆炸数量是否与装炮数量相符，确认全部爆炸后方可准许人员进行，如发现哑炮，必须由爆破员进行补炮处理后才能允许人员进场.6.2.3 用电安全措施（1）所有临时用电均按“三相五线”制布置2)严禁将相线直接接入施工机械操作手持电动工具、夯土机械、焊接机械、必须带绝缘手套.（3）一切用电线路和设备的接电、拆线路必须由电工操作，严禁无证上岗每台电器设备均有各自的专用开关箱，实行一机一闸一箱一漏保护制.（4）电气设备的设置、安装、防护、使用与维修、操作必须符合《施工现场临时用电安全技术规范》要求.63 环水保措施（1）施工时所产生的生活垃圾统一收集并管理，严禁随意丢弃并焚烧2）施工时所产生的生活污水必须统一排放至沉淀池并处理合格方能排放3）由于地处林区，对林区植被进行保护严禁对施工外的林区杂木及地表土进行破坏.（4）施工所产生的弃土必须进行统一堆放，按设计进行放坡,并进行植草防护,确保水土不流失5)土石方施工现场安排专人进行洒水,并配备洒水车，防止粉尘飞扬。
作业场地及运输车辆应及时清扫、冲洗,保证场地及车辆的清洁主要运输道路进行固化，定时洒水防尘，严禁在场地内燃烧各种垃圾及废弃物;（6)对空压机、发电机等噪音超标的机械设备，采取装消音器来降低噪音对于行驶的机动车辆,若无需要严禁鸣笛7 附件 （1） 三黎项目施工便道设计图（2） 三黎项目1#搅拌站及队部驻地布置图（3） 三黎项目碎石场及队部驻地布置图（4）经理部驻地布置图目录1 编制依据 12 编制范围 13 工程概况 13.1 工程概况 13.2 主要工程数量 133 工程特点 24 施工总体方案 241 便道施工 34.11 便道设计原则 34.12 便道设计标准 34.13 便道防护、排水设计 441.4 便道养护 44.1.5 便道数量表 442 搅拌站及加工中心建设 443 炸药库设置 54.4 住房建设 54.4.1 经理部驻地 544.2 隧道一队、搅拌站及加工中心 64.43 隧道二队、碎石加工厂 745 高压水池设置 84.6 施工用电 85、人员、机械设备配置计划 115.1 主要人员配置情况 115.2主要机械设备情况 126 质量安全环保措施 136。
1 质量措施 1362 安全措施 136.2.1 机械施工安全措施 1362 爆破施工安全措施 146.23 用电安全措施 156.3 环水保措施 157 附件 15中铁五局三黎高速公路LJ10标项目部临建施工方案编 制： 张文杰审 核： 王 辉审 批： 李云宾中铁五局三黎高速公路LJ10标项目部二0一二年五月二十日。
