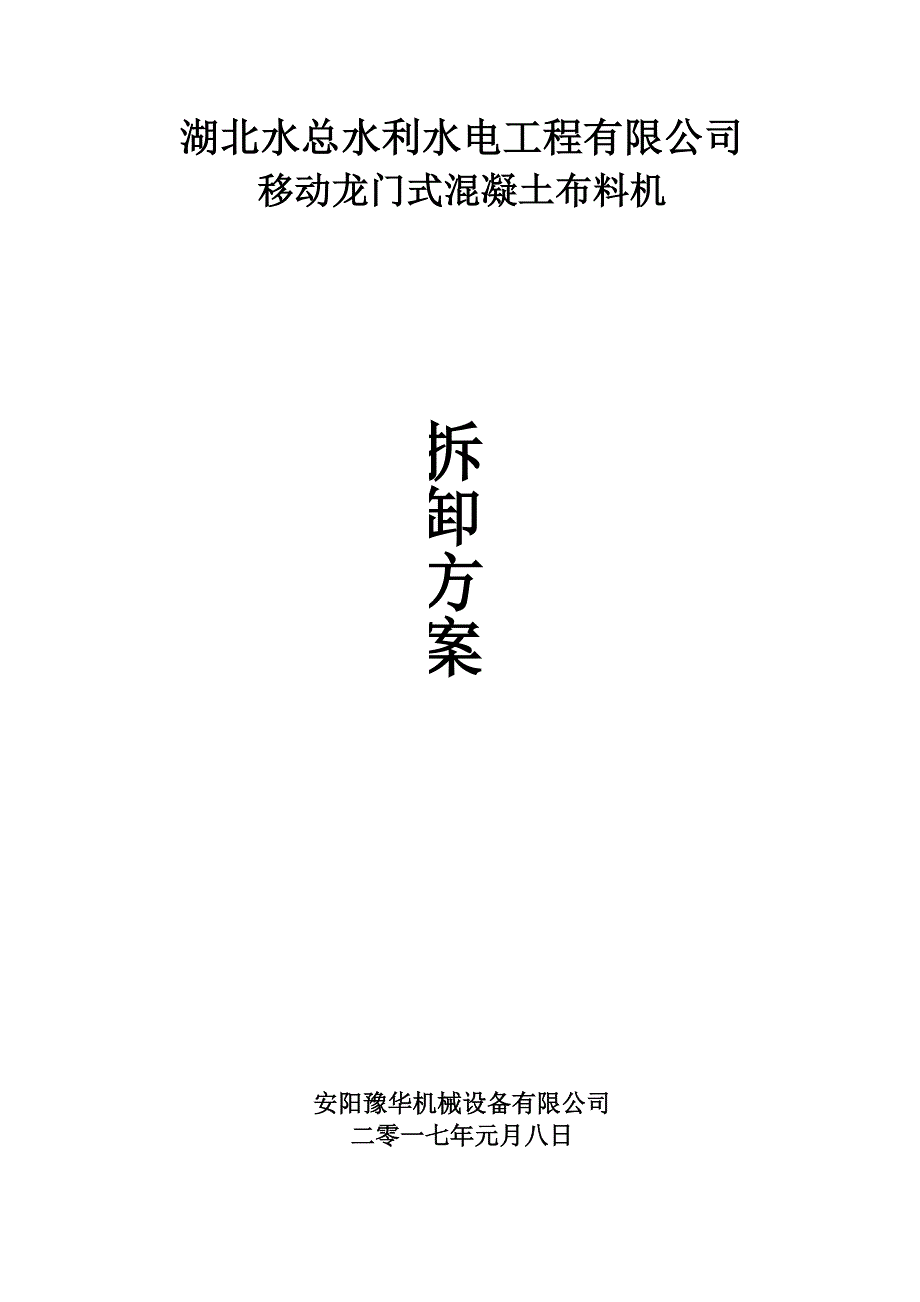

湖北水总水利水电工程有限公司移动龙门式混凝土布料机拆卸方案安阳豫华机械设备有限公司二零一七年元月八日1. 工 程 概 况1.1 本工程为湖北水总水利水电工程有限公司（鄂北水资源配置工程）暗涵浇筑用移 动龙门式混凝土布料机拆卸移动龙门式混凝土布料机以下简称布料机）1.2设备特征：主桁架长度20.273m，桁架高度2.2m、宽1.75m，重量约15t；附桁架 长度20m，副桁架高度1.5m、宽1.6m （含走道）重量约7t，；桁架支柱高度9.3m、 上宽2.4m，下宽度7.8m，重量约4t主桁架跨度支柱处可调整成三种跨度，（分 别为 11.4m、 11.8m、 12.4m）2 施工准备工作2.1 现场准备 根据项目部的统一安排，与其它分项工程密切配合协调施工首先把布料机开动道已经浇筑完成的建筑物上方（建筑物达到凝固强度）现场临时用电在项目部指定位置接 电，设备现场施工总用电量：25kw，修通临时便道，使吊车可开动到建筑物上方3.2 施工机械及物资准备 按照拆卸施工方案的要求，需要准备以下机械设备及工具：3.2.1：汽车吊 80t*1 台、托运桁架板车4台； 3.2.2：支柱风绳地锚2根；3.2.3：安装用手拉葫芦（2t）*4个；3.2.4： D12钢丝绳（根据施工现场计算长度）D12钢丝绳扣16个；3.2.5： 安全带4条；3.2.6：大锤： 2把、小锤2把、活动扳手12寸2把、梅花扳手（27-30）*2把 3.2.7.：氧气工具 1 套；3.2.8：桁架支柱链接用螺栓4.8级m20*80 80套； 3.2.9：割断皮带用刀片 1 把；3.2.10:冲击钻1把、m18*200膨胀螺栓2条4 其他准备 建立健全各级人员岗位负责制，建立安全、质量、文明施工管理制度，成本、材料 劳动力、机具管理制度，并以此为依据确定内部管理人员目标责任制，组织施工人员进 场前三级安全教育。
5 设备改装详细步骤布料机拆卸施工分六个阶段：第一阶段为布料机输送带用刀片在附桁架处距离输送带接口 7.8 米处割断，拉断后的 输送带往复折叠到主桁架上，用铁丝或麻绳将输送带固定牢固；第二阶段为附桁架吊装，首先将吊车支护到合适指定位置，将吊车吊钩与附桁架重 心处用吊装带或钢丝绳链接，让吊车起钩，钢丝绳或吊装带受力；第三阶段将附桁架与主桁架连接处用麻绳固定，固定松紧程度为桁架起吊脱离30-60cm，将附桁架与主桁架连接处螺栓或销轴拆卸，拆卸后起钩使其与主桁架脱离，将 于主桁架连接处的麻绳去掉，直接吊装到 1#托运板车上面（附桁架拆卸完成）；第四阶段为支柱风绳支护，将事先准备好的钢丝绳一端用绳扣固定到桁架支柱的顶 端（不能与主桁架交叉打架），另一内端拉扯到浇筑建筑物中间位置用绳扣与手拉葫芦上 部连接，将准备好的膨胀螺栓固定到建筑物中间位置，用手拉葫芦下端与膨胀螺栓处连 接牢固将手拉葫芦预紧主桁架外侧钢丝绳拉扯到边坡一级马道上，在马道内侧用地锚 固定，固定时应内侧建筑物上的膨胀螺栓保持一条直线，将钢丝绳与手拉葫芦和地锚用 绳扣连接到一起（与内侧固定方法相同）；第五阶段为主桁架起吊：先将吊车支护合适位置，用吊车吊钩与桁架的重心处用钢 丝绳连接起吊，使吊车受力，在主桁架一端链接拉扯麻绳，将主桁架与支柱连接处螺栓 拆卸确保支柱与桁架连接处完全脱离，吊车吊钩起吊使主桁架彻底脱离支柱，起吊至主 桁架距离支柱 50cm 高度时，用拉扯麻绳与吊车大臂配合，将主桁架缓慢旋转至 2#托运 板车上，用托运板车将主桁架托离施工现场；第六阶段为主桁架支柱拆卸：首先将吊车支护道合适位置，工人穿戴安全带爬至支 柱顶端，用吊车吊钩与主桁架支柱的重心处用钢丝绳连接起吊，使吊车受力，工人下至 地面，然后将稳定支柱用钢丝绳手拉葫芦处松懈，将手拉葫芦下部与（膨胀螺栓处、地 锚处）彻底脱离，吊车缓慢旋转大臂、缓慢落钩，将支柱安全的斜放到边坡上，工人到 支柱顶端将钢丝绳与支柱链接处绳扣拆卸，使其完全脱离，然后将支柱吊运至 3#托运板 车上，用板车托离施工现场。
第二个支柱也使用同样方法用 4#板车托离现场； 布料机拆卸完成6 高空作业安全措施6.1.1 严格遵守安全生产六大纪律6.1.2 严禁恐高症者、禁忌病症者进入高空现场6.1.3 各特殊工种作业人员必须持证上岗6.1.4 高空作业者必须戴紧安全帽，挂好安全带，穿防滑鞋，扎紧带好劳动工具6.1.5 严禁酒后和带病作业6.1.6 工前对机具进行试用转，保证机具性能良好6.1.7 严禁工作期间取笑、打闹、影响工作注意力6.1.8 施工用电缆路必须保证绝对高度绝缘6.1.9 架设上下安全梯架、通道，并保证牢固、稳定、安全性6.2.0 梯架、通道、支撑架体严禁堆放材料杂物，确保梯架通道顺畅6.2.1 必要时必须张挂安全网6.2.2 严禁利用起吊设备、升降设施运送上下人员6.2.3 起吊构件、料具要捆、锁、扣紧固牢靠，设有专人指挥操作人员要听从指挥， 服从信号紧密配合6.2.4 起重物下严禁站人和人员通过6.2.5 高架使用物资、料具必须放置有序、稳定牢固，以防掉落6.2.6 在必要时空架构造物施工应设置防护栏杆6.2.7 水面高空作业必须配备救生衣、救生圈和水上船只，并设专人监护6.2.8 高架构造物应设避雷装置。
6.2.9 高空作业不得随手抛落物品，以防伤人6.3.0 配合安全检查，对安全检查人员安全要求必须坚决服从、认真执行6.3.1 设置安全警告标志1）高空作业场所边缘及孔洞设栏杆或盖板2） 脚手架搭设符合规程要求并经常检查维修，作业前先检查稳定性3） 高空作业人员应衣着轻便，穿软底鞋4） 患有精神病、癫痫病、高血压、心脏病及酒后、精神不振者严禁从事高空作业5） 高空作业地点必须有安全通道，通道不得堆放过多物件，垃圾和废料及时清理运走6） 距地面 1.5 米及 1.5 米以上高处作业必须系好安全带，将安全带挂在上方牢固可靠 处，高度不低于腰部7） 遇有六级以上大风及恶劣天气时应停止高空作业8） 轻型或简易结构屋面上作业，应铺木板分散应力以免踩蹋屋面9）严禁人随吊物一起上落，吊物未放稳时不得攀爬10）高空行走、攀爬时严禁手持物件11）垂直作业时，必须使用差速保护器和垂直自锁保险绳12）及时清理脚手架上的工件和零散物品7 高空落物7.1.1 高空落物原因分析1、 起重机械超重或误操作造成机械损坏、倾倒、吊件坠落2、 各种起重机具（钢丝绳、卸卡等）因承载力不够而被拉断或折断导致落物3、 用于承重的平台承载力不够而使物件坠落。
4、 起吊过程吊物上零星物件没有绑扎或清理而坠落5、 高空作业时拉电源线或皮管时将零星物件拖带坠落或行走时将物件碰落6、 在高空持物行走或传递物品时失手将物件跌落7、 在高处切割物件材料时无防坠落措施8、 向下抛掷物件7.1.2 防止高空落物伤人安全措施1、 对于重要、大件吊装必须制定详细吊装施工技术措施与安全措施，并有专人负责，统 一指挥，配置专职安监人员2、 非专业起重工不得从事起吊作业3、 各个承重临时平台要进行专门设计并核算其承载力，焊接时由专业焊工施焊并经检查 合格后才允许使用4、 起吊前对吊物上杂物及小件物品清理或绑扎厉一级建造师5、 从事高空作业时必须佩工具袋，大件工具要绑上保险绳6、 加强高空作业场所及脚手架上小件物品清理、存放管理，做好物件防坠措施7、 上下传递物件时要用绳传递，不得上下抛掷，传递小型工件、工具时使用工具袋8、 尽量避免交叉作业，拆架或起重作业时，作业区域设警戒区，严禁无关人员进入9、 切割物件材料时应有防坠落措施10、 起吊零散物品时要用专用吊具进行起吊。
