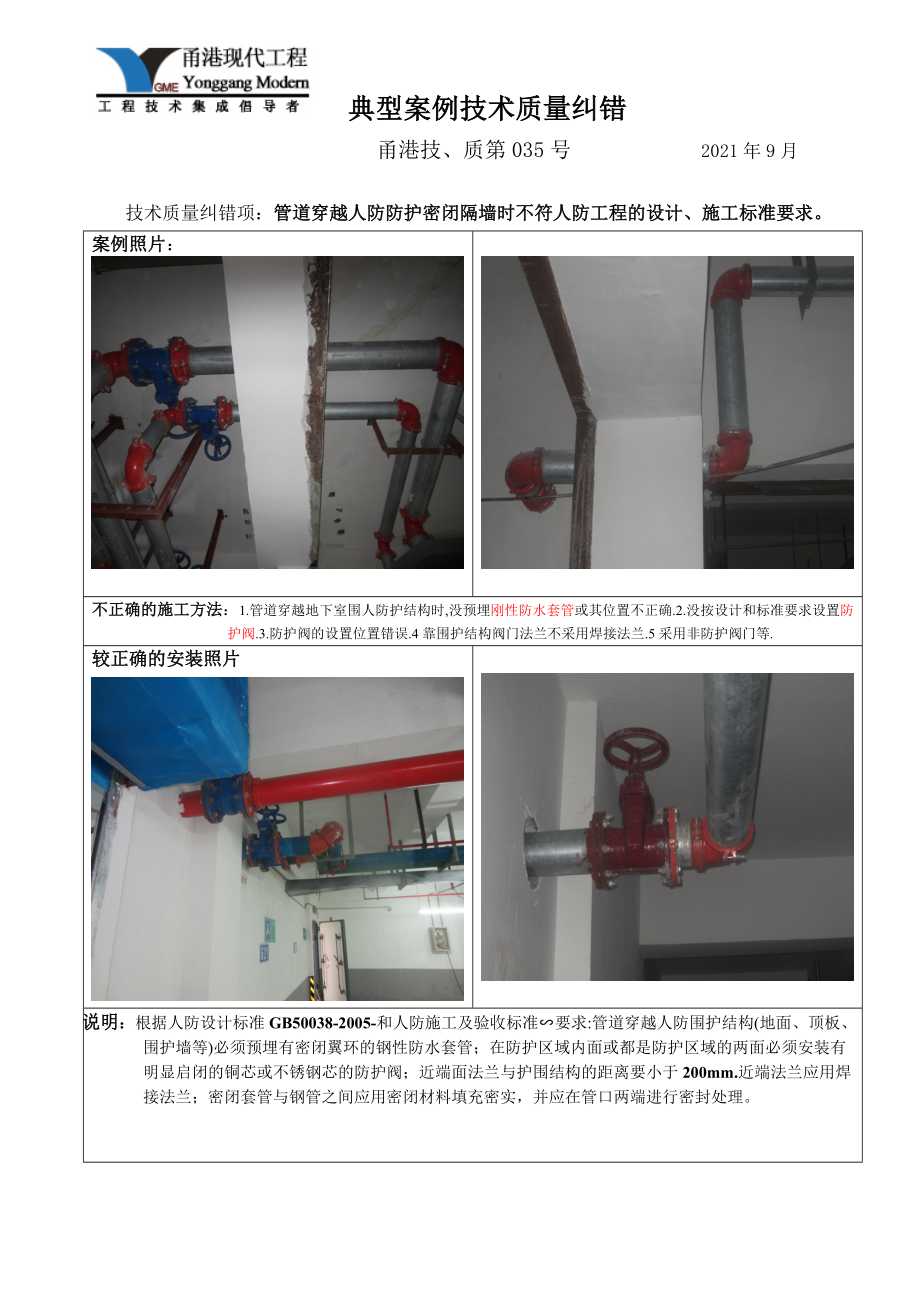

典型案例技术质量纠错甬港技、质第035号 2021年9月技术质量纠错项：管道穿越人防防护密闭隔墙时不符人防工程的设计、施工标准要求案例照片：不正确的施工方法：1.管道穿越地下室围人防护结构时,没预埋刚性防水套管或其位置不正确.2.没按设计和标准要求设置防护阀.3.防护阀的设置位置错误.4靠围护结构阀门法兰不采用焊接法兰.5采用非防护阀门等.较正确的安装照片正确的说明：根据人防设计标准GB50038-2005-和人防施工及验收标准∽要求:管道穿越人防围护结构(地面、顶板、围护墙等)必须预埋有密闭翼环的钢性防水套管；在防护区域内面或都是防护区域的两面必须安装有明显启闭的铜芯或不锈钢芯的防护阀；近端面法兰与护围结构的距离要小于200mm.近端法兰应用焊接法兰；密闭套管与钢管之间应用密闭材料填充密实，并应在管口两端进行密封处理。
