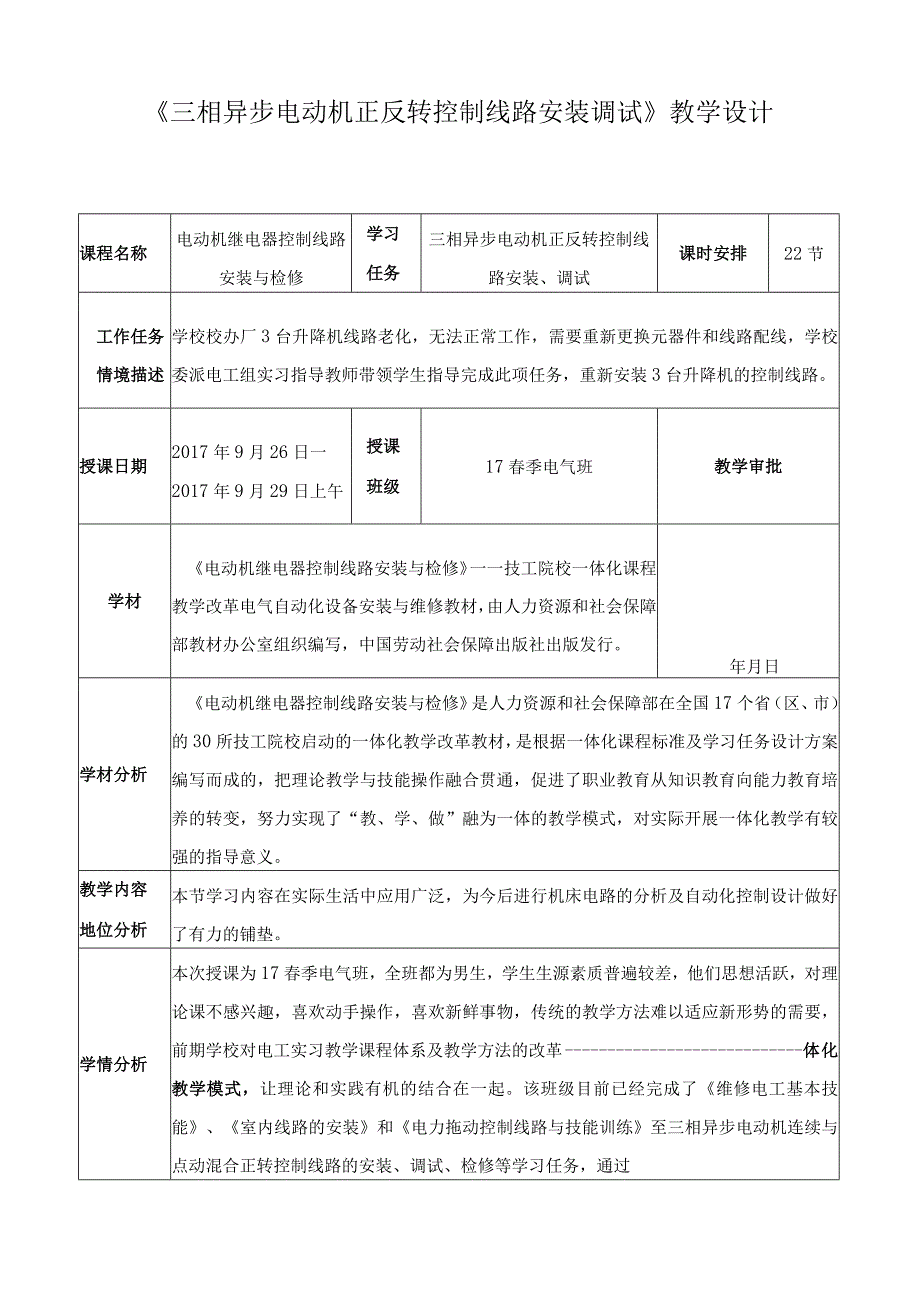

《三相异步电动机正反转控制线路安装调试》教学设计课程名称电动机继电器控制线路安装与检修学习任务三相异步电动机正反转控制线路安装、调试课时安排22节工作任务情境描述学校校办厂3台升降机线路老化，无法正常工作，需要重新更换元器件和线路配线，学校委派电工组实习指导教师带领学生指导完成此项任务，重新安装3台升降机的控制线路授课日期2017年9月26日一2017年9月29日上午授课班级17春季电气班教学审批学材《电动机继电器控制线路安装与检修》一一技工院校一体化课程教学改革电气自动化设备安装与维修教材，由人力资源和社会保障部教材办公室组织编写，中国劳动社会保障出版社出版发行年月日学材分析《电动机继电器控制线路安装与检修》是人力资源和社会保障部在全国17个省（区、市）的30所技工院校启动的一体化教学改革教材，是根据一体化课程标准及学习任务设计方案编写而成的，把理论教学与技能操作融合贯通，促进了职业教育从知识教育向能力教育培养的转变，努力实现了“教、学、做”融为一体的教学模式，对实际开展一体化教学有较强的指导意义教学内容地位分析本节学习内容在实际生活中应用广泛，为今后进行机床电路的分析及自动化控制设计做好了有力的铺垫。
学情分析本次授课为17春季电气班，全班都为男生，学生生源素质普遍较差，他们思想活跃，对理论课不感兴趣，喜欢动手操作，喜欢新鲜事物，传统的教学方法难以适应新形势的需要，前期学校对电工实习教学课程体系及教学方法的改革 体化教学模式，让理论和实践有机的结合在一起该班级目前已经完成了《维修电工基本技能》、《室内线路的安装》和《电力拖动控制线路与技能训练》至三相异步电动机连续与点动混合正转控制线路的安装、调试、检修等学习任务，通过教学改革后的学习，学生对一体化教学模式已经较为适应，学习兴趣和积极性也得到了明显的提高，同时大大的增强了学生之间的合作意识，对所学知识基本上能够融会贯通掌，教学效果有了明显的改善教学目标知识目标1、能根据已学内容，在老师的启发、引导下正确设计电路原理图2、能正确识读电气原理图，熟悉三相异步电动机正反转控制的结构、线路特点，掌握三相异步电动机正反转控制的设计思路、理解动作原理、电路应用能力目标1、能正确选用元件、材料、绘制电路安装接线图，根据图纸与安装工艺要求，安全规范的正确安装元器件、完成电路接线2、能正确使用仪器、仪表检测线路的安装完好性，按照安全操作规程完成通电、调试。
3、具有知识的逐步积累和资料收集的能力情感目标1、通过分析线路的渐进过程，强化学生的观察能力、识图能力2、通过分析工作原理，训练学生综合分析的能力3、通过学生分组的学习，培养学生自主学习能力、表达能力、归纳能力，树立互帮互助的团队合作意识4、通过学生对电路的安装、调试，培养了质量意识、服务意识、安全意识教学重点1、正确设计电路原理图，熟悉三相异步电动机正反转控制的动作原理、线路特点2、正确选用元件、材料、绘制电路安装接线图，根据图纸与安装工艺要求，安全规范的正确安装元器件、完成电路接线3、正确使用仪器、仪表检测电路的安装完好性，按照安全操作规程完成通电、试车教学难点1、三相异步电动机正反转控制线路原理图的设计2、电路安装接线图正确绘制，根据图纸与安装工艺要求，安全规范的正确安装元器件，完成电路安装、调试教学方法1、参观学习法：带领学生参观学校校办厂的万能铳床、摇臂钻床、平面磨床、起重机等各种需电动机正反转的机床设备的生产制造过程，激发学生的学习兴趣，调动学习积极性2、任务驱动法：给定任务，引导、启发学生循序渐进分步完成，培养学生自主学习和思维创新能力3、演示法：通过实物演示和多媒体视频播放，使其趣味化，形象直观的帮助学生更好的理解知识。
4、分层教学法：在教学中根据学生学习情况，实行分层教学，让不同层次的学生都能感受到成功的喜悦5、多媒体教学法：播放视频，明确学习本节任务重要性6、启发、引导教学法：启发引导学生进行探究性的学习，让学生“发现问题一一提出问题一一解决问题一一创新提高，提高自主学习、自主设计电路能力7、实践练习法：在老师的指导下通过实践操作领会新知识、巩固知识、运用知识，达到技能目标学法分析1、自主学习：通过对任务的分析，归纳出知识要点2、合作探究：以小组为单位讨论学习，树立团队合作意识3、对比观察：通过对比观察，整合出新的知识内容4、成果展示：讲解控制过程培养学生能思考能表达的综合素质教学资讯材料准备《电工手册》、电力拖动的相关技术资料，工业生产视频、FLASH动画、仿真软件、天煌电工实训台、常用电工工具每人一套，上网电脑各人一台，安装接线、调试相关配套材料教学组织流程1、组织教学，学生分组和人员分工2、接单，明确工作任务、填写工作任务联系单3、实地勘察施工现场4、查阅相关技术资料，小组讨论，制定本组学习计划、施工计划、施工方案5、根据计划、方案组织理论学习6、组织实训车间模拟训练7、组织现场施工、工程验收。
8、成果展示、工作总结，评价与反馈9、作业布置、拓展延伸编制日期任课教师备注记录教学过程步骤教师活动学生活动教学意图时间组织教学学习区组织教学：1、检查学生的出勤，强调学生考勤纪律2、强调卫生、规章制度及安全3、学生分组，根据上节课学生的学习情况，选出学习能力、组织能力最强的3个小组长，指导小组长组织4位学生加入本组，尽量让各学习实力相当4、检查学生的穿戴是否符合安全生产文明操作规程小组长组织选出自己本组学员，各小组互相督促检查，配合老师落实安全检查…课前准备，营造工作气氛，模拟作业团队，锻炼学生的组织能力，培养学生的团队意识、卫生环保意识、安全文明生产意识20分钟复习巩固温故知新分层教学法：1›巩固内容：三相异步电动机自锁电路的工作原理、特点、安装注意事项2、提出要求：各学习小组互帮互助，掌握上节课所学内容3、评价反馈：各小组不同层次（学习能力、水平）学生回答问题各小组听老师讲解复习，学生讨论，互帮互助完成复习任务，各小组不同层次同学回答问题巩固学习，为学习新课做好铺垫学生互帮互助学习，锻炼学生的组织能力、归纳能力，培养自主学习的习惯25分钟情境教学明确学习多媒体辅助教学法、参观学习教学法：1、新课导入用一段工业生产视频引出学生对三相异步电动机正反转控制的思考•，使学生大致了解三相观看工业生产视频，参观学习，讨论、回答我们日用生活中的实际应用情境导出课题任务，提高学习兴90分钟(2任务异步电动机正反转控制线路的工作过程，进而导出任务。
2、参观学习：带领学生参观学校校办厂的万能铳床、摇臂钻床、平面磨床、起重机等各种需电动机正反转的机床设备的生产制造过程3、引发思考：我们日常生活当中还有哪些常见的电动机正反转的实例？4、明确学习任务：电动机正反转控制电路电路设计、实验室电路安装、调试（应知、应会）常生活当中还有哪些常见的电动机正反转的实例？明确学习任务趣，调动学生学习积极性节课时）明确施工任务1、阅读工作任务联系单：指导学生解读工作任务单，用自己的语言描述具体的工作内容，让学生明确施工任务2、提问学生及评价：了解学生是否明确任务要求，对学生填写的任务联系单给予评价学生听讲，明确施工任务要求，接单，填写工作联系单，人员分Io培养学生的阅读、理解能力、组织能力，明确任务要求25分钟勘察施工现场1、指导学生根据工作联系单到施工现场进行勘察，列举、记录勘察施工现场的项目内容2、对学生的记录给予审阅、评价、指点各小组勘察施工现场做好相关记录交老师审阅、评价指点锻炼学生的观察能力、归纳记录能力65分钟做出决策制定计划根据学校安排的工作任务安排及施工现场的勘察教师制定教学计划：1、指导制定计划：根据本次工作任务内容、时间、要求及交接工作的相关负责人等信息。
通过提问，归纳总结指导学生查阅资料，制定学习计划、施工计划、方案，审阅各小组计划并给予评价、指点提出修改意见2、组织理论知识学习训练：根据前面的理论知识并在老师的讲解、启发、引导下（理解三小组制定学习计划、施工计划、方案：小组讨论，查阅资料，开动脑筋，联系学过的知识，根据老师的指点，组长组织完成学生从感性到理性认识，培养学生理论联系实际，解决实际问题的能力和对资源合理支配的能力45分钟相异步电动机正反转控制线路的构成和控制原理）正确完成第一任务：设计电路2、组织技能知识学习训练：在理解理论知识的基础上，根据上节课所学电路安装、调试技能知识并在老师的指导下完成第二任务：实训室网孔板电路安装、调试练习3、组织完成现场工作任务：在实训室掌握三相异步电动机正反转控制线路电路安装、调试的基础上完成第三任务:校办厂3台升降机控本组人员制定学习计划、施工计划、方案并交老师审阅、评价制线路的安装、调试启发、引导、任务驱动法、多媒体辅助教学法：在老师的讲通过对比观1、知识铺垫解、启发、引察，理解电动（1）电动机反转的条件：改变通入电动机定导下，学生对机正、反转的子绕组三相电源的相序比观察两幅原理2）换相的方法：改变电动机任意两相电图，找出不同源线的连接。
之处任务LlL2L3 LlL2L3135-J分电路钟设计Uyj√V(3任务节实施3、设计电路（提出问题，解决任务）课（1）提出问题:如何根据电动机自锁正转控时）制控制线路和电动机反转的条件启发、引导学小组学习、合通过设计线生完成以下三个电路设计作探究设计路，开拓学生任务（一）：电动机正反转主电路线路设计电路：聆听老的创新思维，任务（二）：电动机正反转控制电路线路设计师讲解，根据应用多媒体任务（三）：如何把任务一、二组合老师层层深flash动画及入启发、引导音效，加强对（2）提出问题：如何解决主回路KM1、KM2主触头同时闭合造成电源短路？即在电动机正转时，按下反转启动按钮或在电动机反转时按下正转启动按钮（误操作）造成KMl和KM2线圈同时得电如何解决这一问题？播放flash动画，强化学生对“联锁控制”的认识，加深对知识的理解与记忆、循序渐进、引导、启发学生完成设计任务任务（四）：接触器联锁电动机正反转电路（3）提出问题：能否在正转（反转）运行时不按停止按钮就直接按反转（正转）启动运行启发、引导学生完成电路设计任务（五）：接触器、按钮双重联锁电动机正反转电路4、巡回指导学生设计对每个小组进行巡回指导，完成以上设计任务。
5、分析电路工作原理（1）、提问各组代表的电路设计思路及对电路工作原理的理解2）、归纳、总结、讲授电路工作原理、优点、缺点、应用6、评价：对各小组的电路设计给予评价及提出的问题，学习小组进行分析、讨论，应用flash动画的直观，强化学生对“联锁控制”的认识，通过分步设计，分析归纳、自主设计制线路，完成设计任务一任务完成后，各小组相互学习、评价、归纳、总结电路设计思路，选出小组代表讲解设计思路及工作原理理解，听各小组互相讨论，小组代表回答问题，学生听老师讲解、分析电“联锁控制”的理解，加深同学们对问题的领悟，在不断的解决问题中，逐步理解并掌握知识重点，为后续的学习任务做好铺垫同时可以进一步路培养学生自主学习和分析、解决问题的能力，让学生在学习过程中感受到探索成功的乐趣通过老师的讲解与学生的讨论学习，进一步加深了学生对本任务的理路工作原理解与掌握，达到本节课程的理论知识学习目标1、工作区安全教育及安全检查小组组织配通过安全教育（1）检查学生进入实训车间的穿戴安全合老师进行及安全检查进（2）指导学生检查、维护操作台电气设备的安全教育及一步提高学生安全安全检查的安全生产意（3）指导学生检查、维护学生的工具、仪表识，避免安全的安全。
事故的发生4)2、电器元件、安装材料的选用学生听讲、讨通过听讲及对（1）讲解电路控制电机（三相笼型异步电动论，根据常用元件、材料的机）的型号含义：Y100L1-4Y2.2KW、380V、低压电器选选用，加深了5A、Y接法、1440r∕mino用原则，查阅学生对元件、任务（2）指导学生根据电机型号、电路要求查阅资料及电脑材料的认识，二：资料选择电器元件、安装材料上网查阅等，进一步理解元实训正确选用材件、材料的型360车间3、电路安装步骤、工艺要求讲解料，填写材料号含义，熟练分完成清单表掌握掌握了选择材钟电路4、电路安装、调试注意事项讲解电路安装步料的方法与电(8实训骤、工艺要路安装方法、-Hj>安装求、安装调试步骤及工艺要课任务注意事项时）5、仿真软件操作演示、指导观看老师演通过仿真软先演示一遍，然后指导学生进行仿真软件操示后，动手操件，有利于发作作，运用仿真现问题、讨论课件验证设问题和解决问计的同时完题，验证设计成模拟接线线路的正确练习，实现理性论与实践的过度6、实训车间电路安装、连接演示观看老师演通过观看老师(1)元件布局演示示及记录各演示，提高学(2)线路工艺演示小组制定施生的工作严谨(3)线路安装演示。
工方案意识和安装工(4)电路自检演小艺技术水平5)通电调试演示7、巡回指导各小组按照通过实际实物指导学生进行在实训工作台上用网孔板安装制定的施工的安装、调试,三相异步电动机接触器、按钮双重联锁正反转计划、方案用促进了学生对控制电路的安装、调试实物按照工新知识的掌(1)、元器件、材料选择，填写元件、材料艺要求完成握，提高了学清单电路安装，自生的动手操作(2)、画安装布置接线图检、互检线路能力培养了(3)、电路兀件布局指导工艺及线路学生的严谨意(4)、线路布局、工艺指导正确性，在老识，提高了学(5)、指导学生利用仪表自检、互检电路正师的指导下生分析、解决确性完成通电调问题的能力，(6)、检查、监督学生通电调试，观察现象试，学生自评实现了理论与与互评实践的过渡达到本节课程8、实训车间任务教师评价的技能学习目(1)组织学生对实验室任务完成过程进行自标，为实地现评与互评对学生的任务完成进行小结评价2）对学生进行点评与小结场施工做好了充分的准备任务三：现场施工1、施工准备：带领带上所有需要的器材、资料到实地现场1、制定施工方案：指导学生指导施工方案2、施工、指导：巡回指导学生现场施工3、项目任务完成检查：对学生完成任务初步验收。
4、现场实际任务完成教师评价：（1）组织学生对现场实际任务完成过程进行自评、互评2）老师小结评价，对完成本次任务，肯定成绩，指出不足5、项目任务验收：请学校验收单位检查施工质量，验收各小组分工、合作，制定施工方案，利用实训车间（学习区）所学知识、技能完成现场施工，根据老师的指导进行自评与互评，并接受项目验收通过现场施工，充分应用知识、技能，达到“在做中学，在做中思，在做中练，在做中巩固”的学习效果，进一步激发了学生的学习积极性与学习兴趣180分钟（4节课时）成果展示评价反馈各小组展示安装成果，总结、总评各组的表现，对任务完成过程中的问题分析、总结，归纳任务要点，填写评分表和评价表成果展示、心得分享，听老师总结、总评完成任务的过程、心得体会，并填写评价表为学生展示个性、相互学习展示平台，增强学生学习自信心和成就感巩固知识点，提高学生归纳总结的能力40分钟布置作业拓展延伸布置作业：1、正反转电路中各元件的作用，电路的工作原理2、实习心得体会报告拓展内容：预习三相异步电动机的位置控制与学生接收完成作业，回顾、巩固课堂知识，拓展知识巩固知识、预习新知，培养学生整合知识的能力5分钟自动往返控制线路并绘制其电路图。
教学后记成功：在本节课中引入了生活实际中常见的“电动机正反转”现象的学习，吸引了学生的注意力，激发了学生的好奇心，调动了学生的学习兴趣与求知欲，充分发挥了学生的主观能动性通过该任务的学习，增强了学生解决实际问题的能力，提高了学生的合作探究的能力与技能操作水平，学生己熟练的掌握了三相异步电动机正反转的工作原理以及电路的设计、安装、调试，让学生真正达到了“在做中学，在做中思，在做中练，在做中巩固”教学效果不足：在安装练习过程中发现少部分学生对线路的工艺要求不够严格，安装的时间过长。
