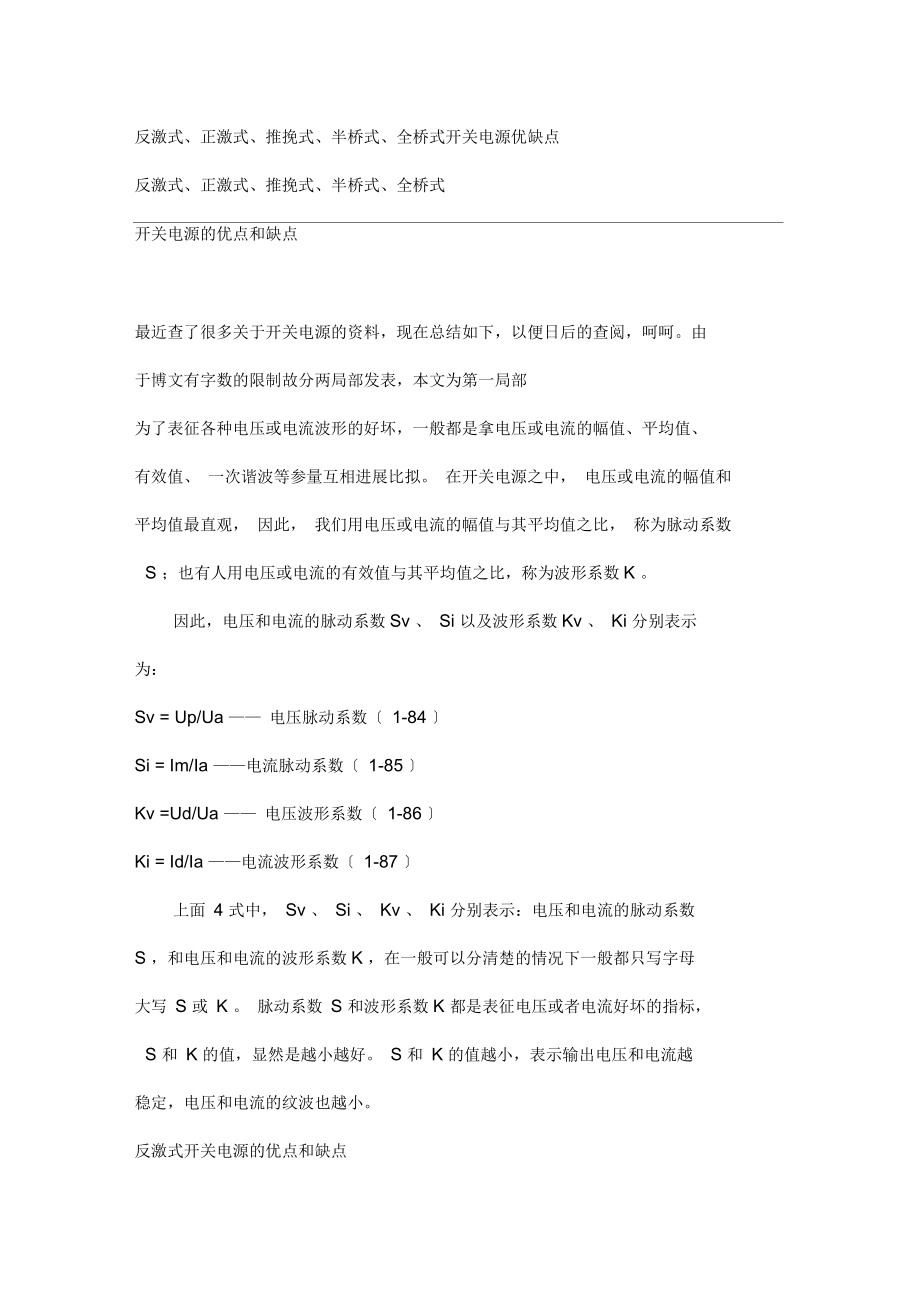

反激式、正激式、推挽式、半桥式、全桥式开关电源优缺点反激式、正激式、推挽式、半桥式、全桥式开关电源的优点和缺点最近查了很多关于开关电源的资料，现在总结如下，以便日后的查阅，呵呵由于博文有字数的限制故分两局部发表，本文为第一局部为了表征各种电压或电流波形的好坏，一般都是拿电压或电流的幅值、平均值、有效值、 一次谐波等参量互相进展比拟 在开关电源之中， 电压或电流的幅值和平均值最直观， 因此， 我们用电压或电流的幅值与其平均值之比， 称为脉动系数S ；也有人用电压或电流的有效值与其平均值之比，称为波形系数K 因此，电压和电流的脉动系数Sv 、 Si 以及波形系数Kv 、 Ki 分别表示为：Sv = Up/Ua —— 电压脉动系数〔 1-84 〕Si = Im/Ia ——电流脉动系数〔 1-85 〕Kv =Ud/Ua —— 电压波形系数〔 1-86 〕Ki = Id/Ia ——电流波形系数〔 1-87 〕上面 4 式中， Sv 、 Si 、 Kv 、 Ki 分别表示：电压和电流的脉动系数S ，和电压和电流的波形系数K ，在一般可以分清楚的情况下一般都只写字母大写 S 或 K 脉动系数 S 和波形系数K 都是表征电压或者电流好坏的指标，S 和 K 的值，显然是越小越好。
S 和 K 的值越小，表示输出电压和电流越稳定，电压和电流的纹波也越小反激式开关电源的优点和缺点1 反激式开关电源的电压和电流的输出特性要比正激式开关电源的差反激式开关电源在控制开关接通期间不向负载提供功率输出， 仅在控制开关关断期间才把存储能量转化为反电动势向负载提供输出，但控制开关的占空比为 0.5时，变压器次级线圈输出的电压的平均值约等于电压最大值的的二分之一，而流过负载的电流正好等于变压器次级线圈最大电流的四分之一 即电压脉动系数等于 2 ， 电流脉动系数等于 4 反激式开关电源的电压脉动系数，和正激式开关电源的脉动系数根本一样， 但是电流的脉动系数是正激式开关电源的电流脉动系数的两倍 由此可知， 反激式开关电源的电压和电流的输出特性要比正激式开关电源的差 特别是， 反激式开关电源使用的时候， 为了防止电源开关管过压击，起占空比一般都小于 0.5 ，此时，流过变压器次级线圈的电流会出现断续，电压和电流的脉动系数都会增加，其电压和电流的输出特性将会变得更差2 反激式开关电源的瞬态控制特性相对来说比拟差由于反激式开关电源仅在开关关断期间才向负载提供能量输出， 当负载电流出现变化时， 开关电源不能立即对输出电压或电流产生反响， 而需要等到下一个周期事， 通过输出电压取样和调宽控制电路的作用， 开关电源才开场对已经过去了的事情进展反响， 即改变占空比， 因此， 反激式开关电源的瞬态控制特性相对来说比拟差。
有时， 当负载电流变化的频率和相位与取样、 调宽控制电路输出的电压的延时特性在相位保持一致的时候，反激式开关电源输出电压可能会产生抖动，这种情况在电视机的开关电源中最容易出现3 反激式开关电源变压器初级和次级线圈的漏感都比拟大， 开关电源变压器的工作效率低反激式开关电源变压器的铁芯一般需要留一定的气隙， 一方面是为了防止变压器容易产生磁饱和 另一方面是因为变压器的输出功率小， 需要通过调整电压器的气隙和初级线圈的匝数， 来调整变压器初级线圈的电感量的大小 因此， 反激式开关电源变压器初级和次级线圈的漏感都比拟大， 从而会降低开关电源变压器的工作效率， 并且漏感还会产生反电动势，容易把开关管击穿4 反激式开关电源的优点是电路比拟简单， 体积比拟小， 反激式开关电源输出电压受占空比的调制幅度，相对于正激式开关电源来要高很多反激式开关电源的优点是电路比拟简单， 比正激式开关电源少用了一个大的储能滤波电感， 以及一个续流二极管， 一次， 反激式开关电源的体积要比正激式开关电源的体积小， 且本钱也要低 此外， 反激式开关电源输出电压受占空比的调制幅度， 相对于正激式开关电源来要高很多， 因此， 反激式开关电源要求调控占空比的误差信号幅度要比拟低， 误差信号放大器的增益和动态围也要较小。
由于这些优点，目前，反激式开关电源在家电领域中还是被广泛的应用5 反激式开关电源多用于功率较小的场合或是多路输出的场合6 反激式开关电源不需要加磁复位绕组在反激式开关电源中， 在开关管关断的时候， 反激式变换器的变压器储能向负载释放，磁芯自然复位，不需要加磁复位措施7 . 在反激式开关电源中，电压器既具有储能的功能，有具有变压和隔离的功能正激式开关电源的优点和缺点1 正激式变压器开关电源输出电压的瞬态控制特性相对来说比拟好正激式变压器开关电源正好是在变压器的初级线圈被直流电压鼓励时， 变压器的次级线圈向负载提供功率输出， 并且输出电压的幅度是根本稳定的， 此时尽管输出功率不停地变化， 但输出电压的幅度根本还是不变， 这说明正激式变压器开关电源输出电压的瞬态控制特性相对来说比拟好；只有在控制开关处于关断期间，功率输出才全部由储能电感和储能电容两者同时提供， 此时输出电压虽然受负载电流的影响， 但如果储能电容的容量取得比拟大， 负载电流对输出电压的影响也很小2 正激式变压器开关电源负载能力相对来说比拟强由于正激式变压器开关电源一般都是选取变压器输出电压的一周平均值， 储能电感在控制开关接通和关断期间都向负载提供电流输出， 因此， 正激式变压器开关电源的负载能力相对来说比拟强， 输出电压的纹波比拟小。
如果要求正激式变压器开关电源输出电压有较大的调整率， 在正常负载的情况下， 控制开关的占空比最好选取在0.5 左右，或稍大于0.5 ，此时流过储能滤波电感的电流才是连续电流当流过储能滤波电感的电流为连续电流时，负载能力相对来说比拟强3 正激式变压器开关电源的电压和电流输出特性要比反激式变压器开关电源好很多当控制开关的占空比为 0.5 时，正激式变压器开关电源输出电压uo 的幅值正好等于电压平均值Ua 的两倍，流过滤波储能电感电流的最大值Im 也正好是平均电流 Io 〔输出电流〕的两倍，因此，正激式变压器开关电源的电压和电流的脉动系数S 都约等于 2 ， 而与反激式变压器开关电源的电压和电流的脉动系数 S 相比，差不多小一倍，说明正激式变压器开关电源的电压和电流输出特性要比反激式变压器开关电源好很多4 正激式开关电源比反激式变压器开关电源多用一个大储能滤波电感， 以及一个 续流二极管正激式变压器开关电源的缺点也是非常明显的 其中一个是电路比反激式变压器开关电源多用一个大储能滤波电感， 以及一个续流二极管 此外， 正激式变压器开关电源输出电压受占空比的调制幅度， 相对于反激式变压器开关电源来说要低很多，这个从〔 1-77 〕和〔 1-78 〕式的比照就很明显可以看出来。
因此，正激式变压器开关电源要求调控占空比的误差信号幅度比拟高， 误差信号放大器的增益和动态围也比拟大5 正激式开关电源的体积比拟大正激式变压器开关电源为了减少变压器的励磁电流， 提高工作效率， 变压器的伏秒容量一般都取得比拟大〔伏秒容量等于输入脉冲电压幅度与脉冲宽度的乘积，这里用 US 来表示〕 ， 并且为了防止变压器初级线圈产生的反电动势把开关管击穿， 正激式变压器开关电源的变压器要比反激式变压器开关电源的变压器多一个反电动势吸收绕组， 因此， 正激式变压器开关电源的变压器的体积要比反激式变压器开关电源的变压器的体积大6 正激式开关电源的变压器初级线圈产生的反电动势电压要比反激式变压器开关电源产生的反电动势电压高正激式变压器开关电源还有一个更大的缺点是在控制开关关断时， 变压器初级线圈产生的反电动势电压要比反激式变压器开关电源产生的反电动势电压高 因为一般正激式变压器开关电源工作时，控制开关的占空比都取在0.5 左右，而反激式变压器开关电源控制开关的占空比都取得比拟小7 双管正激式转换器可以应用于较高电压输入，较大功率输出的场合双端隔离式PWM DC/DC 转换器，在一个开关周期，功率从隔离变压器的初级绕组的一端和另一端交替的输入，故称双端。
双端隔离式 PWM DC/DC 转换器的磁芯在B-H 平面坐标系的第一和第三象限运行， 故磁芯可以得到充分的利用第二局部推挽式开关电源的优点和缺点1 推挽式开关电源输出电流瞬态响应速度很高， 电压输出特性很好 推挽式开关电源是所有开关电源中电压利用率最高的开关电源由于推挽式开关电源中的两个控制开关轮流交替工作，其输出电压波形非常对称， 并且开关电源在整个周期之都向负载提供功率的输出， 因此， 其输出电流瞬态响应速度很高， 电压输出特性很好 推挽式开关电源是所有开关电源中电压利用率最高的开关电源 它在输入电压很低的情况下， 仍然能维持很大的输出功率，所以推挽式开关电源被广泛的应用于低输入电压的 DC/AC 逆变器，活DC/DC 转换器电路中2 推挽式开关电源是一个输出电压特性很好的开关电源推挽式开关电源经桥式整流或全波整流后， 其输出电压脉动系数和电流脉动系数都很小， 因此， 需要一个很小值的储能滤波电容或储能滤波电感就可以得到一个电压纹波和电流纹波很小的输出电压 因此， 推挽式开关电源是一个输出电压特性很好的开关电源3 推挽式开关电源变压器的漏感以及铜阻损耗都比单极性磁化极变压器小很多，开关电源的工作效率跟高。
推挽式开关电源的变压器属于双极性磁化极， 磁感应变压围是单极性磁化极的两倍多， 并且变压器铁芯不需要气隙， 因此， 推挽式开关电源变压器铁芯的磁导率这样推比单极性磁化极的正激或反激开关电源的变压器铁芯的磁导率高很多倍,挽式开关电源变压器的初级、次级的线圈的匝数可比单极性磁化极变压器初级、次级的线圈的匝数少一倍以上 所以， 推挽式开关电源变压器的漏感以及铜阻损耗都比单极性磁化极变压器小很多，所以开关电源的工作效率跟高4 推挽式开关电源的驱动电路简单推挽式开关电源的两个开关器件有一个公共接地端， 相对于半桥式或全桥式开关电源来说，驱动电路简单的多5 推挽式开关电源不会像半桥、 全桥式开关电源那样出现两个控制开关同时串通的可能性6 推挽式开关电源的主要缺点是两个开关器件需要很高的耐压值推挽式开关电源的主要缺点是两个开关器件需要很高的耐压， 其耐压必须大于工作电压的两倍因此，推挽式开关电源在220V 交流供电设备中很少使用另外，直流输出电压可调整式推挽开关电源输出电压的调整围比反激式开关电源输出电压的调整围小很多， 并需要一个储能滤波电感， 因此， 推挽式开关电源不宜用于要求负载电压变化围太大的场合，特别是负载很轻或是经常开路的场合。
7 推挽式开关电源的变压器有两组初级线圈， 对于小功率输出的推挽式开关电源是个缺点， 对于大功率输出的推挽式开关电源是个优点 因为大功率变压器的线圈一般都是多股线来绕制的， 因此， 推挽式开关电源的变压器的两组初级线圈与用多股线绕制根本没有区别， 并且两个线圈与单个线圈相比可以减低一半电流密度8 推挽式转换器可以看作两个正激式转换器的组合 ，在一个开关周期，这两的正激式转换器交替的工作 假设两个正激式变换器不完全对称或平衡时， 就会出现直流偏磁的现象， 经过几个周期累计的偏磁， 会使磁芯进入饱和状态， 并导致高频变压器的励磁电流过大，甚至损坏开关管9 推挽式、半桥式、全桥式转换器属于直流- 交流 - 直流转换器 由于直流- 交流转换器提高了工作频率，所以， 变压器和输出滤波器的体积和重量都可以减小半桥式开关电源的优点和缺点1 半桥式变压器开关电源输出功率很大，工作效率很高半桥式变压器开关电源与推挽式变压器开关电源一样， 由于两个开关管轮流交替工作， 相当于两个开关电源同时输出功率， 其输出功率约等于单一开关电源输出功率的两倍因此，半桥式变压器开关电源输出功率很大，工作效率很高，经桥式整流或全波整流后，输出电压的电压脉动系数Sv 和电流脉动系数Si 都很小， 仅需要很小的滤波电感和电容， 其输出电压纹波和电流纹波就可以到达非常小。
2 半桥式开关电源的开关管的耐压值比拟低半桥式变压器开关电源最大的优点是， 对两个开关器件的耐压要求比推挽式变压器开关电源对两个开关器件的耐压要求可以降低一半 因为， 半桥式变压器开关电源两个开关器件的工作电压只有输入电源Ui 的一半， 其最高耐压等于工作电压与反电动势之和， 大约是电源电压的两倍， 这个结果正好是推挽式变压器开关电源两个开关器件耐压的一半 因此， 半桥式变压器开关电源主要用于输入电压比拟高的场合，一般电网电压为交流220 伏供电的大功率开关电源大局部都是用半桥式变压器开关电源3 半桥式开关电源的变压器初级线圈只需要一个绕组， 这也是它的优点， 这对小功率开关电源变压器的线圈绕制多少带来一些方便 但对于大功率开关电源变压器的线圈绕制没有优势， 因为， 大功率开关电源变压器的线圈需要用多股线来绕制4 半桥式变压器开关电源的缺点主要是电源利用率比拟低 ，因此，半桥式变压器开关电源不适宜用于工作电压较低的场合 另外， 半桥式变压器开关电源中的两个开关器件连接没有公共地，与驱动信号连接比拟麻烦5 半桥式开关电源的缺点是会出现半导通区，损耗大半桥式开关电源最大的缺点是，当两个控制开关K1 和 K2 处于交替转换工作状态的时候， 两个开关器件会同时出现一个很短时间的半导通区域， 即两个控制开关同时处于接通状态。
这是因为开关器件在开场导通的时候， 相当于对电容充电， 它从截止状态到完全导通状态需要一个过渡过程； 而开关器件从导通状态转换到截止状态的时候， 相当于对电容放电， 它从导通状态到完全截止状态也需要一个过渡过程当两个开关器件分别处于导通和截止过渡过程时， 即两个开关器件都处于半导通状态时半导通状态时， 相当于两个控制开关同时接通， 它们会造成对电源电压产生短路； 此时， 在两个控制开关的串联回路中将出现很大的电流， 而这个电流并没有通过变压器负载因此，在两个控制开关K1 和 K2 同时处于过渡过程期间， 两个开关器件将会产生很大的功率损耗 为了降低控制开关过渡过程产生的损耗， 一般在半桥式开关电源电路中， 都有意让两个控制开关的接通和截止时间错开一小段时间6 单电容半桥式变压器开关电源比双电容半桥式变压器开关电源节省一个电容器，这是它的优点 另外，单电容半桥式变压器开关电源刚开场工作的时候，输出电压差不多比双电容半桥式变压器开关电源是输出电压高一倍， 这种特点最适用于作为荧光灯电源，例如，节能灯或日光灯以及LCD 显示屏的背光灯等荧光灯一般开场点亮的时候需要很高的电压， 大约几百伏到几千伏， 而点亮以后工作电压才需要几十伏到 1 百多伏，因此，几乎所有的节能灯无一不是使用单电容半桥式变压器开关电源。
7 单电容半桥式变压器开关电源也有缺点， 就是开关器件的耐压要求比双电容半桥式变压器开关电源的耐压高全桥式开关电源的优点和缺点1 全桥式变压器开关电源输出功率很大，工作效率很高全桥式变压器开关电源与推挽式变压器开关电源一样， 由于两组开关器件轮流交替工作， 相当于两个开关电源同时输出功率， 其输出功率约等于单一开关电源输出功率的两倍因此，全桥式变压器开关电源输出功率很大，工作效率很高，经桥式整流或全波整流后，其输出电压的电压脉动系数Sv 和电流脉动系数Si 都很小， 仅需要一个很小值的储能滤波电容或储能滤波电感， 就可以得到一个电压纹波和电流纹波都很小的输出电压2 全桥式开关电源的优点是开关管的耐压值特别的低全桥式变压器开关电源最大的优点是，对4 个开关器件的耐压要求比推挽式变压器开关电源对两个开关器件的耐压要求可以降低一半 因为， 全桥式变压器开关电源 4 个开关器件分成两组， 工作时 2 个开关器件互相串联，关断时， 每个开关器件所承受的电压， 只有单个开关器件所承受电压的一半 其最高耐压等于工作电压与反电动势之和的一半， 这个结果正好是推挽式变压器开关电源两个开关器件耐压的一半3 全桥式变压器开关电源主要用于输入电压比拟高的场合， 在输入电压很高的情况下， 采用全桥式变压器开关电源，其输出功率要比推挽式变压器开关电源的输出功率大很多。
因此，一般电网电压为交流220 伏供电的大功率开关电源大局部都是使用全桥式变压器开关电源 而在输入电压较低的情况下， 推挽式变压器开关电源的输出功率又要比全桥式变压器开关电源的输出功率大很多4 全桥式变压器开关电源的电源利用率比推挽式变压器开关电源的电源利用率低一些 ， 因为 2 组开关器件互相串联， 两个开关器件接通时总的电压降要比单个开关器件接通时的电压降大一倍； 但比半桥式变压器开关电源的电源利用率高很多因此，全桥式变压器开关电源也可以用于工作电源电压比拟低的场合5 与半桥式开关电源一样， 全桥式变压器开关电源的变压器初级线圈只需要一个绕组， 这也是它的优点， 这对小功率开关电源变压器的线圈绕制多少带来一些方便 但对于大功率开关电源变压器的线圈绕制没有优势， 因为， 大功率开关电源变压器的线圈需要用多股线来绕6 全桥式变压器开关电源的缺点主要是功率损耗比拟较大 ，因此，全桥式变压器开关电源不适宜用于工作电压较低的场合， 否那么工作效率会很低 另外， 全桥式变压器开关电源中的 4 个开关器件连接没有公共地，与驱动信号连接比拟麻烦7 全桥式开关电源的缺点是会出现半导通区，损耗大全桥式开关电源最大的缺点是，当两组控制开关 K1 、 K4 和 K2 、 K3 处于交替转换工作状态的时候， 4 个开关器件会同时出现一个很短时间的半导通区域，即两组控制开关同时处于接通状态。
这是因为开关器件在开场导通的时候，相当于对电容充电， 它从截止状态到完全导通状态需要一个过渡过程； 而开关器件从导通状态转换到截止状态的时候， 相当于对电容放电， 它从导通状态到完全截止状态也需要一个过渡过程当两组开关器件分别处于导通和截止过渡过程时， 即两组开关器件都处于半导通状态时， 相当于两组控制开关同时接通， 它们会造成对电源电压产生短路； 此时，在 4 个控制开关的串联回路中将出现很大的电流，而这个电流并没有通过变压器负载因此，在4 个控制开关K1 、 K4 和 K2 、 K3 同时处于过渡过程期间， 4 个开关器件将会产生很大的功率损耗为了降低控制开关过渡过程产生的损耗， 一般在全桥式开关电源电路中， 都有意让两组控制开关的接通和截止时间错开一小段时间。
