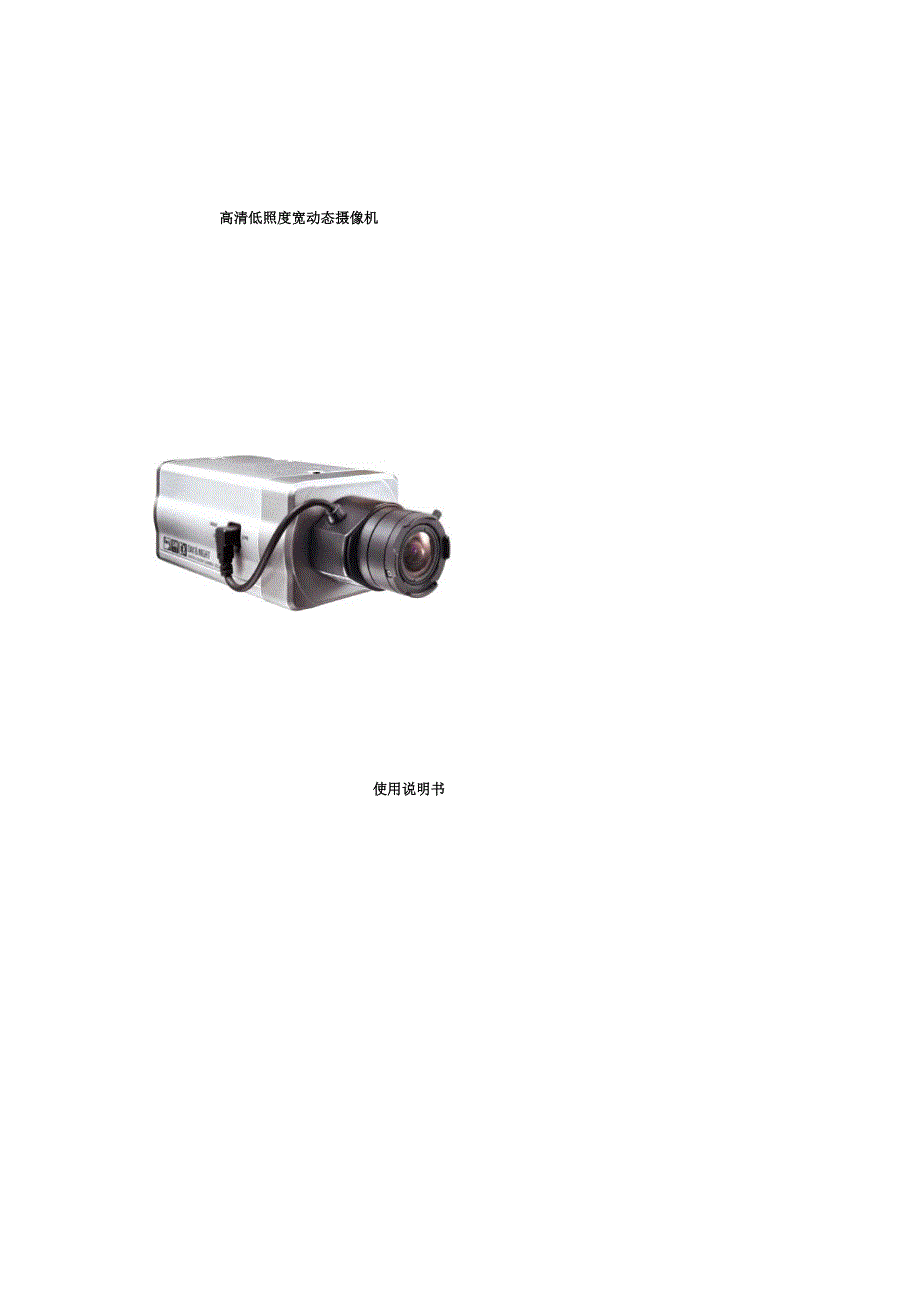

高清低照度宽动态摄像机使用说明书技术参数:• 1/3 Sony Super HAD CCD• 彩色：650TVLines,黑白：700 TV Lines• 内置新一代3D滤光片• 最大258倍感光，最低照度0.00001Lux•利用像素控制数字宽动态• 32倍变焦• 最多可设置8个隐私区 参数：芯片：1/3 Sony Super HAD CCD像素:NTSC:811(H)*508(V) PAL: 795(H)*595(V) 有效像素:NTSC:768(H)*494(V) PAL: 752(H)*582(V) 扫描制式:2:1隔行扫描同步方式：内同步 动态：52dB(*258X) 清晰度:550TV Lines(彩色)600TV Lines(黑白) 最低照度：0.00001Lux F1.2(Sens-up *258) 电子快门：1/60sec-120,000sec自动增益：高冲/低/可选D-WDR:室内/室外/关闭 隐私保护:On/Off(8个区域) 镜像功能:Off/Mirror/V-Rev/Rotate 锐度:0-30 (等级调节) 数码变焦：开启(*32)/关闭 电源：12V 电流：120mA工作温度/湿度：-10〜+50摄氏度湿度最大95%OSD菜单：可选背光补偿：BLC/HSBLC/Off Selectable信噪比:52dB(AGC off,Weight on)白平衡:ATW/AWB/Indoor/Outdoor/Manual/AWC感光:Auto/Fixed/Off(可选范围 *2-*258)3 DNR: Off/On(1-50 水平调节)移动侦测:On/Off(4个区域，报警输出)冻结画面:On/OffD&N 选择：Color/Auto/Ext/BW噪点：256点(最低128点ODD 128点)储存温度/湿度：-20〜+50摄氏度湿度最大95%OSD菜单操作与设置1.按键说明：针孔宽动态摄像机为一个五向按键，按键顺序是中间按下为进入菜单或确认，往上拨动一次菜单 指示三角符号向上移一项，往下拨动一次菜单指示三角符号向下移一项，往左右拨动改变参数或 选择子菜单； 菜单中带此符号选项表示些菜单中还有子菜单。
宽动态枪机按键为五个独立按键，按键顺序是中间按键按下为进入菜单或确认，上下按键为上移 和下移，左右按键为改变参数或选择子菜单； 菜单中带此符号选项表示些菜单中还有子菜单 2•功能设置：进入菜单设置：按下中间按键三秒可进入主菜单选项如图：L噪A定降I设 型 换码can 类«切数E调 定头光平夜DP像设出 镜曜白日3SSJS週 设 123456789手动镜头黒白模式」 开d♦J2.1镜头类型选择：有手动镜头和自动光圈镜头选择通过左右按键可切换镜头选项，DC镜头有影像亮度子菜单（通常选择手动镜头）设置好后选 择“返回”项，按确认键返回上一级菜单选项如图：2.2曝光设置：将三角光标移到曝光选项，按下确认按键进入曝光菜单自动 |||||||||||||||||||| 低逆光补换d 宣外模式置，可选择背光增益的大小，设置背光暗区增益的区域选择逆光补换选项后按确认键进入设•电子快门 影像亮度©动绘益控制 电子灵敏度 逆光补决 数位宽动态 返回2.2.1电子快门设置：通过左右按键选择不同的快门速度通常选择自动或1/50快门速度，特殊 要求下（如拍摄高速移动物体可按拍射环境选择其他快门速度）2.2.2影像亮度设置：通过左右按键增加或减小亮度。
2.2.3自动增益控制设置：通过左右按键改变增益，控制选项有：关/低/中/高选项2.2.4电子灵敏度：选择默认自动2.2.5逆光补换设置：通过左右按键可选择：逆光补换或超强光抑制功能―“型盍范uiiiiiiiHlltlillHIIIMI M M11 11II hi IM1111411111■ iiiiii i1111411111□ KS.超强光抑制功能：可以侦测出强光点并遮挡强光点，在强光点附近的黑暗区提供补偿，使图像清 晰可见（主要应用于停车场或道路监控晚上照车牌）选择超强光抑制功能2.2.6数位宽动态设置运用宽动态技术可以使得在亮暗差异较大的情况下下既能重现亮的物体，也能重现暗的物体 通过左右按键可选择：关/室内模式/室外模式设置好后选择“返回”项，按确认键返回上一级 菜单选项如图：•垃也童站态室外蟆式返回2.3白平衡设置在没有白色场景中，摄像机找不到白色（找准），这时白平衡就很难计算出其他的颜色，在这种 情况下需要进行手动调节白平衡或者首先用白纸让其“找准”白平衡也可以通过设置AWC—SET （记忆白平衡）还原通过左右按键可选择：手动白平衡/自动白平衡/自动追踪白平衡/AWC-SET （记忆白平衡） 手动设置白平衡时先选择到手动白平衡，按中间确认键进入手动设置模式，通过蓝/红选项按左 右键增加或减小改变白平衡色温。
如图：吨平術甲功白平衛40lijlH-IHIIIIIMIMi1 3媳回2.4日夜切换设置通过左右按键可选择：彩色模式/黑白模式/自动切换 其中黑白模式中可选择色同步，通过左右按键打开或关闭理甸 *也， ■叫・i % , ■二 1 1-/ 丄 < b - 5 '. ” ,-.1, ° 1 - i. 4* . j rA.亠「 ~ r 讣_**:* • ■ ■ [ * 1 •其中自动切换模式中可设置自动切换的推迟时间，启始准位和结束准位通过按左右键增加或减 小如图：退回2.5 3D数码降噪此功能主要通过DSP检测分析帧存储器中图像信息进行有效处理消除信号中的干扰噪声波，从 而使画面更清晰通过左右按键可选择开启或关闭3D數码降喙► 3D数码降嗪设圭 1100返回 』2.6 SPECIAL特殊选项可设置摄像机显示名称/D-EFFECT/影像移动侦测/隐私屏蔽/同步方式/语言选择SPECIAL步中同体 关d关关内简J»1・穩像机名秣2・ D-EFFECT3・彩像柿功侦测4・励私屛蔽5・同步方式6 •语言逆择 7・返回2.6.1摄像机名称通过左右按键可选择开启或关闭名称，选择开启时通过确认键进入设置名称（通常不开启此功能, 直接在硬盘录像机上设置字符叠加信息要方便些）。
2.6.2 D-EFFECT （特效功能）通过左右按键可选择开启或关闭画面特效：影像冻结/镜像/数字放大/伽玛特性/负片 如图：D-EFFECT结 大性 冻 放特 備像字吗片回 影适數伽负返54关关关O.关d2.6.3影像移动侦测报警通过左右按键可选择开启或关闭，选择开启时通过确认键进入设置，并可设置不同移动侦测区域 如图：oI屏—險B ! .- ■ 私血，隐^区兹OHM 屮 WM llllllllllllllHIIII llllIlllllllllllHIIV I EUJ置，并可设置8个不同的隐私屏2.6.5同步方式：默认内同步2.6.6语言选择通过左右按键可选择：简体中文/繁体中文/英文三种语言，语言选择改变后摄像机会自动启动 2.7影像调整设定按中间确认键进入影像调整设定菜单，通过左右按键设置锐利度改变图像清晰度，或者设置色彩 的蓝红可改变图像颜色如图：度 利 锐蓝IB-2.8重设按中间确认键进入重设菜单，选择出厂设置项按确认键还原初始系统设置好摄像机参数后选择到退出项按确认键退出可保存所设置参数。
