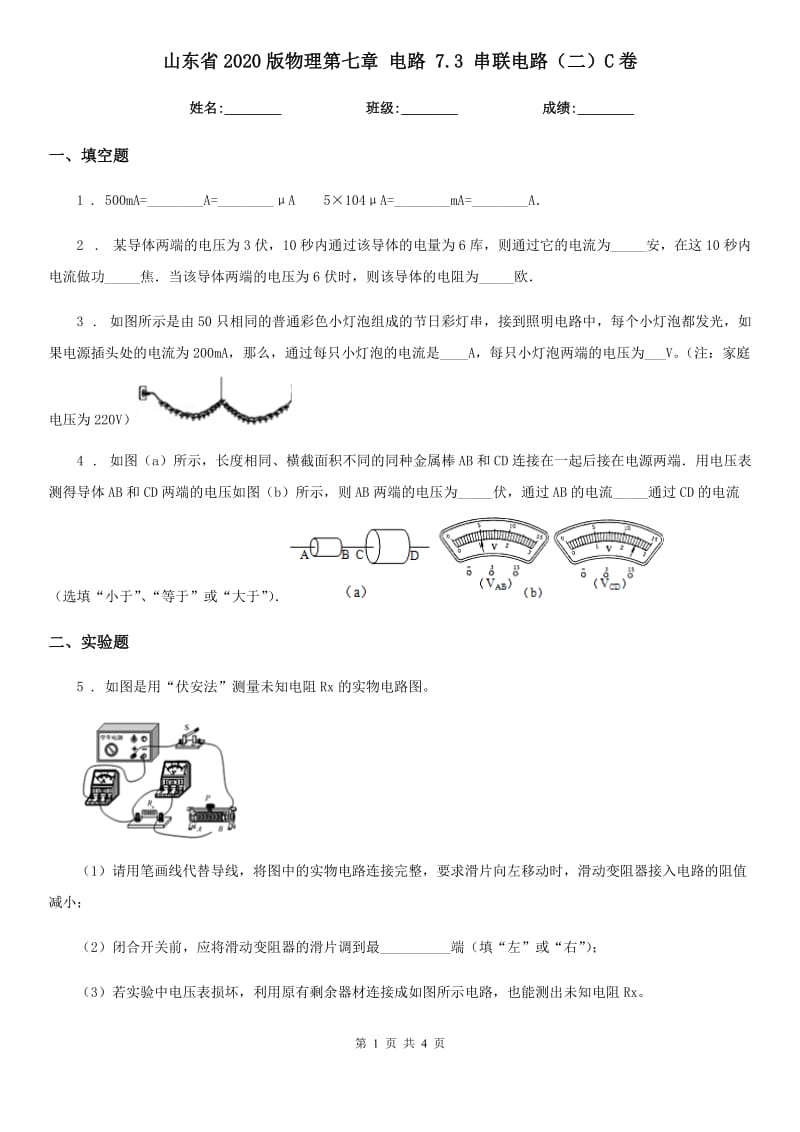

山东省2020版物理第七章 电路 7.3 串联电路（二）C卷姓名:________ 班级:________ 成绩:________一、填空题1 . 500mA=________A=________μA 5104μA=________mA=________A．2 . 某导体两端的电压为3伏，10秒内通过该导体的电量为6库，则通过它的电流为_____安，在这10秒内电流做功_____焦．当该导体两端的电压为6伏时，则该导体的电阻为_____欧．3 . 如图所示是由50只相同的普通彩色小灯泡组成的节日彩灯串，接到照明电路中，每个小灯泡都发光，如果电源插头处的电流为200mA，那么，通过每只小灯泡的电流是____A，每只小灯泡两端的电压为___V注：家庭电压为220V）4 . 如图（a）所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．用电压表测得导体AB和CD两端的电压如图（b）所示，则AB两端的电压为_____伏，通过AB的电流_____通过CD的电流（选填“小于”、“等于”或“大于”）．二、实验题5 . 如图是用“伏安法”测量未知电阻Rx的实物电路图。
1）请用笔画线代替导线，将图中的实物电路连接完整，要求滑片向左移动时，滑动变阻器接入电路的阻值减小；（2）闭合开关前，应将滑动变阻器的滑片调到最__________端（填“左”或“右”）；（3）若实验中电压表损坏，利用原有剩余器材连接成如图所示电路，也能测出未知电阻Rx请将下列相关实验步骤补充完整①闭合开关S，将滑动变阻器的滑片P移到b端，记录电流表示数I1；②闭合开关S，_______________________，记录电流表示数I2；③待测电阻的表达式Rx=____________6 . 用伏安法测电阻的实验中，某同学连接了如图甲所示的电路（电路元件完好，接线柱接线牢固）．（1）在未检查电路连线是否正确的情况下，闭合开关，调节滑动变阻器滑片，电流表示数将_____，电压表示数将_____．（均选填“发生变化”或“保持不变”）（2）检查电路，发现有一处连接错误，请指出连接错误的导线是_____（选填“a”“b”“c”或“d”）．（3）纠正错误后，闭合开关，测得几组数据如表．第三次时，电流表示数如图乙所示，电流表的示数为_____A，该待测电阻的阻值为_____Ω．（4）接下来将定值电阻换成小灯泡接入电路，闭合开关后，小灯泡不亮，电流表无示数，电压表示数接近电源电压，出现这种故障的原因可能是_____．7 . 在“测未知电阻Rx的阻值”实验中，请完成下列相关问题：（1）用笔画线代替导线将图甲中的实物连接完整．（_____）（2）把第二次测量时，图乙所示的电压表和电流表的示数填入表中相应的位置．实验次数电压/V电流/A11.20.242①____②___32.40.48（3）处理表中记录的各次实验数据，得出未知电阻Rx的阻值为_____Ω．（4）另有同学设计了下列二种测量方案，方案中定值电阻的阻值为R0．①方案一的电路中，闭合开关S，如果电压表V1和V2的读数分别为U1和U2，则电阻Rx的阻值表达式为Rx＝_____；②方案二的电路中，闭合开关S，如果电流表A1和A2的读数分别为I1和I2，则电阻Rx的阻值表达式为Rx＝_____．三、计算题8 . 随着人们网上购物量的剧增，一种充电机器人当起了快件投递员．已知机器人携带快件满载时总重G=13500N，以10m/s的速度匀速直线行驶时，所受平均阻力f为0.03G．（1）求机器人匀速直线行驶过程中的功率；（2）假设给机器人提供1度的电能，可供其匀速直线行驶8km，求机器人工作时的效率；（3）机器人靠摄像头来识别道路，为防止镜头上雾，需贴一张电热膜，电路如图所示．已知电热膜的额定电压22V，额定功率4.84 W．为满足不同季节使用的需要，还可以通过调节滑动变阻器R，使电热膜的功率在额定功率的25%～100%之间变化，请求出R的最大阻值．9 . 如图所示，电源电压12伏保持不变，定值电阻R1=5Ω，滑动变阻器R2上标有“10Ω 2A”字样，闭合电键S，电流表A的示数为0.4安。
1)电压表V1的示数；(2)此时R2消耗的电功率第 4 页 共 4 页。
