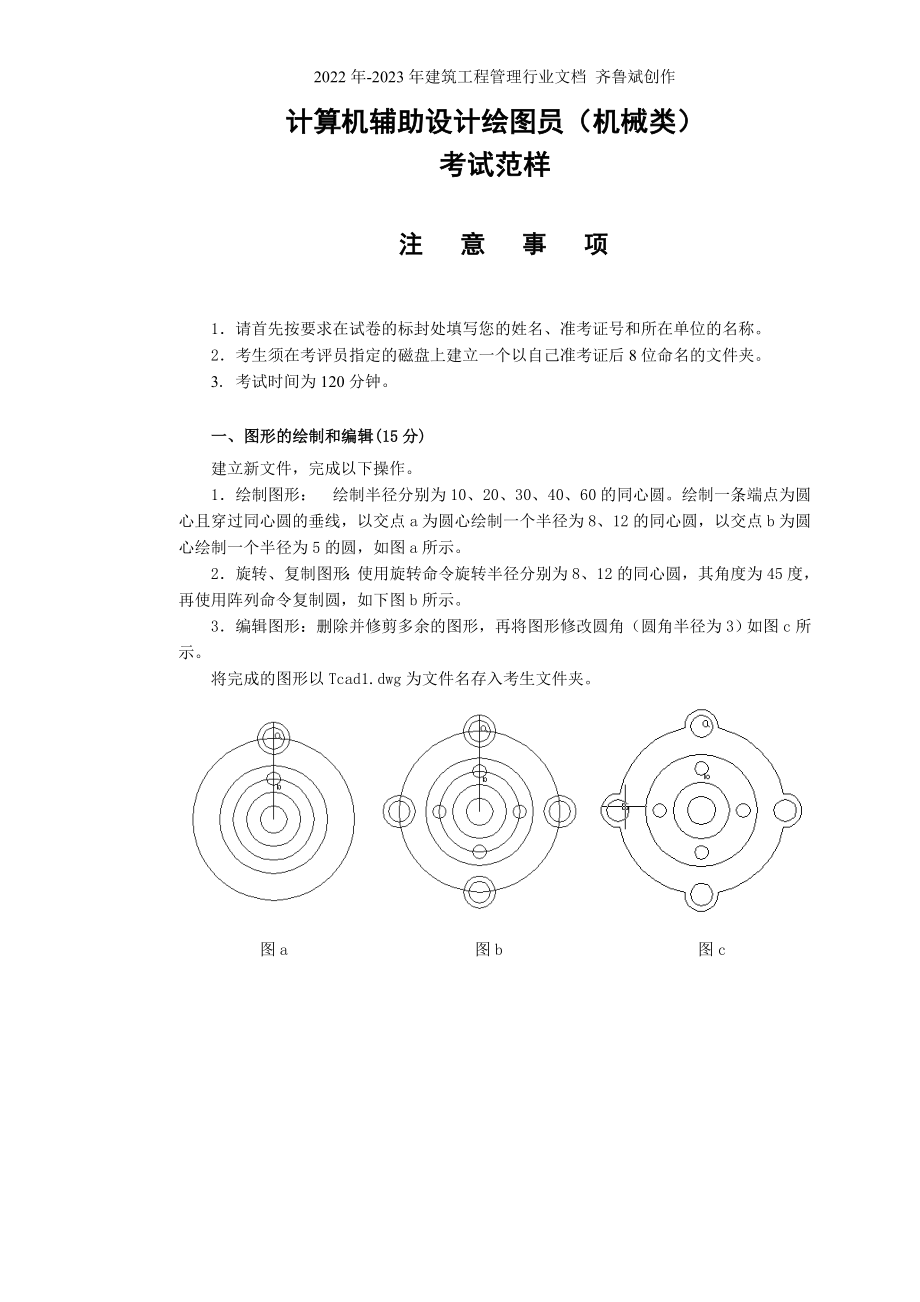

2022年-2023年建筑工程管理行业文档 齐鲁斌创作计算机辅助设计绘图员（机械类）考试范样注 意 事 项1．请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称2．考生须在考评员指定的磁盘上建立一个以自己准考证后8位命名的文件夹3. 考试时间为120分钟一、图形的绘制和编辑(15分)建立新文件，完成以下操作1．绘制图形： 绘制半径分别为10、20、30、40、60的同心圆绘制一条端点为圆心且穿过同心圆的垂线，以交点a为圆心绘制一个半径为8、12的同心圆，以交点b为圆心绘制一个半径为5的圆，如图a所示2．旋转、复制图形：使用旋转命令旋转半径分别为8、12的同心圆，其角度为45度，再使用阵列命令复制圆，如下图b所示3．编辑图形：删除并修剪多余的图形，再将图形修改圆角（圆角半径为3）如图c所示将完成的图形以Tcad1.dwg为文件名存入考生文件夹图a 图b 图c二、属性与块的应用（15分）打开指定素材Scad2.dwg，完成以下操作1.创建块：● 创建新图层block，将颜色设置为红色，线型设置为细实线。
● 在图层block中绘制块图形● 在块图形中插入属性● 将块图形定义成块2.插入块：参照图2a所示，在指定位置插入块完成后将图形存入考生文件夹，命名为Tcad2.dwg图2a三、平面精确绘制图形与尺寸标注(25分)按图形尺寸精确绘图(如图3a所示)，绘图方法和图形编辑方法不限，未明确线宽，线宽为0，按本题图示标注图形建立新文件，完成以下操作1．设置绘图环境：建立合适的图限及栅格，创建如下图层● 图层L1，线型为Center，颜色为红色，轴线绘制在该层上● 标注层DIM，颜色为紫色，线型为细实线，标注绘制在该层上● 其他图形均创建在默认的图层0上2．精确绘图：根据试题中的尺寸，利用绘图和修改命令精确绘图3．尺寸标注：创建合适的标注样式，标注图形完成后将图形存入考生文件夹，命名为Tcad3.dwg图3a四、机械图绘制（45分）1．设置绘图环境：建立合适的图限及栅格，创建如下图层● 图层L1，线型为Center2，颜色为红色，轴线绘制在该层上● 图层L2, 线型为dashed，颜色设置为洋红色，虚线绘制在该层上● 图层L3, 线型为细实线，颜色设置为蓝色，尺寸标注绘制在该层上。
● 其他图形均创建在默认的图层0上 2．精确绘图：●根据试题标注的尺寸精确绘图，绘图方法和图形编辑方法不限●未明确线宽者，线宽为0粗实线线宽为0.30mm●未注圆角半径为53．尺寸标注：创建合适的标注样式，标注图形, 如图4a所示其中，表面粗糙度符号绘制在图层0上，使用插入块的方法注释图形的表面粗糙度完成后将图形存入考生文件夹，命名为Tcad4.dwg 图4a。
