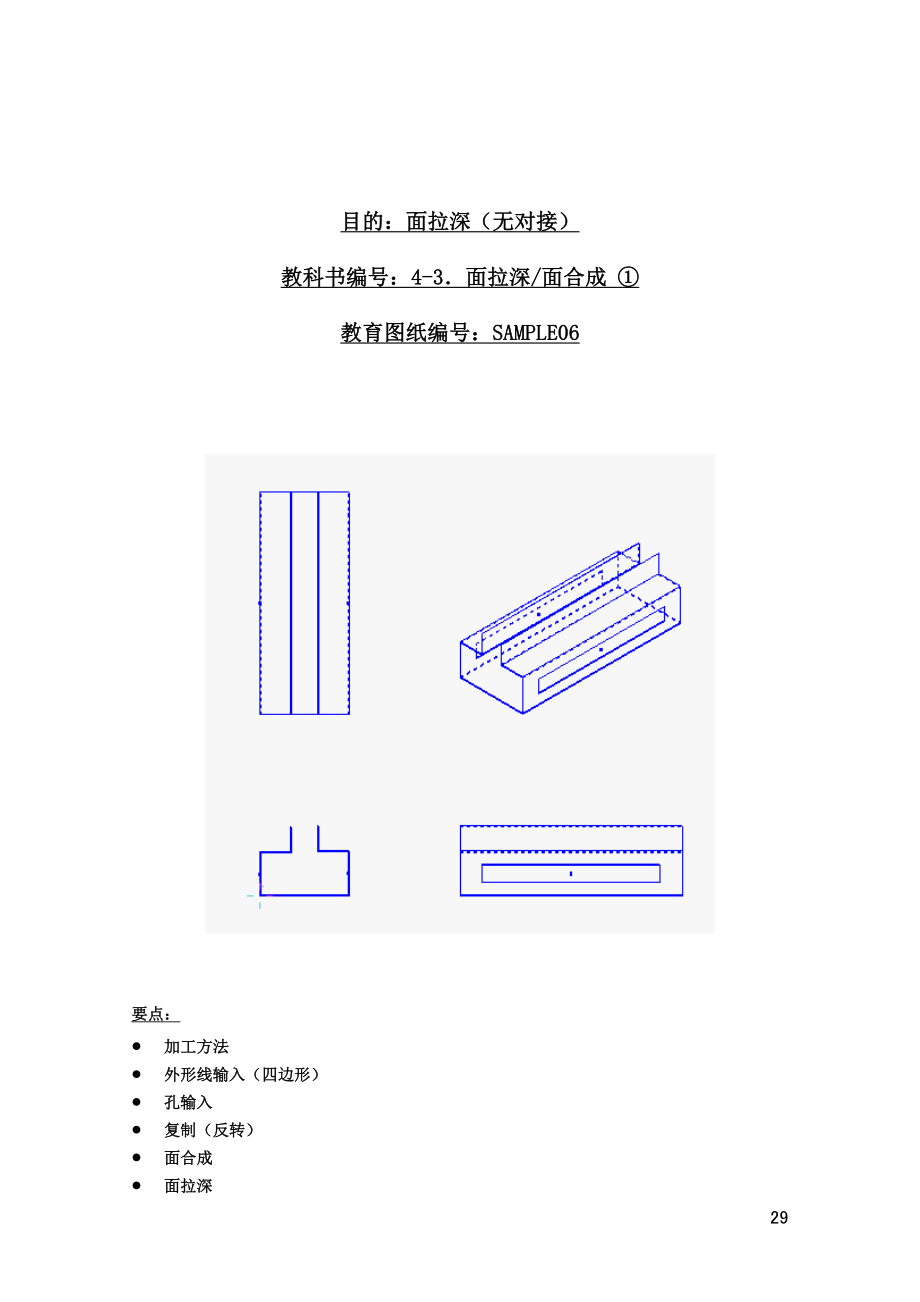

目的：面拉深（无对接）教科书编号：4-3．面拉深/面合成 ①教育图纸编号：SAMPLE06要点：· 加工方法· 外形线输入（四边形）· 孔输入· 复制（反转）· 面合成· 面拉深指令指示步骤＜面拉深/面合成＞加工方法：对照图纸设定材料选择「文件」-「加工方法」点击「一览」,从材料一览中选择「SPCC1.2」孔输入：选择「孔」-「长方形」选择孔尺寸：XL=200,YL=20,A=90,排列=单个基准=左下 点击「OK」＜十字光标输入＞不能进行坐标输入，、用十字光标取任意位置为基准输入移動量后、用箭头键(←↑↓→) 指示方向来设定基准点1. 在A角（左侧面,左下）附近右击，选择「十字光标」输入2. 确认「检测：端点,」3. 光标画面变成「 ＞＋＝ 」输入移动量：25，按「↑箭头」移动量：输入15，按「→箭头」键确认光标位置按「Enter」键复制（反转）：选择「移动复制」-「反转复制」1. 选择Y方向反转轴2.选中右侧面、右击选择「结束」向Y方向反转轴显示，指示基准面中心附近在左侧进行面的复制B A面合成：＜所谓面合成＞把分别制作的面与面合成在一起的作业称为面合成AP100面合成时，可以制作具有折弯系数・板厚的展开图。
选择「展开」-「面合成」1. 基准面：指示A面（线）2. 合成面：指示B面（线）3. 显示有「面合成对话框」确认角度=90、板厚部分尺寸=外・外、折弯方向=正，点击「OK」4. 左侧面也进行面合成 面合成对话框详細 】・角度：折弯角度・偏移量：面分离配置的量（中心=中心位置分开配置）（基准=配置基准位置変更）・折弯类型：V形悬空折弯 FR折弯=分段折弯 ：RR折弯=圆弧一次折弯V尺寸、延伸率从参数中提出延伸率可以通过*1.简易模式,*2基准・现场模式2种进行设定参照附页延伸率値設定・板厚部分外尺寸=基准面尺寸,输入外尺寸 外=合成面尺寸,输入外尺寸・折弯方向：正=正折弯／反=反向折弯※折弯方向确认立体显示同时替换正反方向可减少错误※无立体显示时、在「显示」-「立体显示状态」中进行检测、指示立体显示EFDC面拉深：＜所谓面拉深＞沿着基准面制作新面的机能AP100面拉深时、可以制作具有折弯系数値・板厚的展开图形选择「展开」-「面拉深」 1. 基准面：指示C面（线）显示「面拉深对话框」角度=90、高度=35、板厚部分尺寸=外・外、输入折弯方向=正，点击「OK」。
2. 指示D面（线）确认「面拉深对话框」内容点击「OK」3. E指示面（线）显示「面拉深对话框」角度=90、高度=28、板厚部分尺寸=外・内、输入折弯方向=反 点击「OK」4. 指示F面（线）确认「面拉深对话框内容点击「OK」 面拉深对话框详細 】・角度：折弯角度・偏移量：面分离配置量（中心=中心位置分开配置）（基准=配置基准位置的変更）・折弯种类：V形悬空折弯 ：FR折弯 = 圆弧分段折弯 ：RR折弯 = 圆弧一次折弯V尺寸、折弯系数从参数中提出可以通过折弯系数*1.简易模式,*2基准现场模式的2中进行设定参照附页延伸率値設定・板厚部分外尺寸=基准面尺寸,输入外尺寸 外=合成面尺寸,输入外尺寸・折弯方向：正=正方向折弯／反=反向折弯32。
