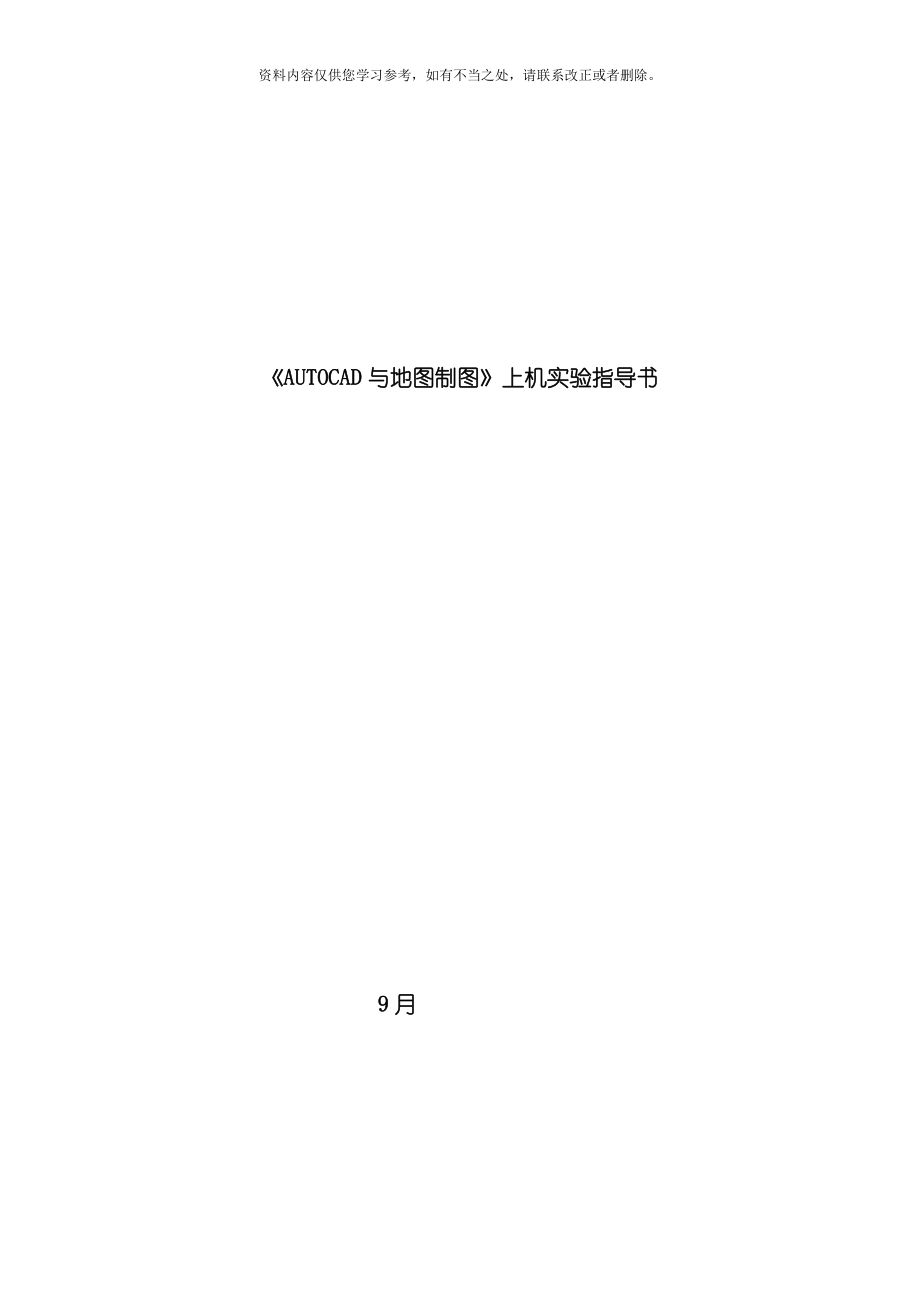

资料内容仅供您学习参考，如有不当之处，请联系改正或者删除《AUTOCAD与地图制图》上机实验指导书 9月目 录实验一: AutoCAD的基本操作 1实验二: 圆和圆弧 1实验三: 偏移和阵列 2实验四: 图层 3实验五: AutoCAD的文字和表格应用 4实验六: 图形尺寸标注练习 6实验七: AutoCAD的图块应用 7实验八: AutoCAD的工程图绘制 8实验一: AutoCAD的基本操作一、 实验目的: 1．掌握AutoCAD 的界面设置方法; 2．掌握AutoCAD 的基本绘图方法二、 实验内容: 1．熟悉AutoCAD 的界面2．熟悉经过”文件”菜单, 进行图形文件的新建、 打开等基本操作3．熟悉基本绘图环境设置, 如: 绘图环境中工具栏打开或关闭, 对象捕捉的设置4．设置单位和精度: 经过”格式/单位”命令5．设置图形界限: 经过执行”格式/图形界限”命令, 以不同图纸和比例, 在命令窗口中按提示输入左下角坐标和右上角坐标6．改变栅格间距: 经过执行”工具/草图设置”命令7．在绘图区中绘制一个边长为200的正五角星, 其内角为36度8．按照相关规范绘制如下图形: 其中: 边界为0,0到4200,2970, 正六边形边长为1000, 其余数据自定, 但要尽可能与上图相符。
实验二: 圆和圆弧一、 实验目的: 掌握经过修剪圆得到圆弧的方法掌握在绘制圆的过程中切点的选取方法二、 实验内容: 绘制下图: 实验三: 偏移和阵列一、 实验目的: 掌握阵列命令的两种不同的形式二、 掌握偏移命令的用法实验内容: 1、 利用矩形阵列或偏移命令绘制下图: 实验说明: 能够在正交方式下画一条指定长度的直线, 利用偏移命令画出棋盘的轮廓2、 利用环形阵列命令绘制图形: 实验说明: 画出心形图案, 以两段圆弧的交点作为中心点进行环形阵列实验四: 图层一、 实验目的: 掌握使用图层特性管理器管理图层的方法二、 实验内容: 1、 绘制图形并按下图所示的三种方式显示 实验说明: 1、 建立如下图层: 2、 把不同的对象放在不同的图层3、 绘制完整的图形( 只绘制一幅图) 4、 经过控制图层的”开/关闭”特性, 以三种不同的方式显示图实验五: 文字和表格应用一、 实验目的: 1．掌握Autocad中文字的输入和编辑; 2．掌握Autocad中表格的使用二、 实验内容: 1．定义文字样式, 其要求如下表所示: 设置内容设置值样式名mytextstyle字体黑体字格式粗体宽度比例0．8字高52．利用多行文字命令mtext输入如下文字: 某工程钢筋配置说明书3．利用相关文字操作命令, 练习如下文字输入: A0=100 45° φ100 1/2 4．创立如下的标题栏, 要求文字为工程标准样式, 着色随层。
某施工器件材料设计数量制图重量审核比例日期图号技术要求: ① 工艺均按GB-***进行处理; ② 说明锐边按5×45°.1.定义表格样式, 并在当前图形中插入如下表格( 表格要求: 字高5, 数据均居中, 其余参数可根据实际自拟) 序号名称规格长度( m) 产地1钢筋φ1210.2成都2钢筋φ1815.6上海3钢筋φ2016.3北京合计实验六: 图形尺寸标注一、 实验目的: 1．掌握Autocad中尺寸标注的方法和操作; 2．掌握Autocad中尺寸标注的编辑二、 实验内容: 1．绘制如下图形, 并按照相关规范创立一个自己的标注样式, 对图形进行标注2．在前面绘制的图形中, 进一步练习尺寸标注, 并对相关标注进行编辑和调整3．练习连续、 基线和引线标注, 并根据实际对其进行编辑和调整实验七: AutoCAD的图块应用一、 实验目的: 1．掌握图块的建立和应用操作; 2．掌握块属性的使用; 3．熟悉设计中心、 工具选项板的使用二、 实验内容: 1.绘制如下的符号, 设置”标高”属性, 然后将其定义为块( 块文件也可) , 块名命名为标高 2、 创立属性块: 块名”表面粗糙度”、 插入点”图形最下点”, 创立块后原对象”转换为块”; 属性标记”ccd”, 提示”输入粗糙度”值”, 默认值”2.5”, 属性文字采用正中对正方式确定插入点位置。
3．练习将定义的属性块插入到当前图形中4．练习利用块编辑器对块和属性进行适当的修改 ”修改”菜单-) ”块说明”; ”修改”菜单-) ”属性”实验八: AutoCAD的工程图绘制一、 实验目的: 1．掌握综合运用AutoCAD软件的能力; 2．熟悉各类工程图绘制的规范; 3．掌握各类工程图的绘制方法和常见技巧二、 实验内容: 水利工程图1．本图是一台卧式水轮发电机组的基础剖面图2．一坝体止水缝设置图3．某溢流坝剖面图建筑工程图某住宅楼标准层平面图某建筑楼梯平面图某门卫室立面图。
