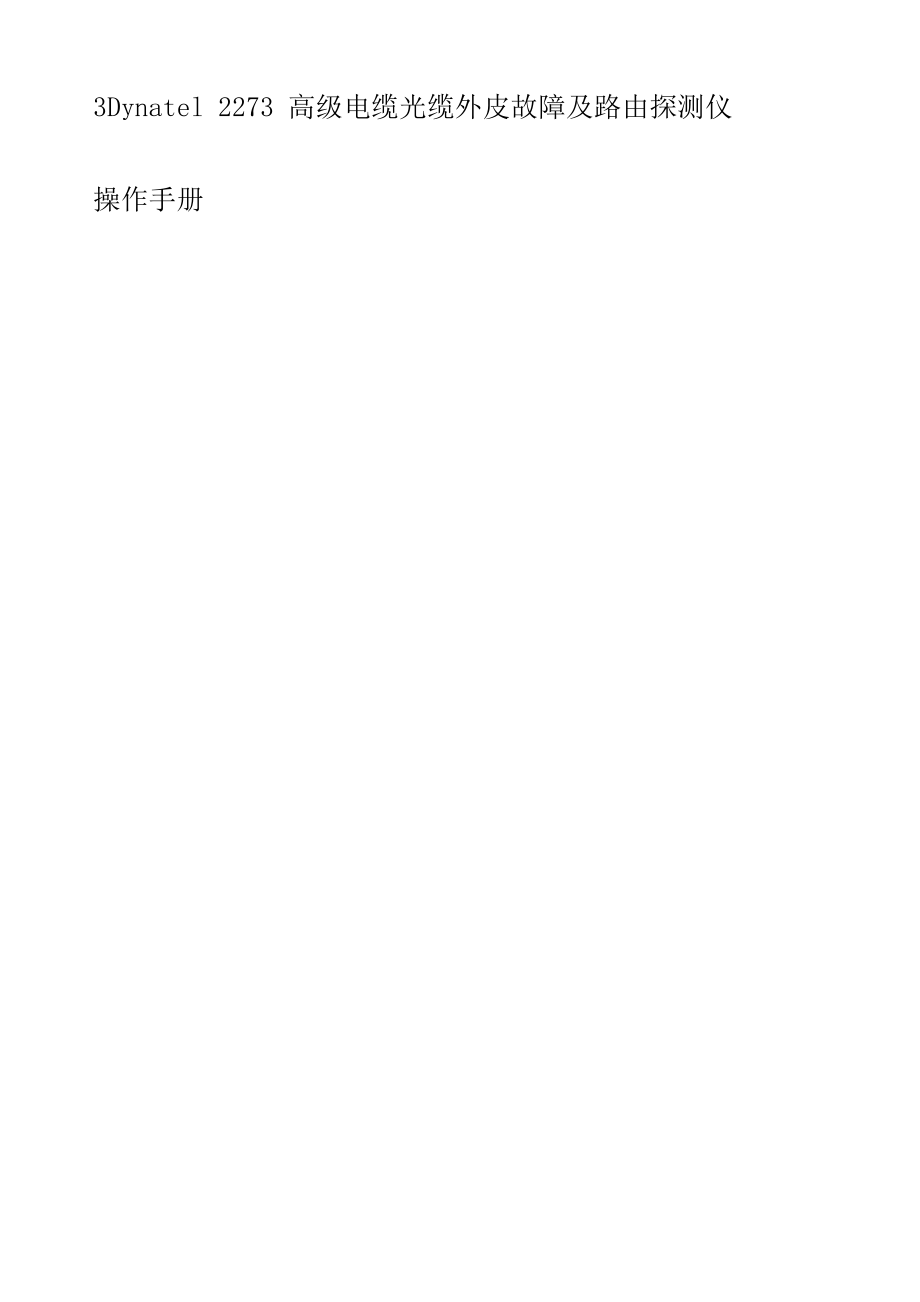

3Dynatel 2273 高级电缆光缆外皮故障及路由探测仪操作手册简介：3Dynatel2273高级电缆/光缆外皮故障及路由探测仪由发射器和接收器组成， 可用来探测地下电（光）缆的走向，同时亦可用于确定直埋电（光）缆的 外皮绝缘故 障点和架空电缆芯线的绝缘故障发射器可分别或同时发射四种不同频率的信 号，以适于不同探测距离，电缆 / 光缆和土质等的要求它也可以发射一个单独 的音信号用于线对和电缆 / 光缆的识别接收器提供四种定位模式以迅速确定 电（光）缆外皮绝缘故障点及其走向，接收器还能测量电（光）缆的埋深以及其中 的相对信号电流强度，并能检测50或60Hz的电力信号电池的安装和更换（见图） 接收器参数设置1 深度显示的单位设置（英寸，英尺，厘米）：按住"并保持，同时再按"■；，选择所需单位 电力信号频率的设置：按住寻并保持，同时再按_|，选择50Hz或60Hz信号频率接收器电池电量测试接收器每次开机后，会自动进行2秒种的电池电量测试如要延长测试时间须持 续按住&测试时，显示条应超过电池电量标记（▼）；否则，应更换电池注：电量过低时，电量测试标记釜会闪烁显示发射器电池电量测试测试时，持续按住”，观察显示屏并听信号音：电量足一持续音，且显示“ OK"；电量低一蜂鸣音，且显示“ L0”； 需更换电池一无音信号，且显示“一一”。
使用外部支流电源和5W信号输出发射机使用外部直流电源和使用内部电池一样能很好地工作用配件中所提供的点烟适 配线将汽车上电池的直流电源连接到发射机上与信号输出口相邻的直流电源接口注意：内置电池不可用外部直流电源充电5W信号输出外部直流电源可以用于5W信号输出按二一次选择3W输出，再按一次恢复5W输出3W 输出时高输出指示打开，5W输出时高输出指示闪烁地下电（光）缆路由定位发射器设置按照以下三种方法中的一种向被测电（光）缆送信号音危险：超过240V的电压会损坏仪表警告：在用连接电缆连接被测电（光）缆时，请关闭发 射器防止电冲击损坏仪表直接接入方式将直连电缆的插头插入发射器插孔黑夹夹接地棒，将接地棒插入附近的地中且方向与电缆路由垂直如有必要，可用接地延伸电缆连接然后，断开近端 接地， 将红夹夹到屏蔽上按F打开发射器，用模式仪表将持续进行检测测试结果将以欧姆显示并 有信号音（持续音一接地良好；蜂鸣音一接地不良；无音一没有接地 ）注：在欧姆模式时，发射器在检测电阻时同时也在检测电压如果检测到低电 压的 话，显示器就会交替显示欧姆值和伏特值当显示欧姆值时，三角标记会 处于处显 示伏特值时三角标记会处于v处。
如果电压足以影响电阻测试精度时，只会显示电压值如果是交流电压，会显示 ，交流电压过高的话，会有蜂鸣音然后按亡选择跟踪模式继续按此键选择一种或全部四种发射频率对 于直接接入模式来说，如果远端接地良好，最好选最低的频率如果远端没有接地， 则用较高的频率对于距离较长埋得较深的电（光）缆，按i选择较高的输出发射器设置完成，然后接第五页接收器的设置Dyna—耦合方式用耦合圈连接电缆连接耦合圈和发射器将耦合圈夹住电（光）缆，且尽量靠近地面耦合圈要夹紧 按“选择跟踪模式再按此键选择33KHz或133KHz频率 按二选择较高的输出发射器设置完成，然后接第五页接收器的设置感应方式将发射器放在被测电（光）缆路由的上方，发射器的铰链与电（光）缆路由平行（如图）, 按“选择跟踪模式再按此键选择133KHz频率按'选择较高的输出注：如果接收器与发射器之间的距离小于15米的话，接收器可通过空气接收到 信号，所以，接收器应远离发射器15米之外接收器设置按f打开接收器，如果要确定电力电缆的话，按「选择50Hz/60Hz电力频率， 否则，则选择与发射器相同的频率按；调节喇叭的音量：关，正常，高或高一扩展高一扩展模式时，当接收器 远离电（光）缆时声音会一下子变轻。
按二选择跟踪模式（峰值A.，反峰值-7 ■，差分yea和特殊峰值〕选特殊峰 值模式 注：峰值，特殊峰值或反峰值模式时可能需要重新设置接收器增益当显示条 一直完全开或完全闭时按叵调节增益差分模式时无需这样，仪表会自动 调节时，持续按住此时三角标记会闪烁关于跟踪模式峰值模式：此模式时，当天线在电（光）缆上方时，接收器喇叭的音量会增强两边的显示条会靠拢离开电缆时，声音会减弱，显示条分离 高一扩展峰值模式：在峰值模式时，按二选择高一扩展当接收器远离电缆时 声音会一下子变轻 反峰值模式：此模式时，当天线在电缆上方时，接收器喇叭的音量会减弱，两 边的显示条会分离离开电缆时，声音会增强，显示条靠 拢差分模式：此模式时，发射器通过左右箭头标记来指明电缆 / 光缆的位置同 时，当天线在电缆上方时，两边的显示条会靠拢当接收器在电 缆的右边时，蜂鸣器发出高的颤音，在左边时，会发出低的颤音 在上方时，有持续音特殊峰值模式：此模式能增强接收器对信号的灵敏度 注：路由探测时，发射器应始终沿着被测电（光）缆的走向 选择电力频率接收参照的接收器初始化设置来设置电力频率为50Hz或60Hz对于选定的电力频率，接收器 可以确定三个不同的谐波频率。
H50Hz或H60Hz （高谐波）：通常用于一般的电力信号接收L50Hz或L60Hz （低谐波）：通常用于主干电力电缆，或用于高谐波不稳定或比较弱的情 况100Hz或120Hz :用于交流整流电力信号，常见于电流阴极保护的管道传输当电力频率选定后，Hz标记闪烁，表明可以改变频率如要改变电力信号频率，按住汪 然后按选择下一电力频率深度和电流的确定将接收器置于电（光）缆的上方，与路由平行按会显示深度,在左下角显示 相对电 流强度 iO按两次 或一次二回到路由跟踪模式注：当深度一电流测试时，如果信号太弱，过强或不稳定，就会显示“ ”在电缆定位中使用电流指示（I发射机和接收机都能显示电流的强度这些电流指示能帮助选择一个跟踪频率、辨识正 确的电缆和设备的故障查找当使用直接接入法时，发射机显示信号输出电流强度LO ”显示或电流指示低于50， 表明跟踪信号微弱70以上的信号强度表明较强的跟踪信号当接收机在发射机接入点 附近寻找电缆，如果你在电缆的正上方而且大部分的信号都在电缆内，接收机的电流显 示相对应于发射机的输出在5点以内注意：每十个单位的电流指示代表电流强度上两个数量级的差别当使用Dyna-耦合器输出发射机信号时，发射机指示的是耦合圈内的电流而不是电缆内 的电流。
为了能得到电缆内的电流指数，用接收机指向距离耦合器一米的电缆被测得 的电流指示值可以用来判断正确的电缆一般来说，将发射机设置成只输出信号到目标缆，这样能非常容易地找到目标缆，因为 正确电缆上的电流是最大的注意：由于电缆中的跟踪信号会辐射到大地中，所以沿着电缆路径，接收机上显示的电流指示 值会随着远离发射机而逐渐减小信号频率越高，这种现象越明显电缆 /光缆外护套绝缘故障定位 发射器设置 将被测电缆/光缆段的近端和远端接地断开然后，红夹夹屏蔽，黑夹夹接地棒, 将接地棒插在发射器的后面远离故障点，且与电（光）缆的路由在一条线上如 需要可接延长电缆按垢打开发射器，使之工作于欧姆模式测量故障电阻大 小再按三选择纠错模式」心按 选择较高的输出接收器设置按打开接收器按-丫选择纠错模式％：用连接电缆将接收器和A形触地支架连接起来将支架完全插 入接地棒附近的地中有绿色标记的脚指向故障点且与电（光）缆路由成直 线按二记 录参考电平，此值会在左下脚显示接收器的显示条会指向右侧（绿色）指示故障点 在绿脚所指的方向沿着电缆 / 光缆的路由继续向前走，每隔一 段距离将支架插入地中，观察接收器的显示条，当显示条指向左侧（红色）时，指示操 作者已经走过故障点。
往回走，每隔几米把支架插入地中，直至显示条指向绿色一侧 当显示条从一侧变到另一侧时，故障点就在支架中心的下方， 为了验证故障点，将支架的红脚插在刚才所确定的故障点上以红脚为中心转动 支架，同时每隔一段距离就将绿脚插入地中显示条应始终指向红色一侧，指示 故障点就在红脚的下方故障点确定以后，移动触地支架使之与故障点的距离 有一个支架的宽度，绿脚指向故障点插入地中将所显示的数值与开始时记录的参考值 比较如果大小相近, 那么这就是主要故障如果值相差20点以上，就可能有多点故障需进一步探测. 注：高阻或距离较远的接地故障会使显示条很小或看不到然而，接近故障点的时候 它就会增强因为接地棒和故障点处的信号最强，而这两点间的信号就 会减弱如果在某一测试段中显示条无规律的变化或不稳定 , 则该处无故障.有源管道探头(ADP)的定位按「-”打开接收器按二选择33kHz频率按f选择峰值模式八.如果接收信号太弱，试一下特殊峰值模式选特殊峰值模式时，持续按住*并按耳此时三角标记会闪烁 具体的操作请参阅ADP操作手册确定ADP的深度 使接收器与ADP垂直按两次二显示ADP的深度，右下角有令•返回跟踪模式 按空或三。
电子标识系统(EMS)的定位探测电子标识系统标识器需要用Dyna tel2205或2206电子标识器定位仪连接定 位仪和接收器时，将接收器水平插入标识器定位仪安装槽，使锁定钮锁住接收器. 分开定位仪和接收器时，按下锁定钮，拔出接收器按 打开接收器按［选择与电子标识器定位仪相同的频率按二选择峰值模式注：用2205和2206时必须用峰值模式用扫描的方式探测标识器，并沿着信号增强的方向探测当显示条一直完全开或完全闭 时按託调节增益信号最强时，标识器就在下方2206电子标识器定位仪的告警模式，可以使接收器同时进行标识器和路由的探测.详细介绍请参阅电子标识器定位仪的操作说明.架空电缆故障的定位发射器设置如果是短路线对，红夹和黑夹分别夹A线和B线 如果是碰线，红夹和黑夹分别夹相碰的那两条线如果是碰地，红夹夹碰地导线，黑夹夹接地按恋打开发射器，使之工作于欧姆模式测量故障电阻大小再按两次使之工作于送 音模式〜*按"' 选择较高的输出接收器设置按 打开接收器按-T选择送音模式 将听音线圈与接收器相连按「选择577Hz频率用听音线圈沿着电缆进行探测，并不时地调节增益二按哄打开喇叭，并调 节音量 如果信号音一下子减弱或没有，那么该点就是故障点。
电缆或线对的识别发射器设置对电缆或线对的确定来说，发射器设置是相同的而接收器设置不同 把Dyna-耦合圈在电缆/光缆或线对上夹紧按打开发射器，再按两次使之工作于送音模式〜 按“' 选择较高的输出接收器设置电缆 / 光缆的识别按 打开接收器按乙选择送音模式将另一个Dyna-耦合圈接到接收器上按厂选择133KHz频率把耦合圈夹到第一 条电缆/光缆上调节增益叵，观察表示相对信号强弱的显示数值，记录此数 值然后把耦合圈夹到另一根电缆 /光缆上，如果信号强度比上一次强，计下此 电缆，如果信号强度比上一次弱，忽略此电缆 / 光缆检测完所有的电缆 / 光缆 之后，读数最高的就是目标电缆 / 光缆线对的确定按 打开接收器按W选择送音模式“用连接电缆将感应探头接到接收器上，按「选择133 Khz频率然后将感应探头插 入线束中记录下数值然后，将线束分成两部分，再将感应探头插入这两组线对中，观察信号强度将强度高的那一组再分成两部分进行检测 以这种方法, 后找到目标线对。
