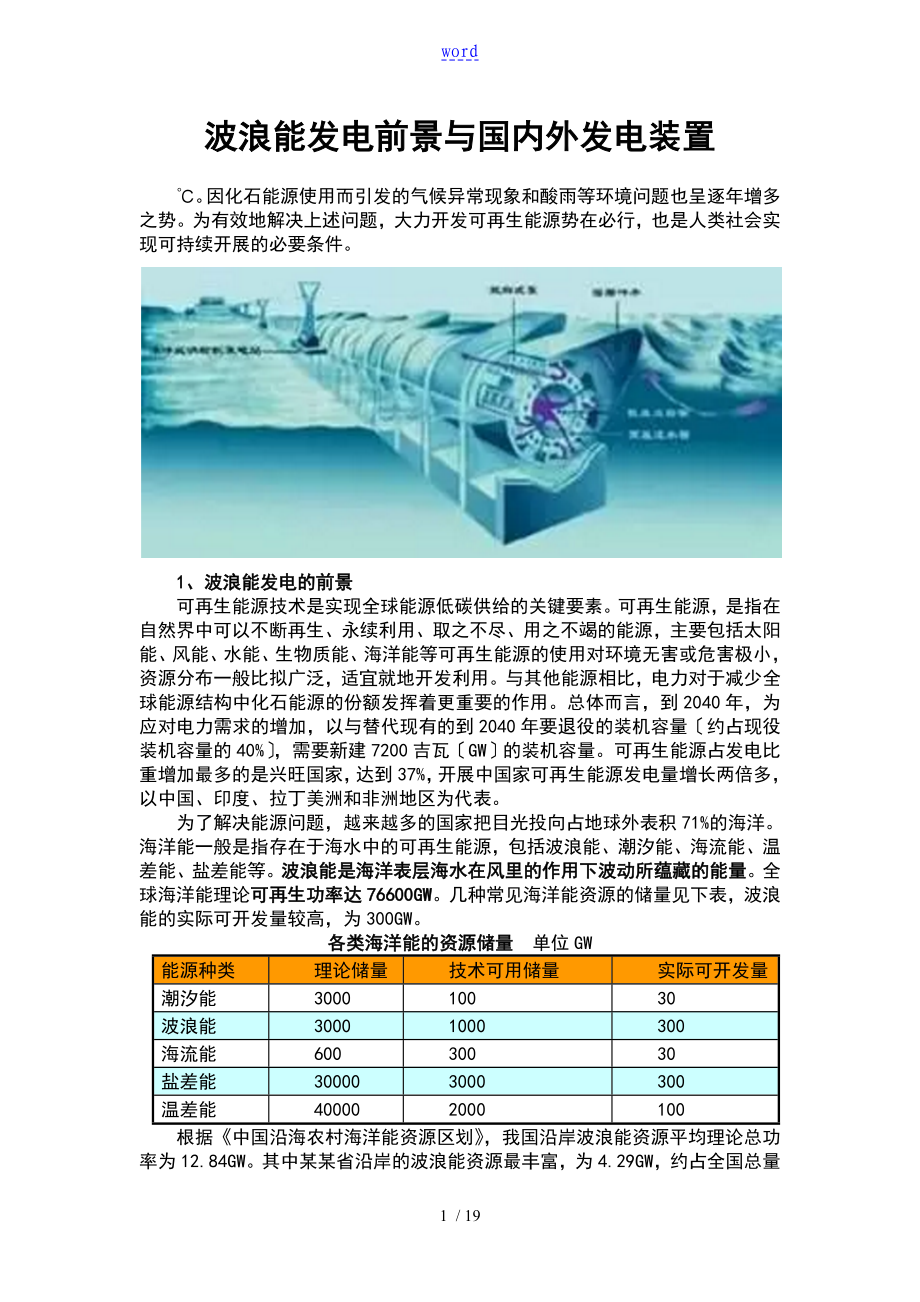

word波浪能发电前景与国内外发电装置℃因化石能源使用而引发的气候异常现象和酸雨等环境问题也呈逐年增多之势为有效地解决上述问题,大力开发可再生能源势在必行,也是人类社会实现可持续开展的必要条件1、波浪能发电的前景可再生能源技术是实现全球能源低碳供给的关键要素可再生能源,是指在自然界中可以不断再生、永续利用、取之不尽、用之不竭的能源,主要包括太阳能、风能、水能、生物质能、海洋能等可再生能源的使用对环境无害或危害极小,资源分布一般比拟广泛,适宜就地开发利用与其他能源相比,电力对于减少全球能源结构中化石能源的份额发挥着更重要的作用总体而言,到2040年,为应对电力需求的增加,以与替代现有的到2040年要退役的装机容量〔约占现役装机容量的40%〕,需要新建7200吉瓦〔GW〕的装机容量可再生能源占发电比重增加最多的是兴旺国家,达到37%,开展中国家可再生能源发电量增长两倍多,以中国、印度、拉丁美洲和非洲地区为代表为了解决能源问题,越来越多的国家把目光投向占地球外表积71%的海洋海洋能一般是指存在于海水中的可再生能源,包括波浪能、潮汐能、海流能、温差能、盐差能等波浪能是海洋表层海水在风里的作用下波动所蕴藏的能量。
全球海洋能理论可再生功率达76600GW几种常见海洋能资源的储量见下表,波浪能的实际可开发量较高,为300GW各类海洋能的资源储量 单位GW能源种类理论储量技术可用储量实际可开发量潮汐能300010030波浪能30001000300海流能60030030盐差能300003000300温差能400002000100根据《中国沿海农村海洋能资源区划》,我国沿岸波浪能资源平均理论总功率为12.84GW其中某某省沿岸的波浪能资源最丰富,为4.29GW,约占全国总量的1/3;其次是某某、某某、某某和某某省沿岸,约为1.61~2.05GW,合计7.06GW,占全国总量的55%,其他省市沿岸如此较少,仅在0.14~0.56GW之间全国沿岸波能功率密度分布某某中部、某某、某某海坛岛以北、渤海海峡和西沙地区沿岸最高,其次是某某南部和北部、某某东部、某某海坛岛以南、某某半岛南部沿岸,渤海、黄海北部和北部湾沿岸最低具体的渤海海峡(7.73kW/m)、某某岛南北两端(6.21~6.36kW/m)、某某中部(6.29kW/m)、某某海坛岛以北(5.32~5.51kW/m)和西沙地区沿岸(4.05kW/m),这些地区年平均波高大于1m,平均周期多大于5m;其次是某某南部和北部(2.76~2.82kW/m)、某某东部(3.62kW/m)、某某海坛岛以南(2.25~2.48kW/m )、某某半岛南部沿岸(2.23kW/m)。
2、国内外波浪能发电装置据统计,全世界有近万座小型波浪能发电装置在运行,主要用于航标灯、浮标等早在1799年法国人吉拉德父子就提出了波浪能装置专利目前利用海洋波浪发电的方法大致有三种:一是利用海洋波浪的上下运动所产生的空气流,使气轮机转动,从而带动发电机发电;二是利用海洋波浪能装置运动〔直线运动、转动〕的机械能转化为电能;三是利用波浪能将水引入高位水池积蓄起来,形成一个水头,再来冲击水轮机发电振荡水柱波浪能发电装置〔Oscillating Water Column,OWC〕利用一个与海水相通的气室,波浪作用下气室内的水柱往复运动,气室内空气容积发生变化,进而由空气驱动叶轮,带动发电机发电优点是能量转换装置〔气轮机等〕不与海水接触,可靠性较高,缺点是效率较低振荡水柱波浪能发电装置包括固定式(Fixed-structure OWC)和漂浮式(Floating-structure OWC)固定式振荡水柱波浪能发电装置通常被安装于海底或岩石基上,如如下图所示固定式振荡水柱装置由一个局部淹没于海底的混凝土或钢结构与自由水平面共同构成一个气室波浪造成自由水平面的波动,从而使气室内的空气波动,空气流过涡轮机驱动发电机发电。
固定式振荡水柱波浪能装置原理图该装置发电具有代表性的有:①英国LIMPET 500,1998年开始建设2000年8月建成,装机功率500kW;②葡萄牙于1996~1999年建设Pico,装机功率400kW;③印度于1991年建成Vizhinjam,装机功率150kW1940年,振荡水柱装置创始人Yoshio Masuda设计的世界上首台漂浮式振荡水柱装置Kaimei在日本海域进展实验1987年,日本开始研发另一个漂浮式振荡水柱装置“巨鲸号〞MightyWhale波浪能发电船,见如下图巨鲸号〞MightyWhale波浪能发电船2003年英国科克大学和Ocean Energy公司合作研发出OE Buoy漂浮式振荡水柱装置,2006~2009年进展1:4模型海试,装置可经受浪高8.2m极端海况,见如下图OEBuoy波浪能装置2005年开始瑞典研制350kW的OWEL,2011年开始进展海试,并开始研制了2MW级OWEL,见如下图OWEL波浪能装置到2001年中国开发了一系列振荡水柱(OWC)波能装置,装机容量分别为10W、60W、100W现在,大约700台10W振荡水柱装置用于为导航浮标供电。
越浪式波浪能发电装置是利用水道将波浪升至高水位水库形成水位差,利用水位差产生的势能直接驱动水轮发电机发电挪威波能公司(Norwave A.S)于1986年建造了一座装机容量为350kW的收缩波道式波浪能电站TapChan,见如下图电站的技术关键是它的开口约60m的喇叭形聚波器和长约30m的逐渐变窄的楔形导槽TapChan波浪能电站示意图此外,丹麦科学家Erik Friis-Madsen在20世纪80年代发明了漂浮式波浪能发电装置WaveDragon,西班牙圣地亚哥联合大学将漂浮式波浪能发电装置与船相结合研发了WaveCat波浪能装置运动式波浪能发电装置利用波浪的运动推动波浪能发电装置的活动局部产生往复运动〔直线、转动〕,驱动机械系统或液压系统,最后驱动发电装置发电⑴振荡浮子式发电装置振荡浮子式波浪能发电装置利用海洋波浪的运动推动浮子产生直线往复运动,驱动机械系统或以油、水等作为中间介质的液压系统,进而带动发电机发电目前国外已建成的振荡浮子式波浪能发电装置有:加拿大的AquaBuoy装置、荷兰的阿基米德波浪摆、美国的PowerBuoy装置与澳大利亚的CETO,分别见如下图说明AquaBuoy装置⑵点头鸭式发电装置点头鸭式装置由英国Salter教授发明,见如下图。
鸭体在波浪作用下绕转动轴往复转动时,装置的后部因为圆弧形,不造出向后行进的波,故点头鸭式装置的背后往往为无浪区——这使得鸭式装置可以将所有的短波拦截下来,所以它具有较高的一次能量捕获效率鸭式原理图某某能源所从2007年开始了鸭式技术的研发,2009年进展了10kW装置的实海况试验,在此根底上研发出鹰式波浪能发电技术,主要包括三个局部,鹰式吸波浮体、液压能量转换系统和半潜船体,实验室试验测得波浪能到液压能转换效率超过60%,见如下图所示2012年12月进展10kW“鹰式一号〞装置海上试验,2014年5月回收,装置在无人值守的条件下单次无故障连续运行超过6个月如下图为目前正在运行的100kW级“万山号〞鹰式波浪能发电装置的结构图⑶摆式发电装置摆式波浪能发电装置发电原理为利用摆在波浪力的作用下作往复摆动从而捕获波浪能量,通过与摆相连的机械结构或液压系统转换将摆的动能和势能转换为机械能或液压能,进而转换为电能摆式波能装置也可分为悬挂摆式和浮力摆式两种日本的度部富治教授最早提出了摆式波浪能发电技术的概念,见如下图日本室兰工业大学于1983年建造了世界上首台悬挂摆式波浪能发电装置,其装机容量为5KW。
悬挂摆结构图英国的Aquamarine Power公司和女王大学合作研发的Oyster装置是目前最为成功的浮力摆装置,Oyster的设计工作水深10~15m,离岸约500m,浮力摆铰接于位于海底的根底上,顶部露出平均水面装机功率315 kW的第一代Oyster装置〔如下图左〕于2009年开始海试(摆宽18m,高12m),已累计运行6000多小时目前,AquamarinePower公司正在开发总装机功率2.4MW的大型波浪能电站,拟建3座装机功率800kW的第二代Oyster装置〔如下图右〕(摆宽26m,高12m),项目建成后将能满足2000多户居民的用电需求3、波浪发电设备促海洋能产业开展海洋能指海洋中所蕴藏的可再生自然能源,主要为潮汐能、波浪能、海流能(潮流能)、海水温差能和海水盐差能广义的海洋能源还包括海洋上空的风能、海洋外表的太阳能以与海洋生物质能等海洋能具有蕴藏量大、可再生性、不稳定性与造价高污染小等特点世界海洋能的蕴藏量约为750多亿千瓦,如此巨大的能源资源是当前世界能源总消耗量的数千倍,开发利用潜力巨大,因此利用海洋能发电已经成为国际新能源市场的一大热点在我国大陆沿岸和海岛附近蕴藏着较为丰富的海洋能资源,总蕴藏量约为8亿多千瓦,目前尚未得到充分开发。
我国海洋能的现代开发利用始于20世纪50年代末,到70年代末、80年代初,我国海洋能的开发利用有了较大开展,具备了一定的科技和开发根底经过不断努力,我国海洋能发电产业稳步增长,海洋能发电“十五〞期间平均增长速度为16%左右,“十一五〞期间仍然保持良好开展势头近年来,我国海洋能开发步伐进一步加快某某长岛海上风电场、某某如东海上示X风电场一期工程开工建设,上某某海大桥海上风电场顺利建成,某某三门两万千瓦潮汐电站工程、某某八尺门潮汐能发电项目正式启动,海洋微藻生物能源项目落户某某龙岗……温岭江厦潮汐试验电站是我国最大的潮汐电站,规模位居世界前列在能源消费量持续攀升和传统能源日趋紧缺的外部环境影响下,新能源开发利用已经成为大势所趋经过多年的技术积累,我国在海洋能开发与相关研究领域已经取得丰硕成果,开发本钱不断降低,海洋能产业进入战略机遇期我国海洋能资源蕴藏量丰富,再生能力强,海洋能发电产业得到国家政策的鼓励和扶持,投资前景良好根据规划,到2020年,我国计划在某某、某某、某某各建1座1000千瓦级岸式波浪能电站,在某某某某建设10千瓦级、100千瓦级和1000千瓦级的潮流电站,在西沙群岛和南海各建1座温差能电站。
4、我国波浪发电装置专利辽阔的海洋蕴含着巨大的能量,在涨潮落潮的潮汐以与海浪过程中就蕴含着大量的动能,如果将这些动能转变为电能将为人类提供充足的能源波浪能是指海洋外表波浪所具有的动能和势能波浪能具有能量密度高、分布面广等优点,是一种可再生清洁能源而波浪发电是利用波浪能的主要方式我国沿岸波浪能资源理论平均功率约1285万千瓦,具有良好的开发应用价值我国的波浪发电产业虽然起步较晚,但开展势头良好微型波浪发电技术已经成熟,小型岸式波力发电技术已经进入世界先进展列我国首座波力独立发电系统某某100千瓦岸式波力电站于1996年12月开工,2001年进入试发电和实海况试验阶段,2005年首次实海况试验获得成功该电站建于某某省某某市遮浪镇最东部,为并网运行的岸式振荡水柱型波能装置,设有过压自动卸载保护、过流自动调控、水位限制、断电保护、超速保护等功能⑴聚能型浪涌水流发电装置聚能型浪涌水流发电装置发明专利,可充分利用海洋自然潮汐周期性循环涨、退特性进展发电,可以解决潮汐能和波浪能的机械能转化问题,达到通过发电装置有效提取潮汐潜能量的目的目前我国对“聚能型浪涌水流发电装置〞的市场需求量较大,专利技术存在着广阔的市场空间。
一是随着传统能源日益紧缺,新能源的开发与利用得到世界各国的广泛关注,越来越多的国家采取鼓励新能源开展的政策和措施,新能源的生产规模和使用X围正在不断扩大二是《京都议定书》到期后,新的温室气体减排机制将进一步促进绿色经济以与可持续开展模式的全面进展,新能源将迎来一个开展的黄金年代三是自《可再生能源法》正式生效后,政府陆续出台了一系列与之配套的行政法规和规章来推动新能源产业开展,我国新能源行业进入开展的快车道四是新能源作为国家加快培育和开展的战略性新兴产业之一,将为大规模开发利用新能源提供坚实的技术支撑和产业根底国家已经出台和即将出台的一系列政策措施,将为新能源产业开展注入动力五是随着投资新能源产业的资金、企业不断增多,市场机制的不断完善,“十二五〞期间新能源企业将加速整合,我国新能源产业开展前景乐观六是我国潮汐能资源理论蕴藏量占世界的3.7%,而可开发潮汐能资源按年发电量计算占世界的34%-44%,可见我国潮汐能资源的可开发程度很高,开发条件比拟好七是我国对海洋能发电技术的研发设计起步晚,在波浪能利用上,我国与世界各国一样,尚处在试验阶段,本专利技术方案的有效实施弥补了国内外波能发电技术市场的不足,容易实施易于推广。
⑵漂浮式直驱波浪能发电系统漂浮式直驱式波浪能发电系统采用直线发电机发明专利,可减少中间传动机构、结构简单、系统转换效率更高具有系统机构简单、本钱低、投放区域广,适合于规模化应用可直接应用于海洋观测仪器供电系统、军事与民用测试浮标供电系统、独岛供电系统、作业平台供电系统以与大规模并网型海洋能发电系统并研发了多个功率等级的漂浮式直驱式波浪能发电机与其运行控制系统⑶大型波浪摆式发电装置波浪发电是海洋能利用的重要方向,我国波浪能资源丰富,开发波浪发电技术,对推动我国海洋能利用具有重要意义针对我国波浪能技术开展的需求,对摆式装置进展水动力仿真计算优化,并进展相应的模型试验,攻克摆式波浪能发电和海上施工的主要关键技术;研建摆式波浪能摆板、液压、储能、发电输电等完整的波浪能发电系统;建立MW级摆式发电站5、完毕语综上所述,波浪能具有非常好的开发意义和开发前景,如果开发得当,将成为一种可以提供人类生活生产需要的绿色能源从数据上可知,我国的波浪能资源非常丰富,这样得天独厚的天然条件,使我国研究波浪能发电技术具有重要的意义,既可以缓解能源危机的压力,同时也具有现实的经济效益和长远的战略意义作者简介:万占鸿,男,1974年出生,某某某某人,2006年博士毕业于某某大学,曾赴美Woods Hole Oceanographic Institution访学,现就职于某某大学海洋学院,副教授,主要从事海洋动力学、船舶与海洋工程、海洋可再生能源等方面的研究和教学工作。
波浪能发电技术与产业化前景〔X斌航空航天大学能源与动力工程学院〕摘要:波浪能是海洋能源中蕴藏最为丰富的能源之一,也是海洋能利用研究中近期研究最多的海洋能源,其开发利用技术已趋于成熟,正在进入或接近于商业化开展阶段本文针对海洋波浪能发电技术的技术类型、产业化前景等作了全面综述 ,介绍了国内外海洋波能发电技术的进展和主要波能装置,同时也分析了我国波浪能研究和利用的必要性与目前存在的相关问题,指出我国波浪能利用对于沿海地区海洋资源的开发有着十分重要的意义关键词:波浪能;波能转换;发电;新能源Abstract: Wave energy is one of most renewable resource contained in the oceanic energy. This kind of oceanic energy has allured the most attentions in the field of oceanic energy utilization. The exploitation and utilization technology in the field of wave energy has tended to mature. Now it is running into or near mercial exploitation level. Technology type of power generation from wave energy and its industrialization prospect are introduced in this paper. The development of wave energy conversion technologies and the main wave energy devices in the world are presented. In this paper, the necessity of wave energy research and the problems related have been analyzed. It has been discussed that the utilization of wave energy is very important for the exploitation of oceanic resource in the littorals. Key words: wave energy; wave power conversion; electricity generation; new energy resource1、绪论随着世界经济的开展、人口的增加、社会生活水平的不断提高,各国对能源的需求迅速增长。
近年,受化石能源日趋枯竭、能源供给安全和保护环境等的驱动,作为主要可再生能源之一的海洋能事业取得很大开展,海洋能应用技术日趋成熟,为人类在21世纪充分利用海洋能展示了美好前景海洋能指海洋中所蕴藏的可再生的自然能源,主要有潮汐能、波浪能、海水盐差能和海水温差能其中,波浪能以机械能形式出现,是品位最高的海洋能,其能流密度最大,分布最为广泛据世界能源委员会的调查显示,全球可利用的波浪能达到20亿kW,相当于目前世界发电能量的2倍因此,世界各海洋大国均十分重视波浪能研究利用世界上波浪能转换设备开发最早的国家是法国,后来英国、挪威、印度、日本、美国、葡萄牙等国相继开发各国都在积极开发研究各种各样的波浪能发电的高新技术,其中以日本和英国两国技术居于世界的领先水平日本一直非常重视波浪能发电技术的研究与应用,在波浪能发电技术方面走在世界的前列目前日本已建造1500多座波浪能发电装置从 20世纪80年代中期至今已建成4 座岸基固定式和防波堤式波浪能电站,单机容量为40~125kW,其中20世纪80年代初建造的“海明〞号波浪能发电船最为著名,总装机容量可达1250kW英国具有世界上最好的波浪能资源从20 世纪70年代开始,英国将波浪能发电研究放在新能源开发的重要位置。
20世纪80年代,英国已成为世界浪能研究的中心20世纪90年代初在苏格兰伊斯莱岛和奥斯普雷建成75kW 和20MW 振荡水柱式和岸基固定式波浪能发电站2000年11月,世界上第一个波浪能发电厂在苏格兰伊斯莱岛附近建成并开始商业化运行,英国波浪能发电的开发目标是总容量为2GW 的波浪能发电设备我国近代的波浪能研究始于1968 年,研究波浪能发电最早兴起于某某,为了开发海洋资源、促进经济开展,我国将波浪能发电研究列入了国家重点科技攻关项目,目前从事波浪能发电研究与开发的单位共有十几家,因此波浪能发电技术获得了较快的开展,其中以中国科学院某某能源研究所拥有的水平与成果最为先进1984年研制成功航标灯小型波浪能发电装置,在我国沿海海域大面积推广与运用1997年在某某大万山岛建成国内首座3kW的岸式波浪能试验电站九五〞期间完成重点科技项目攻关-某某100kW岸式波浪能发电电站十五〞期间,2002年在海洋波浪能发电关键技术上取得了重大突破,研制的装置可以将随机的波浪能转换成用户能够直接使用的稳定电源,从而为大规模地利用波浪能开辟了新的途径和思考方法2008 年,中国科学院研制成功了液态金属磁流体波浪能直接发电的原理性演示装置,提出了一种工作原理与常规波浪能发电系统完全不同的新型波浪能发电技术,其实质是系统采用了磁流体发电机,提供了一个与波浪吻合很好的机械阻抗,因此,系统转换效率高,功率密度大,结构紧凑,本钱低廉,而且移动性好。
2、波浪能发电技术类型按国内外波浪能现有装置技术对波浪能能流影响的结果可大致划分为振荡水柱式、点吸收式、消耗式(该类波浪能装置如此仅吸收一局部入射波的能量,背浪一侧仍有绕射的波浪)和截止式(该类波浪能装置能巧妙利用自身几何形状防止波浪向后辐射,具有较高的转换效率)四大类,这些以直接从流体介质(海水、空气)中捕获动能为特征的能源机械与其发电系统已成为规模开发波浪能的主流方式下面分别对这四类波浪能技术的国内外开展现状进展简述分析振荡水柱技术是利用一个水下开口的气室吸收波能的技术波浪驱动气室内水柱往复运动,再通过水柱驱动气室内的空气,进而由空气驱动叶轮,得到旋转机械能,或进一步驱动发电装置,得到电能(见图1)图1振荡水柱式波能装置示意图图2 澳大利亚Uisce Beatha波能装置目前已建成的振荡水柱装置有挪威的500 kW岸式装置、英国的500 kW岸式装置LIMPET、澳大利亚的500 kW离岸装置Uisce Beatha(见图2)、中国的100 kW岸式装置、日本和中国的航标灯用10W发电装置等其中日本和中国的航标灯用10W发电装置处于商业运行阶段,其余处于示X阶段振荡水柱技术其优点是转换装置不与海水接触,可靠性较高;工作于水面,便于研究,容易实施;缺点是效率低。
点吸收式(也称振荡浮子式)波浪能技术近年来开展很快,其工作原理是通过浮子的上下浮动从而捕获波浪能量,作为能量传递系统的液压传动或机械装置将波浪能转换成液压能或旋转的机械能,再通过相连的发电机转换成电能或通过其他设备制造淡水或冰振荡浮子式波浪能发电装置作为点吸收式波浪能技术的一种成功应用,近年来得到了较快的开展,并成功在商业上应用了此类波能转换系统,为导航设备(如浮标灯)提供电力英国AWS ocean Energy某某研制的阿基米德波浪摆装置〔图3)由2个相嵌套的圆筒组成,上部圆筒为漂浮的,在波浪作用下上下运动,而下部圆筒固定不动美国OPT(Ocean Power Technologies)公司研制的PowerBuoy波力装置(图 4)通过控制浮力,控制能量的吸收2006年2月,OPT公司在英国北部Cornwall对该装置进展第六次试验2007年2月获得联邦能量结构委员会(FERC)批准,建立 50MW示X装置场2007年10月OPT公司获得美国海军190万美元的资助,在夏威夷安装PowerBuoy装置系统图3 AWS振荡浮子式波能装置图4 PowerBuoy点吸收式波力装置振荡浮子式的主要优点是其建造方便,投放点机动灵活,缺点是其水动力学性能不佳,装置前面的反射波很大,装置背后的波浪能仍然很大,未能达到较高的转换效率,抗冲击性也较差。
消耗式波浪能技术通过漂浮在水面的、端部铰接的假如干筏浮体俘获波浪能,再通过液压系统驱动发电机发电通过铰链将筏体首尾铰接在一起从而形成长度方向顺浪布置的整体,液压传动系统安装于两两筏体之间的铰接处,沿着长度方向布置的筏体会随着顺浪的波动而发生相对运动,从而带动铰接处的液压传动系统做功并输出能量大量的海试试验结果分析明确,该类波浪能发电装置具有较好的可靠性,且在设计波况下具有较高的系统效率最近建成的McCabe Wave Pump(MWP)波力装置(图5)由三个成直角的钢质浮筒构成,通过横梁铰链在一起,总长度40米,具有自动朝向来波的功能该装置可驱动海水淡化系统获得可饮用的纯净水,或驱动发电机发电英国OPD公司 (Ocean Power De11very Ltd)研究的Pelamis实际为改良的筏式装置(图6)传统的消耗型筏式装置只允许一个方向的角位移,在斜浪作用下其铰受到弯曲力矩,容易遭到破坏;而Pelamis允许两个方向的角位移,抗浪能力大大提高Pelamis的能量采集系统为三个端部相铰接、直径3.5米的浮筒,利用相邻浮筒的角位移驱动活塞,将波浪能转换成液压能,装机容量为750kw,总长为15。
米,放置在水深50米~60米深的海面上它是世界上第一座进展商业示X运行的漂浮式波力电站,目前正在加拿大建造总功率可达2Mw的试商业运行示X电站图5 MWP消耗式波力筏装置图6 Pelamis消耗式波力装置消耗型筏式波能装置的优点是具有较好的整体性,抗波浪冲击能力较强,具有较好的能量传递效率,发电稳定性好,但其长度方向顺浪布置,迎波面较小,与垂直于浪向的同等尺度的波能装置比,筏式装置吸收波浪能的能力较为逊色,单位价值材料所获取的能量较小,导致实体尺寸过大截止式波浪能技术巧妙利用自身的几何形状防止了波浪能向后辐射,降低了兴波阻力,出现了许多构思设计精妙的波能发电装置,如点头鸭、聚波围堰装置和摆式装置等,下面分别予以介绍点头鸭〞型截止式波浪能转换装装置上世纪七十年代,英国爱丁堡大学的Sa1ter教授发明了一种构想巧妙的“点头鸭〞式波浪能发电装置(见图 7),点头鸭式波浪能发电装置的得名是由于该装置的形状和运行特性酷似鸭的运动,波浪入射波的运动使得动压力推动转动局部绕轴线旋转,流体静压力的改变使浮体局部作上升和下沉运动,动能和位能同时通过液压装置转化,再通过液力或电力系统把动能转换为电能该装置转动轴心垂直于顺浪方向安装,故在波浪的作用下,“点头鸭〞装置会绕动转动轴心往复纵摇做功囚。
同时由于“点头鸭〞装置横截面轮廓类似鸭蛋型圆弧,不会产生向后的行进波,能有效防止波浪向后辐射,具有较高的一次能量捕获效率中国科学院某某能源研究所研制了一座300W波能转换装置(见图 8),目前正在研制世界上第一个漂浮式鸭式装置,采用振荡浮子装置的动力摄取技术,以求降低漂浮式鸭式装置的本钱图7 “点头鸭〞型截止式波浪能转换装置 图8 300W鸭式波能转换装置“点头鸭〞装置的缺点在于在其结构复杂导致抗浪能力较弱,诸如液压缸等关键部件错综布置,易发生干预卡死等现象,其固定支架的海上安装涉与复杂的海下施工技术,可靠性不高;同时,其前端较小后端较大的鸭蛋型几何形状导致其抗浪性较差,在恶劣海况下无法抵抗波浪的侵袭破坏聚波围堰型截止式波浪能技术依靠逐渐收缩的波道俘获波浪能,使波高在逐渐收缩的波道中放大,直到波浪越过波道顶进入高于海面的水库进入水库的水的势能通过水轮发电机转换成电能这种转换方法的优点在于其整体可靠性较点头鸭波能装置有了极大的提高可长期稳定运行1986年,挪威建造了世界上第一座聚波围堰型波力电站,其围堰波道开口约60m宽,呈喇叭形逐渐变窄的锲形导槽,逐渐收缩通至高位水库高位水库与外海间的水头落差达3.5m其装机容量可达35OkW。
电站自建成以来一直工作正常不足之处是,电站对地形要求严格,不易推广丹麦的Wave Dragon公司研建了漂浮式的聚波围堰型装置(图9〕该装置由钢结构组成,漂浮于海面上,通过锚链锚泊于海底,两侧具有导浪浮体,采用低水头的Kaplan水轮机组发电该装置不受潮位影响,在大浪时可以稳定发电,导浪浮体具有较好的聚波能力,可根据波高调解状装置的吃水高度,具有较好的水动力学性能图9 Wave Dragon波浪能装置摆式波浪能发电技术的概念最早是由日本的度部富治教授提出的,其原理是利用根据波况设计的水槽人为造成立波由波浪理论可知,水质点在立波驻点处会做往复运动,宏观上表现为人们常见的波浪团簇往复运动摆式波浪能发电装置就是利用这种现象,在波浪力的作用下,利用摆板的往复摆动从而捕获波浪能量,通过与摆板摆轴相连的液压传动系统转换为液压能,进而转换为电能发电1983年,日本建造了世界上第一座悬挂摆式波浪能发电装置,其摆宽为2米,装机功率为5kw该悬挂摆式波浪能发电装置利用水室中的立波推动悬挂摆的摇摆运动捕获波浪能摆板的运行很适合波浪大推力和低频特性,它的阻尼是液压装置利用两台单向作用的液力泵驱动发电机便可吸取全周期的波浪能。
该悬挂摆式波艰能发电装置在周期为4s,波高为1.5m时的设计波况下,其额定输出功率约为5kw,系统总效率可达40%左右同期日本室兰工业大学又在烧究岛的西浦港建造了一座悬挂摆式波浪能发电装置,其装机功率为20kw,用于向岛上居民独立供电八五〞、“九五〞期间,我国国家海洋局海洋技术中心分别研建了8KW和30KW岸式悬挂摆式波能发电装置,为岛上居民供电1996年国家海洋局海洋技术研究所在某某省即墨市大管岛建造的岸式悬挂摆波浪能发电装置,其设计额定功率可达30kw该悬挂摆式波浪能发电装置适用于入射波高为1~6米的设计波况,发电状况良好,据文献报道目前该装置仍能维持正常运行摆式波能装置也可分为悬挂摆式和浮力摆式两种摆体的运动很适合波浪大推力和低频的特性因此,摆式波能装置的转换效率较高,但机械和液压机构的维护较为困难虽然悬挂摆式波浪能发电装置具有较高的能量捕获效率,但是受限于适用波况,对设计要求较高,在设计波况下具有较高的一次能量捕获效率;而在非设计波况下,悬挂摆式波浪能发电装置的一次能量捕获效率较低浮力摆式波浪能发电装置由于结构本身造成整体可靠性较差,一旦遭遇诸如台风等恶劣的海洋状况,就易造成损坏影响系统稳定运行。
3、波浪能发电产业化前景分析3.1 我国波浪能发电产业化意义我国目前正处于实现工业化和信息化的经济高速开展期,特别是沿海地区,能源需求的急剧增加以成为社会和经济开展的瓶颈.众多海岛 ,在海洋开发和国防建设方面占有重要地位,特别是远离大陆的岛屿 ,依靠大陆供给能源 ,供给线过长 ,且受风浪影响.能源和淡水是海洋资源开发和海防建设活动的根本需求,能源和淡水供给的本钱关系到海洋资源开发的本钱,因而也就直接影响到海洋资源开发的能力解决能源和淡水供给问题成为远海资源开发的关键,相对于其它形式的可再生能源 ,波浪能等形式的海洋能易于规划 ,具有较大优势 ,因此建立利用波浪能的独立发电和海水淡化系统大有开展潜力据估计 ,从现在起到未来的 30 年中,平均每 10年我国能源需求总量应增加5亿吨标准煤 ,再过30年或稍长一点时间 ,中国有可能超过美国成为世界第一能源消费大国.我国的化石燃料资源有限,而更多化石燃料的消耗必将造成更加严重的环境污染 ,去除这些污染 ,代价如此更为巨大 ,因此不能单纯依靠增加化石燃料的生产来解决.尽管目前在技术成熟程度、规模和价格等方面海洋能与常规能源还难以相提并论 ,但从我国能源长期开展战略和技术储藏 ,以与为常规能源难以到达的特殊场合提供能源和综合利用的角度来看 ,加大和加快开海洋波浪能源的开发研究具有重要的现实和战略意义。
根据调查和统计,,这些资源在沿岸的分布很不均匀以某某省沿岸为最多,为429万千瓦,占全国总量的1/3其次是某某、某某、某某和某某沿岸也较多,在160~205万千瓦之间,约为706万千瓦,约占全国总量的55%,其他省市沿岸如此很少,仅在143~56万千瓦之间某某沿岸最少,仅8.1万千瓦全国沿岸波浪能源密度〔波浪在单位时间通过单位波峰的能量,单位千瓦/米〕分布,以某某中部,某某,某某省海坛岛以北,渤海海峡为最高,达 5.11~7.73千瓦/米这些海区平均波高大于1米,周期多大于5秒,是我国沿岸波浪能能流密度较高,资源蕴藏量最丰富的海域其次是西沙、某某的北部和南部某某南部和某某半岛南岸等能源密度也较高,资源也较丰富其他地区波浪能能流密度较低,资源蕴藏也较少根据波浪能能流密度与其变化和开发利用的自然环境条件,应首选某某、某某沿岸作为重点开发利用地区,其次是某某东部、长江口和某某半岛南岸中段也可以选择条件较好的地区,如峡山岛、南鹿岛、大骰山、云澳、表角、遮浪等处这些地区具有能量密度高、季节变化小、平均潮差小、近岸水较深、均为基岩海岸;岸滩较窄,坡度较大等优越条件,是波浪能源开发利用的理想地点,应作为优先开发的地区。
3.3 波浪能发电产业化亟需解决的问题今天的波浪能发电装置,无论从零件的设计水平,还是从其工艺制造水平来讲,都是远远优于早期;材料科学的日益更新也为波浪能装置的新材料设计、耐腐蚀与密封等提供了可靠的保证对于波浪能发电装置而言,波浪能发电技术是一门集海洋环境科学、流体力学、机电工程、材料学科等多学科于一体的交叉技术,其中仍然包括很多关键技术问题尚待解决,尚未形成自己的理论体系,相关的模型分析与试验研究工作仍需继续进展〔1〕发电本钱,据有关专家的计算,现阶段海洋波浪能的发电本钱比常规的热发电高出10 倍左右,因此本钱问题已经成为普与和大规模利用波浪能发电的最大障碍只有改良波浪能发电的技术,减小发电本钱,才能使波浪能发电真正达到实用化水平,为人们所用〔2〕总效率,我们研究波浪能装置时通常只是在规如此的、平稳的造波池中做试验,得出的结论往往并不具有实际操作性和可行性,因为正常情况下海洋的波浪是时刻变化的,波浪能的能量分散不易集中,因此造成装置的发电总效率并不高此外,目前波浪能发电装置上使用的发电机一般都采用的是通用的小型三相交流发电机,这种发电机并不完全适用在波浪发电装置上使用,这也是造成发电总效率低的原因之一。
〔3〕工程性,波浪能装置大多是直接放置在海水中的,海洋环境下台风天气时常发生,台风具有巨大的破坏能力,会损坏波浪能装置,造成装置失效并且海水具有腐蚀性,装置容易被腐蚀所以从工程观点来看,理想的、工程性较好的波浪能发电装置的方案应该包括以下三个方面:没有水中活动部件;总体结构上应有利于抗风浪;尽量少的现场施工但目前似乎还难以找出一个各全其美的方案,这也是波浪能研究中的一个难点.海洋波浪能发电是一种无污染的、清洁的、可再生的新能源,具有得天独厚的优势,但是要进展大规模地开发利用,还存在一些难点相信经过我们的努力与奋斗,利用波浪能发电这一新型的方式会普与到人们的生活中去,真正做到为人们的生活、工作谋福利我国建立波浪能发电系统大有开展潜力,这一技术研究的关键问题是提高转换效率和降低本钱相信在解决这一问题后,波浪能发电产业化前景将一片光明4、结论按国内外波浪能现有装置技术对波浪能能流影响的结果可大致划分为振荡水柱式、点吸收式、消耗式和截止式四大类;波浪能技术目前还处于发散状态,存在各种技术的不同开展方向,但开展趋势是不断地向高效率、高可靠性、低造价方向开展,以形成低本钱的成熟技术,最后通过规模化生产和应用,可大幅降低发电本钱;我国波浪能资源丰富,建立波浪能发电产业大有开展潜力且意义重大。
参考文献[1]X寅立,焦永芳.波浪能开发与利用研究进展[J].中国高新技术企业, 2009(2):19-20.[2]王忠,王传崑.我国海洋能开发利用情况分析[J].海洋环境科学, 2006,25(4): 78-80.[3]余志.海洋波浪能发电技术进展[J].海洋工程,1993,11(1):86-93[5]X丽珍,羊晓晟等海洋波浪能发电装置的研究现状与开展前景[J].某某农业科学,2011,50:161-164.[6]龚媛.世界波浪发电技术的开展动态.电力需求侧管理[E]. 2008,11, 1009-1831〔2008〕06-0071-02.[7]李晓英.海洋可再生能源开展现状与趋势[J].某某水力发电,2005,24 〔6〕:113-116.波浪能发电技术研究随着全球能源消耗日益增加,传统化石能源储量逐渐减少,能源问题变得越发严重绿色无污染的新型能源得到了人们的广泛关注可再生能源是指在自然界中可以不断再生并有规律得到补充或重复利用的能源,如太阳能、风能、海洋能、生物质能和水能等海洋占地球外表70%,蕴藏着巨大的能量,其中包括波浪能、潮汐能、海流能、温差能、盐差能等其中,波浪能由于开发过程中对环境影响最小,且以机械能的形式存在,是海洋能利用研究中近期研究得较多的能源之一。
波浪能由于具有可再生、绿色环保和储量丰富的特点,日益受到世界许多国家的重视在中国波浪能资源绝大局部分布在渤海与东南沿海地区,而其利用率占海洋能源的50%以上对于波浪能的研究可以追溯到20世纪50年代世界第一台波浪能发电机的诞生波浪能发电能够为海上作业设备供电,也可以为遥远海域供电,显示出其独特优势1、波浪能发电装置 波浪能发电原理主要是将波浪力转换为压缩空气来驱动空气透平发电机发电波浪能的转换一般有三级第一级为波浪能的收集,通常采用聚波和共振的 方法把分散的波浪能聚集起来第二级为中间转换,即能量的传递过程,包括机械传动、低压水力传动、 高压液压传动、气动传动,使波浪能转换为有用的机械能第三级转换又称最终转换,即由机械能通过发电机转换为电能目前对于波浪发电装置的研究包括:振荡水柱式 波浪能装置、摆式波浪能装置以与聚波储能式波浪能装置【l】振荡水柱式和摆式都是基于起伏的海面运动产生波浪能,进而使装置摆动旋转,带动涡轮机转动发电;聚波式是基于波浪增压,形成高压水冲击水轮机转动发电振荡水柱技术通常指采用气室俘获波浪能的装置它有两组吸气阀和两组排气阀,固定气室的内水位在波浪激励下升降,形成排气、吸气的过程。
气动装置使缓慢的波浪运动转换为汽轮机的高速旋转运动,机组缩小,且主要部件不和海水接触优点是转动机构不与海水接触,防腐性能好,安全可靠,维护方便;缺点是建造费用昂贵,发电本钱高,空气透平转换效率较低,仅为10%~30%左右适用于大风浪区域摆式波浪能发电技术的原理是利用根据波况设计的水槽认为造成立波由波浪理论知,水质点在立波驻点处会做往复运动,表现为波浪团簇往返运动摆式波浪能发电装置利用这种现象,在波浪力的作用下,利用摆板的往复摆动从而捕获波浪能量,通过与摆板摆轴相连的液压传动系统转换为液压能,进而转换为电能发电【2】摆式波浪能装置也可分为悬挂摆式和浮力摆式两种摆体的运动很适合波浪大推力和低频的特性因此,摆式波能装置的转换效率较高,但机械和液压机构的维护较为困难第一台悬挂摆式波浪能发电装置是由日本室兰工业大学建造的该悬挂摆式波浪能发电装置利用水室中的立波推动悬挂摆的摇摆运动而捕获波浪能,并将波浪能转换成机械能,进而实现电能的转换从20世纪80年代起,中国国家海洋局海洋技术中心对波浪能发电技术研究进展了深入研究,取得了许多成果,并建设了发电站投入使用优点是本钱较低,转换效率较高;缺点是转换效 率不稳定,在恶劣的海洋环境下,可靠性较差,易损耗。
适用于在防波堤上的大型发电装置 1.3聚波储能式波浪能装置【3】 聚波储能装置利用喇叭型的收缩波道,作为一级能量转换机构波道与海连通的一面开口宽,然后逐渐收缩通至贮水库波浪在逐渐变窄的波道中,波高不断地被放大,直至波峰溢过边墙,将波浪能转换成势能贮存在贮水库中收缩波道具有聚波器和转能器的双重作用水库与外海间的水头落差可达3m,利用水轮发电机组可以发电优点是一级活动部件,可靠性好,维护费用低,系统出力稳定;缺点是电站建造对地形有要求,不易推广适用于地形狭窄区域2、波浪能发电技术存在的问题目前,虽然波浪能发电技术已经引起世界各国的广泛关注,但是还存在一些开展瓶颈问题 波浪能发电技术还处于发散状态,存在各种技术的不同开展方向,但开展趋势是不断地向高效率、高可靠性、低造价方向开展,以形成低本钱的成熟技术,最后通过规模化生产和应用,可大幅度降低发电本钱 a〕独立发电问题最早波浪能发电装置需要与柴油机并联工作,易造成污染后来依靠电网,先把波浪能转化的电能供给到电网上才可以使用,这样又受到电网覆盖X围限制,造成发电本钱高、发电功率小、质量差等问题;b〕电能稳定问题由于受技术限制,波浪能发电 装置只能将吸收来的波浪能转化为不稳定的液压能,这样再转化的电能也是不稳定的; c〕能量控制问题。
由于波浪的运动没有规律性和周期性,浪大时能量有剩余,浪小时能量供给不足这就需要有一种设备在浪大时将多余的波浪能存储、在浪小时再利用波浪能装置的材料应满足抗海水腐蚀性;廉价性;较好的耐久性和可靠性不锈钢满足抗腐蚀性和耐久可靠性,但是不满足廉价性;工程塑料在强度上已有了显著提高,但是其耐久性和可靠性不能达标因此,现有的波浪能装置只是采用普通钢材,靠外表涂层提高抗腐蚀能力,耐久性不显著另外,工业产品系列太少,目前并不存在专门为波浪能利用而开展的工业产品,只能逐步开展目前,波浪能发电的本钱是常规发电的10倍3、开展前景海洋能量巨大,合理发开利用,不仅能实现能源的优化配置,而且能促进节能减排目前,大规模波浪能发电的本钱还难与常规能源发电竞争,但特殊用途的小功率波浪能发电,已在导航灯浮标、灯柱、灯塔等上获得推广应用在遥远海岛,小型波浪能发电 已可与柴油发电机组发电竞争预计随着化石能源资源的日趋枯竭,技术的进步,波浪能发电将在波浪能丰富的国家占有一定的地位波浪能作为一种绿色清洁可再生能源对于人类可持续开展起着重要的作用中国波浪能资源丰富,建立波浪能发电产业开展潜力巨大且具有重大意义19 / 19。
