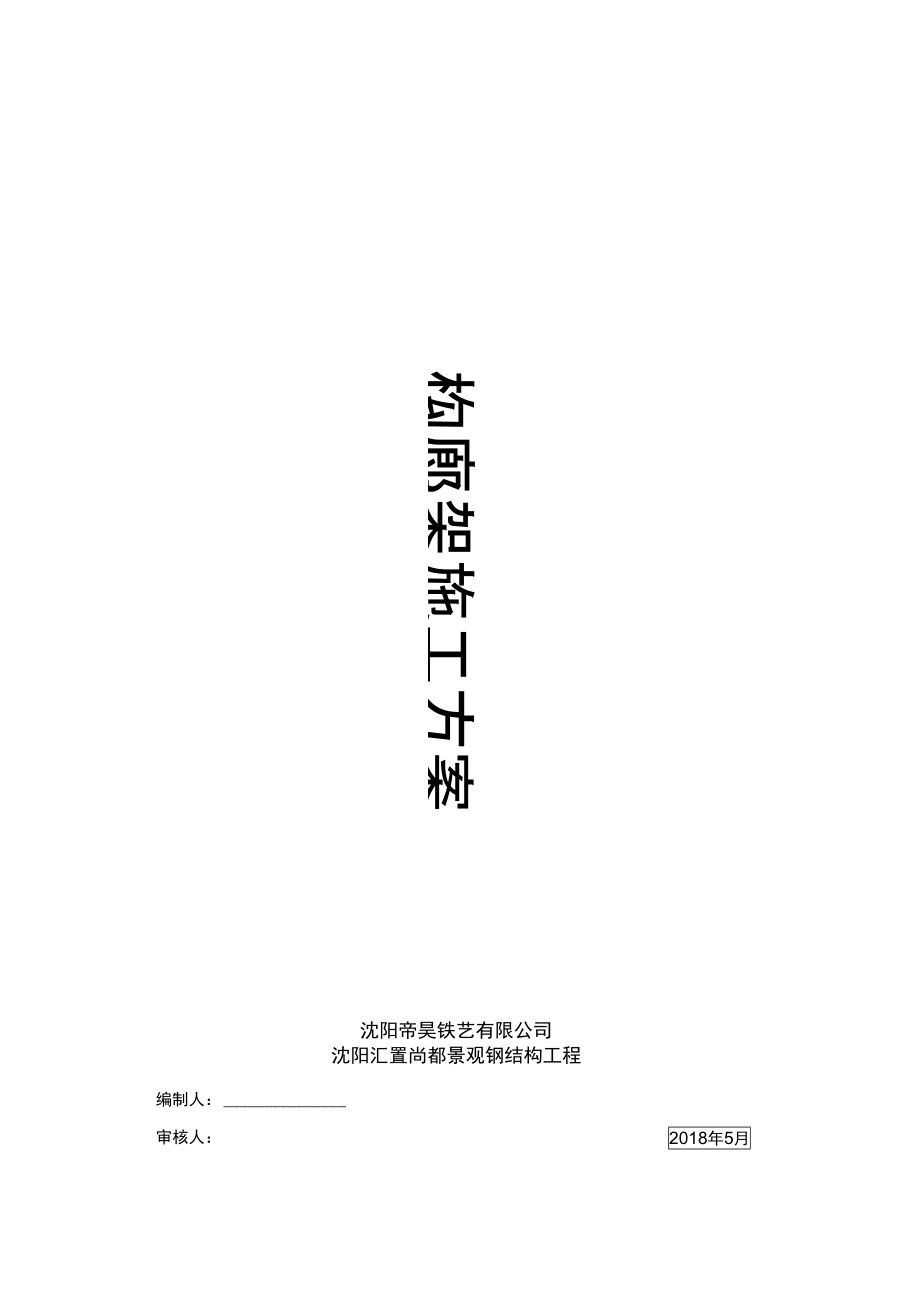

构廊架施工方案沈阳帝昊铁艺有限公司沈阳汇置尚都景观钢结构工程编制人： 2018年5月审核人：钢构廊架施工方案1. 施工流程施工现场放线 基础施工T 钢构件及钢化玻璃成型加工T 现场安装T饰面工程2. 各分部分项工程的施工要点（1）选料A 车库入口廊架：HM150X100X9X1横梁外银灰色氟碳烤漆、 HW150X150X9X1钢立柱外 银灰色氟碳烤漆、HM250X250X9X1横梁外银灰色氟碳烤漆、 HW250X250X9X14冈立柱外银灰 色氟碳烤漆、10+10厚浅蓝色夹胶钢化玻璃、成品驳接爪固定B人防出入口： 100*60截面3厚矩形钢外刷仿栗色木蜡油、 100*80截面3厚矩形钢外刷仿栗色木蜡油、10+10厚浅蓝色夹胶钢化玻璃、成品驳接爪固定C自行车库出口： HM150X150X9X1横梁外银灰色氟碳烤漆、 HM150X100X9X1横梁外银灰色氟碳烤漆、HW250X250X9X14冈立柱外银灰色氟碳烤漆、 HM250X250X9X1横梁外银灰色氟碳烤漆、HM150X150X6X9黄梁外银灰色氟碳烤漆、10+10厚浅蓝色夹胶钢化玻璃、成品驳 接爪固定2 ）工程内容本工程廊架由钢柱、钢梁、钢化玻璃、驳接爪等构件组成。
毬i阖二師I:啲Mwwig 土二$1 - 菱霍 QipsL05s-二屢劉豊警毒GJ肚W再话 vw>労盂一 曹 倉 墜 i @ i 国 匿1遷列w><共享知识 分享快乐ru.sn0 1SSnj.-uii跡吨蹴飙旺启5i（W竝勰*応自1WMLO0353伽馱吧1、 放线在车库两侧钢筋砼围挡处现场放线量尺，根据实际情况确定柱的具体安装位置2、 钢构件安装柱的安装：用托线板测垂直校正标高，使柱的垂直度、水平度、标高符合设计要求，立即点焊固定，然后焊接整条焊缝梁的安装：利用吊车将钢梁吊起， 用经纬仪准确定位， 然后用焊机焊接梁柱使其成为一 个整体安装后对钢结构进行检查，检查钢构件是否满焊，安装是否符合要求3、 钢化玻璃安装将玻璃爪安装好，然后将生产好的钢化玻璃运送至工地，采用吊车将玻璃一块一块吊至梁顶并安装好然后有专业的打胶师傅将玻璃间的缝隙用密封胶打满密封4、 挡墙两侧及压顶芝麻黑光面花岗岩铺贴 （车库入口、自行车库出口）、米黄色真石漆 墙面（人防出入口）5 、油漆工程在室外高于3.6m处作业时，应事先搭设好脚手架，并以不妨碍操作为准首先方钢柱表面基层面上的灰尘、油污、 斑点、胶迹等用刮刀或碎玻璃片刮除干净。
然后再刷涂料6、最后对廊架进行细部检查，如遇质量等问题需及时进行返修直至合格页脚内容。
