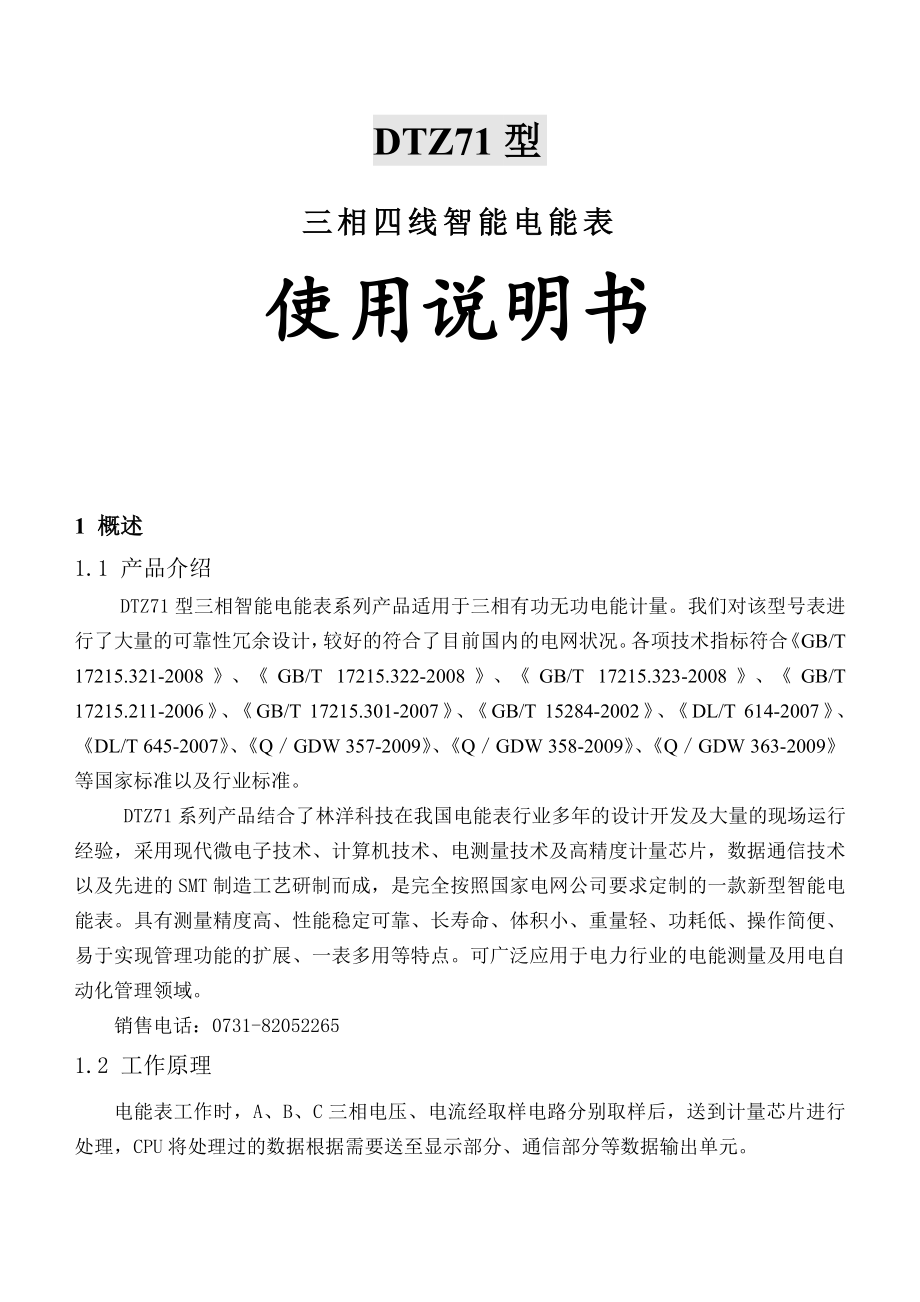

DTZ71型三相四线智能电能表使用说明书 1 概述1.1 产品介绍 DTZ71型三相智能电能表系列产品适用于三相有功无功电能计量我们对该型号表进行了大量的可靠性冗余设计，较好的符合了目前国内的电网状况各项技术指标符合《GB/T 17215.321-2008》、《GB/T 17215.322-2008》、《GB/T 17215.323-2008》、《GB/T 17215.211-2006》、《GB/T 17215.301-2007》、《GB/T 15284-2002》、《DL/T 614-2007》、《DL/T 645-2007》、《Q／GDW 357-2009》、《Q／GDW 358-2009》、《Q／GDW 363-2009》等国家标准以及行业标准 DTZ71系列产品结合了林洋科技在我国电能表行业多年的设计开发及大量的现场运行经验，采用现代微电子技术、计算机技术、电测量技术及高精度计量芯片，数据通信技术以及先进的SMT制造工艺研制而成，是完全按照国家电网公司要求定制的一款新型智能电能表。
具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、功耗低、操作简便、易于实现管理功能的扩展、一表多用等特点可广泛应用于电力行业的电能测量及用电自动化管理领域销售：0731-820522651.2 工作原理 电能表工作时，A、B、C三相电压、电流经取样电路分别取样后，送到计量芯片进行处理，CPU将处理过的数据根据需要送至显示部分、通信部分等数据输出单元2 规格 型 号准确度接入方式电压规格（V）电流规格(A)常数(imp/kWh)DTZ71有功0.5S/1级无功2级经互感器3×57.7/1001.5(6)200001.5(9)16000经互感器3×220/3801.5(6)64001.5(9)5000直接式3×220/3805(20)120010(40)60020(80)3203 技术指标3.1 功率消耗（参比条件下）每相电压回路：≤1.5W、6VA；每相电流回路：基本电流（小于10A）≤0.2VA，基本电流（大于10A）≤0.4VA。
3.2 计时准确度 日计时误差≤0.5s/d（23℃），误差≤1.0s/d（-25℃～+60℃）3.3 电压范围（不缺相的情况下）规定的工作范围：0.9 Un～1.1Un扩展的工作范围：0.8Un～1.15Un极限工作范围：0.0Un～1.15Un3.4 参比频率：50Hz3.5 数据备份电池电压：3.6V；容量：≥1.2Ah；寿命：≥10年停电后结算数据保存时间: ≥10年，其他数据保存时间: ≥5年3.6 停电抄表电池电压：6V；容量：≥1000mAh参比温度及湿度下可以抄表次数：使用红外通信功能时≥100次（只抄录电量、需量）；不使用红外通信功能时≥200次（每次轮显3分钟）3.7环境条件a)参比温度及参比湿度参比温度：23℃；参比湿度：40％～60％RHb)温度范围正常工作温度： -25℃～60℃极限工作温度： -40℃～70℃运输和储存温度：-40℃～70℃c)相对湿度范围年平均相对湿度＜75％30天（这些天以自然方式分布在一年中）的相对湿度≤95％在其他天偶然出现的相对湿度≤85％3.8 机械参数 外形尺寸：265mm×170mm×75mm(长×宽×厚) 重 量：约2kg。
