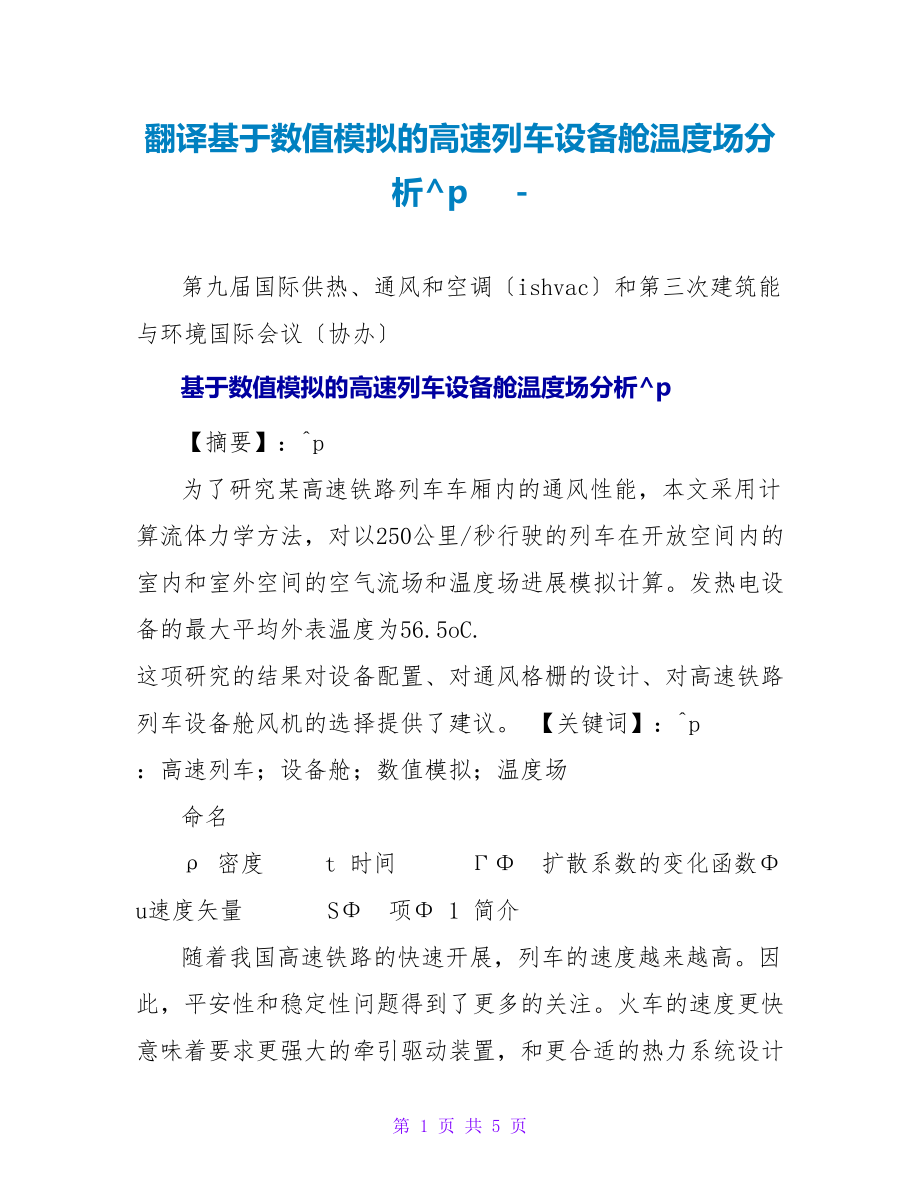

翻译基于数值模拟的高速列车设备舱温度场分析^p - 第九届国际供热、通风和空调〔ishvac〕和第三次建筑能与环境国际会议〔协办〕 基于数值模拟的高速列车设备舱温度场分析^p 【摘要】：^p 为了研究某高速铁路列车车厢内的通风性能，本文采用计算流体力学方法，对以250公里/秒行驶的列车在开放空间内的室内和室外空间的空气流场和温度场进展模拟计算发热电设备的最大平均外表温度为56.5oC. 这项研究的结果对设备配置、对通风格栅的设计、对高速铁路列车设备舱风机的选择提供了建议 【关键词】：^p ：高速列车；设备舱；数值模拟；温度场 命名 ρ 密度 t 时间 ΓΦ 扩散系数的变化函数Φ u速度矢量 SΦ 项Φ 1 简介 随着我国高速铁路的快速开展，列车的速度越来越高因此，平安性和稳定性问题得到了更多的关注火车的速度更快意味着要求更强大的牵引驱动装置，和更合适的热力系统设计高速铁路列车的设备舱中包含有牵引变流器、牵引变压器等的发热装置在火车行驶期间，这些设备会产生大量的热量假如热量不能及时散失，会导致设备过热，并进一步影响列车的正常运行，甚至导致事故停。
一般的高速列车设备舱采用半封闭式模块化设计，通过安装一些通风格栅在船舱外壳诱导气流通风而防止雨滴和灰尘进入机舱的内部空间不锈钢过滤网固定在格栅进步过滤效率小型和半封闭的机舱空间对那些在火车车厢地板下的高性能元件的冷却是一个宏大的挑战因此对设备舱内冷却的研究是非常重要的目前，对机舱设备的热管理的研究主要集中在静态条件下进展因此，在列车运行过程中，总通风率和实际制冷效果都需要一个认真仔细的评价 本文利用CRH3A训练舱的空气速度场和温度场的分析^p 其冷却性能的演示了计算流体力学在通风分析^p 中的应用这个结果是有用的，它使客舱的设计布局更合理 2 研究方法 采用计算流体力学方法分析^p 流场采用雷诺平均N-S方程求解，湍流现象采用Realizable k-ε模型建模 当Φ等于1，UI，和H，方程〔1〕表示的质量、动量、能量守恒，分别为数值格式，压力速度耦合的简单方法方程〔1〕中的对流项和扩散项采用二阶迎风和二阶中心差分法进展离散，并通过模型对地表辐射进展考虑 2.1外部空气流场 在本研究中，选取的CRH3A火车的长度是200米，见图1对列车几何模型进展合理的简化而不影响计算结果的整体精度。
受电弓、转向架、挡风玻璃等构造对流场影响不大一些比拟实验和数值结果说明，采用这样的列车几何简化，差异是很小的CRH3A型高速列车可分为8个或4个类型从前到后，他们被称为MC, TP, M, T, T, M, TP, and MC. 我们知道，由于列车的空气动力学特性，在机车前部火车外外表以外的区域形成负压区外部气流和压力特征对机舱通风率起着重要作用因此，在模拟冷却效果时，必须建立一个包含整个列车的大区域以火车为中心建立一个长400米直径40米的半圆柱形计算域见图1机车离域入口50米，车尾150米以外是出口 〔一〕列车几何模型 〔二〕计算区域 图1整个CRH3A列车几何模型和计算域 由于舱内设备和格栅的特征尺度是0.1米，这样把计算域分为0.1m*0.1 m的网格,总共约2.5×108网格数目前的计算资负担不起这个在建模精度和计算工作量之间的平衡下，我们提出了一个分步法首先，我们在对火车外部流场建模时认为设备舱是完全封闭的从而得到火车周围的速度和压力分布场然后对于在车厢内和设备舱外的气流，只有整体区域的一个局部被认为是，称为“小域”气流模拟的整个列车的入口和出口处的压力分布，见图2在第一步的整体计算域和第二步的小区域对于整体计算域。
对于整体的计算域，列车外表无滑移剪切条件下，空气的入口速度等于火车的速度，即250公里/小时，出口处压力等于程度大气压力为模拟夏天设备冷却最不利季节，环境温度是45oC 2.2设备舱内流场计算 鉴于本文的有限空间，我们一个例子说明它包括辅助变流器、充电器、电池、制动器、组合电、组合汽车电等设备主要的发电设备是辅助变流器、充电器、电池和组合汽车电，其模型和布局如图3所示红色箭头指示外部空气流的方向采用构造化的六面体网格和非构造四面体网格相结合的方法这里的网格总数是890万 图3网格内的设备舱及网格 主要发热设备外表的放热量在表1中列出通风格栅是模拟多孔介质我们先测试格栅的流动阻力特性，然后利用在CFD软件定义多孔介质的二次方程修正结果辅助变流器和双变压器都有各自的冷却风扇变流器的冷却风机的额定风量为1200立方米/小时，由风机制造厂提供的风机特性曲线，导出了风机压头与风量的关系 表1主要发热装置的热通量 3.讨论 3.1空气流场 当列车在高速行驶时，列车引起的风将通过格栅导致设备舱的自然通风强化，这是冷却高速铁路列车的设备的最有效并且低本钱的方法来图4显示了内部速度向量。
外部气流的方向是从左至右空气通过前格栅进入设备舱，流经机舱内部空间后，空气流通过后格栅的同时带走热量在平行于客舱外壳的区域内有一个非常高的速度〔约31米/秒〕 辅助变流器 充电器 电池 车载电 热〔W〕 3000 600 1000 1500 热通量〔瓦/平方米〕 244.58 73.08 94.31 274.07 的气流，空气会从中间格栅进入，通过相邻的格栅分开，这就形成了某种“短路” 第 5 页 共 5 页。
