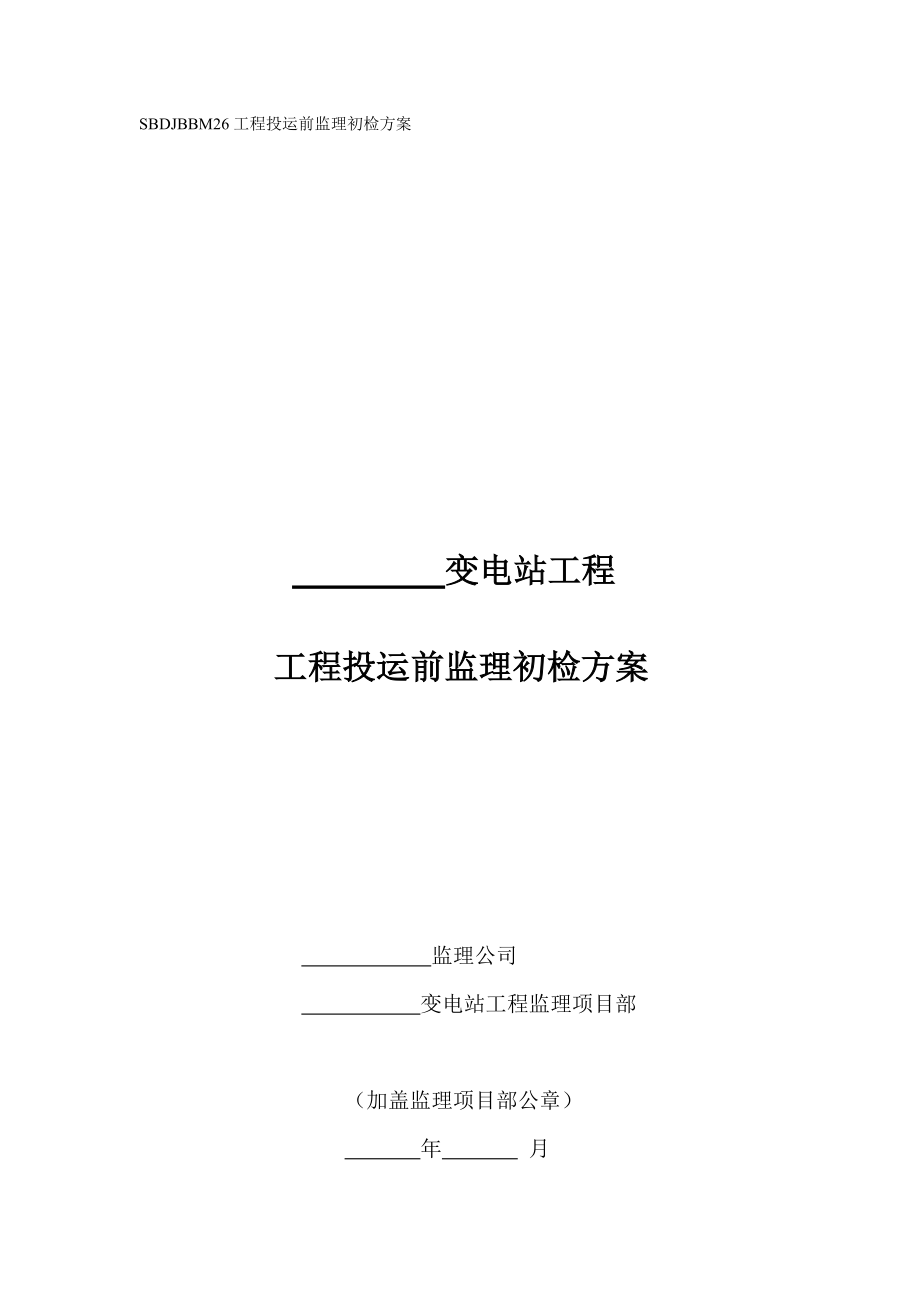

SBDJBBM26工程投运前监理初检方案 变电站工程 工程投运前监理初检方案 监理公司 变电站工程监理项目部（加盖监理项目部公章） 年 月批准：(总监理工程师) 年 月 日审核：(总监代表或专业组长) 年 月 日编写：(专业监理工程师) 年 月 日l 工程概述……………………………………………………………………………………1．1 工程规模及建设情况……………………………………………………………1．2工程参建单位………………………………………………………………………2验收依据……………………………………………………………………………………3验收范围及条件…………………………………………………………………………… 3．1 验收范围……………………………………………………… 3．2电气安装工程…………………………………………………… 3．3 土建工程………………………………………………………… 3．4验收条件…………………………………………………………4验收组织机构及人员职责……………………………………………… 4．1验收组织机构设置……………………………………………… 4．2验收人员职责…………………………………………………… 4_3验收资源配置……………………………………………………5验收时间安排……………………………………………………………6验收要求………………………………………………………………… 6．1验收总体要求…………………………………………………… 6．2各分部(单位)工程验收要求…………………………………．7质量验评…………………………………………………………………8安全措施…………………………………………………………………9附表………………………………………………………………………l 工程概述1．1 工程规模及建设情况 该站位于： 。
站址占地面积 亩，其中所区围墙内占地面积为 亩，进站道路及其他占地面积为 亩 (1)主变压器：最终容量为 × MVA，本期为 × MVA，电压等级 ／ 1 ／ kV (2) kV出线：最终出线为 回，本期 回，电源侧为 (3) kV出线：最终出线为 回，本期 回 (3) kV出线：最终出线为 同，本期 回 (4) kV电容器：最终容量为 × kvar·，本期 × kvar· (5) kV电抗器：最终容量为 × kvar，本期 × kvar1．2工程参建单位 项目法人单位： 建设管理单位： 设汁单位： 监理单位： 施工单位： 2验收依据2．1 相关验收规范和标准(见表SBDJBBM26—1)表SBDJBBM26．1 相关验收规范和标准(示例)序号规范／标准名称标准号／文号1 建设项目环境保护条例 1998年颁布 2中华人民共和国水土保持法1991年颁布3建设工程质量管理条例国务院令第279号4国家重大建设项目文件归档要求与档案整理规范DA／T 28—20025电气装置安装工程质量检验及评定规程DL／T 5161．1～17—20026电气装置安装工程高压电器施工及验收规范GB 50147 20107电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB 50148—20108电气装置安装工程母线装置施工及验收规范GB 50149—20lO9电气装置安装工程 电气设备交接试验标准GB 50150—200610火灾自动报警系统施工及验收规范GB 501 66—200711电气装置安装工程 电缆线路施工及验收规范GB 50168—200612电气装置安装工程接地装置施工及验收规程GB 50169—2006 13电气装置安装工程盘、柜及二次回路接线施工及验收规范GB 50171—199214电气装置安装工程蓄电池施工及验收规范GB 50172一199215混凝土结构工程施工质量验收规范GB 50204—2002续表序号规范／标准名称标准号／文号16通风与空调工程施丁质量验收规范GB 50243～200217电气装置安装工程低压电器施工及验收规范GB 50254～1 996 18电气装置安装工程电力变流设备施工及验收规范 GB 50255一1996 19建筑工程施工质量验收统一标准GB 50300--200l20建筑电气工程施工质量验收规范GB 50303～200221GB／T 50328—200 l22l10kV及以上送变电工程启动及竣工验收规程 DL／T 782～200l23110kV~1000kV变电(换流)站土建工程施工质量验收及评定规程 Q／GDW 1 83--200824输变电工程建设标准强制性条文实施管理规程国家电网科(2009)642号25关于印发《国家电网公司输变电工程质量通病防治工作要求及技术措施》的通知国家电网基建(2010)19号26关于印发《国家电网公司电网建设项目档案管理办法(试行)》的通知国家电网办(2010)250号27关于强化输变电工程施工过程质量控制数码采集与管理的工作要求基建质量(2010)322号28关于印发《国家电网公司输变电工程达标投产考核办法》的通知 国家电网基建(2011)146号29关于印发《国家电网公司输变电优质工程评选办法》的通知国家电网基建(2011)148号30关于印发《国家电网公司工程建设质量管理规定》的通知 国家电网基建(2011)1759号31关于印发《国家电网公司十八项电网重大反事故措施(修订版)》的通知国家电网生(2012)352号 32国家电刚公司输变电工程标准工艺(一)施工工艺示范手册中国电力出版社，201I版2．2本工程的设计图纸(含设计变更)和建设单位、业主项目部F达的有关文件、规定，建设单位与施工、物资供应承包商签订的合同、设备出厂资料。
3验收范围及条件3．1验收范围 ． 本工程竣工初步验收的范围：全站土建工程、主变压器系统及其附属设备、主控与直流系统设备、 kV配电装置( kV全封闭组合电器)、 kV站用配电装置、无功补偿装置、全站电缆、全站防雷接地、全站电气照明、通信系统等设备3．2电气安装工程3．2．1 电气一次部分验收范围 包括下列部分的工程实体及相关资料(含安装调整及试验)： l) kV GIS、阻波器、互感器、避雷器及引流线、引接线等或引流线、引接线等 2) kV GIS、阻波器、互感器、避雷器及引流线、引接线等或引流线、引接线等 3)主变压器及中性点系统设备、连接线等4) kV配电装黄、并联电抗器及母线桥等 5) kV电容器组 6)_ kV 1号站用变压器系统及—kV站用备用变压器配电装置 7)室内、外接地系统3.2.2 电气二次部分验收范围 包括下列部分的工程实体及相关资料： 1) kV、____kV线路保护（含远跳装置）装置 ． 2)主变压器保护装置 3)_ kV、____kV主变压器故障录波装置。
4)_ kV并联电抗器及 kV出线保护装置 5)站用变压器保护装置 6)计算机监控系统（含微机“五防”闭锁） 7)保护信息管理系统（保护子站） 8)电能量计量计费系统 9)通信部分 10)盘柜安装、端子箱安装 11)电缆敷设及二次接线 12)站用交直流公用系统 13)防火涂料及封堵3.3土建工程 包括下列部分的工程实体及相关资料： 1)构、支架 2)设备基础、防火墙、场地平整、道路、电缆沟 3)事故油池、室外排油 4)室内外生活给水系统、消防给水系统 5)室内外排水系统、污水处理系统 6)消防火灾报警系统、防盗报警系统 7)室内通风系统 8)室内外照明系统 9)主控通信楼、____kV配电室、电容器室及阀门室等 10)围墙及大门（包括站外护坡、排洪沟及警卫室）3.4验收条件3.4.1施工单位（土建、安装、调试）按设计和规范要求完成相应土建、安装、调试工程，无明显缺陷和遗留项目3.4.2 已完工程经过施工单位三级验收合格，缺陷整改完毕并经复检合格，具备申报验收条件。
3.4.3 工程各专业应提交的竣工资料基本整理完毕，齐全有效，能够满足验收条件3.4.4监理单位于 年 月 日收到施工项目部填报的“工程初步竣工验收申请单”及相关验收记录和缺陷整改记录，经监理工程师审查，相关资料齐全，满足验收条件4验收组织机构及人员职责4.1 验收组织机构设置 成立“ 工程初检验收组”：验收工作组： 组长： （总监理工程师） 副组长： （土建监理T程师、电气监理工程师） 组员： （其他监理人员） 配合：施工单位若干人 4.2验收人员职责 4.2.1初检验收组组长职责：负责统筹安排初检工作，协调处理施工、监理、设计、厂家等各方关系及验收中出现的重大事宜、争义，负责组织召开验收汇总会，听取各副组长的工作汇报，总结验收工作，对验收中发现的缺陷提出整改指导意见，督促消缺，审核确认验收记录及验收报告 4.2.2验收副组长职责：组织本专业人员按验收范围及要求进行专业工程验收，搜集、汇总验收缺陷及问题，消缺完成后，组织人员复查确认，填写验收记录及验收报告。
4.2.3验收组员职责：在副组长的领导下，具体负责各自范围的验收工作，提出验收缺陷及问题，消缺完成后，参与复查、确认 4.2.4验收组配合人员职责：对验收工作进行全面配合，包括资料提供、工器具提供、后勤保障、配合具体的作业工作等4.3 验收资源配置验收所需的设备，交通车辆，通信工具，检测、测量、试验设备，规程，规范等技术文件由验收副组长统一安排 5验收时间安排 验收时问暂定 年 月 日～ 月 日，消缺及复检时间 年 月 曰 月 日 6验收要求 6.1 验收总体要求 6.l.l 本次竣工初检坚持现场检查与资料核查相结合、全面检查与重点抽查相结合的原则，既要检查现场实体质量，也要核查相关资料情况，既要重点抽查一些项目，也要对验收范围内的项日做全面检查，做到验收覆盖面100%，不漏项 6．1.2各专业组要根分工和工程施工完成情况，合理安排工作进度，保证验收工作安全、有序进行 6.1.3各验收人员要充分熟悉设计图纸、技术规范和相关专业的有关标准、规范，熟悉材料／设备性能、 参数和设备装置的原理。
6.1.4验收用仪器仪表使用前应核查符合相关要求，保证完好、有效 6.1.5验收人员必须严格执行验收规范，按照设计图纸认真验收，严格把关，确保验收质量要认真填 写质量检查验收记录，发现问题先与施工配合人员充分沟通，然后及时填写“监理初检缺陷处理会签表”（见附表）此记录表每天汇总一次，交施工单位及时进行消缺 6.1.6验收前，施工单位应向验收组提供下列主要资料及文件： 1)主要施工技术资料 2)主要施工技术记录 3)质量检验、调试记录 4)出厂资料、试验资料 5)材料／构配件／设备开箱记录 6）制造厂提供的出厂原始资料，即设备的产品说明书、出厂试验记录、合格证及出厂图纸等 6.2各分部（单位）工程验收要求 6.2,1 一次设备验收重点及总的要求 6.2.1.1 一次设备验收总的要求 1)电气设备安装同定牢固、可靠 2)垂直度、水平度、安装尺寸偏差符合规范要求 3)设备各部件完好无损 4)电气连接可靠，接触良好，密封良好，不渗油、不漏气，油气技术指标符合要求 5)设备无锈蚀，油漆层或外镀层完整，相色标志正确，设备接地良好，各种电气距离满足要求 6.2.1.2 主变压器验收重点 1)变压器本体、冷却器装置及所有附件应清洁、无渗油，各处密封垫平整无裂纹。
2)变压器油漆均匀完整，相序标志清晰正确，各处接地整齐美观，牢固可靠 3)变压器顶盖无遗留杂物 4)储油柜、冷却装置、呼吸器等油系统上的阀门均应打开，且指示正确，各放气塞排气无残留气体，事故排油设施完好 5)高、中、低压侧套管清洁、无损伤，套管引线接头螺栓紧固，平垫、弹簧垫齐全平整 6)储油柜和充油套管的油位、油色应正常，储油柜油标上的温度指示线应清晰准确或者油位指示器指示正常 7)各侧套管带电部分的电气距离满足要求 8)有载调压装置就地及远方操作应动作可靠，位置指示正确 9)冷却装置试运行正常、联动正确；散热器风扇旋转方向正确，强油循环变压器冷却器装置电源的I、II段电源自动投切和冷却装置的辅助启动及备用启动回路正确 10)呼吸器畅通，硅胶无受潮变色 11)气体继电器、压力释放阀和温度计应完整无损，防雨水措施良好，引出线完好，固定可靠，指示正确，校验合格，整定值符合要求 12)油位计、温度计信号触点动作正确，膨胀式信号温度计和油位计的金属软管弯曲半径不小于60mm，不得有压扁或扭曲 13)保护、测量、信号及控制回路的接线正确可靠，保护装置传动试验Ⅱ：确。
14)变压器上电缆布设在槽盒内，整齐美观，无外露 15)油坑卵石大小符合要求，填充高度合适 16)绝缘油、常规试验、特殊试验项目齐全，试验结果符合规范和出厂要求 6.2.1.3____kV/____kV GIS验收重点 1) GIS外表清洁完好、无损伤，油漆、镀锌层均匀完整，瓷套管清洁、无损伤 2)各气室SF6气体密封良好，气体阀门开关位置正确、到位，各结合面无漏气，压力值符合厂家要求，密度继电器各个动作压力校验合格 3)各部位螺栓紧固，设备、平台、爬梯、围栏等安装固定牢靠．底座焊接牢固，整齐一致 4)各法兰间跨接母线、接地线安装齐全、牢固，整齐美观 5)各密封法兰处防水胶填充完整、密实，无遗漏 6)相色标记、设备符号标记、气室分隔标记、SF6气体管道标记、接地标记等完整、清晰 7)断路器、隔离开关、接地开关机构箱及汇控柜内清洁，密封良好，箱门开关灵活，电缆穿孔封 堵良好，箱内加热、照明回路良好，使用正常 8)机构箱内二次回路接线正确、整齐美观，二次接线端子紧固，辅助切换开关动作正确、可靠，接触良好，接头无电弧烧损 9)断路器、隔离开关、接地开关操动机构手动慢分、慢合灵活，电动分合闸及保护传动试验动作正确。
分合闸指示正确、清晰 10)断路器操动机构液压回路无渗油，打压、保压正常，油压表指示正确，压力开关各个动作压力值校验正确 11) SF6气体试验、断路器特性试验、隔离开关特性试验、接地开关特性试验、TA试验、主回路接触电阻测试等常规试验和局部放电、耐压等特殊试验结果符合规范和厂家要求6.2.1.4____kV隔离开关验收重点 1)操动机构、传动装置、辅助开关及闭锁装置应安装牢固，动作灵活可靠，销子、垫片齐全，各部位螺栓紧固，位置指示正确 2)导电部分接触表面应平整、清洁，无氧化膜；载流部分的可挠连接不得有折损，载流部分表面应无严重的凹陷及锈蚀 3)动、静触头合闸后的间隙值满足厂家要求，合闸后触头应接触紧密，上下无错位 4)．接地开关操作灵活，接触良好，手动操作传动部件无卡阻，限位正确动触头插入静触头深度满足厂家要求 5)闭锁装置固定良好，开启灵活；机械闭锁安全可靠；微机闭锁正确完善，程序锁程序正确 6)接触电阻测试结果符合厂家要求6.2.1.5____kV、____kV避雷器验收重点 1)避雷器外部瓷质良好，无裂纹、无放电痕迹 2)法兰连接处接触紧密，连接处无缝隙，各封口处密封良好。
3)避雷器安装应牢固，引线完整无损伤，接头牢固 4)放电计数器安装正确、牢固，便于观察，计数器动作可靠，接地线连接牢固，截面满足要求 5)避雷器的均压环表面光洁，安装端正，无锈蚀、无断裂，连接可靠 6)镀层、油漆完整，相序清晰正确 7)避霄器本体、底座、计数器试验项目齐全，符合规范和出厂要求6.2.1.6____kV、____kV电压、电流互感器验收重点 1)外观清洁，绝缘良好，无裂纹、无放电痕迹 2)油浸式互感器应无渗油，油位指示正常SF6互感器应无漏气，压力指示正常 3) 一、二次引线接线正确，接头紧固，接触良好，无发热痕迹 4)电压互感器均压环表面光洁，安装端正，无锈蚀、无断裂，连接可靠 5)镀层、油漆完整，相序清晰正确 6)电压互感器、电流互感器试验项目齐全，符合规范和出厂要求6.2.1.7____kV、____kV SF6断路器验收重点 1)断路器外表完整、无损伤，油漆均匀完整．瓷绝缘清洁 2)试验项目齐全，试验的各项数据符合技术规范书和规程要求 3)设备连线的松紧程度和距离应合格，相序正确，各部位螺栓紧固，设备上无遗留物。
4)分、合指示标志清晰、正确 5) SF6气体密封良好，各结合面无漏气，密度继电器指示正确，压力值符合要求 6)机构箱内二次回路接线正确，二次接线端子紧固，辅助切换开关动作准确、可靠，接触良好，触点无电弧烧损 7)操动机构手动慢合、慢分闸灵活，电动分合闸及保护传动试验动作正确 8)低电压分合闸试验数据符合标准：85%～110％UN(UN为额定电乐)时可靠动作，大于659%时可靠分闸，<30％U时不应分闸 9)机构箱应清洁、密封良好，箱门开关灵活，电缆穿孔应封堵良好 10)机构箱内加热、照明回路良好，使用正常6．2．1．8 kV并联电抗器验收重点 1)外观整洁，垂直度符合要求，防雨罩安装端正、牢固 2)支持绝缘子清洁、完好，固定牢固，螺栓紧固 3)接地线整齐、美观，玎未形成闭合磁路 4)引线连接牢固，接触良好，整齐美观，相序正确 5)镀层、油漆完整，相色标记完整、清晰 6)试验项目齐全，符合规范和出厂要求6．2．1．9架空导线验收重点 1)架空导线试件检验合格 2)导线无扭结、松股、断股、腐蚀、磨损等缺陷。
3)线夹金具符合设计要求，配套齐全，表面光洁，无缺陷，安装牢固 4)导线压接(螺栓连接)符合要求 5)悬式绝缘子(支持绝缘子)清洁，无损伤，组(安)装正确、牢固，工艺一致，均压环、屏蔽环表面光洁，安装端正、牢固，位置正确 6)耐张软母线安装弛度符合设计要求，三相一致间隔棒安装整齐、美观跳引线、设备连线弯度自然，．弧度一致，与设备相连时电气接触面处理符合要求，设备端子不受额外拉力 7)三相水平一致，相色标记完整、清晰6．2．1．10接地装置验收重点 1)接地极材料规格、长度、材质符合规定 2)接地线材质、截面及厚度符合规定 3)接地网络深度符合施工图要求 4)接地极打入深度、接地线离地面高度符合规定 5)接地体与建筑物、避雷针的距离符合规定 6)接地网通过道路、管道的保护措施符合要求 7)接地体搭接长度及焊接符合规范 8)接地网扁钢和引出线防腐蚀处理符合要求 9)接地装置标志齐全、明显，独立避雷针的接地装箕应符合规定 10)接地电阻测试值符合规定，测试方法正确，测试仪表合格6．2．2二次设备验收重点及总的要求6．2．2．1 一次没备验收总的要求 1)盘柜安装，卞靠，垂直度、水平度符合规范要求。
2)电缆敷设整齐美观 3)二次接线美观、牢靠 4)盘柜防火封堵齐全、美观、可靠 5)保护装置、自动装置调试正确，项日齐令，各回路联动正确，“五防”闭锁正确、可靠 6)监控系统调试符合设计要求，上传信息正确 7)符合施工图要求，调试记录齐全6．2．2．2验收重点及要求 1)检查继电保护装置的配置与图纸相符 2)设备检查验收主要包括TA、TV、各类端子箱、机构箱、保护装置、屏柜、小母线、电缆、监控单元、监控网络设备等 3)二次设备的检查验收重点检查设备是否符合设计、订货技术协议的要求，各设备是否整齐、完好，设备质量是否符合要求，材料、元器件的选用是否合格 4)检查各类端子箱、保护屏柜、小母线、电缆、监控单元、监控网络设备及其他保护附属设备的安装是否符合设计和规范要求，各类标牌、编号、标志是否齐全、清晰、准确各断路器、隔离开关机构衍中，各端予箱中，各保护屏上的操作开关、按钮、电缆挂牌等的标注准确、齐全 5)二次部分的安装必须严格执行《国家电网公司十八项电网重大反事故措施》要求 6)对于配置双重保护、有双跳闸线圈的有关保护，检查直流熔断器的配置应符合要求。
7)TA、TV二次绕组的使用必须符合要求TA、TV的二次同路接地必须符合一点接地的要求 8)保护屏、端子箱、端子排上所用正、负电源及跳闸回路的检查、保护屏柜的接地和电缆的屏蔽接地符合要求 9)重点检查220kV和110kV线路保护装置和主变压器保护装置的交流电压、电流回路，控制电源回路，开关合闸电源、储能电源回路；检查主变压器、非电量、测温、压力释放回路的实际接线情况和接线的正确性 10)必须对各端子箱、保护柜的二次接线进行图是否与实际相符进行检查保护装置的检查验收，主要依据技术协议和设备的有关技术资料进行检查，重点放在功能的检查核实上，必须逐一核对保护压板定义与实际功能是否相符 ．． ． 11)对保护装置进行整组试验抽查，试验回路应完整，保护动作信号、中央信号、断路器动作行为应正确 12)对保护装置应进行拉合直流电源的试验，各装置均不应误动 13)监控系统要抽查核对遥测、遥控等信息的完整性、正确性，并对遥控量抽查核实，确保操作正确有效 14)检查保护装置竣工图符合实际，变更的部分应有施工图并具有变更的证明文件 15)微机“五防”闭锁系统要按设计的闭锁程序，重点抽查实际操作，要求闭锁正确可靠。
16)电缆敷设、二次接线整齐美观，接线螺钉紧固 ． 17)防火封赌齐全、完整、整齐美观，符合设计要求 18)厂家提供的产品说明书、试验记录、合格证、装箱清单及安装图等技术文件齐全，施工调试记录、安装技术记录齐全，检验项目及结果符合厂家技术说明书、调试大纲和有关规程的规定6．2．2．3蓄电池验收重点 1)蓄电池排列整齐、连接牢同，电瓶完好无损，电解液面一致，密度、温度、电压值符合产品技术条件 2)安装及充、放电特性符合产品技术规定，记录齐全，各瓶标号清晰6．2．2．4配电盘验收币点 1)各类配电盘安装水平、垂直误差符合规范要求，盘问连接牢固，盘而平整，色调一致，无碰损，内外清洁 2)各种计量仪表校验合格，动作灵敏，指示正确3)保护装置符元件校验值符合产品技术特性，整体动作准确可靠，各项试验技术资料齐全 4)电缆接线整齐，排列及接线形式一致，横平竖直，线帽线号字迹清晰、工整，接线正确，电气接触良好，电缆牌拴挂牢固整齐 5)交直流盘接线整齐，工艺美观，相序色调光泽清晰，电缆头的电气性能符合规范规定，接触良好6．2．2．5汇控柜验收重点 1)汇控箱安装牢固，油漆色调匀称。
2)内部配线横平竖直，排列绑扎整齐，回路接线正确，线帽、线号字迹工整清晰，箱体内外清洁，油漆无刮痕，箱底电缆孔密封良好6．2．2．6控制屏、保护屏验收重点 1)盘、台安装水平、垂直误差符合规范要求，盘问连接牢固，盘面平整，色调一致，无碰损，内外清洁 2)盘、台上的仪表、装置元件以及配置及规格、型号符合规范要求，二次接线排列整齐美观、标志清晰齐全，进盘电缆孔洞密封完好 3)抽检试验仪表、仪器是否有检验合格证、有效期，精度符合要求 4)核检电气试验与继电保护、运动、自动化装置调试记录，试验项日应齐全，试验结果达到标准，继电保护装置定值整定符合定值通知单，核查部分整组联动试验，应动作准确，信号正确 5)继电保护：保护装置型号符合设计要求；装置有整定单，调试项目齐全，调试记录报告完整，结论正确，与监控系统通信正常；可以核查个别保护装置整组联动试验，要求动作准确，信号正确 6)监控系统：检查设备外观完好，设备型号、元件符合设计，监控系统功能、性能指标满足设计要求，“五防”闭锁功能完善调试项目齐全，记录完整真实可以进行部分功能性试验检查 7)通信、远动装置：检查设备型号符合设计要求，设备状态良好，各项调试项目齐全，记录完整，各项指标达到设计及厂家技术要求，远动信息量符合设计及调度要求，与调度端通信正常。
8)关口表及能量计费系统：关口表型号符合设计要求，并经过校验合格，通信及远传功能正常，试验报告齐全、完整6．2．3核查技术资料(见表SB[)JBBM26—2)表SBDJBBM26．2 核查技术资料序号检查内容检查结果1资料应按顺序编号，且正确、工整、清洁；数据真实可靠；签证手续齐全2各项施工技术记录应按变电工程施工技术记录统一一表格记录并办好签征3对重大施工项目和新技术、新工艺有措施和技术交底文件记录 4施工技术措施的编制应符合现行的技术标准与施工图的要求，技术条件、施工方法的变更应有正确的依据，超过标准误差的处理应有设计、建设单位的认可依据 5竣工图应正确、完整，符合工程实际情况，盖有竣工章，有签证日期凡修改过的应有设计变史通知或联系单的编号记录注 资料检查内容要求符合《国家电网公司电网建设项目档案管理办法(试行)》(围家电网办[2010]250 号)及省公司档案管理的要求6．2．4土建工程验收6．2．4．1总的要求 1)构支架安装牢固、可靠，垂直度、水平度符合规范要求 2)构支架及设备管道防腐刷油漆完整，涂料、镀层完整 3)场地平整密实，坡度符合设计要求。
4)设备基础、道路、电缆沟平整、无凹坑、无裂纹 5)各建筑物的屋面、门窗、楼地面、屋面防水、内外墙、吊顶、围墙沉降缝等工程符合设计及验收规范要求 6)给排水、通风等系统试运正常，无跑冒滴漏现象 7)室内外照明运行正常，开关灵活 8)进站公路、站内道路、雨水口、检修口及电缆沟盖板均能满足相关规范要求6．2．4．2验收重点及要求 1)重点对各建筑物、继电小室的内外装饰、楼地面、屋面、门窗、照明等工程进行抽验，同时对设备区外露基础、场平、电缆沟、道路、给排水、室外照明等进行重点抽验，要求各部分观感质量较好，符合达标投产和创优的要求 2)消防火灾报警系统及主变压器充氮灭火系统，进行一般性检查验收，主要核实是否按设计图纸施工完毕，功能是否满足设计要求，以及地方消防部门验收情况7质量验评7·1 本次初检工作与工程质量验评工作结合进行按照已审批的“——工程质量验评范围划分表，进行验评初检中重点抽检的分项工程个数要求不小于30％7·2初检工作结束，消缺完成并经验收小组复查确认后，由监理根据初检数据和带电投运、试运情况核实士建、电气分项工程、分部工程、单位工程的质量等级，并形成验评报告。
7·3 初检工作完成后，验收组提出书面初检意见，最后形成初检报告，并上报业主项目部8安全措施8．1验收前，验收组长要向验收人员交代安全注意事项，Iq时施工单位应向验收人员进行交底，说明哪些设备、回路已带电，哪些操作需在验收配合人员的指导下进行，防止人员触电和设备、元器件的损坏 ·8．2验收前已带电的一次设备，施工单位要设置隔栏，并悬挂标示牌8．3各验收人员应加强沟通、协调，交叉验收工作(如高压试验、保护传动试验)一、二次验收人员须协商一致后进行，避免出现意外8·4传动试验中如须跳合断路器，验收人员与施工单位须协商一致，在保证验收质量的前提下，尽量减少跳合次数，防止开关机械寿命的减少和元器件的损坏8．5全体验收人员要正确佩戴安全帽，着装规范，登高验收须正确使用靠梯、安全带、高空作业车等用具，并配备人员协助和监护8．6 一次设锵操作须在验收配合人员的指导和同意下进行，二次保护传动及监控遥控操作作中双方共同协商进行8·7验收中所动的一、二次回路接线头要及时正确恢复，机构箱门、端予箱门、盘柜门、盖板等要及时关闭，验收后不需继续通电的网路、装置、设备等施工单位要及时断电8.8遵守交通法规，注意行车安个。
8.9全体验收人员验收中要注意成品保护9附表 监理初检缺陷处理会签表工程名称： 检查验收时间： 年 月 日验收范围及内容检查小组人员名单序号存在的缺陷整改责任单位整改要求整改完成时间整改单位签字复查人员签字复查时间12345施工单位处理意见： 签字(盖章)： 年 月 日监理意见： 签字(盖章)： 年 月 日。
