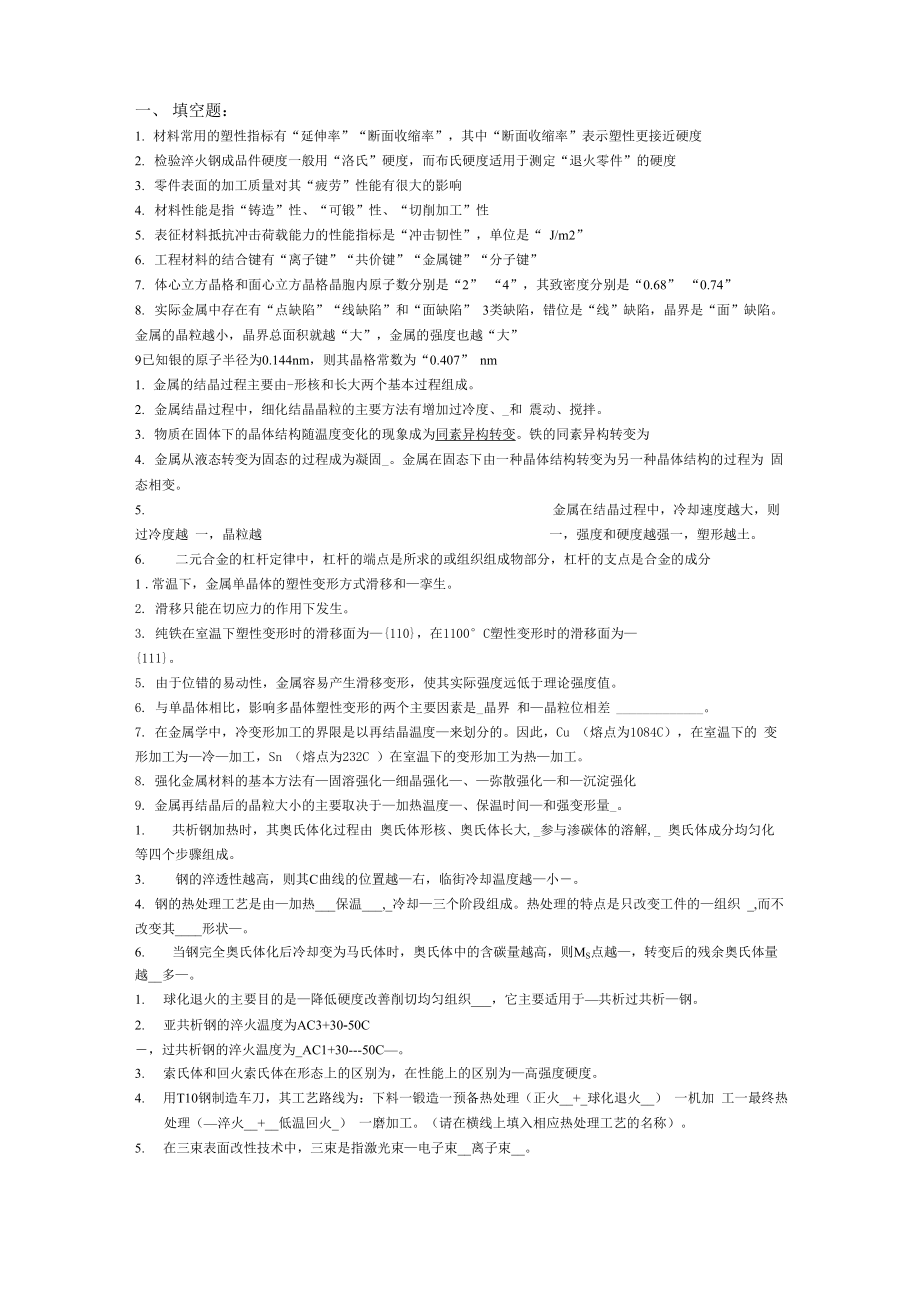

一、 填空题：1. 材料常用的塑性指标有“延伸率”“断面收缩率”，其中“断面收缩率”表示塑性更接近硬度2. 检验淬火钢成品件硬度一般用“洛氏”硬度，而布氏硬度适用于测定“退火零件”的硬度3. 零件表面的加工质量对其“疲劳”性能有很大的影响4. 材料性能是指“铸造”性、“可锻”性、“切削加工”性5. 表征材料抵抗冲击荷载能力的性能指标是“冲击韧性”，单位是“ J/m2”6. 工程材料的结合键有“离子键”“共价键”“金属键”“分子键”7. 体心立方晶格和面心立方晶格晶胞内原子数分别是“2” “4”，其致密度分别是“0.68” “0.74”8. 实际金属中存在有“点缺陷”“线缺陷”和“面缺陷” 3类缺陷，错位是“线”缺陷，晶界是“面”缺陷 金属的晶粒越小，晶界总面积就越“大”，金属的强度也越“大”9已知银的原子半径为0.144nm，则其晶格常数为“0.407” nm1. 金属的结晶过程主要由-形核和长大两个基本过程组成2. 金属结晶过程中，细化结晶晶粒的主要方法有增加过冷度、_和 震动、搅拌3. 物质在固体下的晶体结构随温度变化的现象成为同素异构转变铁的同素异构转变为4. 金属从液态转变为固态的过程成为凝固_。
金属在固态下由一种晶体结构转变为另一种晶体结构的过程为 固态相变5. 金属在结晶过程中，冷却速度越大，则过冷度越 一，晶粒越 一，强度和硬度越强一，塑形越土6. 二元合金的杠杆定律中，杠杆的端点是所求的或组织组成物部分，杠杆的支点是合金的成分1 .常温下，金属单晶体的塑性变形方式滑移和—挛生2. 滑移只能在切应力的作用下发生3. 纯铁在室温下塑性变形时的滑移面为—{110}，在1100°C塑性变形时的滑移面为—{111}5. 由于位错的易动性，金属容易产生滑移变形，使其实际强度远低于理论强度值6. 与单晶体相比，影响多晶体塑性变形的两个主要因素是_晶界 和—晶粒位相差 7. 在金属学中，冷变形加工的界限是以再结晶温度—来划分的因此，Cu （熔点为1084C），在室温下的 变形加工为—冷—加工，Sn （熔点为232C ）在室温下的变形加工为热—加工8. 强化金属材料的基本方法有—固溶强化—细晶强化—、—弥散强化—和—沉淀强化9. 金属再结晶后的晶粒大小的主要取决于—加热温度—、保温时间—和强变形量_1. 共析钢加热时，其奥氏体化过程由 奥氏体形核、奥氏体长大,_参与渗碳体的溶解,_ 奥氏体成分均匀化 等四个步骤组成。
3. 钢的淬透性越高，则其C曲线的位置越—右，临街冷却温度越—小―4. 钢的热处理工艺是由—加热___保温___,_冷却—三个阶段组成热处理的特点是只改变工件的—组织 _,而不改变其____形状—6. 当钢完全奥氏体化后冷却变为马氏体时，奥氏体中的含碳量越高，则MS点越—，转变后的残余奥氏体量 越__多—1. 球化退火的主要目的是—降低硬度改善削切均匀组织___，它主要适用于—共析过共析—钢2. 亚共析钢的淬火温度为AC3+30-50C―，过共析钢的淬火温度为_AC1+30---50C—3. 索氏体和回火索氏体在形态上的区别为，在性能上的区别为—高强度硬度4. 用T10钢制造车刀，其工艺路线为：下料一锻造一预备热处理（正火__+_球化退火__） 一机加 工一最终热处理（—淬火__+__低温回火_） 一磨加工请在横线上填入相应热处理工艺的名称）5. 在三束表面改性技术中，三束是指激光束—电子束__离子束__二、 选择：1材料的使用温度（应该在其韧脆转变温度以上）2有一碳钢支架刚性不足，解决办法是（选用合金钢）3在有关工件的图纸上，出现了以下几种硬度技术条件的标注方法，其中正确的是（229HB）1. 两种元素组成固溶体，则固溶体晶格体结构（与溶剂的相同）2. 间隙固溶体与间隙化合物的（结构和性质都不同）3. 在立方晶系中，指数相同的晶面和晶向（互相垂直）4. 在面心立方晶格中，原子密度最大的晶面是（111）5. 高分子材料中，大分子链之间的结合键是（共价键）1. 铸造条件下，冷却速度越大，则（过冷度越大，晶粒越细 ）2. 金属在结晶时，冷却速度越快，其实际结晶温度（.越低 九3,如果其他条件相同，下列各组铸造条件下，哪种铸锭晶粒细？第①组：A金属模铸造B .砂模铸造(a )第②组：A.高温浇注B .低温浇注(b )第③组：A.铸成薄片B.铸成厚片(a )第④组：A.浇注时振动U.浇注时不振动( a )4.同素异构转变伴随着体积的变化，其主要原因是（致密度发生变化）5. 实际金属结晶时，可通过控制形核率N和长大速度G的比值来控制晶粒大小，要获得细晶粒，应采用（增大N/G值）6. 二元合金在发生共晶转变时，其相组成是（三相共存）7. 二元合金发生共析转变时，各相的（成分固定，质量发生变化）8. 产生枝晶偏析的原因是由于（液、固相线间距大，冷却速度也大）9. 二元合金中，铸造性能最好的是（共晶合金）10. 在下列方法中，可使晶粒细化的方法是（变质处理）1体心立方体晶格金属与面心立方晶格金属在塑性上的差别主要由于两者的（滑移面和滑移方向的指数不 同）2. 金属多晶体的晶粒越细，则其（强度越高，塑性越好九3. 随冷塑性变形量增加，金属的（.强度提高，塑性下降）。
4. 铝的熔点是660.4°C，它的最低再结晶温度为（.100.4°C 九5合金中的第二相颗粒越细，数量越多，分布越均匀，其（强度、硬度越高，而塑性，韧性略有所下降）6某工厂用冷拉钢丝绳吊运热处理工件去淬火，钢丝绳承载能力远超过工件的重量，但在吊运过程中，钢 丝绳发生断裂，其原因是由于钢丝绳（发生再结晶）7有人不慎将打在铸造黄铜件上的数码锉掉，欲辨认原来打上的数码，其方法是（.将打数码处加热，发生 再结晶后辨认）8.铜只有通过冷加工并经随后加热才能使晶粒细化，而铁不需冷加工，只需加热到一定温度就可以使晶粒 细化，其原因是（铁总是处于冷加工状态，而铜不是）9制造某变速箱齿轮，应（由圆钢棒热^成圆饼，加工成齿轮）10铁丝在室温下反复弯折，会越弯越硬，，直至断裂，而铅丝在室温下反复弯折，则始终处于软态，其原 因是铁发生加工硬化，不发生再结晶，而铅（发生加工硬化，同时发生再结晶1. 钢在淬火后获得的马氏体组织粗细主要取决于（奥氏体的实际晶粒度）2.. 除CO外，所有溶入奥氏体的合金元素都使C曲线右移，使钢的淬透性（提高）3.. 完全退火主要适用于（.亚共析钢）4.. 过共析钢正火的目的是（.消除网状二次渗碳体）。
5. 马氏体的硬度主要取决于（马氏体的含碳量 九6. 钢在水玻过共析钢在球化退火前进行（.正火）7. 璃中淬火是（单液淬火）8生产中，常把加热到淬火温度的钳工扁铲的刃部蘸入水中急冷片刻后，出水停留一段时间，再整体投入 水中，出水停留一定时间是为了使扁铲刃部（回火九9.钢的渗碳温度范围是（900〜950°C 九10.. 直径为100 mm的45钢钢棒，加热到850C投入水中，显微镜组织应为（马氏体 九11.. T12钢正常淬火组织是（.马氏体+残余奥氏体+颗粒状碳化物 ）12. 制造手锯条应采用（T12钢淬火+低温回火九13. 马氏体与回火马氏体（.形态与组织结构都不相同 九三、判断1. 所有金属材料都具有明显的屈服现象（错）2. 同种材料不同尺寸试样所测得的伸长率相同（错）3. q0.2是机械零件的设计依据，如果使用qb代替，则应该选择较大的安全因数对）1. 金属或合金中，凡分子相同、结构相同，并与其他部分有晶界分开的均匀组成部分称为相对）2. 在体心立方晶格中，原子排列最密的方向【111】垂直于原子排列最密的晶面（110）错）3. 单晶体具有各向异性，因此实际使用的所以晶体材料在各方向上的性质是不相同的（错）4. 晶体的配位数越大，其致密度也越高。
对）5. 固溶体的强度和硬度比溶剂的金属的强度和硬度高（对）6. 间隙固溶体和置换固溶体均可形成无限固溶体（错）7. 与金属材料一样，陶瓷材料中也存在着缺陷（对）1 凡是液体凝固为固体的的过程都是结晶过程.（错）2. 评定晶体粒度的方法是：在相同放大倍数的下条件.将晶粒组织图像或显微照片与标准晶粒评级图进行比较.晶粒度级别数越高，晶粒越细对）3在铁碳合金相图中，凡具有E点与F点之间成分的合金缓冷到1148'C时都将发生共晶转变.（对）4. 纯金属的实际结晶温度与其冷却速度有关对）5. Ph-Sn合金结晶时析出的一次相，、二次相和共晶P相均具有相同的晶体结构，但具有不同的组织形 态.（对）6. 杠杆定律只适用于两相区对）7. 铁素体是碳在a〜Fe中的间隙相错）8. 凡组织组成物都是以单相状态存在于合金中的.（错）9. 碳素钢在平衡冷却条件下所析出的奥氏体相都是包晶转变的产物.（错）10. 在铁碳合金中，只有共析钢结晶时，才发生共析转变，形成共折组织错）11，过共析钢由液态缓冷至室温时析出的二次渗碳体.在组织形态与晶体结构方面均与一次渗碳体不同.（错）12在缓至室温条件下，45钢比20钢的强度和硬度都高。
对）13在铁碳合金中，只有过共析钢的平衡组织中才有二砍渗碳体存在.（错）1 4在平衡状态下，含80%Ni的Cu-Ni合金比含60%Ni的Cu-Ni金强度、硬度高.（错）1. 由于再结晶过程是一个形核和长大的过程，因而是相变过程错）2. 由于溶质原子对错位的运动具有阻碍的作用，因而引起固溶强化对）3. 在金属晶体中，原子排列最密的晶面间距最小，所以这些晶面间难以发生滑移（对 ）4. 金属铸件中粗大的晶体不可能通过再结晶退火来细化.（错）5. 滑移变形中粗大的晶体不可能通过再结晶退火来处理对）6. 变形金属的再结晶退火温度越高，退火得到的晶粒越粗大对）7.20钢经冷轧（变形量为60%）具有各向异性错）8. 随固溶体中溶质含量的增加，其强度、硬度提高，塑性、韧性下降对）9. 在制定热加工工艺时，应尽量使工件中的流线与拉应力方向垂直对 ）10. 由于位错具有易动性，因而位错密度越大，金属变形越容易，强度越低错）1. 本质细晶粒钢是指在任何加热条件下晶粒均不发生粗化的钢错 ）2. 原始组织为片状珠光体的钢加热奥氏体时，细化状珠光体的奥氏体化速度比粗片状珠光体的快对）3. 处于临界点A1温度以下的奥氏体称为过冷奥氏体。
对 ）4. 同一钢材，在相同的加热条件下，水冷比油冷的淬透性好，小件比大件的淬透性好错 ）5. 马氏体是碳在a-Fe中的过饱和固熔体，当奥氏体向马氏体转变时，体积要收缩错 ）6. 不论碳含量高低，马氏体都是硬而脆的错 ）7. 因为过冷奥氏体的CCT曲线的右下方，所以CCT曲线的临界冷却速度比CCT曲线的大错）8. 在共析钢中，未溶碳化物的存在将使钢的淬透性降低对）9. 亚共析钢加热到A1-A3温度区间时，在平衡条件下，组织中奥氏体的含碳量总是大于钢的含碳量对 ）10. 为了调整硬度，便于切削加工，低碳钢，中碳钢和低碳合金钢在锻造后应采用正火处理对）11. 热喷涂技术主要用于表面装饰。
