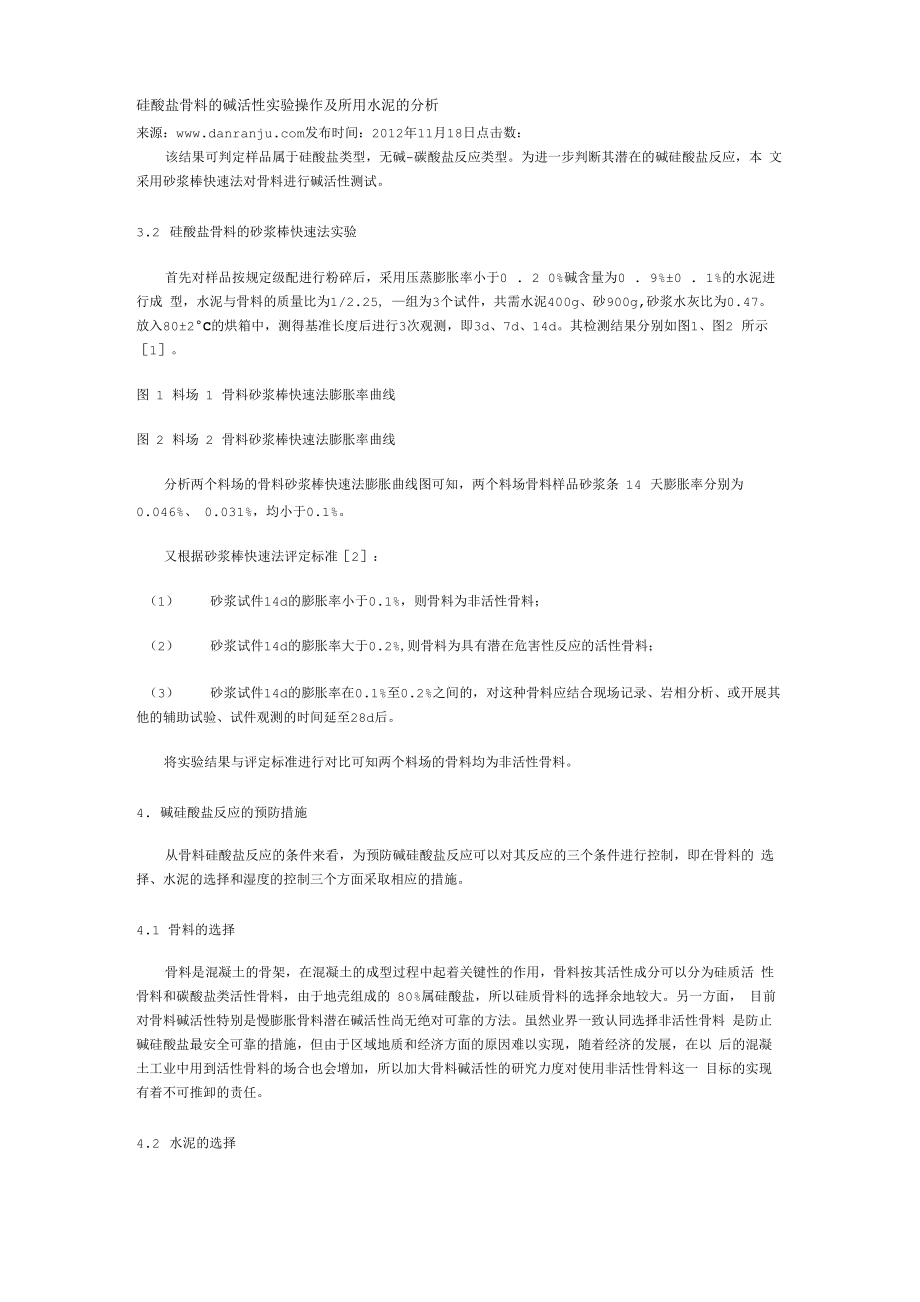

硅酸盐骨料的碱活性实验操作及所用水泥的分析来源：发布时间：2012年11月18日点击数：该结果可判定样品属于硅酸盐类型，无碱-碳酸盐反应类型为进一步判断其潜在的碱硅酸盐反应，本 文采用砂浆棒快速法对骨料进行碱活性测试3.2 硅酸盐骨料的砂浆棒快速法实验首先对样品按规定级配进行粉碎后，采用压蒸膨胀率小于0 . 2 0%碱含量为0 . 9%±0 . 1%的水泥进行成 型，水泥与骨料的质量比为1/2.25, —组为3个试件，共需水泥400g、砂900g,砂浆水灰比为0.47 放入80±2°C的烘箱中，测得基准长度后进行3次观测，即3d、7d、14d其检测结果分别如图1、图2 所示［1］图 1 料场 1 骨料砂浆棒快速法膨胀率曲线图 2 料场 2 骨料砂浆棒快速法膨胀率曲线分析两个料场的骨料砂浆棒快速法膨胀曲线图可知，两个料场骨料样品砂浆条 14 天膨胀率分别为0.046%、 0.031%，均小于0.1%又根据砂浆棒快速法评定标准［2］：（1） 砂浆试件14d的膨胀率小于0.1%，则骨料为非活性骨料；（2） 砂浆试件14d的膨胀率大于0.2%,则骨料为具有潜在危害性反应的活性骨料；（3） 砂浆试件14d的膨胀率在0.1%至0.2%之间的，对这种骨料应结合现场记录、岩相分析、或开展其 他的辅助试验、试件观测的时间延至28d后。
将实验结果与评定标准进行对比可知两个料场的骨料均为非活性骨料4. 碱硅酸盐反应的预防措施从骨料硅酸盐反应的条件来看，为预防碱硅酸盐反应可以对其反应的三个条件进行控制，即在骨料的 选择、水泥的选择和湿度的控制三个方面采取相应的措施4.1 骨料的选择骨料是混凝土的骨架，在混凝土的成型过程中起着关键性的作用，骨料按其活性成分可以分为硅质活 性骨料和碳酸盐类活性骨料，由于地壳组成的 80%属硅酸盐，所以硅质骨料的选择余地较大另一方面， 目前对骨料碱活性特别是慢膨胀骨料潜在碱活性尚无绝对可靠的方法虽然业界一致认同选择非活性骨料 是防止碱硅酸盐最安全可靠的措施，但由于区域地质和经济方面的原因难以实现，随着经济的发展，在以 后的混凝土工业中用到活性骨料的场合也会增加，所以加大骨料碱活性的研究力度对使用非活性骨料这一 目标的实现有着不可推卸的责任4.2 水泥的选择水泥中碱的存在是碱硅酸盐反应发生的必要条件对同种骨料来说，随着水泥中碱含量的增加碱硅酸 盐反应膨胀增大对于任何一种活性骨料其都有相应的发生碱硅酸盐反应的最低碱含量与之对应，这里所 说的最低碱含量就称为活性骨料的阈值阈值与骨料的活性成反比，即阈值越大，骨料的碱活性越弱。
所 以在选择水泥时，为防止碱硅酸盐反应，代写论文所选择的水泥碱含量必须控制在阈值以下在实际的选 择过程中，水泥碱含量控制原理是：当水泥碱含量(以 Na2Oeq—Na2O+0.658K2O 计)低于一定值，通常 认为3 kg/m3,所形成的混凝土孔溶液中K+、Na+裂破坏在早期发生碱硅酸盐反应破坏严重的国家， 如美国、英国、日本、新西兰等曾广泛使用碱含量低于 0.6％的水泥以降低混凝土中的碱含量，有效的缓 解了碱硅酸盐反应发生的现象但是，近年来由于追求混凝土高强度，单位混凝士水泥用量增加和多种早 强外加剂(大部分含碱)使用，限制混凝土碱含量愈加困难对存在外部碱源的混凝土工程，如海工混凝土、 暴露于盐碱地和使用去冰盐的混凝土工程，即使碱含量较低也不能抑制碱硅酸盐反应的发生［3］4.3 混凝土的湿度控制一定的湿度也是碱硅酸反应发生的必要条件之一，理论上来讲适当的降低混凝土的湿度在抑制碱硅 酸盐反应中有一定成效，但实际混凝士所处湿度条件是不易人为控制的，而且干湿循环、通电等因素还可 以导致混凝土中的碱迁移并在局部聚集，这样反而会加剧碱硅酸反应的发生［3］原文来自： 。
