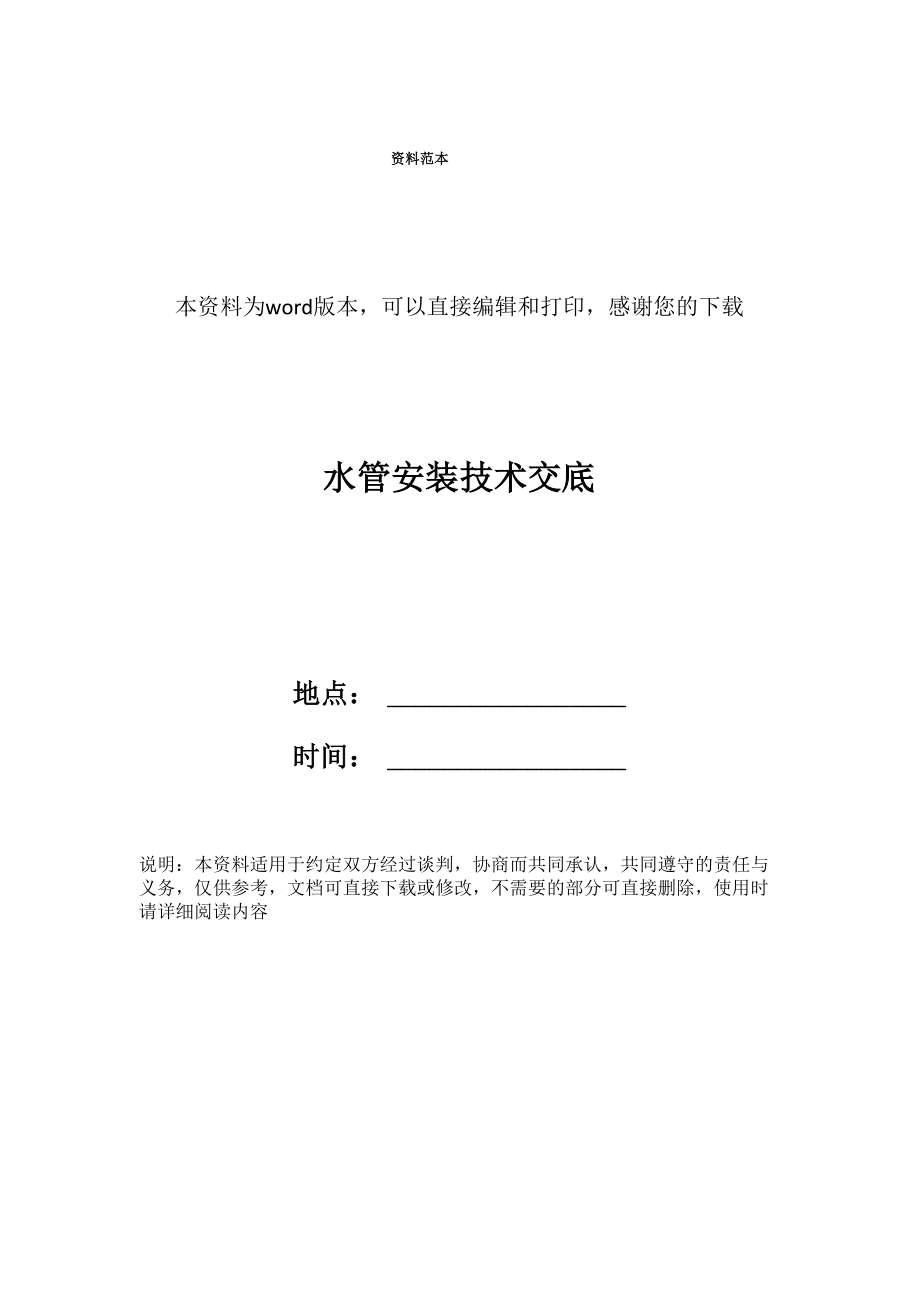

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载水管安装技术交底地点： 时间： 说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与 义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时 请详细阅读内容施工准备作业条件干管安装：位于地沟内的干管，应把地沟内杂物清理干净，安装好托吊、 卡架，未盖沟盖板前安装位于楼板下及顶层的干管，应在结构封顶后或结构 进入安装层的一层以上后安装立管安装必须在确定准确的地面标高后进行支管安装必须在墙面抹灰后进行材料要求管材：碳索钢管、无缝钢管管材不得弯曲、锈蚀，无飞刺、重皮及凹凸 不平现象管件：无偏扣、方扣、乱扣、断丝，不得有砂眼、裂纹和角度不准确现 象阀门：铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤，直度和 角度正确，强度符合要求，手轮无损伤安装前应进行强度、严密性试验，主 控阀门100%试验，其他阀门抽检10%，若有不合格，则抽查20%，还有不合 格，则逐个检验其他材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条 等选用时应符合设计要求在住宅工程中的室内部分中，禁止使用铸铁截止阀各类管材、阀门、调压装置、绝热材料应有产品质量合格证和材质检验报 告，热量表应有计量检定证书等。
主要机具砂轮锯、套丝机、台钻、电焊机、煨弯器等质量要求质量要求符合《建筑给水排水及采暖工程施工质量验收规范》(GB50242- 2002 )的规定续表工艺流程安装准备f预制加工f卡架安装f干管安装f立管安装f支管安装f试压 f冲洗f防腐f保温f调试操作工艺安装准备认真熟悉图纸，配合土建施工进度，预留槽洞及安装预埋件按设计图纸画出管路的位置、管径、变径、预留口、坡向、卡架位置等施 工草图，包括干管起点、末端和拐弯、节点、预留日、坐标位置等绘制草图时注意：公称直径W32mm的管道宜采用螺纹连接，公称直径〉32mm的宜采用焊接多种管道交叉时的避让原则：冷水让热水，小管让大管等干管安装干管安装按管道定位、画线（或挂线）、支架安装、管子上架、接口连接、 立管短管开孔焊接、水压试验、防腐保温等施工顺序进行按施工草图，进行 管段的加工预制，包括断管、套丝、上零件、调直、核对尺寸，按环路分组编 号，码放整齐安装卡架，按设计要求或规定间距安装，将在墙上画出的管道定位坡度线 按照管中心与墙、柱的距离水平外移，挂线作为卡架安装的基准线吊环按间 距位置套在管上，再把管抬起穿上螺栓拧上螺母，将管固定安装托架上的管 道时，先把管就位在托架上，把第一节管装好U形卡，然后安装第二节管，以 后各节管均照此进行，紧固好螺栓。
干管安装应从进户或分支路点开始，装管前要检查管腔并通过拉扫（钢丝缠 布）清理干净在丝头处涂好铅油缠好麻，一人在末端扶平管道，用管钳咬住前 节管件，用另一把管钳转动管至松紧适度，对准调直时的标记，要求丝扣外露 2〜3扣，并清掉麻头依此方法装完为止（管道穿过伸缩缝或过沟处，必须先穿 好钢套管）制作羊角弯时，应煨两个75左右的弯头，在连接处锯出坡日，主管锯成 鸭嘴形，拼好后即应点焊、找平、找正、找直后，再进行施焊羊角弯接合部 位的日径必须与主管口径相等，其弯曲半径应为管径的2.5倍左右干管过墙 安装分路作法见图6-1干管：住宅工程室内采暖干管安装不应使用油任连接，如设计要求必须设置可拆 连接件时，应用法兰连接室内采暖管道变径不应使用补心变径，应用异径管箍或按大小头焊口连 接水平干管应按排气管要求采用偏心变径，变径位置应距分支点小于 300mm分路阀门离分路点不宜过远如分路处是系统的最低点，必须在分路阀门 前加泄水丝堵住宅工程应把管道最高点及排气装置安排在厨厕内集气罐的 进出水口，应开在偏下约为罐高度1 /3处丝接应与管道连接调直后安装其 放风管应稳固，如不稳可装两个卡子，集气罐位于系统末端时，应设托、吊 卡。
自动排气阀或集气罐不允许设在居室、门厅和吊顶内当装放凤管时，应 接至有排水设施的地漏或洗池中，放风阀门安装高度不低于2.2m，放风管距池 底20mm，自动排气阀的进水端应装阀门排气：采暖管道最高点或有可能集聚空气处应设排气装置最低点或有可能存水 处设泄水装置住宅工程应把管道最高点及排气装置安排在厨房问，当装放风 管时，应接至有排水设施的地漏或拖布池内放风管阀门安装高度不低于 2.2m，放风管口距池底或地漏20cm自动排气阀进水端应装阀门自动排气阀或集气罐不允许设在居室，门厅 和吊顶内采用焊接钢管，先把管子选好调直，清理好管膛，将管运到安装地点，安 装程序从第一节开始；把管就位找正，对准管口使预留口方向准确；找直后点 焊固定（管径W50mm以下点焊2点，管径）50mm以上点焊3点），然后施焊，焊 后应保证管道正直遇有伸缩器，应在预制时按规范要求做好预拉伸，并作好记录按位置固 定，与管道连接好波纹伸缩器应按要求位置安装好导向支架和固定支架并 分别安装阀门、集气罐等附属设备管道安装后，检查坐标、标高、预留口位置和管道变径等是否正确，然后 找直，用水平尺校对复核坡度，调整合格后，再调整吊卡螺栓U形卡，使其松 紧适度，平正一致，最后焊牢固定卡处的止动板。
摆正或安装管道穿结构处的套管，填堵管洞口，预留口处应加临时管堵为避免干管坡度不均匀，注意严格按照坡度线安装牢固，尽量避免干管安 装后开口，接口以后不调直安装好的干管不得做吊拉负荷及做支撑立管安装为保证立管垂直度，仔细核对各层预留孔洞位置是否垂直，吊线、剔眼、 栽卡子将预制好的管道按编号顺序运到安装地点安装前先卸下阀门盖，有钢套管的先穿到管上，注意套管高出地面2cm（厨 卫间5cm），按编号从第一节开始安装涂铅油缠麻将立管对准接口转动入扣， 一把管钳咬住管件，一把管钳拧管，拧到松紧适度，对准调直时的标记要求， 丝扣外露2〜3扣，预留日正确为止，并清净麻头检查立管的每个预留口标高、方向、半圆弯等是否准确将事先栽好的管 卡子松开，把管放入卡内拧紧螺栓，用吊杆、线坠从第一节管开始找好垂直 度，扶正钢套管，最后填堵孔洞，预留口必须安装临时丝堵支管安装检查散热器安装位置及立管预留口是否准确、坡度是否合适量出支管尺 寸和灯叉弯的大小（散热器中心距墙与立管预留口中心距墙之差）配支管，按量出支管的尺寸，减去灯叉弯的量，然后断管、套丝、煨灯叉 弯和调直将灯叉弯两头抹铅油编麻，装好油任，连接散热器，把麻头清净。
暗装或半暗装的散热器灯叉弯必须与炉片槽墙角相适应，达到美观用钢尺、水平尺、线坠校对支管的坡度和平行距墙尺寸，并复查立管及散 热器有无移动立支管变径，不得使用铸铁补芯，应使用变径管箍或焊接法安装好的支管不得蹬踩、做支撑套管安装暖气管道穿墙、穿楼板应设置钢套管或铁皮套管，下料后套管内刷防锈漆 一遍，用于穿楼板套管应在适当部位焊接架铁穿楼板套管根据楼板厚度宜分成两截，两内头套扣，用管箍连接，保证上 部出楼板高度以及底部和楼板相平试压试压分单项试压和系统试压单项试压：干管敷设后或隐蔽部位的管道安 装完毕按设计和规范要求进行水压试验系统试压：采暖系统安装完毕，管道 保温之前应按设计和规范要求进行系统水压试验采暖系统试压程序：首先检查整个系统中的所有控制阀门是否打开，系统与外管网应隔开，打 开集气罐的放气阀或散热器上的手动放风门；将给水干管、试压泵等临时用的试压管道接在供水总干管上，并向系统内 灌水，待系统灌满水并将管道系统内的空气排净后（放风门或放气阀流出水为 止），关闭放气阀；操作试压泵进行升压，升压过程中应注意检查管道、管件及配件是否有渗 漏处，如渗漏严重应停止打压，并且降压后进行修理、换垫、拧紧等工作；系统无渗漏后，打压并升压到试验压力，停泵检查，并观察压力表，要求 10min内压降不超过0.02MPa，即为合格。
试验压力应符合设计要求，当设计未 注明时，应符合下列规定：蒸汽、热水采暖系统，应以系统顶点工作压力加O.lMPa作水压试验，同时 在系统顶点的试验压力不小于0.3Mpa高温热水采暖系统，试验压力应以系统顶点工作压力加0.4MPa使用塑料管及复合管的热水采暖系统，应以系统顶点工作压力加0.2MPa作 水压试验，同时在系统顶点的试验压力不小于0.4MPa冲洗系统投入使用前必须冲洗，冲洗前将管道上安装的流量孔板、滤网、温度 计、调节阀及恒温阀等拆除，待冲洗合格后再装上热水管道供回水管及凝结水管用清水冲洗，冲洗时以系统能达到的最大压 力和流量进行，直到出水口水色和透明度与入水口目测一致为合格冲洗后泄水管道防腐和保温设计无要求时，应：管道明装：一丹二银（一遍防锈漆，二遍面漆）；暗装：二丹（二遍面漆）；潮湿房问明装：二丹二银；采暖管道敷设在地沟、吊顶内、易冻的过厅、楼梯问及非采暖间均应做保 温；穿越壁橱、吊柜内采暖管道均应采取保温措施，保温材料由设计确定，不 得使用对环境及人体有害保温材料通暖首先联系好热源，根据供暖面积确定通暖范围，制定通暖人员分工，检查 供暖系统中的泄水阀门是否关闭，干、立、支管的阀门是否打开。
向系统内充软化水，开始先打开系统最高点的放风阀，安排专人看管慢 慢打开系统回水干管的阀门，待最高点的放风阀见水后即关闭放风阀，再开总 进口的供水管阀门高点放风阀，要反复开放几次，使系统中的冷风排净为止正常运行半小时后，开始检查全系统，遇有不热处应先查明原因，需冲洗 检修时，则关闭供回水阀门泄水.然后分先后开关供回水阀门放水冲洗，冲净后 再按照上述程序通暖运行，直到正常为止冬季通暖时，必须采取临时取暖措施，使室温保持+5°它以上才可进行遇有热度不均，应调整各分路立管、支管上的阀门，使其基本达到平衡后，进 行正式检查验收，并办理验收手续管道与设备保温施工准备作业条件管道与设备的防结露保温应在防腐及强度试验合格后方可进行，如需先做 保温层应将管道的接口及焊缝留出，待试压合格后，再将接口处保温需保温的管道如需隐蔽，必须在保温完成后，才允许上建专业进行封闭保温前需将地沟清理干净，管井至少第一遍刷白完毕，方可进行湿作业 的灰泥保护壳，环境温度适宜5°C度以上材料要求保温材料的材质、规格应符合图纸设计或变更、洽商的要求保温材料进场必须具备产品质量合格证及材质检验报告，核对报告数据是 否符合施工的环境温度及介质的温度，厚度是否与施工图纸符合。
保温材料进场保存应注意防潮、防雨淋或压挤等破坏为施工方便玻璃丝布最好采用密纹，至少一遍锁边的玻璃丝布主要材料分类：预制瓦块：泡沫混凝土、珍珠岩、蛭石、石棉、瓦块等；管壳制品：岩棉、矿渣棉、玻璃棉、硬聚氨酷脂泡沫塑料、聚苯乙烯泡沫 塑料、橡塑海绵管壳及板等；卷材：聚苯乙烯泡沫塑料、岩棉等；其他材料：铅丝网石棉灰或用以上板块砌筑或粘接等；保护壳类材料：麻刀、白灰或石棉水泥麻刀、玻璃丝布、塑料布、浸沥青 油的麻布袋、油毡、工业棉布铝箔纸、铁皮等主要机具机具：砂轮锯、电焊机等;工具：钢剪、布剪、手锤、剁子、弯钩、铁锨'灰桶、平抹子、圆弧抹子 等；其他：钢卷尺、钢针、靠尺、楔形塞尺等工艺流程预制瓦块散瓦f断镀锌铅丝f和灰f抹填充料f合瓦f钢丝绑扎f填缝f抹保护壳管壳制品散管壳f合管壳f缠裹保护壳缠裹保温裁料f缠裹保温材料f绑扎保护层设备及箱罐钢丝网石棉灰保温焊钩钉f刷油f绑扎钢丝网f抹石棉灰f抹保护层操作工艺各种预制瓦块运至施工地点，在沿管线散瓦时必须确保瓦块的规格尺寸与 管道的管径相配套安装保温瓦块时，应将瓦块内侧抹5〜10mm的石棉次泥作为填充料瓦块 的横缝搭接应错开，纵缝朝上预制瓦块根据直径的大小选用8〜20 #樟镀锌钢丝进行绑扎裹顶，绑扎接 头不宜过长，并将接头插入瓦块内。
外抹石棉水泥保护层，（其配合比石棉灰：水泥=3： 7）按设计规定厚度抹光 压平，设计无规定时其厚度为10〜15mm为保证厚度均匀，可预制管壳外沿管 线外挂三条不同位置的厚度控制线，控制保护层的均匀立管保温时，其层高小于或等于5m，每层应设一个支撑托盘，层高大于 5m，每层不少于2个，支撑托盘应焊在管壁上，其位置应在立管卡子上部20mm 处，托盘直径不大于保温层厚度管道附件的保温除寒冷地区外，室外加热管道及室内防结露保温的法兰、 阀门等附件按设计要求保温外，一般法兰、阀门，套管伸缩器等不应保温，并 在其两侧应留70〜80mm的间隙，在保温端部抹60〜70mm的斜坡，设备容器上 的入孔及可拆卸不见的保温层端部，应作成5mm斜坡，常件的管道附件，保温 结构如下：法兰、阀门绑扎保温施工：先将法兰两旁空除用散状保温材料，如玻璃棉 等或与管道保温材料相同的材料充满，法兰、阀门保温做法如图6-2、图6-3 所示：弯管绑扎保温施工：弯管处是管道系统膨胀比较集中的地方，膨胀量大 尤其是保温材料的膨胀系数与管道的膨胀系数不同时，更要注意，避免在使用 中破坏保温结构管壳类弯管保温结构：当管径V80mm时，如图6-4、图6-5所示。
施工方 法是：将空隙用散状保温材料填充，用镀锌铁丝将裁剪好的直角弯头的直角管 壳绑扎好，外做保护层当管径＞100mm时其结构如图6-4所示施工方法 是：按照管径的大小和设计要求选好保温管壳，在根据管壳的外径及弯管的曲 率半径，做好虾米腰的样板，用样板套在管壳外，画线裁剪成段，在用镀锌铁 丝将每段管壳按顺序绑扎在弯管上，外做保护层即可若每段管壳连接处有空隙可用同样的保温材料填充至无缝为止三、四通管壳保温施工：三、四通在发生变化时，各个方向的伸缩量都不 同，很容易破坏保温结构，所以在施工时一定要认真仔细绑扎牢固，避免开 裂，其结构如图6-6、图6-7所示四通的保温结构作法参照三通的作法膨胀缝的设置：保温管道支管20m处（供热管道）、支架处、拐弯前20〜30m处需留设膨胀 缝，并用石棉绳或玻璃棉填塞用预制瓦块做管道保温层，在预制直线管段上每隔5〜7m，应留设一条间 隙为20〜30mm的膨胀缝，在管弯处、管径小于或等于300mm时，应留设一条间隙为20〜30mm膨胀缝，膨胀缝用石棉绳或玻璃棉填塞，其做法如图6-8：用管壳制品做保温层，其操作方法一般有两人配合，一人将管壳缝割开对 包在管上，两手用力挤，另外一人缠保护壳，缠裹时要用力均匀，压茬要平 整，粗细一致。
块状保温材料采用缠裹式保温（如聚乙烯泡沫塑料），按照管径留出搭茬余 量，将料裁成幅宽200〜300mm，而且要边缠、边压、边抽紧注意把搭茬留在 管的内侧管道保温用铁皮做保护层，下料应比管径保温后的周长长2〜3m，便于折 边，其纵缝搭日应朝下，铁皮的大边长度，环形为30mm，弯管处铁皮保护层的 结构如图6-9设备及箱罐保温一般表面比较大，目前采用较多的砌筑泡沫混凝土块或珍 珠岩块、外抹麻刀、白灰、水泥保护壳等采用铅丝网、石棉灰保温做法，是在设备外表面焊一些钩钉，固定保温 层，钩钉的间距一般为200〜250mm，钩钉的直径一般为10mm，钩钉的高度与保 温层厚度相同，将裁好的钢丝网用钢丝与钩钉固定，在网上抹石棉灰泥，第一 次不宜抹太厚，防止粘结不牢下垂脱落，待第一遍有强度干固后，在继续分层 抹，直到达设计厚度待保温完成并有一定强度，再抹保护壳要求抹平压光应注意的质量问题保温材料使用不当，交底不清，做法不明，应熟悉图纸，了解设计要求的 厚度，不允许擅自变更保温做法，严格按设计要求施工保温层厚度，不按设计规定施工，主要凭经验施工，对保温的要求理解不 深表面粗糙不美观，主要是操作不认真，要求不严格。
空鼓、松动不严密，主要原因是保温材料大小不合适，缠裹时用力不均 匀，搭茬位置不合理成品保护管道及设备保温，必须在地沟及管井清理干净，不再有下道工序损坏保温 层的前提下方可进行一般管道保温应在水压试验合格，防腐已完成，方可施工，不可颠倒工 序保温材料进人现场不得雨淋或存放在潮湿的场所保温后留下的碎料，应由负责施工的班组自行清理明装管道的保温，土建如喷浆在后，应有防止污染保护层的措施如有特殊情况需拆除保温层进行管道处理或其他工种损坏保温层时，应及 时按原要求修复。
