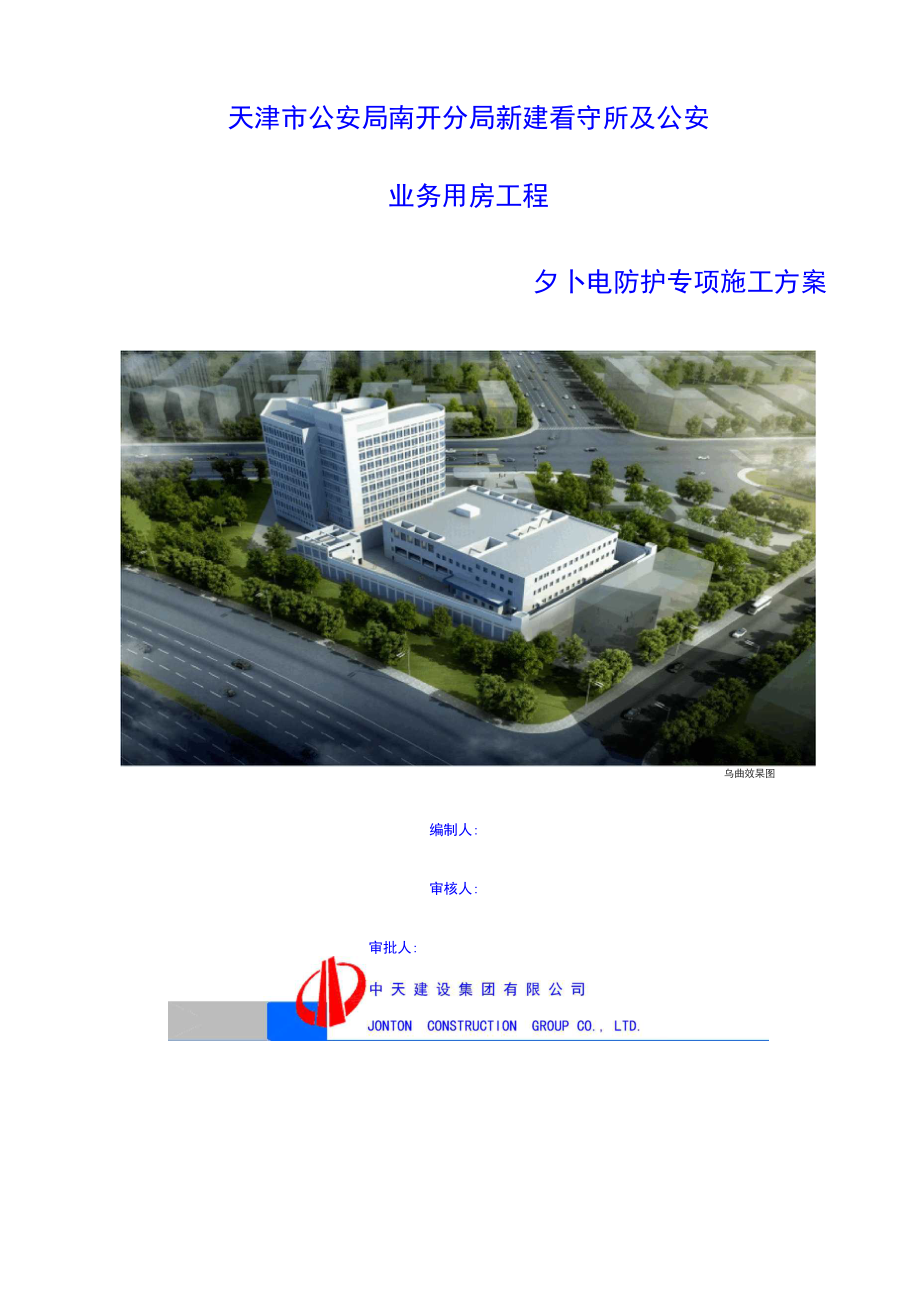

天津市公安局南开分局新建看守所及公安业务用房工程夕卜电防护专项施工方案乌曲效杲图编制人:审核人:审批人:天津市公安局南开分局工程项目部第一章编制说明 3第二章编制依据 31、 整体概况： 32、 项目概述： 33、 建筑概述： 4第四章防护方案 5第五章搭设方法 9一、 准备工作 9二、 施工程序： 9三、 绑扎方法 9第六章施工安全措施 10第七章安全技术措施 10第八章防护架体检查 11一、 防护搭设和使用前的检查 11二、 防护架使用期间的检查 11三、 防护架在特殊情况下的检查 11四、 管理 11第十章文明施工安全施工 12第十一章其他有关注意事项 12第一章编制说明本施工方案是按照“天津市公安局南开分局新建看守所及公安业务用房施工 图纸”所提供的信息以及施工组织设计为基准编制第二章编制依据2.1、 现场总平面图2.2、 施工现场实地勘察2.3、 《施工现场临时用电安全技术规范》(JGT46 —2005)2.4、 《建筑施工安全检查标准》(JGT59 —2011)2.5、 国家相关规范规定2.6、 施工组织设计第三章工程概况1、整体概况:工程名称：天津市公安局南开分局看守所及公安业务用房工程 建设单位：天津市公安局南开分局 设计单位：天津市美兴建筑设计事务所 监理单位：天津市勘岩工程建设监理有限公司 勘察单位：天津市勘察院 施工单位：中天建设集团有限公司建设地点：天津市南开区密云路30号(天津市南开区红旗毛纺织厂)地块 内规划范围：本项目位于天津市南开区，快速路东侧，密云路西侧。
周边建筑物：南侧为加油站；东侧为天津理工大学博爱医药科技园和昔阳南 里小区；北侧为安保公司用地；西侧为密云二支路桥现场规划：现场规划1个出入口，在西侧密云二支路处；西侧靠近围墙由南 至北依次为办公区、生活区、加工区2、项目概述:规划可用地面积19174.6 m2,项目使用功能:保安用地,项目地上为业务楼、 看守所、门卫室和相应设备用房，地下主要为汽车库及设备用房3、建筑概述：天津市公安局南开分局由公安业务用房、看守所、门卫1、门卫2及锅炉房 组成，本工程总用地面积19174.6 m?,建筑占地面积4217.9 m?,总建筑面 积：21000m2 其中地上建筑面积17000m2，地下建筑面积4000 m?,各 幢号建筑指标如下表：幢号建筑面积 (m2 )建筑层数建筑高度(m )公安业务用房11300地下1层、地上9层39.45看守所5500地上2层，局部3层14门卫146地上1层4门卫2及锅炉 房154地上1层，局部2层9.45地下工程4000地下1层地下一层高3.7m设计合理使用年限：50年建筑危险分类：看守所、门卫1、门卫2及锅炉房均为多层民用建筑；公安 业务用房为二类高层；地下车库为III类汽车库。
建筑耐火等级：看守所、公安业务用房、门卫1、门卫2及锅炉房均为二级； 地下车库为一级建筑防水等级：看守所、门卫1、门卫2及锅炉房均为二级，公安业务用房、 地下车库均为一级抗震设防烈度：均为7度，加速度0.15g建筑结构形式：均为框架结构建筑结构的抗震类别为乙类场地工程设计标高：看守所、公安业务用房土0.000m相当于大沽标高+2.60m ； 门卫1、门卫2及锅炉房土0.000m相当于大沽标高+2.30m 现场总平面图第四章防护方案现场甲方提供两台变压器，变压器位置在现场东北角，临近人行道路，搭设 变压器外电防护架体，架体高度超过变压器高压线2米，水平距离高压线2米， 变压器四周均做防护高度超过变压器2米，做法与单排防护架相同采用绝缘材 料干燥的杉木搭设防护架，搭设参数为：步高1.5米，搭设高度为超过高压线2 米，立杆入地1米，同时在高压线保护架上设警戒牌和夜间警示灯警示牌上写： “高压危险”防护架顶部安装夜间警示灯注明：由于现场塔吊没有覆盖到外电防护，因此未设置架顶rT^y500k J150Cp J1496p Jg.『 I‘ rOOLTI■\jr\\\\\/ / /jfX-XV/ \/ \ // .■■■ ////\\\、/////\\\\X\\\、// //jZX\ /XFZ / /jZf\\J，轴/ ////\\\Xn n ns丄 -上J- —lid防护架立面图防护架剖面图1. 搭设材料1.1根据实际现场情况，用干燥的杉木，搭设防护架，其中立杆小头直径不 小于70mm，大头直径不大于180mm，长度不小于6米，横杆小头直径不得小 于80mm，杉木杆不得腐朽，表面不见虫眼。
1.2绑扎铁丝用12#脚手专用铁丝，镀锌铁丝使用时不允许用火烧，次品和 锈蚀严重的镀锌铁丝不得使用1.3维护材料采用150mm宽板条，上刷黄黑道2. 搭设尺寸要求2.1防护架总长按变压器长度确定立杆间距为1.5米，水平杆步距为1.5 米第一步扫地杆距地为0.15米，防护架距高压线距离不得小于2米2.2防护栏每隔5米设抛撑一根抛撑必须与地面牢固连接，以保护防护架 的稳定2.3门口处的双排双层防护架在通道部位加设竖向支撑，以保证门洞的牢固 性2.4将立杆和抛撑杆埋入地内不小于1米保证其下部牢固，基底夯实不下 沉2.5防护架应牢固稳定，具有抗风能力3. 斜交：木杆倾斜相交•如立杆与倾斜撑的交处，立杆与剪刀撑的交处，大 横杆与斜撑的交处应采用斜十字扣的绑扎方法，斜十字扣用的铁丝两个单头必 须从木杆交角最小处插入，才能扭紧，保持木杆不松动4. 木杆接长：木杆接长采用顺扣绑扎法接头长度不小于1.5米，帮口不少 于3点，两端及中间各1点，扣的间距不大于0.75米接长处必须防止弯折扣 松动，以免影响防护架的整体稳定和局部受力状况恶化5. 搭设标准5.1立杆：立杆应大头朝下，上下垂直，立杆杆身垂直偏差不得超过架高的 1%。
且不得大于100mm，不得向外偏斜最后一根立杆应大头朝上为使立 杆顶端齐平，可将高处的立杆向下搓动立杆必须按规定进行接长相邻立杆的 接头至少应错开一步架，接头的搭设长度应跨两层大横杆，且不得小于1.5米 为使接长后的立杆位于同一平面内，上下立杆的接头应沿纵向错开5.2大横杆：大横杆应绑扎在立杆的内侧，沿纵向平放大横干必须按规定 接长，接长应置于立杆处大头伸出立杆200 —300mm ，并使小头压在大头上 搭接长度不少于1.5米，接头位置，上下相临大横杆的接头长度应错开一个立杆5.3小横杆：小横杆应绑扎在大横杆上，大头朝里伸出大横杆的长度不小 于200mm，小横杆应等距离均匀布置，不得抽拆其底端埋入土中，底角距立杆纵距一致5.5剪刀撑：剪刀撑设置在脚手架外侧与地面成45 —60°角的交叉杆件 从上至下与脚手架其立杆同步搭设杆件的端步应交于立杆与大横杆的结点处， 并与立杆和大横杆绑牢剪刀撑本身与立杆、大横杆相交处应绑牢5.6抛撑：抛撑与地面成45 —60°角防护架搭设到了步高时，全高度大于 7米，且墙体暂时无法设置连墙件应每隔5米设置一根抛撑，其底角埋入土中5.7内部：架体内部设置剪刀撑，以保证架体整体稳定与地面成45 —60°角 的交叉杆件，从上至下与脚手架其立杆同步搭设。
第五章搭设方法一、准备工作1. 清楚施工现场的障碍物2. 夯实搭设防护架范围内的回填土3. 根据材料粗细、材质、外形等进行合理挑选分类，决定用途及使用部位4. 根据防护架的平面几何形状和搭设高度，确定防护架的搭设形式及各部分 的位置二、施工程序:确定立杆位置——挖立杆坑——竖立杆——绑大横杆——绑拉杆——绑抛 撑、斜撑、剪刀撑等一一设置连电杆点——搭设安全网一一安全警示标志1. 立杆坑，通长坑深1000mm坑口直径较立杆直径大于100mm坑底直 径稍大于坑口直径，这样，可容纳较多的回填土坑口的自然图破坏力较小，易 于将立杆拉紧，埋设稳固2. 扫地杆：防护架搭设高度较高，在立杆底部加绑扫地杆3. 竖立杆：先竖两端头的立杆，再立中间的立杆立杆竖好后，应纵成行， 横成列，杆身要垂直立杆弯曲时，其弯曲面应顺纵向方向，即不能朝高压线面 也不能背向高压线面以保证大横杆与立杆接触良好4. 绑大横杆：防护架两端大横杆的大头应朝外绑扎第一步架的大横杆时， 应检查立杆是否埋正、埋深同一步架的大横杆大头朝向应一致上下相邻两步 架的大横杆大头朝向应相反，以增强防护架整体稳定5. 双排架绑小横杆：小横杆绑在大横杆上，相邻的两根小横杆的大小头应相 反放置。
小横杆绑在立杆上，上下相邻的两排小横杆应绑在立杆的不同侧面，小 横杆伸出立杆部分的长度小于300mm6. 绑斜撑、剪刀撑、抛撑：防护架搭至三步以上时，即应绑设抛撑、斜撑、 剪刀撑（防护架长13米）7. 设置在电杆上：防护架高度超过7米时，随搭设防护架随设置连电杆点8. 打折安全网：按《建筑安全网搭设安全技术规范》规范进行安全网应与 脚手架立杆、横杆绑扎牢固，绑扎间距小于.0.3米9. 安全警示标志：在架体上方每隔4米左右挂警示红旗，同时放置夜间警示 红灯，在架体面对施工现场一面是挂警示标语所有警示标志必须安装牢固三、绑扎方法1. 直交：木杆垂直相交如立杆与大横杆相交处，立杆与小横杆相交处应采 用平插十字扣或斜插十字扣的绑扎方法平插十字扣绑扎方法的绳扣不易松动， 横杆沉降量小，效果较好绑扎铁丝要扭紧，使木杆不松动，又不要扭紧过度, 使铁丝绞断或受伤第六章施工安全措施1. 搭设与拆除防护架必须由具有高压防护资质的专业队伍进行，操作人员必 须持上岗证,且不得穿高跟鞋作业不适合高度作业的人员不得上岗（如恐高症）， 操作时必须佩戴安全帽、安全带，穿防滑鞋2. 操作人员进入现场必须遵守安全生产六大纪律，必须戴好安全帽和安全带, 并扣好安全扣。
3. 大雾、大雨和大于4级以上的大风天气，不得进行防护架的高处作业，雨 天后作业必须采取安全防滑措施4. 初设时应有临时支撑，防止初设的立杆倾倒伤人5. 在搭至近高压线时，须注意传递的竹杆不得与高压线相碰，操作人员必须 互相提醒，互相关心6. 在整改时，必须有专业的安全员全程巡视监控操作人员操作的各环节的安 全动态情况发现有不合安全规范的地方，尤其是在距离高压线很近的时候必须 全程监控搭设技术要求进行8•作业人员在搭设过程中，注意架体升高时防止竹杆，特别是小横杆坠落伤 人9.搭设前应搭设警示线，并指派专人看守，防止人员进入警戒区第七章安全技术措施1. 严格对班组进行安全用电教育，特别是电工，塔吊驾驶员，除必须的安全 交底、教育外针对场内的高压线、变压器的使用安全，要求每日要值班检查， 任何人未经允许不得入内2. 项目部把高压线、变压器立为重大危险源，针对重大危险源安排专职安全 员每日巡检，项目部实行周检制度3. 防护架搭设前必须根据规范规定施工方案，制定防护架的安全技术措施4. 为防止塔吊臂碰撞防护架，现场设监管人一名，负责监督防护架边堆放材 料5. 塔吊设专职指挥一名，在高压线、变压器的上方吊物时有专人指挥。
6. 搭设时应通长拉线，立好立杆档第八章防护架体检查一、防护搭设和使用前的检查1. 防护架搭设至三步架高时，应按设计要求检验符合后继续向上搭设至要求 高度，并由工地技术负责人和安全员会同搭设班组按规定项目和要求进行检验, 检验合格后办理交接手续方批准交付使用2. 检验要求如下：（1 ）整体防护架必须保持整体稳定、垂直，不得向外倾斜2） 防护架与电杆的连结点及剪刀撑必须牢固，间距符合设计规定3） 木杆、镀锌铁丝的规格尺寸和材质必须符合规定4） 立杆、斜杆底部要牢固，填土要夯实，不得有松动现象5 ）各杆件的间距及倾斜角应符合规定6）镀锌铁丝绑扎应符合规定，且不允许一扣绑扎三根杆件二、防护架使用期间的检查1. 防护架使用期间必须设专人经常检查2. 检查项目如下：1 ）防护架是否出现倾斜于变形2） 绑扎点镀锌铁丝有否出现松动和断裂3） 立杆是否出现沉陷和悬空检查后不合格的部位必须及时修复或更换，符合规范规定后方准许继续使用三、防护架在特殊情况下的检查大雨、大风、大雪及冰雪融化后，必须重新对防护架进行详细检查，符合要 求后方可继续使用四、管理1. 材料部门购进的防护架木材规格与材质应符合规范要求，不得使用残次品 作为防护架的部件使用。
2. 施工过程中，未经技术负责人批准后，不得随意拆除防护架上的杆件，并 应及时清除防护架上的垃圾和冰雪等杂物3. 木杆应按规定分别堆放，四周应设置消防四材，如消放水桶等备用 第九章防护架拆除1. 架子使用完毕后应由专业架子工拆除防护架2. 防护架拆除时，作业区及进出口处必须放置境界标志，派专人指挥，严禁 非专业人员进入3. 拆除的材料应从上而下传递或利用滑轮和绳索运送，不得从架子上向下随 意抛落4. 木防护架拆除的要求：（1）防护架拆除必须严格遵守自上而下按顺序进行，后帮先拆，先绑后拆 拆除顺序如下：安全网——剪刀撑——小横杆——大横杆——立杆等严禁上下 同时拆除作业，严禁采用推倒或拉倒的方法拆除2 ）拆除杆件时的注意事项如下：立杆：先抱住立杆再解开最后两个绑扎扣大横杆、剪刀撑、斜撑：先拆中间绑扎扣抛撑：先用临时支撑加固后，才允许拆除抛撑剪刀撑、斜撑及连接点上，能在拆除层上拆除，不得一次全部拆除第十章文明施工安全施工现场文明施工，安全施工应符合施工组织设计及现场的其他要求第十一章其他有关注意事项一、一般注意事项1. 在搭设及拆除时，应停电作业，并进行相关的交底，作业前应 由电气工程技术员或专职安全员负责监护。
2. 在上部水平横杆上油化红黄色标志和悬挂醒目的标志牌3. 不得在防护架上搭载和负重4. 夜间施工时，必须设置足够的照明，并设专人看护防护架，防 止意外事件的发生，并应设置障碍灯5. 防护架不得与高压线杆拉接，接头不得搭接高压线上6,.为防止高压线路感应电场，防护架上至少做两处保护接地，其 接地电阻值不大于4欧姆7. 在使用防护架的过程中，每天派专人检查，监护管理，发现问 题及时整改8. 搭设后必须经监理、甲方验收合格后方可使用。
