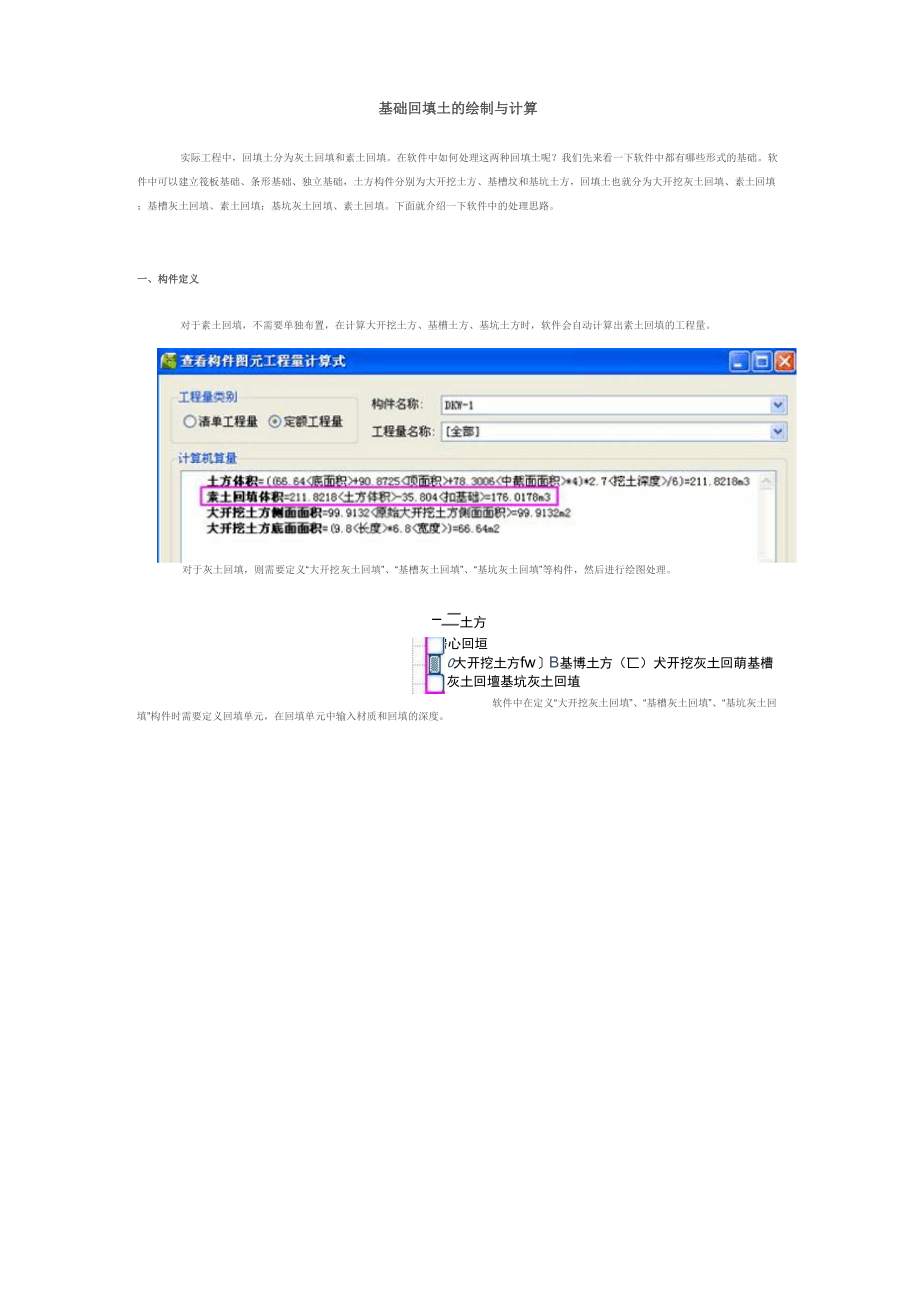

基础回填土的绘制与计算实际工程中，回填土分为灰土回填和素土回填在软件中如何处理这两种回填土呢？我们先来看一下软件中都有哪些形式的基础软件中可以建立筏板基础、条形基础、独立基础，土方构件分别为大开挖土方、基槽坟和基坑土方，回填土也就分为大开挖灰土回填、素土回填；基槽灰土回填、素土回填；基坑灰土回填、素土回填下面就介绍一下软件中的处理思路一、构件定义对于素土回填，不需要单独布置，在计算大开挖土方、基槽土方、基坑土方时，软件会自动计算出素土回填的工程量对于灰土回填，则需要定义“大开挖灰土回填”、“基槽灰土回填”、“基坑灰土回填”等构件，然后进行绘图处理二土方O大开挖土方fw〕B基博土方（匸）凹房心回垣犬开挖灰土回萌基槽灰土回壇基坑灰土回埴软件中在定义“大开挖灰土回填”、“基槽灰土回填”、“基坑灰土回填”构件时需要定义回填单元，在回填单元中输入材质和回填的深度构件名称1-DOHT-1属性编辑框¥属性名称犀性值附加名称DKWHT-1-1材质3:诙土□深度（mm）3000备注□软件中灰土回填的分层（建立灰土回填单元即分层，考虑回填时遇到土质转换而置的灰土回填单元）是按水平方向分的，而实际工程中的灰土回填和素土回填大都为下图所示来回填的。
这样，在软件中可以只建立一个灰土回填单元，修改好材质及回填厚度，然后手工绘制灰土回填构件即可二、灰土回填与素土回填的计算我们以大开挖土方中素土回填和灰土回填为例进行讲解1、大开挖灰土回填体积【HTHTTJ】=计算大开挖灰土回填体积（为扣减掉基础构件及其它构件后的体积）灰土土回回14300（題方向为眈00mm）(300200100心00±0.000筏板基础P地下室4如图中所示，大开挖灰土回填体积为“大开挖底面积*回填厚度-地下室所占体积-筏板基础-垫层”2、素土回填体积【HTTTJ】=土方体积（包括冻土和湿土体积）-扣大开挖-扣基础其中“扣大开挖”的工程量包括大开挖灰土回填的工程量和基础构件的工程量，“扣基础”的工程是指地下室净空体积14800（宽度方向为8800mm）'I1300200100。
