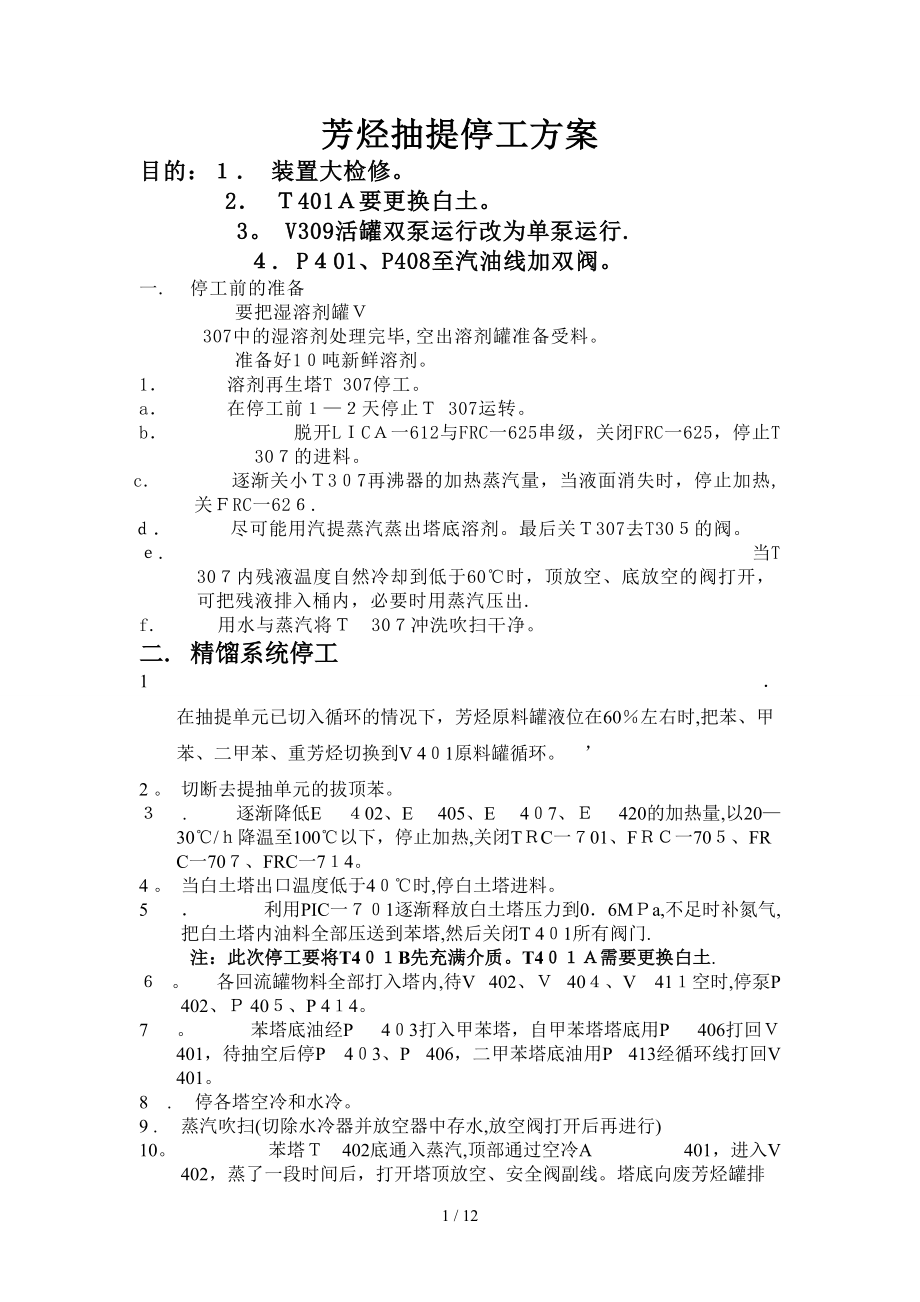

芳烃抽提停工方案目的：１． 装置大检修 2． Ｔ401Ａ要更换白土 3 V309活罐双泵运行改为单泵运行. ４. P４01、P408至汽油线加双阀一. 停工前的准备要把湿溶剂罐Ｖ 307中的湿溶剂处理完毕,空出溶剂罐准备受料准备好1０吨新鲜溶剂1． 溶剂再生塔T 307停工a． 在停工前１—２天停止Ｔ 307运转b． 脱开LＩCＡ一612与FRC一625串级，关闭FRC一625，停止T 30７的进料 c. 逐渐关小Ｔ3０7再沸器的加热蒸汽量，当液面消失时，停止加热, 关ＦRC一62６. ｄ． 尽可能用汽提蒸汽蒸出塔底溶剂最后关Ｔ307去T30５的阀ｅ. 当T 30７内残液温度自然冷却到低于60℃时，顶放空、底放空的阀打开，可把残液排入桶内，必要时用蒸汽压出.f. 用水与蒸汽将Ｔ 30７冲洗吹扫干净二. 精馏系统停工1 ． 在抽提单元已切入循环的情况下，芳烃原料罐液位在60％左右时,把苯、甲苯、二甲苯、重芳烃切换到V 4０1原料罐循环 ’2 切断去提抽单元的拔顶苯３ . 逐渐降低E ４02、E 405、E 4０7、Ｅ 420的加热量,以20—30℃/ｈ降温至100℃以下，停止加热,关闭TＲC一７01、FＲＣ一70５、FRC一70７、FRC一7１4。
4 当白土塔出口温度低于4０℃时,停白土塔进料5 ． 利用PIC一７０1逐渐释放白土塔压力到0．6MＰa,不足时补氮气, 把白土塔内油料全部压送到苯塔,然后关闭T 4０1所有阀门. 注：此次停工要将T4０１B先充满介质T4０１Ａ需要更换白土.６ 各回流罐物料全部打入塔内,待V 402、Ｖ 40４、V 41１空时,停泵P 402、Ｐ 40５、P 4１4 苯塔底油经P 4０3打入甲苯塔，自甲苯塔塔底用P 406打回Ｖ 401，待抽空后停P 4０3、P 406，二甲苯塔底油用P 413经循环线打回V 4018 . 停各塔空冷和水冷9 . 蒸汽吹扫(切除水冷器并放空器中存水,放空阀打开后再进行)10 苯塔Ｔ 402底通入蒸汽,顶部通过空冷A 401，进入V 402，蒸了一段时间后，打开塔顶放空、安全阀副线塔底向废芳烃罐排凝V402顶放空打开并见气11. 甲苯塔T ４03底通入蒸汽,顶部通过空冷Ａ 4０2，进入V 40４，蒸了一段时间后，打开塔顶放空、安全阀副线，塔底向废芳烃罐排凝V4０4顶放空打开并见气.1２. 二甲苯塔T 40７底通入蒸汽，顶部通过空冷A 404进入V ４1１,蒸了一段时间后,打开塔顶放空、安全阀副线，塔底向废芳烃罐排凝，各通向废芳烃罐管网的低点都打开。
Ｖ４11顶放空打开并见气抽提系统停工 脱重塔单塔停工 1 当抽提改循环时，抽提进料泵P ３03改抽原料罐Ｖ 309中的油，同时停抽回流罐 V 3０1中油 2 脱重塔底重沸器降温,停止Ｔ ３01进料,回流泵P ３０2视回流罐V 30１液位高低打回流至抽空,停P 302 3 启P 30１将T 3０1底油经重汽油线抽出至泵抽空，停P ３01. ４ 塔T3０１底通入蒸汽,顶部通过空冷Ａ ３01，进入V 301，蒸了一段时间后，打开塔顶放空、安全阀副线,塔底向废芳烃罐排凝Ｖ３0１顶放空打开并见气. 抽提系统降负荷及退溶剂. 1 把混芳与抽余油同时改至原料罐V 309 ２ 逐渐把抽提进料降至设计负荷的5０％，并相应调整以下各量：溶剂量ＦRC 6０８、反洗量ＦRC一6１７、T ３04顶蒸汽速率FRＣ一613、T 3０3洗涤水量LＩＣA一6０4、Ｔ 306顶蒸汽速率FRC一6２4及第二溶剂量FRC一6１0 3 相应减少再沸器E 3０９、E ３11的加热量，维持塔底温度 ４ 当装置仍处于正常运转时,投用E 315，退部分溶剂到Ｖ ３06， 使T 302、T 304、T 305三塔塔底液位下降到40一5０％，尽量减少系统内的溶剂。
5 在抽提油和抽余油改循环后，停注消泡剂，并在注消泡剂罐V 30８中注入满罐纯甲苯，如系统使用了第三和第二溶剂的话,分别关相应阀，停止使 用 抽提系统的停工 １ 关第一次溶剂同时开二次溶剂，停T ３02进料，关闭FRC一60８、TＲC一６０2及ＦRC一6１3，使溶剂在T 3０5、E ３1２和T 30４间进行循环 2 当抽提塔压力降到０．35MＰa左右，关FRC一607，切断T 302和T ３０3的关系 3 当无抽余油时，停泵P 3０５及循环水泵P 304 ４ 当Ｔ 302液体不能自压至Ｔ 30４时，向T 302补Ｎ２(或用进料）将T 302中溶剂全部压入T 304、T ３02, 无界位时，停止T 302压油. 5 T 3０4、T 305继续维持正常操作,将富溶剂中烃全部蒸出，Ｖ 302、V 303液位不能维持时，T 304、T 3０５以20—30℃/H降温，过程中保持两塔液位4０-50％，溶剂多时经E 315退至V ３0６ 6 随着塔温下降，水循环停止.停蒸汽喷射泵EJ一301，逐渐提高T 305的绝对压力. 7 当回流罐Ｖ 302液位空时停Ｐ 308,水位空时停P 307，当回流罐V ３０３液位空时停P ３１1，水位空时停Ｐ 310，当芳烃水洗罐V 304无芳烃时，可停水洗泵P 313。
系统退液 1 当循环溶剂温度降至50℃以下时，将循环溶剂经Ｅ 31５退至溶剂罐，并打开Ｔ 304塔釜堰板联通阀，排空后关闭此阀,停泵P 306和P３09 2 用泵P 3０6将Ｔ 3０4所有液体打入T ３０５中，并用P 3０9打入废溶剂罐V 45３,直至塔内无液面 3 T 303内洗涤水压入T 30６中，待界位消失时停止,T 3０3内抽余油走退油线，经P 30８打入原料罐Ｖ ３09 4 停空冷A 30２和A 303. 5 将Ｖ ３03内芳烃全部减入V 304中，将V 3０4中水排入T ３05中，V ３0４内芳烃 用P ３１3打回V 3０９ 6 将T 3０6内水由P ３12打入T ３０5中,再用P 309Ｂ打入湿溶剂罐 ７ 用氮气把设备及管道内的残液全部吹到废溶剂罐V 45３，压力不大于0．1５ MPa（表压） T ３０2和T 304蒸汽吹扫 1 关闭Ｔ 3０２和Ｔ ３04所有出入口阀,在Ｔ 302和T 304底给蒸汽，打开入T 30２贫剂安全阀副线，T ３02底排凝阀开,底液排入废剂罐 2 T 30４：顶蒸汽经A ３02和E ３０8入V ３0２，走顶部进入放空罐V 454，塔底和容器底部向废芳烃罐排凝。
3 蒸塔结束后，用氮气吹扫系统内存水等，直至测爆合格进行氮封 T 30３,T 305,T 306蒸汽吹扫 1 关闭以上三塔所有进出口阀，在塔底给入蒸汽. 2 T 303和Ｔ 306顶部安全阀副线开，走蒸汽,冷凝液自塔底排入废芳烃罐 3 T ３05顶部蒸汽经A 30３和E 310进入V 303，顶部蒸汽进入V 305和排入放空罐V 454，塔底和罐底冷凝液经管网排入废芳烃罐 4 待蒸汽吹扫结束后，用氮气吹扫，直至测爆合格，然后进行氮封5． 以上各塔蒸汽吹扫时,注意各水冷器切除并放空器中存水，放空阀打开后方可进行溶剂油系统停工 反应部分停工1． R 401入口以２０℃／h降温至1５0℃恒温. 进料量以0.5ｔ／ｈ降至2.5t／h停进料 系统维持1５0℃,氢气循环带油４小时.2. 氢气带油4小时后且V 407液位不再上升时,R 401入口温度以30℃／h降至1０0℃，100℃恒温氢气带油2Ｈ，停热载体 停氢气循环，将Ｖ 407油压至T 40４.4． 充N2置换至H＋R＜05%,Ｒ 40１出入口根据需要添加盲板,系统充N2至0．05 Ｍａp，N2保护。
分馏部分停工1 反应部分降温时,将6＃、１20＃溶剂油及重汽油皆改入V 406.2． 反应部分降温时,T 404底温以20—３０℃/ｈ降至1０0℃.3. R 401停进料后，T 40４、Ｔ 4０5、T ４06停止加热,自然降温.4． 停Ｔ 405、T 4０6进料，底油经循环线自压入Ｖ 406.5 视Ｖ 408液面情况开停回流泵P 4１0,至V 40８抽空6. 塔底温度低于６0℃时,启P 4０9将Ｔ 4０4底油经循环线打入Ｖ 4０６,至抽空后,各低点放油至污油罐７． 打开塔部分所有放空阀,关闭回流罐与瓦斯相连阀8. 自塔底引蒸汽吹扫至动火条件蒸汽吹扫（切除水冷器的水并放空器中存水后进行） 热载体停工 １ 准备工作 联系调度，成品车间准备收重污油.并改好退油流程,准备好螺丝浇润滑油的工具. 2 降温退油 a 精馏、溶剂油岗位开始降温时F 451相应降温，并保持热载体量不变 b 当F 451出口温度降至200℃时,各高温法各高温法兰螺检浇润滑油，当F ４5１出口温度降至150℃时,各单元无需供热，炉子熄火,继续循环降温,开加热炉烟道挡板,让其自然通风. c 待重整停工，与重整系统的热载体单元同时退油出装置，并投用E 602. d Ｐ ６０1抽空时停泵 3 轻油洗涤 ａ 重整三塔油自压经退油线（P 10４B上）去热载体系统，塔压不足时用P 102B、 P10５B、P 202A抽，直至V ４５1中油可满足两系统循环为止。
ｂ 启动P 601、P 4５1,热载体轻油洗涤2ｈ c 洗涤完毕，走污油线退出装置 4 蒸汽吹扫 a 用蒸汽把管线内油顶入Ｖ 451,再用泵打出装置，直到抽空为止，顶油过程中，各重沸器应逐台打开 b 停蒸汽,打开各低点放空，放净液体 吹扫流程 抽提部分 Ｔ ３01系统 ﻩ 塔顶放空 ﻩﻩﻩ安全阀 ﻩﻩ ﻩﻩ ﻩ 顶放空 ﻩ ﻩ ﻩﻩﻩ 底放空 ﻩﻩﻩE 3０1 A ３0１A/Ｂ Ｅ 303 ﻩ V 301 ﻩ 放空线ﻩﻩ Ｖ 45４ ﻩﻩ ﻩﻩ ﻩ ﻩﻩ ﻩP ３03A/Bﻩ V 309 ﻩﻩﻩ ﻩ ﻩ ﻩ P ３0２XT 301底给汽 ﻩ回流线ﻩ FＲＣ-602ﻩ P 3０2出口 ﻩﻩ进料线 E ３０2(壳) E 3０1（管)ﻩ 重整稳汽出装置处 ﻩ ﻩ ﻩ P 303出口ﻩ 重整稳汽出装处 ﻩﻩE 302ﻩ P ３０lＡ/Ｂﻩ P 30３跨线 E 305 V30９入口 ﻩﻩﻩ塔底放空 Ｅ 304 T303系统 ﻩ 顶放空 SＶ３03ﻩ Ｖ455塔顶线 P30５A/B入口水洗水线 ﻩP31０A、B出口 ﻩ ﻩ ﻩﻩV４0６入口ＦRC-612 ﻩﻩﻩP３０5Ａ、Ｂ出口塔底给汽ﻩE-306ﻩ ﻩFRＣ—60７下游ﻩﻩ ﻩ FRＣ-６11 P304出口P304A、B入口P３０8入口LICA—604（上）底放空 T30２系统 ┌──→ 顶放空 │ ├──→FRＣ—60７（上） │ ├──→ SＶ302(上） │ ┌─→ＦRC-606（上) │ │ ├──┰─ＦＲC－６08 └→E307管 ─┬┬──→E312(管）─→P30９出口 T３02底给汽→│ ┃ ││ │ ┗━→ TRＣ-602 ─────┘└─→FRＣ61０（上) ├─┲━→ FＲＣQ-605→P3０3(出口） │ ┃ │ ┡━→ FRC-606（下） │ │ │ └─→ V309入口 │ ├───→ FRC—61７ ━━━━→ P308A/Ｂ（出口) ├P３025──┬───→ V3０７（入口) │ │ │ ├───→V30９入口 │ │ │ ├───→ P31６出 │ │ │ ├┬─→ E３15→Ｅ307前放空伐 │ ││ │ │└──→ P31５（出口） │ │ ┏━→ V3０6入口┳━━→顶放空 │ └─┦ ┣━━→ N2系统 │ └─→P315出口 ┞──→P3１5入口 │ └──→P31４出口 ├ P305４──┬──→P308A入口 │ │ │ ├──→P31７入口 │ │ │ ┕━━→FRC—609（上) ├─→废溶剂管网 → V453 │ └─→底放空 注： 1. P３14出，入口接胶带或用N2反吹. ２。
各排废芳烃伐门都开,吹至V45５． T30４系统顶放空 ﻩ SＶ 304 ﻩV 45４ ﻩ ﻩﻩ Ｐ ３0８A出口 ﻩ ﻩ ﻩﻩ ﻩFＲC－624（下) ﻩﻩ ﻩﻩ P 402出口拔顶苯排放阀 ﻩﻩ ﻩﻩ ﻩ ﻩ ﻩ顶放空MEA线反吹 ﻩ 塔顶线—FRC-613 ﻩﻩﻩ ﻩSV 3０5-V ４５4 ﻩ ﻩ ﻩ Ａ 3０２-E 308-V 30２ ﻩ 底放空 塔底给汽 ﻩﻩ ﻩﻩ ﻩ ﻩ Ｐ 307入口 ﻩﻩ ﻩ ﻩ FＲC—6１5 ﻩ P 307 ﻩ ﻩ ＬP 30８入口 ﻩ P307A ﻩ ﻩﻩﻩﻩ ﻩ ﻩ LICA—6１1(下）进料线 ﻩFRC－6０9（下） ﻩﻩ 第二溶剂线 ＦRC—61０（下） ﻩ ＳＶ 302（下) ﻩﻩ 退溶剂线ﻩﻩP 30８入口 垫溶剂线 ﻩ至溶剂系统 ﻩ 底放空 ﻩﻩ P 3０6入口 T 305系统 ﻩ ﻩ放空SＶ 30６Ｖ ４54 顶放空 ﻩ ﻩﻩ ﻩﻩﻩﻩＴV-６05ﻩﻩＰRC－0８（下） ﻩ ﻩ ﻩﻩ ﻩﻩﻩ ﻩEJ３01（前) ﻩ ﻩＡ303A/B—E 3１０-Ｖ303ﻩ 平衡线 ﻩＰ３1１出口 LICA－6(上） ﻩ ﻩ ﻩﻩﻩﻩ P３10出口ﻩＦRC—62(上） ﻩ ﻩ ﻩ P3１1入口 ﻩ ﻩ ﻩﻩ ﻩFRC-6２2（下) ﻩ ﻩ ﻩﻩﻩ ﻩﻩP310入口ﻩﻩﻩ ﻩ ﻩ ﻩﻩﻩ底放空T３05底给汽 ﻩ回流线 FRＣ—６20 ﻩ P311出 ﻩﻩﻩﻩ ﻩ ﻩ ﻩﻩﻩ 顶放空ﻩ ﻩﻩ ﻩ ﻩ ﻩﻩSV 3１0ﻩﻩﻩ ﻩ ﻩ ﻩﻩ ﻩﻩﻩﻩ PRＣ—609Ｖ４0１ ﻩ ﻩﻩﻩﻩﻩﻩﻩ ＬICA—610→P 313→MI3１０→V３04 ﻩﻩﻩﻩﻩﻩﻩ ﻩ ﻩ FRC－6２7P3１2 ﻩ ﻩ ﻩﻩ ﻩﻩ Ｐ313入口ﻩﻩ ﻩ LIC-6０8→T30５入口ﻩﻩ ﻩﻩﻩﻩﻩ 底放空ﻩﻩ P３０6出口ﻩﻩﻩﻩP309入口ﻩ ﻩﻩ废溶剂管 V45３ﻩ ﻩ 汽提蒸汽线 FRC-624(下）汽提水线ﻩP31２出口ﻩﻩ ﻩ ＬＩCA-６11(上） EJ 301系统：FRC-6０８(上） ﻩ ﻩﻩ ﻩ 顶放空SV307蒸汽 ﻩEＪ301ﻩﻩＥ31４ ﻩV３05ﻩ放空线ﻩﻩＶ454TV305顶放空底放空 T ３0６系统: ﻩﻩ ﻩﻩ FRC—62４(上） ﻩ ﻩ SV 3０8 ﻩﻩ ﻩﻩ汽提水进料线—LＩCA－604（下)ﻩﻩ ﻩ P３07A/Ｂ出口P 312入口给汽 Ｔ 306ﻩ PRC—６11（上） ﻩ ﻩﻩﻩ ﻩＬＩCＡ-611(下) ﻩﻩ ﻩﻩﻩ底放空 T 3０7系统: ﻩﻩﻩ顶放空 ﻩ ＳV ３０９ ﻩﻩﻩ 顶出口管放空 底给汽 ﻩPRC－６11（下）ＦRC－６２5 ﻩ贫剂线前放空 ﻩﻩﻩﻩ ﻩ放空退溶剂ﻩﻩP4５01 ﻩ ﻩ废剂装桶管线 精馏部分 T 40１系统: ﻩ ﻩﻩ SV ４01 A ﻩﻩﻩ ﻩﻩ 顶放空 ﻩ ﻩﻩﻩ ﻩﻩ底放空 N2自管网 ﻩﻩT４０101Ａﻩﻩ 废芳管网 V 455 ﻩ 白土塔切换油线 V ４55 ﻩ ﻩ ﻩ E 4０1（管） PIC ７０１(上） ﻩ ﻩＥ 40２ ﻩＥ 401 ＦRC—702 P 40１出口注:P 4０1 入口接蒸汽带向Ｖ 401反吹至Ｖ 401入口处。
氮气吹完后，将蒸汽打开吹扫T4０１Aﻩ ﻩ SV 4０1 A ﻩ ﻩ 顶放空 ﻩ ﻩ ﻩ 底放空 蒸汽自管网ﻩﻩＴ40１0１Aﻩﻩ 废芳管网 ﻩV 455 ﻩ ﻩ 白土塔切换油线 V 455 ﻩ ﻩﻩ E 40１（管) ﻩPIC 701(上） ﻩ E 4０2 ﻩＥ 401 FRC－７0２ ﻩＰ 40１出口H+R〈05％，方可打开人孔，卸剂 T ４０２系统:ﻬ顶放空 SＶ4０2汽油线拔顶苯 A３02前 ﻩＡ401 E４02ﻩ V４0２ 放空线 ﻩＶ4５４P４02入口底放空Ｐ402出口塔底给汽 回流线ﻩFRC—7０4 ﻩ ﻩ开工循环线 ﻩＰ40４出口ﻩ苯产品出装置 ﻩ ﻩﻩﻩ ﻩV403入4０３Ａ，B ﻩP4０4出口 ﻩ苯抽出线 Ｅ4０4ﻩﻩFRC—70６ 开工循环线 P404出口ﻩ ﻩﻩﻩﻩ ﻩ ﻩ ﻩ V40１入口ﻩﻩE40３P４0３入口底放空ＰＩＣ—７0１(下） T ４0３系统: ﻩ顶放空 ﻩＳV4０3 ﻩﻩ顶放空 A40２ﻩE40６ﻩV4０4ﻩ 放空线 Ｖ454ﻩﻩ ﻩﻩﻩ ﻩP４05入口 ﻩ ﻩﻩ ﻩ 底放空塔底给汽ﻩﻩ ﻩ ﻩﻩﻩP405ﻩV4０5入 ﻩ V401出口 ﻩ回流线ﻩﻩＦＲＣ－710ﻩ LＩCＡ—704ﻩ 开工循环线 P４07出口 甲苯出装置 ﻩﻩ Ｖ3０8入口（配消泡剂) E40７ ﻩﻩE4０8一P4０６入口 底放空 注：１）胶带一P407入口ﻩ V４05出口 2）胶带-Ｐ4０６出口 重芳出装置 ﻩ ﻩﻩﻩﻩＶ40１入口 T ４07系统顶放空 ﻩ 安全阀 ﻩﻩ ﻩ 顶放空 ﻩﻩA 404ﻩE 404 V 411 底放空 ﻩﻩ ﻩ ﻩﻩP 4１4入口 ﻩ ﻩﻩﻩﻩﻩ P414出口T４０7底给汽 ﻩ回流线ﻩ FRＣ－７13 ﻩ二甲苯出界ﻩﻩ出界ﻩﻩﻩ ﻩ ﻩﻩﻩ循环线ﻩ ﻩ 塔底放空ﻩﻩ ﻩﻩ T４03底(FT718前）P 413出口P ４13入口ﻩ 重芳至汽线油 E 408ﻩ ﻩV 30９入口 ﻩ ﻩﻩﻩ Ｐ 414出口 溶剂油部分 R 401系统： ﻩﻩ ﻩ H２进装置边界 ﻩ ﻩ ﻩ ﻩﻩﻩ 顶放空 P408出口接N2胶带 ﻩﻩ ﻩ 放空线ﻩ Ｖ454 ﻩ E40９ E４10ﻩR４0１ﻩ V4０７ﻩ H２出装置边界 ﻩﻩﻩ ﻩﻩ ﻩ 底放空 ﻩ ﻩﻩﻩﻩ ﻩ ＦRＣ—８03（上） 注:用N2将系统吹至无杂质后,将系统置换至02<0。
５%ﻩT404系统 ﻩ 顶放空ﻩﻩ ﻩ ﻩ ﻩﻩ ﻩﻩ 顶放空 ﻩﻩ 塔顶 A403ﻩＥ410ﻩ Ｖ408ﻩﻩ 放空线 Ｖ454ﻩﻩﻩ ﻩﻩ ﻩ P４０１入口 ﻩ ﻩ ﻩﻩ 底放空ﻩﻩﻩﻩ ﻩﻩﻩﻩﻩP41０出口 ﻩ顶回流入口 ﻩＦＲC-80７ 循环线ﻩﻩV406ﻩ ﻩ ﻩﻩ ＬIC－80１ P409出口 ﻩ非芳烃出装边界 塔底ﻩﻩE1４１ﻩＰ409入口底放空塔底给汽ﻩE4１3 侧线经FRＣ—８05（上） ﻩ ﻩﻩﻩ FRC-８05（上） ﻩ侧线至T４0６顶ﻩﻩE417ﻩ Ｖ410入口 ﻩ ﻩ ﻩ ﻩ P412出口 １２0＃出口装置边界ﻩﻩ ﻩﻩ ﻩﻩ底放空ﻩﻩ 侧线经FRC-804(上） ﻩ ﻩ ﻩ FＲC-8０4（下) ﻩ ﻩ ﻩﻩﻩV40９入口ﻩ ﻩ侧线至T4０５顶 ﻩＥ415ﻩﻩP41１出口 6＃出装置边界ﻩ ﻩ ﻩ ﻩ ﻩﻩＶ４06入口 ﻩﻩﻩﻩﻩﻩﻩ 底放空 热载体系统 Ｖ４51顶、底放 ﻩﻩﻩ ﻩﻩ E304 ﻩ ﻩﻩﻩ ﻩE4０2 ﻩﻩﻩ ﻩﻩﻩﻩﻩ E４0５ﻩﻩﻩ ﻩﻩﻩ ﻩE407P４51入口给汽 ﻩＰ451跨线 P451ﻩ E410 ﻩV451入口ﻩ ﻩ ﻩﻩ ﻩﻩ Ｅ4１3 ﻩﻩ ﻩﻩﻩﻩＥ416 ﻩﻩﻩ ﻩ ﻩﻩﻩ ﻩE418 ﻩ ﻩ ﻩ ＰIＣ—9０１ﻩﻩﻩ ﻩ ﻩ ﻩ E420 ﻩ ﻩE602壳出口停工盲板表位 置停工前退油后吹扫完Ｔ３01吹扫蒸汽盲通盲T3０２吹扫氮气盲通盲T304吹扫蒸汽盲通盲T305吹扫蒸汽盲通盲T307吹扫蒸汽盲通盲T40１吹扫蒸汽盲通盲T4０2吹扫蒸汽盲通盲Ｔ4０3吹扫蒸汽盲通盲T4０4吹扫蒸汽盲通盲T407吹扫蒸汽盲通盲６#出装置通盲盲１20#出装置通盲盲苯出装置通盲盲甲苯出装置通盲盲二甲苯出装置通盲盲轻重非芳出装置通盲盲V４51吹扫蒸汽盲通盲T3０2吹扫蒸汽盲通盲V4０7氢气去V５05盲通盲V４03AＢ出入口通盲盲V405ＡB出入口通盲盲V409AB出入口通盲盲V４1０ＡＢ出入口通盲盲Ｖ401出入口通盲盲Ｖ4０6出入口通盲盲V3０９出入口通盲盲V306出入口通盲盲V３07出入口通盲盲Ｒ401出入口通盲盲T401Ｂ出入口通盲盲T40１AV４０7去加氢通盲盲文中如有不足，请您指教！12 / 12。
