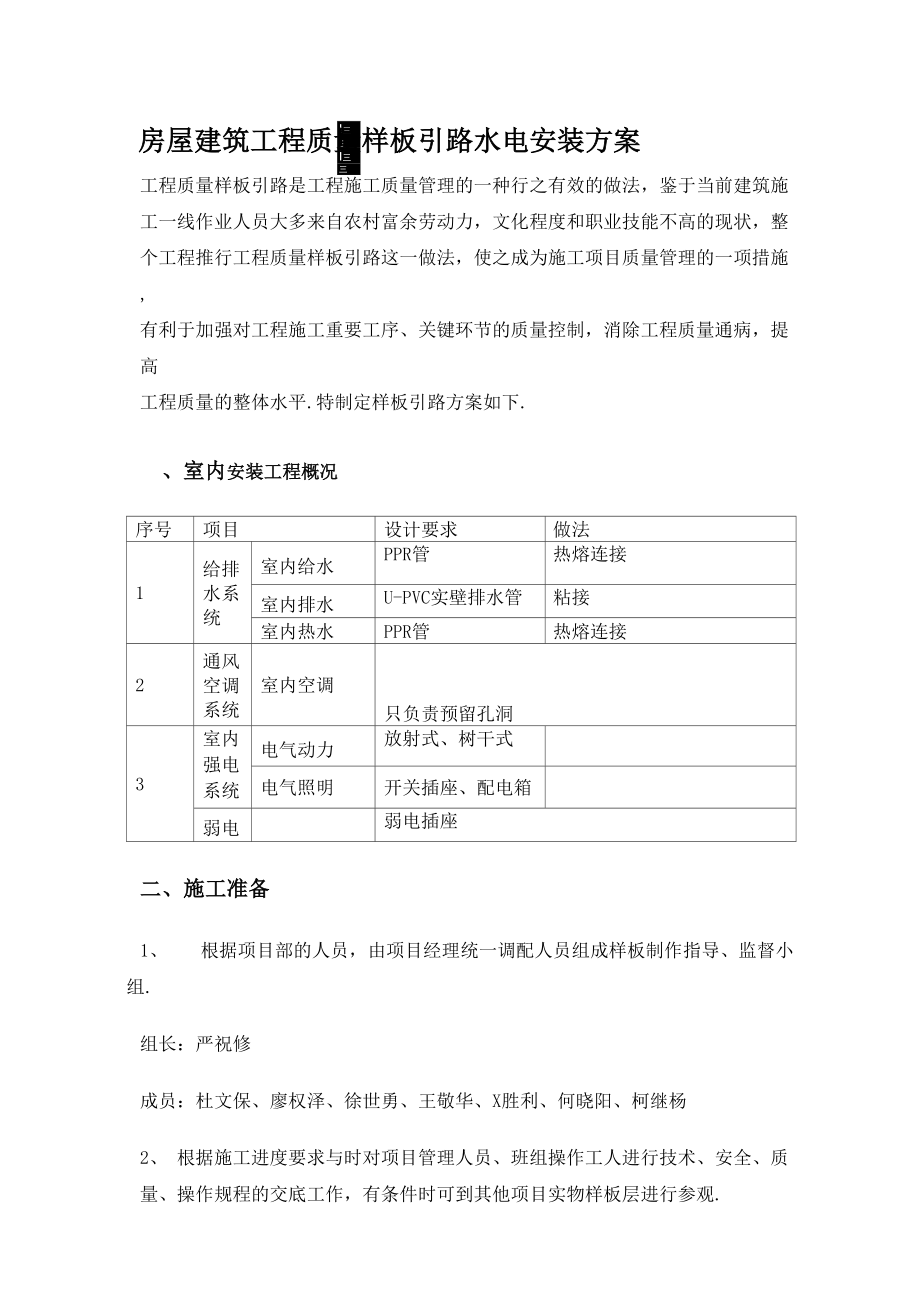

I三」I三三房屋建筑工程质量样板引路水电安装方案工程质量样板引路是工程施工质量管理的一种行之有效的做法，鉴于当前建筑施工一线作业人员大多来自农村富余劳动力，文化程度和职业技能不高的现状，整个工程推行工程质量样板引路这一做法，使之成为施工项目质量管理的一项措施,有利于加强对工程施工重要工序、关键环节的质量控制，消除工程质量通病，提高工程质量的整体水平.特制定样板引路方案如下.、室内安装工程概况序号项目设计要求做法1给排水系统室内给水PPR管热熔连接室内排水U-PVC实壁排水管粘接室内热水PPR管热熔连接2通风空调系统室内空调只负责预留孔洞3室内强电系统电气动力放射式、树干式电气照明开关插座、配电箱弱电弱电插座二、施工准备1、 根据项目部的人员，由项目经理统一调配人员组成样板制作指导、监督小组.组长：严祝修成员：杜文保、廖权泽、徐世勇、王敬华、X胜利、何晓阳、柯继杨2、 根据施工进度要求与时对项目管理人员、班组操作工人进行技术、安全、质量、操作规程的交底工作，有条件时可到其他项目实物样板层进行参观.3、 与时进行分部工程的隐蔽验收工作，以便组织实物样板的施工.1 / 74、 按进度将各施工材料分批进场，并进行相关见证送检工作，确保施工材料符合设计、施工要求.5、 本工程拟定,样板间均设在9号地块17栋10层B户型与19栋10层C户型.本工程主要工程质量样板为：室内给水工程、室内排水安装，室内电气照明安装,室内空调孔洞预留工程.三、分部分项工程实物样板施工1. 给排水工程1.1样板层选定与施工前要求在9号地17栋10层和19栋10层的样板层墙体砌筑完成后，实施给排水安装样板层施工.现场工长对水电安装工人进行安全、技术和施工现场文明施工的交底.在实施部位墙体上弹好1m水平标高线，在地面上根据房间垂直控制轴线定出墙面抹灰层总厚度.根据安装施工图,按标高线在墙上放出户内管线走向位置线，检查复核，无误后报监理、甲方专业人员验收.1.2样板层穿楼板管道套管安装穿楼板套管做法本样板工程穿楼板套管有防水要求，其套管材质为焊接钢管并按防水套管制作安装，见下列图；套管尺寸均比管道尺寸大两档.穿楼板套管安装要求套管制作应无毛刺，下料长度误差不得超过5mm,两端截面应垂直于管身；1.2.2. 2预埋或安装时必须实地放出套管的准确位置,然后固定套管，确保套管中心线在铅垂线上；穿楼面无防水要求的套管统一高出建筑地面标高20mm,有防水要求的穿楼面和穿屋面套管统一高出完成地面50mm.套管吊模浇筑时应检查是否移位和偏斜，与时纠正；拆模后进行自检，自检合格报项目、监理、甲方专业工程师检查验收，对验收提出意见按期整改，验收合格后填写并挂好验收合格牌.1.3卫生间给排水支管安装卫生间给水支管的安装敷设根据验收合格的墙地放样位置和走向线实施墙体开槽；用切割机进行开槽、人工凿除，开槽时做好安全防护与防尘保护，切割时严格按定位线进行,凿除深度一般为配件厚度加1〜2cm,与时将产生的垃圾清理干净.逐一检查开槽位置和深度，并再次按照施工图放出各配水点的准确位置,有偏差时进行修整，修整好后将槽内灰尘清理干净.配管熔接并固定,根据地面墙体抹灰厚度控制线检查配水点的尺寸.各项合格后在监理旁站下进行水压试验.试验合格后应采用合格的水泥砂浆进行管道隐蔽，表面抹灰面一致，不得凸出未抹灰墙体.自检合格后报项目、监理、甲方专业工程师检查验收，对验收提出意见按期整改，验收合格后填写并挂好验收合格牌.卫生间排水支管安装1.3.2. 1根据验收合格的在地面放样的各器具连接管和地漏位置〔复核预留洞口是否与图纸位置相同〕以与管道走向线进行支吊架安装和管道预制；管道支吊架应根据管道坡度和PVC管道支吊架间距进行布置安装，采用金属卡应用胶管套在金属卡上.卫生间立干管过楼板做法，见下列图：管道组装并粘接和固定，每根立管连接管应按要求在预留洞口中设置套管.安装完成后在监理旁站下做闭水和通水试验.合格后并对管道做好成品保护，避免洞口吊模污染管道.吊模固定时必须再次检查各排水口位置.立干管垂直度不超过规X要求；自检合格后报项目、监理、甲方专业工程师检查验收，对验收提出意见按期整改，验收合格后填写并挂好验收合格牌.2. 建筑电气工程2.1样板层选定与施工前要求样板层与区域：在9号地17栋10层和19栋10层的样板层墙体砌筑完成后,实施电气安装样板层施工.现场工长对安装工人进行安全、技术和施工现场文明施工的交底.在实施部位墙体上弹好1.0m水平标高线，在地面上根据房间垂直控制轴线定出墙面抹灰层总厚度.根据安装施工图,按标高线在墙上放出户内管线走向位置线，检查复核，无误后报监理、甲方专业人员验收.2.2户内立面线管，开关、插座底盒与户强弱配电箱的安装2.2. 1根据安装施工图，按标高线在墙上放出户内电箱与开关、插座、管线走向位置线，检查复核,无误后报监理、甲方专业人员验收.用切割机进行开槽、人工凿除，开槽时做好安全防护与防尘保护，切割时严格按定位线进行,凿除深度一般为配件厚度加1〜2cm,与时将产生的垃圾清理干净.逐一检查开槽位置、深度，有偏差时进行修整，修整好后将槽内灰尘清理并提前润湿.采用水泥砂浆进行固定，固定时需根据地面墙体抹灰厚度控制线、水平线进行，确保其水平，表面抹灰面一致,不得凸出未抹灰墙体表面.开关控制相线，单相插座左零右相上接地，三相插座上面孔为接地,其余三孔为三相，见图一：接地时严禁将几根线同时插入接线孔，应先将线头夹绞接用一根线引出绞接处搪锡，固定螺丝拧紧.5 / 7箱内配管配线线：配管时保证线管排列整齐，进入箱内必须加锁母.盘前，盘后配线应成把成束，排列整齐,美观安全可靠.见下列图：搭接长度为圆钢直径的6倍双面焊接明装配电箱 ''1 - 接地线\ 接地母排 绑扎I "■ i p r "——H 1 U仲接地螺丝竖井明配管配电箱配管图示开关插座安装：根据图纸，按标高线准确定位开关插座位置，保证底盒间距符合要求.安装好后进行自检，自检合格报项目、监理、甲方专业工程师检查验收，对验收提出意见按期整改.3、室内空调孔洞预留工程3.1样板层选定与施工前要求样板层与区域：设置在9号地17栋10层和19栋10层.套管清理：找出主体结构工程中预埋的穿墙套管,复核套管位置与标高，并在套管内涂刷防锈漆.二次预留套管：根据图纸，配合土建砌筑进度，与时准确的在砖砌墙上预留孔洞，并作防锈处理.安装好后进行自检，自检合格报项目、监理、甲方专业工程师检查验收，对验收提出意见按期整改.四、样板引路施工注意事项1、 样板施工前各部位作法已确定，各材料已按进度要求合格进场,现场见证取样送检合格.2、 样板集中展示部位需将各操作规程、质量管理制度、措施、安全施工注意事项全部挂牌上墙.3、 验收不合格的要立即整改，直到合格为止.4、 样板施工完成后应将各部位作法形成详细文字表达，并由甲方、监理等确认.6、 施工过程中应与时收集样板施工、图片、影像资料，与时办好所有隐蔽验收手续,确保有案可查，施工完成后可制作幻灯片作为后期施工交底资料.7、 施工过程中应做好现场文明施工工作,做到工完场清，现场无垃圾、杂物、无剩余材料，并派专人进行日常维护.8、 与时将相资料报监理、甲方、质量监督人员检查验收.。
