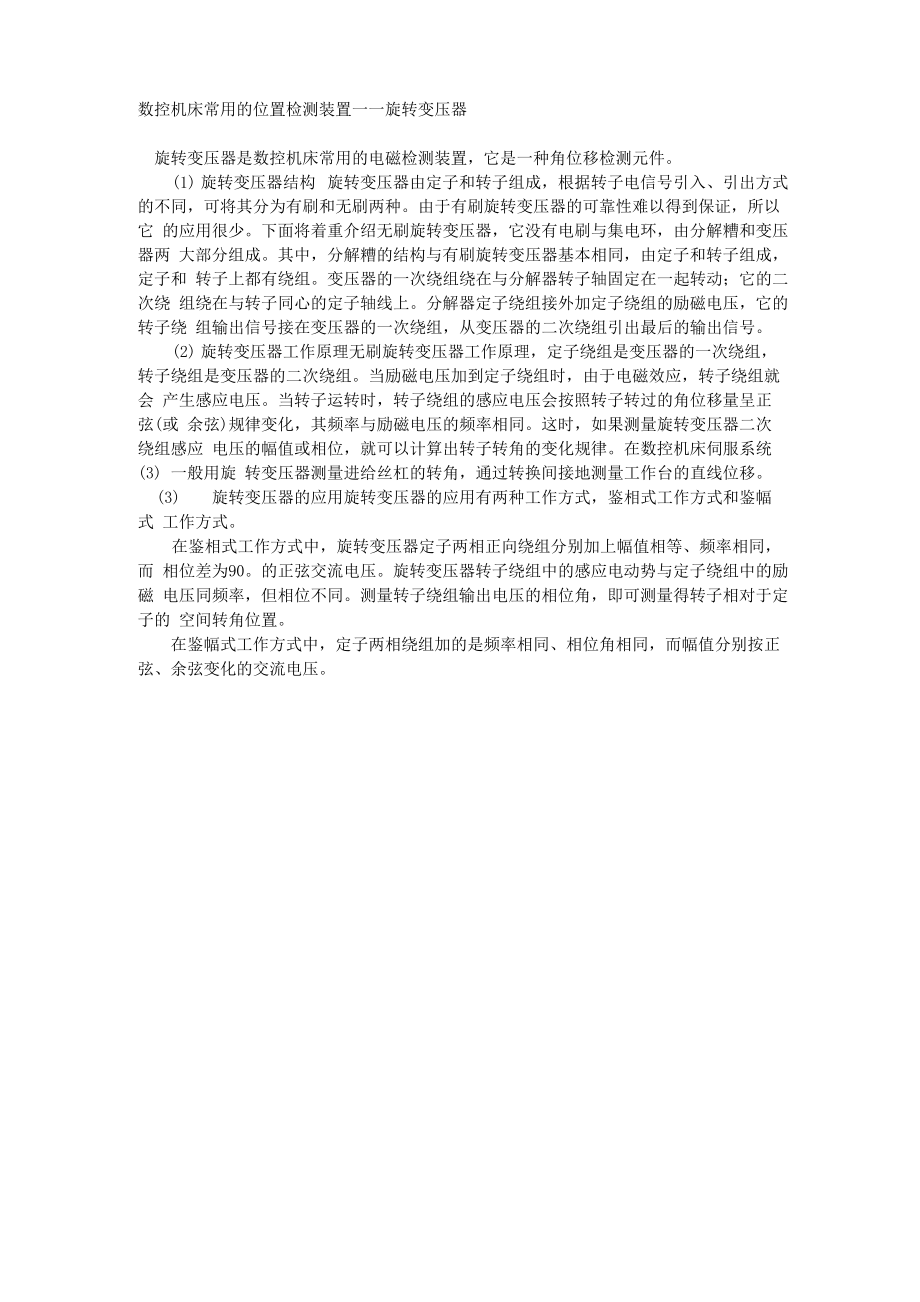

数控机床常用的位置检测装置一一旋转变压器旋转变压器是数控机床常用的电磁检测装置，它是一种角位移检测元件1) 旋转变压器结构 旋转变压器由定子和转子组成，根据转子电信号引入、引出方式 的不同，可将其分为有刷和无刷两种由于有刷旋转变压器的可靠性难以得到保证，所以它 的应用很少下面将着重介绍无刷旋转变压器，它没有电刷与集电环，由分解糟和变压器两 大部分组成其中，分解糟的结构与有刷旋转变压器基本相同，由定子和转子组成，定子和 转子上都有绕组变压器的一次绕组绕在与分解器转子轴固定在一起转动；它的二次绕 组绕在与转子同心的定子轴线上分解器定子绕组接外加定子绕组的励磁电压，它的转子绕 组输出信号接在变压器的一次绕组，从变压器的二次绕组引出最后的输出信号2) 旋转变压器工作原理无刷旋转变压器工作原理，定子绕组是变压器的一次绕组， 转子绕组是变压器的二次绕组当励磁电压加到定子绕组时，由于电磁效应，转子绕组就会 产生感应电压当转子运转时，转子绕组的感应电压会按照转子转过的角位移量呈正弦(或 余弦)规律变化，其频率与励磁电压的频率相同这时，如果测量旋转变压器二次绕组感应 电压的幅值或相位，就可以计算出转子转角的变化规律。
在数控机床伺服系统(3) 一般用旋 转变压器测量进给丝杠的转角，通过转换间接地测量工作台的直线位移3) 旋转变压器的应用旋转变压器的应用有两种工作方式，鉴相式工作方式和鉴幅式 工作方式在鉴相式工作方式中，旋转变压器定子两相正向绕组分别加上幅值相等、频率相同，而 相位差为90的正弦交流电压旋转变压器转子绕组中的感应电动势与定子绕组中的励磁 电压同频率，但相位不同测量转子绕组输出电压的相位角，即可测量得转子相对于定子的 空间转角位置在鉴幅式工作方式中，定子两相绕组加的是频率相同、相位角相同，而幅值分别按正 弦、余弦变化的交流电压。
