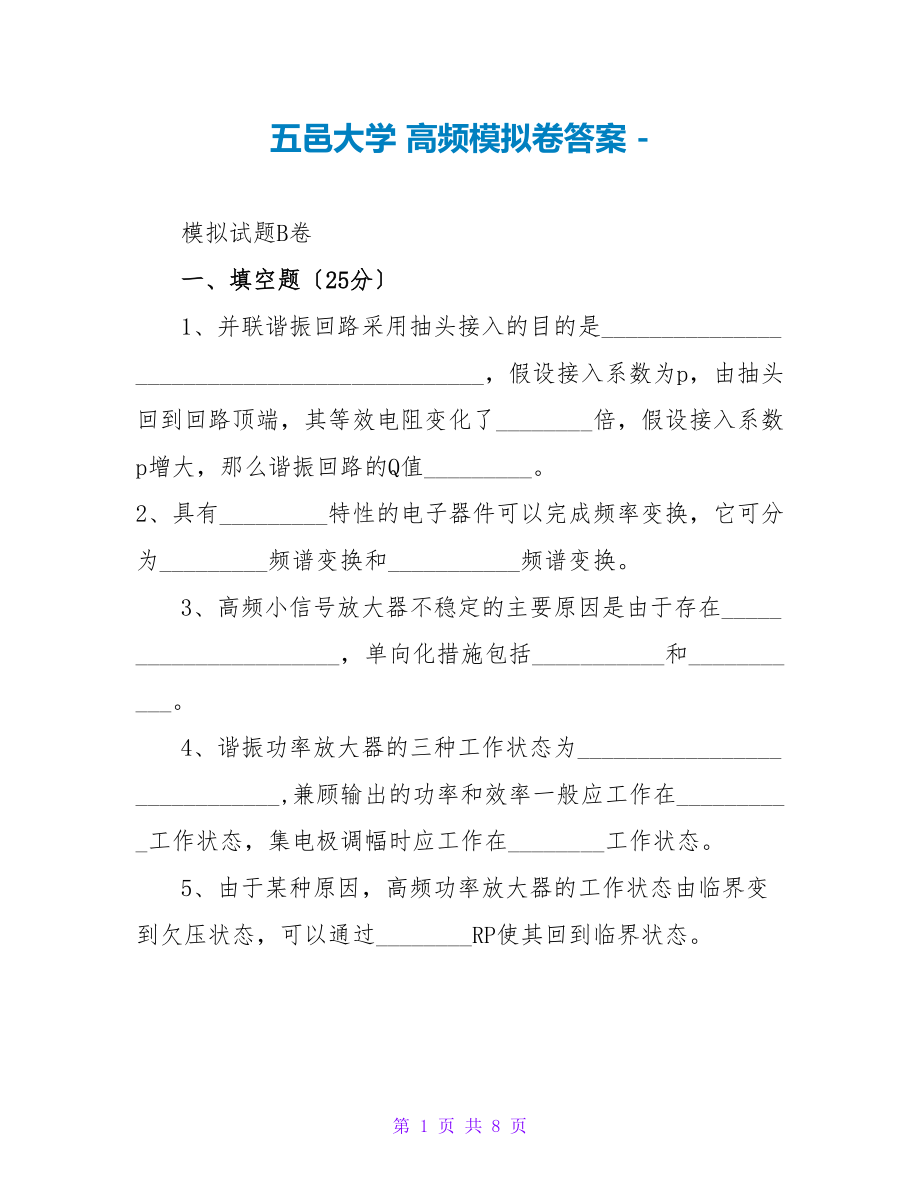

五邑大学 高频模拟卷答案 - 模拟试题B卷 一、填空题〔25分〕 1、并联谐振回路采用抽头接入的目的是____________________________________________，假设接入系数为p，由抽头回到回路顶端，其等效电阻变化了________倍，假设接入系数p增大，那么谐振回路的Q值_________ 2、具有_________特性的电子器件可以完成频率变换，它可分为_________频谱变换和___________频谱变换 3、高频小信号放大器不稳定的主要原因是由于存在______________________，单向化措施包括___________和___________ 4、谐振功率放大器的三种工作状态为_____________________________,兼顾输出的功率和效率一般应工作在__________工作状态，集电极调幅时应工作在________工作状态 5、由于某种原因，高频功率放大器的工作状态由临界变到欠压状态，可以通过________RP使其回到临界状态 6、反应型正弦波振荡器起振的振幅条件是____________，振幅平衡的条件是___________，振幅平衡的稳定条件是____________。
7、石英晶体在并联型晶体振荡器是当作_________元件来使用的，而在串联型晶体振荡器中是当作________元件来使用的 8、晶体管混频时，实际上是把晶体管视为一个__________元件混频器特有的干扰有_________________________________________________________________ 9、有一载频均为4MHz的调幅波和调角波，调制信号电压为频偏___________；假设为_________，PM波的带宽为_________ 二、简答题〔15分〕 1、丙类放大器为什么一定要用调谐回路作为集电极负载？回路为什么一定要调到谐振状态？回路失谐将产生什么结果？ 2、简述二极管峰值包络检波器出现惰性失真和负峰切割失真的原因 3、什么是直接调频和间接调频？它们各有何优缺点？ 三、〔8分〕试画出一超外差式调幅播送接收机的方框图及各对应框的示意波形 四、〔10分〕画出振幅调制、检波和混频的原理框图，指出它们的异同点 五、〔12分〕 石英晶体振荡电路如图1所示，试求： 1〕画出振荡器的高频等效电路，并指出电路的振荡形式； 2〕假设把晶体换为1MHz，该电路能否起振，为什么？ 3〕求振荡器的振荡频率； 4〕指出该电路采用的稳频措施。
，调角时，，那么此时AM波的带宽为________，FM波的带宽为___________，PM波的带宽为，那么此时AM波的带宽为___________，FM波的带宽图1 六、〔10分〕两级一样的单回路谐振放大器，其交流电路如图2所示，测得晶体管的Y参数为Yic=(1.2+j4.3)ms, Yre=(–0.15–j0.5)ms, Yfe=(44–j22)ms, Yoe=(0.4+j0.8)ms, N12=5匝，N23=2匝，N45=3匝，外接电容C=18PF，中心频率fo=34.75MHz,Qo=60，假设要使通频带宽度B≥6.5MHz，试问需要外接多大的并联电阻？并计算第一级的谐振电压增益Avo？ 图 2 七、〔10分〕某谐振功率放大器工作于临界工作状态，晶体管的转移特性的斜率，，，中介回路，求： 1〕 集电极输出功率Po和天线功率PA； 2〕 假设负载电阻增加，功放的工作状态如何改变？ 八、〔10分〕载波频率fo=指出其带宽 〔1〕Hz试说明以下电压表示式为何种已调波，并画出它们的频谱图，〔2〕 〔3〕模拟试题B卷答案 一、填空： 1、为了减小信号内阻和负载的影响，2、非线性，线性，非线性 3、内部正反应，中和法，失配法 4、欠压工作状态、过压工作状态、临界工作状态，临界工作状态，过压工作状态 5、减小 倍，减小 6、7、电感，短路 8、线性参变元件，中频干扰、镜像干扰、组合频率干扰、倒易混频 9、2KHz，3KHz，3KHz，8KHz，58KHz，208 KHz 二、 1、因为丙放输出电流为余弦脉冲，为了保证输出电压为不失真的完好正弦信号，所以一定要用调谐回路作为集电极负载。
回路谐振那么信号不失真且效率最高，假设回路失谐那么管子功耗加大，且易烧坏管子 2、惰性失真是由于负载电阻R与负载电容C的时间常数RC太大所引起的这时电容C上的电荷不能很快地随调幅波包络变化，那么出现惰性失真 检波器输出常用隔直流电容Cc与下级耦合，当ma较大时，在调制信号包络线的负半周内，输入信号幅值可能小于VR，二极管截止在一段时间内，输出信号不能跟随输入信号包络变化，出现了负峰切割失真现象 3、用调制信号直接控制振荡器的瞬时频率变化的方法称为直接调频法假如受控振荡器是产生正弦波的LC振荡器，那么振荡频率主要取决于谐振回路的电感和电容将受到调制信号控制的可变电抗与谐振回路连接，就可以使振荡频率按调制信号的规律变化，实现直接调频 直接调频法原理简单，频偏较大，但中心频率不易稳定在正弦振荡器中，假设使可控电抗器连接于晶体振荡器中，可以进步频率稳定度，但频偏减小 先将调制信号进展积分处理，然后用它控制载波的瞬时相位变化，从而实现间接控制载波的瞬时频率变化的方法，称为间接调频法 这种调频波突出的优点是载波中心频率的稳定性可以做得较高，但可能得到的最大频偏较小 三、解：超外差收音机方框图如图1所示 图1 四、解：它们的原理框图和频谱图如图2所示。
(a) 调幅原理 (b) 检波原理 (c) 混频原理 图2 调幅、检波与混频的原理框图 相似之处： 1)它们的实现框图几乎是一样的，都是利用非线性器件对输入信号频谱实行变换以产生新的有用频率成分后，再用适当中心频率(或截止频率)和适当带宽的滤波器获得所需频率分量并滤除无用频率分量 2)从频谱构造看，上述频率变换电路都只是对输入信号频谱实行横向搬移而不改变原来的谱构造，因此都属于所谓的线性频率变换 3)频谱的横向平移，从时域角度看相当于输入信号与一个参考正弦信号相乘，而平移的间隔 由此参考信号的频率决定，因此都可以用乘法电路实现 不同之处：输入信号频率、大小不同，输出端滤波器不同 五、1)其交流等效电路如图3所示，该电路属于皮尔斯(克拉泼)电路 图 3 2)要想电路起振，ce间必须呈现容性，4.7μH和330pF并联回路的谐振频率为， 4MHz=f0>1MHz，回路对于1MHz呈现感性，不满足三点法那么，所以把晶体换为1MHz，该电路不能起振 3)振荡器的振荡频率即为晶体的标称频率7MHz 4)该电路采用的稳频措施： (a)采用晶体振荡的克拉波电路； (b)振荡与射极跟随器是松耦合； (c)用射跟随器进展隔离； (d)电进展稳压，以保晶体管参数的稳定性。
六、解： 而∴ ∴因此为保证需并联电阻 此时第一级谐振电压增益为：七、解： 1)根据求得Vb ，2)由于此时功放工作于临界状态，那么当负载电阻增加时，功放进入过压工作状态 八、解：(1)此电压表示式表示载波被抑制的双边带调幅信号，频谱如图4(a)所示，波形图如图4(d)所示其带宽为2KHz (2)此电压表示式表示包含载涉及上下边频的普通调幅波信号，频谱如图4(b)所示，波形图如图 4(e)所示其带宽为2KHz (3)此电压表示式表示仅有上边频的单边带调幅信号，频谱如图4(c)所示，波形图如图4(f)所示其带宽为1KHz 第 8 页 共 8 页。
