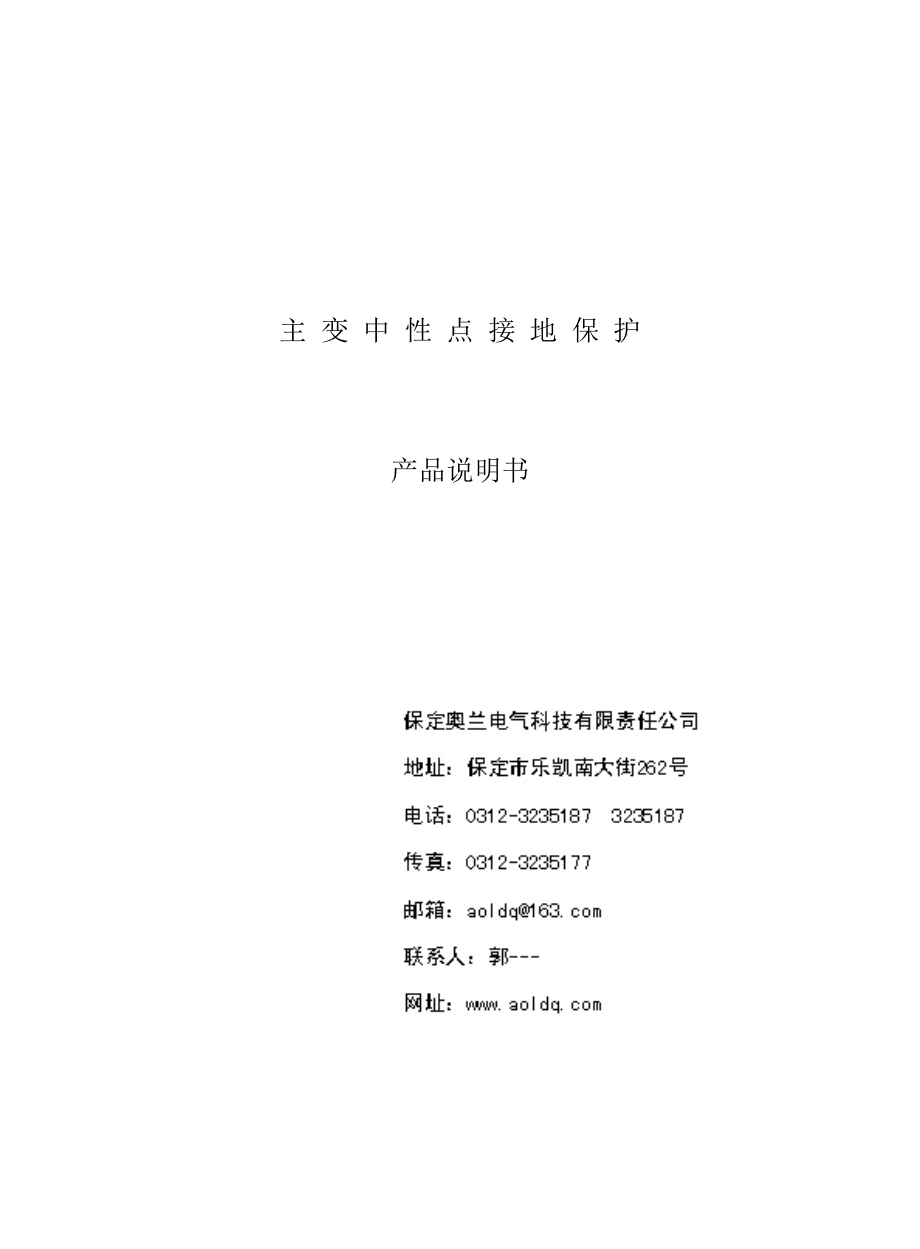

主 变 中 性 点 接 地 保 护产品说明书一、 产品用途1. AL-JXB主变中性点接地保护专用于110KV、220KV、330KV、500KV电力变压器中性点，以实现变压器中性点接地运行或不接地运行两种不同的运行方式；从而避免由于系统故障，引发变压器中性点电压升高造成对变压器的损害本产品广泛应用于电力、冶金、石化、建筑、环保等领域2. 一般来说，棒间隙为极不均匀电场，放电电压不稳定分散性大从而决定了其保护性能差球间隙为均匀电场放电电压稳定，分散性小保护性能好球间隙现场调试比较容易，用户可根据自己地区情况现场调试；而棒间隙尖顶特别难对准，所以现场调试难度大球间隙采用不钢球表面镀银、成本高并且固定要求高，所以许多厂家为降低成本而采用棒间隙，但是并没有考虑使用效果3.电流互感器选用：采用环氧树脂浇筑的干式电流互感器电流互感器装在不锈钢箱体里，不受环境气候影响，使用寿命长使保护不会出现误动或拒动且稳定可靠产品的型号及技术参数S代表手动机构D代表电动机构系统电压等级变压器中性点间隙接地保护成套装置保定奥兰电气科技有限责任公司AL—JXB— / 二、 产品特点1、符合标准，专业制造AL-JXB型主变中性点接地保护严格按照GB1985-2004《高压交流隔离开关和接地开关》GB/T11022-1999《高压开关设备和控制设备的共用技术要求》GB11032-2000《交流无间隙金属氧化物避雷器》DL/T620-1997《交流电气装置的过电压保护及绝缘配合》GB5583-1985 《互感器局部放电测量 》DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、GB3111.1-1997《高压输变电设备的绝缘配合》及“国家电网公司十八项电网重大反事故措施”等国家及行业标准的有关规定设计、并配套专门的工艺流程、检验流程和设备、保证产品制造的流程化、标准化和专业化。
2、设计新颖，整体安装AL-JXB型主变中性点接地保护集隔离开关、氧化锌避雷器、放电间隙和电流互感器等电气设备组合为一体的成套设备，具有体积小，安装调试方便、可靠性高的特点3、有效保护、特性稳定AL-JXB型主变中性点接地保护主要采用球形放电间隙方式，比惯用的棒形放电间隙放电电压准确率高、分散性小、特性稳定，与避雷器特性及主要变压器的绝缘配合精确、充分有效，热容量大，不易烧损提高了保护安全性和保护效果4、组配灵活，使用方便AL-JXB型主变中性点接地保护一般采用球形间隙，亦可按用户要求采用棒形间隙避雷器与隔离开关可根据工程需要任意组合选配隔离开关的动作亦可按工程要求选择使用手动或电动机构间隙的技术参数可在工厂完成调试，亦可在现场进行调试5、技术力量雄厚，服务周到我公司为专业生产厂家，技术力量雄厚，售前的技术交流咨询可随时到位售后的安装技术指导可按用户要求及时进行。
