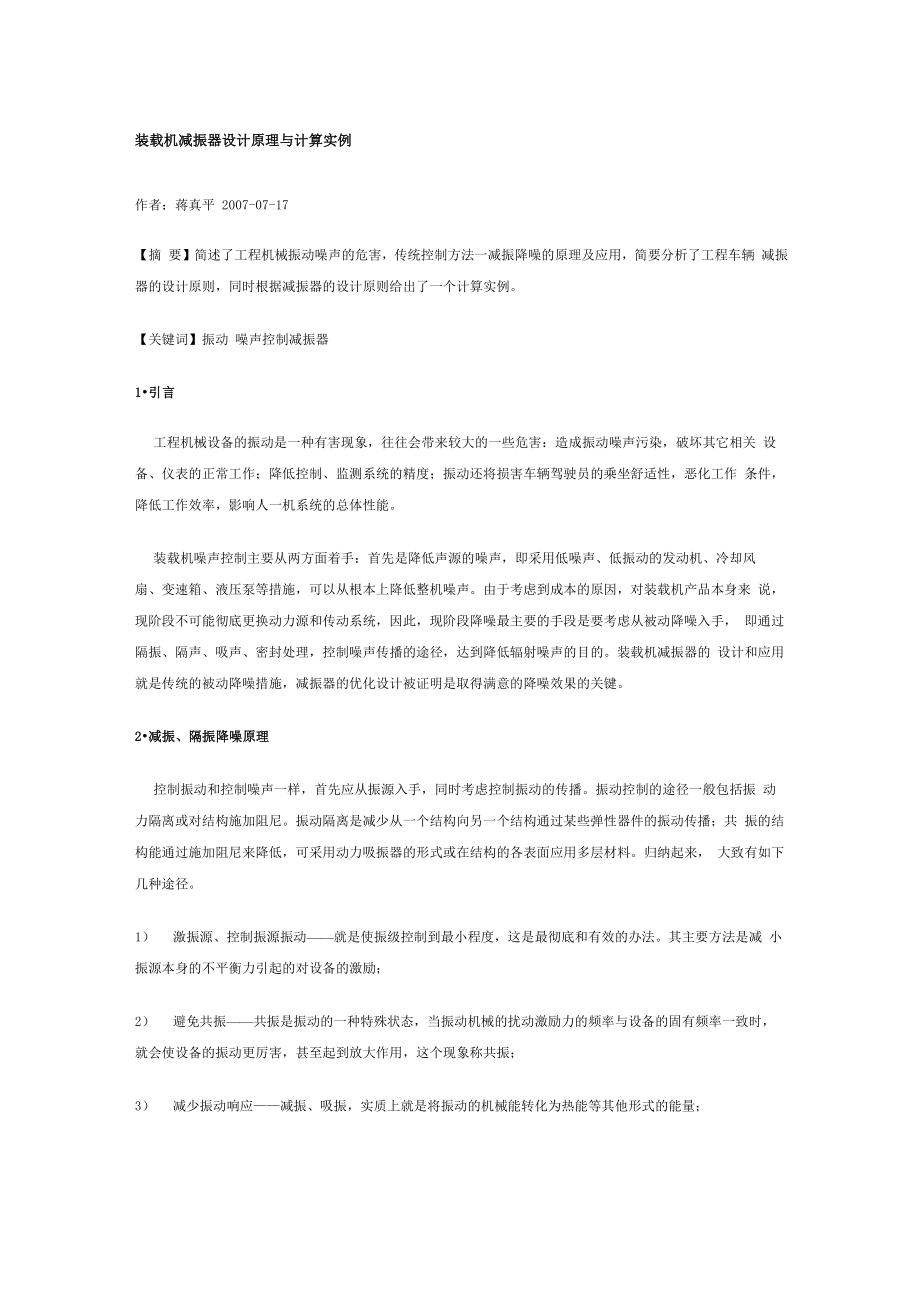

装载机减振器设计原理与计算实例作者：蒋真平 2007-07-17【摘 要】简述了工程机械振动噪声的危害，传统控制方法一减振降噪的原理及应用，简要分析了工程车辆 减振器的设计原则，同时根据减振器的设计原则给出了一个计算实例关键词】振动 噪声控制减振器1•引言工程机械设备的振动是一种有害现象，往往会带来较大的一些危害：造成振动噪声污染，破坏其它相关 设备、仪表的正常工作；降低控制、监测系统的精度；振动还将损害车辆驾驶员的乘坐舒适性，恶化工作 条件，降低工作效率，影响人一机系统的总体性能装载机噪声控制主要从两方面着手：首先是降低声源的噪声，即采用低噪声、低振动的发动机、冷却风 扇、变速箱、液压泵等措施，可以从根本上降低整机噪声由于考虑到成本的原因，对装载机产品本身来 说，现阶段不可能彻底更换动力源和传动系统，因此，现阶段降噪最主要的手段是要考虑从被动降噪入手， 即通过隔振、隔声、吸声、密封处理，控制噪声传播的途径，达到降低辐射噪声的目的装载机减振器的 设计和应用就是传统的被动降噪措施，减振器的优化设计被证明是取得满意的降噪效果的关键2•减振、隔振降噪原理控制振动和控制噪声一样，首先应从振源入手，同时考虑控制振动的传播。
振动控制的途径一般包括振 动力隔离或对结构施加阻尼振动隔离是减少从一个结构向另一个结构通过某些弹性器件的振动传播；共 振的结构能通过施加阻尼来降低，可采用动力吸振器的形式或在结构的各表面应用多层材料归纳起来， 大致有如下几种途径1） 激振源、控制振源振动——就是使振级控制到最小程度，这是最彻底和有效的办法其主要方法是减 小振源本身的不平衡力引起的对设备的激励；2） 避免共振——共振是振动的一种特殊状态，当振动机械的扰动激励力的频率与设备的固有频率一致时， 就会使设备的振动更厉害，甚至起到放大作用，这个现象称共振；3） 减少振动响应——减振、吸振，实质上就是将振动的机械能转化为热能等其他形式的能量；4）控制振动的传递率一一隔振隔振就是在振源和振动体之间设置隔振系统或隔振装置，以减小或隔离振 动的传递隔振和减振措施是从隔离或降低声源振动的角度考虑的，其理论基础建立在振动的概念上，其着重点在 噪声声源本身声源的振动或撞击直接激发固体结构振动，并以弹性波的形式在固体构件中传播出去这种声波叫做结 构声（或固体声），结构声主要借助固体构件传播与声源直接激发空气辐射声波的空气声有所不同；结 构声在传播过程中也向周围空气媒质辐射空气声，实际上最后为人耳所知的仍是空气声。
对于空气声，声 源首先向空气辐射声波，我们主要关心空气中的声场对于结构声，声源首先激发产生固体构件中的声波， 我们主要关心固体构件的传声特性对于具体的机器设备一一轮式装载机来说，其噪声包括辐射噪声和司机室内耳旁噪声两部分辐射噪声 的构成比较复杂，但主要来源于发动机排气噪声和冷却风扇的运转噪声以及发动机振动诱发所产生的车身 结构噪声；装载机的司机室内噪声主要是低频声，它是由发动机和动力总成的振动所诱发的结构噪声，而 低频结构噪声主要取决于动力总成的低频振动的隔离水平与低频结构噪声相关的部件有动力总成系统、 传动系统、车身系统等，因为这是振动的主要来源，各系统的优化组合是降低噪声的首要任务但对于现 有产品的噪声治理，动力总成系统及司机室安装减振垫的优化是噪声控制的关键从整个系统看：运转部 件所产生的振动从发动机、变速器、液压油泵一后车架一驾驶室传导性较好通过对动力总成（发动机、 变速器）减振垫和司机室减振垫的优化，可以达到降低装载机振动噪声的目的因此，在动力传动部件连 接处和司机室安装连接处采用性能优良的减振器是降低装载机噪声的主要手段之一3. 减振器设计原则常用的减振器有金属弹簧减振器和橡胶减振器。
前者特点是，性能稳定、承载力大、固有频率低（小于 5Hz）、阻尼系数小、水平刚度小、可传递高频噪声；后者阻尼系数大、利于越过共振区、对三方向均 有吸收、降低高频噪声较好、成型简单、加工方便、承载能力低、适用温度一4 0C—70C，寿命五年 左右装载机普遍采用的是橡胶减振器隔振效果可用隔振系统（即传递系数）H表示：n 二式（1）式中N—弹性组件传给基础的最大动反力F—未隔振时传给基础的最大反力尢一频率比，X=阻尼比，隔振系统的固有频率f用下式计算：f= = = = 式（2）式中 Ah—隔振器受静压的压缩量，静位移Ah=mg/KK—减振器动刚度，kg/cm•减振器设计一般原则① 确定减振器刚度的原则发动机的振动具有前后、左右、上下、横摆、俯仰和侧倾（沿X、Y、z方向位移及绕三轴的旋转）等 6个自由度，弹性支承布置应考虑6个自由度，在弹性支承（减振垫）布置时，主要应考虑干扰力的方向、 设备的重心及弹性支承布置的几何尺寸当干扰力通过设备的重心，且方向为垂直时，只要将弹性支承（减 振垫）布置按重心对称布置，使弹性支承布置受力相等当干扰力频率大于设备与弹性支承布置组成的隔 振系统的固有频率时，设备周围的环境就获得了良好的隔振效果。
当被支承物质量分布不均匀、弹性支承 布置无法按重心对称分布时，可以采用同一型号但刚度不同的减振垫，使离重心近的减振垫有较大的刚度， 离重心远的减振垫有较小的刚度，而使各个减振垫产生的合反力与被支承物的重心一致② 发动机和变速器总成减振垫的稳定性也是选择减振垫设计方案的一个重要因素，确保系统稳定的依据是 系统振动模态的最小固有频率小于某一频率值③ 为确保减振垫有足够的静承载能力以满足装载机动力传动系统对其使用寿命的要求，在选择减振垫合适 的刚度的同时，还必须要保证其额定静承载能力4. 减振器设计计算实例以ZL50G轮式装载机发动机和变速器总成为例，减振垫设计计算：•确定激励频率ZL50G轮式装载机动力为直列六缸柴油机，在六缸发动机中，曲轴每转一周，就产生三次转矩波动 发动机怠速转速：7 0 0 r/min，则其激励频率为f = 700 3/60 = 35 （Hz）•确定系统固有频率一般来说，在工程上取7 0%到90%的隔振率是可以实现的，取减振率1 = 0.8，那么振动传递率 T=l-I = 0.2，忽略阻尼的影响，则有：X= 式（3）式中尢为频率比；f为激励频率；f为系统的固有频率 由式(3)可得：尢==2.45系统的固有频率：f= =14.3Hz由式(2)：f=式中k—减振器动刚度，kg/cmm—发动机和变速器装置的总质量 kgm = m + m=5 6 5 + 4 6 3 = 1 0 2 8 kg计算弹性支承(减振器)总的动刚度k为：k=m(2nf)=8 2 9 0N/mm相应的静变形为Ah=mg/K=1.2mm•确定各个减振器垂直方向动刚度K(i=l,2,3…)首先根据各个减振器布置点相对于动力总成重心位置的坐标，以及发动机和变速器装置的总质量，计算 出各点的垂向静载荷P(i=l,2,3...)。
根据公式Ah = p/K，就可以确定各个减振器垂直方向 的动刚度按这种要求布置设计减振器，就可以在装载机上获得满意的减振降噪效果参考文献[01]陈秀娟：《实用噪声和振动控制》 化学工业出版社1 9 9 6.5[02 ]赵松龄：《噪声的降低与隔声》，同济大学出版社，1 985[03]刘浩亮，杨勇：《振动压路机像胶减振器的隔振性能分析》，筑路机械与施工机械化2004.11[04]郑忠法，郑国世：《优化发动机减振垫降低客车车内振动噪声》汽车科技第4期。
