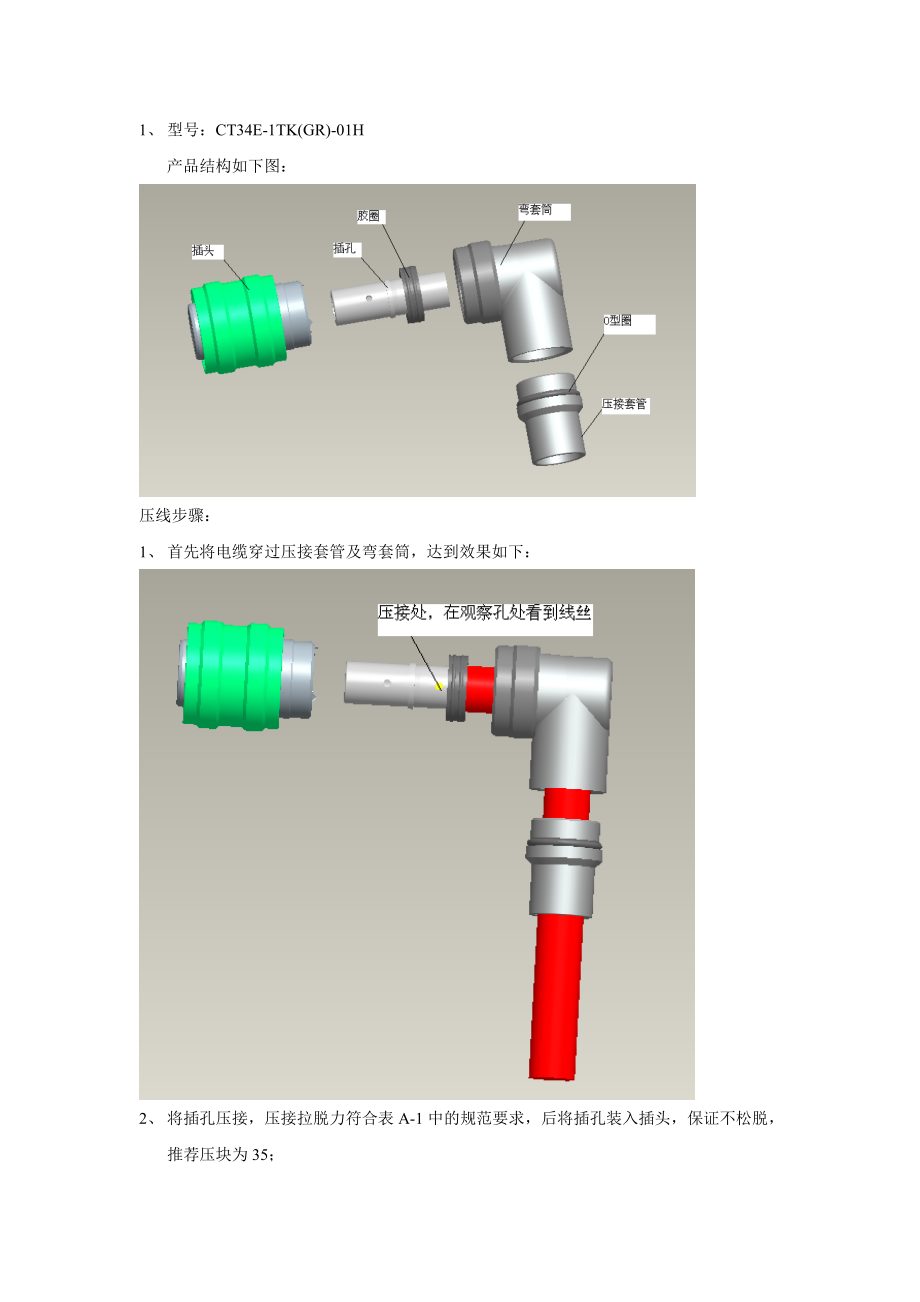

1、 型号：CT34E-1TK(GR)-01H产品结构如下图：压线步骤：1、 首先将电缆穿过压接套管及弯套筒，达到效果如下：2、 将插孔压接，压接拉脱力符合表A-1中的规范要求，后将插孔装入插头，保证不松脱，推荐压块为35；3、 根据插头的大键方向，拧紧连帽，根据图纸要求，一般弯套筒的方向与大键成90度，如下图；4、 最后所有装配完成后，按下图中的位置压接，推荐压块为95，注意根据不同的间隙要求；。
