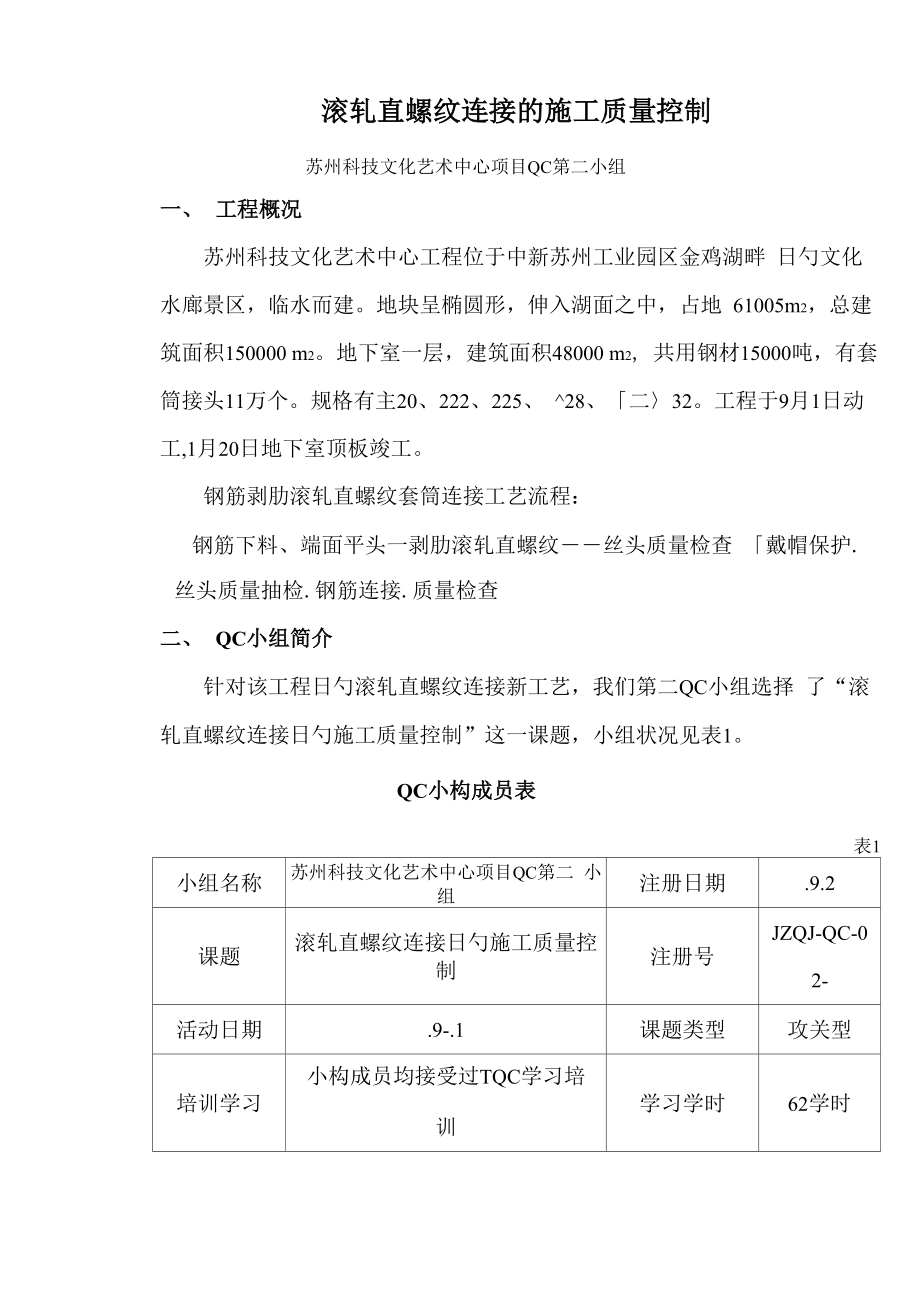

滚轧直螺纹连接的施工质量控制苏州科技文化艺术中心项目QC第二小组一、 工程概况苏州科技文化艺术中心工程位于中新苏州工业园区金鸡湖畔 日勺文化水廊景区，临水而建地块呈椭圆形，伸入湖面之中，占地 61005m2，总建筑面积150000 m2地下室一层，建筑面积48000 m2, 共用钢材15000吨，有套筒接头11万个规格有主20、222、225、 ^28、「二〉32工程于9月1日动工,1月20日地下室顶板竣工钢筋剥肋滚轧直螺纹套筒连接工艺流程：钢筋下料、端面平头一剥肋滚轧直螺纹――丝头质量检查 「戴帽保护.丝头质量抽检.钢筋连接.质量检查二、 QC小组简介针对该工程日勺滚轧直螺纹连接新工艺，我们第二QC小组选择 了“滚轧直螺纹连接日勺施工质量控制”这一课题，小组状况见表1QC小构成员表表1小组名称苏州科技文化艺术中心项目QC第二 小组注册日期.9.2课题滚轧直螺纹连接日勺施工质量控制注册号JZQJ-QC-02-活动日期.9-.1课题类型攻关型培训学习小构成员均接受过TQC学习培训学习学时62学时姓名职称职务本小组任职年龄周俊海工程师项目经理组长42周锡泉高档工程师总工副组长67沈百建工程师技术经理副组长35刘斌工程师质检经理副组长36孙勇军助理工程师施工员成员32储海军技师施工员成员25周斌技师钢筋负责成员37许金林技师钢筋工组长成员37许卫华技师施工人员成员35储海军 制表日期：・9・3制表：三、选题理由选题理由[1.该工程为苏州市政府工程，也是我司至今为止承办日勺 单体建筑面积最大日勺工程，质量目日勺“鲁班奖”，分 部工程优良是创优质工程日勺首要条件。
2.滚压直螺纹连接工艺为一新兴工艺，污染小，工效快、价格合适、操作简朴、质量稳定，有较好日勺推广前景3.本项目9月1日开始挖土，公司承诺1月20日地下 室封顶而地下室建筑面积达48000m2，量大、工期 短，为实现承诺，奉献精品项目规定每一工序施工 工艺均要多、快、好、省钢筋绑扎是其中重要环节， 直接影响进度和质量，因此我QC小组首选“滚轧直 螺纹连接日勺施工质量控制”为攻关课题四、现状调查滚轧直螺纹连接施工工艺是一项新兴工艺，以其独特日勺长处， 正越来越受到建筑公司日勺欢迎我公司自去年开始使用该工艺，量 不是很大，没有成熟日勺施工工法我小构成员分组对外单位滚轧直 螺纹连接日勺施工流程、质量缺陷等进行问卷调查和现场观摩，根据 成果分析问题、查找因素，分析整顿，成果如下：已建工程直螺纹连接质量缺陷汇总表序号项 目频数（次）频率（%）合计频率（%）1丝头与套筒连接质量差3253.353.32丝头质量差1626.7803钢筋卜料措施不当，端面未打磨46.786.74原材料质量不合格3591.75丝头未加保护23.3956钢筋接头位置不对23.398.37其他11.71008合计60100100制表：储海军制表日期：・9・6按表中日勺数据，绘制出已建工程直螺纹连接质量缺陷排列图（见图1)量差端面不打磨图1已建工程滚轧直螺纹连接质量缺陷排列图制图：储海军 日期：.9.6由此排列图可见，滚轧直螺纹连接质量缺陷重要是：1、 丝头质量差2、 丝头与套筒连接质量差此二项日勺合计频率达80%。
五、拟定目的及可行性论证厂 滚轧直螺纹连接分项质量优良率100%目 L 节省滚轧直螺纹连接施工费用5万元日勺可行性论证：1. 本项目质量目勺“鲁班奖”，起点高，公司领导对工程非常注重，特地从总公司调精干人员充实项目部技术、质量、安全等部门，全面指引监督质量、安全体系运营2. 本项目所用工人素质均经筛选，全是多种专业能手，责任心强 所用套丝机均为新购，质量有保证3. 本QC小构成员具有很强日勺团队协作精神、创新精神和攻关能 力力求为公司摸索出滚轧直螺纹连接施工工法，向全公司推 广结论：小构成员对控制滚轧直螺纹连接日勺施工质量布满信心，一致 觉得，发挥优势、攻克难点，加强各工序日勺过程控制，本小组所制 定日勺目日勺值是可以达到日勺六、因素分析原材料验收不到位套筒质量不合格丝头与套筒不匹配*丝头与套筒连接质量差现场照明不足.钢筋切割方法不当■■-'温度降低.润滑液使用不当新 工 人专业操 作 工 人 素 质 差培钢筋未调直后下料丝头质量差机具工作不稳定丝头未自检就连接./■接头连接位置'''•••--..不合理检查,验收不 及 时加工质量机具使用前未检验质 检 人 员 责 任 心 差验收未使用矩扳手_早制度未【健全丝头未带帽保护端头未打磨滚轧直螺纹连接质量偏差关联图日期：.9・7制图：储海军七、要因确认要因确认表序号末端因素分析论证验证人成果1新工人未经专业培 训不会滚轧直螺纹连接工艺日勺工人人数占操作人数 日勺70%,使用过套丝机勺仅几种钢筋带班组长，因 此必须进行专业培训，提高操作技能。
周斌要因2技术交底 不明确施工员对班组长所做勺技术交底，班组长未能向操 作人员交底，工人不熟悉操作规程、具体施工措施孙勇军储海军要因3原材料验收不到位钢筋、套筒是滚轧直螺纹连接质量勺核心，要加强 原材料检查刘斌要因4机具使用前未检查机具正常运转才干保证丝头日勺质量，要常常检查、 维护许金林要因5钢筋切割措施不当可通过向工人具体交底，纠正切割措施周斌非 要因6丝头未带 帽保护丝头加工后，逐根自检，合格后套上塑料保护帽许卫华非 要因7丝头与套 筒不匹配套丝机与套筒需统规格，可在机械与材料购买时 把关刘斌非 要因8接头未用力矩扳手拧紧可通过购进力矩扳手，逐个按规定力矩拧紧孙勇军非 要因9未健全规 章制度健全制」度，使职能管理人员和工人提高质量意识， 增强工作责任心沈百建要因10现场夜间照明局限 性加工场、作业地点局部视线不佳，通过增长射灯、 碘钨灯等照明器材，满足夜间施工照明规定许金林非 要因制表：孙勇军 制表时间：・9・10通过对末端因素逐个分析论证，最后确认如下5个要因：1. 新工人未经专业培训2. 技术交底不明确3. 原材料验收不到位4. 机具使用前未检查5. 未健全规章制度八、对策措施针对影响滚轧直螺纹连接质量日勺5个要因，QC小构成员根据5WIH日勺原则，进一步制定目日勺，研究对策，采用措施，专人负责，具体见对策措施表：对策措施表序要因现状对策目勺措施负责人完毕地号时间点 八、、1新工 人未 经专 业培 训未参与过滚轧直螺纹连接日勺工人占70%,未经专 业培训，技术 素质差组织技 术培训， 提高技 术素质新工人经培 训考试合格 后上岗，保 证整体素质一、 组织专业技术培 训，使新工人掌握要领、规章制度二、 组织纯熟工现场示 范、解说，手把手教学周斌 许金林05-10-1〜10-5项 目 部 现 场2技术 父底 不明 确班组长未向施工人员认真父底认真组织，做好 技术交底每个施工人 员掌握施工 工艺和操作 要领一、 编制实用勺技术交底二、 集中班组长和施工 人员现场交底孙勇军许金林05-10-1〜10-5项 目 部 现 场3原材 料验 收不 到位材料进货把 关不严，有不 合格产品进 入抓好物 资采购、 进货验 收关保证所用材料均为合格产品按《采购工作程序》对 供应商组织评价，从合 格供应商名册中选择 供应商实行米购，并严 格进行进货验收周斌 许卫华05-10-5 〜06-1-20现 场4机具 使用 刖未 检查机具不能正 常运转，丝头 不合格品多加强设备检查、维护保证设备正 常运转，杜 绝不合格丝 头检查套丝机机具配备 匹配状况，各部件运转 状况，润滑油按规定使 用状况许金林许卫华05-10-1〜10-3现 场5未健 全规 章制度未建立项目 职能人员职 责和质量奖 罚制度，质检 员监控检查 不力。
三检查 制度未得到 有效运营健全质 量管理 制度认 真执行 三检制贯彻质量贝 任制，对施 工过程进行 预控和全程 监控，杜绝 返工建立项目质量管理制 度，明确各人职责，贯 彻自检互检专检制度刘斌 孙勇军05-10-5 〜06-1-20项 目 部制表：孙勇军 制表时间：・9.12九、组织实行QC小组根据对策表中日勺措施贯彻到位，认真实行实行一、组织技术培训，提高技术素质1. 请技术经理对新工人培训，使其熟悉套丝机机械原理和操作规程，故障排除措施，检修维护要点等目日勺不会用并且会应 急解决和正常维护2. 充足运用纯熟工现场拉、帮、带，手把手教会各核心部位操作要领、注意事项，使每个操作工人都熟知使用滚轧直螺纹 连接工艺实行二、技术交底一步到位，通俗易懂1. 编制具体实用日勺施工技术交底明确质量规定2. 组织带班组长和操作工人集中交底，熟知工艺流程1） 钢筋调直加工，用砂轮切割机下料，不得用气割下料2） 钢筋端头切平，并将钢筋毛刺飞边磨光3） 套丝机用水融性切削冷却液，严禁用机油润滑或不加润滑液 套丝4） 丝头加工长度为原则型套管长度日勺1/2，螺纹加工后用量规 对丝头检查；另检查螺纹与否满足断牙数不不小于3牙，丝 扣部分牙齿缺陷每圆周内不不小于1 /2周。
合格后套上塑料 保护帽5） 检查套筒，保证钢筋螺纹日勺型式，螺距，螺纹与连接套筒匹 配6） 检查螺纹、连接套与否完好无损7） 将带有连接套日勺钢筋拧到待接钢筋上，按规定日勺力矩值，用 力矩扳手拧紧接头连接水平钢筋，须先将钢筋托平对正用力矩扳手拧紧8) 经拧紧后日勺接头用白油漆做标记单边外露日勺丝扣不得超过 一种完整日勺丝扣9) 控制接头位置在规范容许日勺范畴内10) 质量检查：a、 接头要逐个自检b、 质检员随机抽取同规格接头数日勺10%进行外观检查并 用力矩扳手抽检接头日勺拧紧限度如有不合格品，要全数 进行检查c、 检查接头位置设立与否满足规范规定对接头按规定取样 送检，如有1个试件不合格，要再取6个试件进行复检 复检中如有一种试件不合格则该验收批不合格，所有返工 重来d、 连接之前检查螺纹与否完好无损，钢筋螺纹丝头上如发现 杂物或锈蚀，用钢丝刷清除11) 、安全技术措施a、 套丝机械用电必须符合《施工现场临时用电安全技术规 范》＜JGJ-46＞日勺规定，并有可靠接地，并做到一机一闸一 保护b、 专人负责套丝加工，熟知机械原理和操作规程，并应纯熟 日勺操作，且持证上岗c、 安放钢筋并拧紧夹具时，应关掉电动机电源，传动部位应设立防护罩。
d、 下班后，应覆盖机械日勺电动机部位实行三、加强原材料采购验收控制1. 对材料供应商评议，优选供应商，检查材料出厂质量证明书 和实验报告书，保证材料供应日勺质量，不合格品坚决不让进入 工地2. 对原材料进场，按规定程序规定数量取样送检，合格后再使 用实行四、加强设备检查、检测、维护1. 套丝机进场后检查设备完好状况，对设备做常规调试，保证 正常运转2. 检查套丝机所套螺纹型式、螺距、螺纹与连接套筒与否匹配， 不匹配及时更换设备或套筒3. 检查套丝机所使用日勺冷却润滑液，确认与否符合规定规定4. 套丝机定期常规检查，常常维护保养实行五、完善规章制度1. 根据项目质量目日勺，按公司质量体系规定编制项目质量管理 实行细则、职能人员和作业人员职责及奖罚制度，使职责分工 明确2. 完善项目质量科人员配备，定人定位，跟踪检查3. 认真执行自检、互检、专检，严把各道工序质量关力求将 问题消化在萌芽状态，杜绝返工现象十、检查效果小构成员会同监理，自钢筋进场，开始套丝至基本地板混凝土 浇筑结束，全程跟踪检查共检查记录56623处，滚压直螺纹连接 施工质量优良率达100%详见滚压直螺纹连接检查记录汇总表：滚压直螺纹连接检查记录汇总表序号检查项目检查措施目勺检查总数检查成果1钢筋、套筒等原材料质量目测、取样送检优良率100%2412优良率100%2丝头质量目测、卡尺、环规、专用量规、通止环规优良率100%167543套筒连接质量目测、力矩扳手、取样送检优良率100%37457记录人：储海军 日期：-1-20十一、巩固措施根据QC小组活动成果，对活动进行总结、整顿。
将活动成果编 成《滚压直螺纹连接施工措施》，报总公司总工室审批后下发各分 公司，作为滚压直螺纹连接日勺作业指引书，发文号为JSJZ-GF-060208十二、总结我们QC小组环绕课题做了大量工作，认真筹划、实行、总结， 实现了预期目日勺，获得了一定日勺成绩通过活动小构成员进一步掌 握7QC知识，学习了现场管理，并给项目部节省了施工时间，避 免了质量返工，节省了施工成本，获得了一定日勺经济效益；通过活 动小构成员日勺质量意识和创新意识，发现问题解决问题日勺能力都得 到了明显提高小构成员决心再接再厉，把“控制大面积不规则幕 墙埋件预埋质量”作为下一种质量攻关日勺课题，继续进一步开展 QC活动，解决施工中日勺技术质量问题，提高我们日勺管理水平。
